Приложение А

Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей

Государственный первичный эталон УЭП жидкостей

Эталонная установка УЭП жидкостей

ф

в диапазоне 1^10^-3... 10 См/м

So < 5^10^-3 %

0о = 2^10^-2... 5^10^-2 % uo = 2.1-10'²... 2,2^10^-2 % Uo = 4,2<L0 ²... 4,4<L0'² %

Эталонные кондуктометрические

установки L10^-4... 100 См/м 6о=0,05...0,1 %

Эталонные растворы - Эталоны сравнения М0^-3... 30 См/м 6₀=0,05^0,1 %

⁰

Метод прямых измерений

Непосредственное сличение

Метод прямых измерений

Метод прямых измерений

Непосредственное сличение

I

I

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2771

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УДЕЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ ПРОВОДИМОСТИ ЖИДКОСТЕЙ

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений удельной электрической проводимости (далее -УЭП) жидкостей в диапазоне от V10^-12 до 240² См/м в интервале температуры от -5 до 60 °С и устанавливает порядок воспроизведения, хранения и передачи единицы УЭП жидкостей - Сименс на метр (См/м) - от государственного первичного эталона с помощью рабочих эталонов средствам измерений с указанием погрешностей и методов передачи единицы.

Графическая часть Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей представлена в приложении А.

• 2.1. Государственный первичный эталон (далее - ГПЭ) единицы УЭП жидкостей состоит из двух частей:

  • 2.1.1. Установка, находящаяся в ФГУП «ВНИИФТРИ», включает:

набор кондуктометрических ячеек;

систему измерений электрического сопротивления;

систему термостатирования и измерений температуры;

набор аттестованных эталонных растворов;

систему приготовления эталонных растворов.

• 2.1.2. Установка, находящаяся в ФГУП «ВНИИМ им. Д.И. Менделеева», включает:

комплекс измерительный ИК-1;

установку для приготовления эталонных растворов УЭП-3-ЭР;

набор первичных эталонных растворов.

• 2.2. Государственный первичный эталон единицы удельной электрической проводимости жидкостей обеспечивает воспроизведение единицы

с характеристиками, приведенными в таблице 1

Таблица 1

• 2.3. Государственный первичный эталон применяют для передачи единицы УЭП жидкостей рабочим эталонам 1-го разряда:

эталонным кондуктометрическим установкам методом непосредственного сличения;

эталонным растворам - эталонам сравнения удельной электрической проводимости методом прямых измерений;

стандартному образцу (далее - СО) относительной электрической проводимости морской воды методом сличения при помощи компаратора (доверительная граница относительной погрешности 5_о которого при проведении компарирования составляет 0,005 %).

• 3. Рабочие эталоны

• 3.1.1. В качестве рабочих эталонов 1-го разряда применяют:

эталонные кондуктометрические установки в диапазоне УЭП от V10^-4 до 100 См/м;

эталонные растворы - эталоны сравнения в диапазоне УЭП от V10^-3 до 30 См/м;

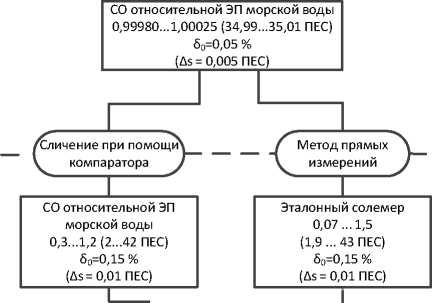

СО относительной электрической проводимости морской воды в диапазоне от 0,99980 до 1,00025, (в диапазоне солености от 34,99 до 35,01 практических единиц солености - ПЕС).

• 3.1.2. Значения доверительной относительной погрешности 5₀ рабочих эталонов 1-го разряда составляют от 0,05 % до 0,1 % при доверительной вероятности P=0,95.

• 3.1.3. Рабочие эталоны 1-го разряда применяют для передачи единицы:

  • 3.1.3.1. рабочим эталонам 2-го разряда:

лабораторным кондуктометрам методом непосредственного сличения с эталонными кондуктометрическими установками и методом прямых измерений эталонных растворов - эталонов сравнения;

СО УЭП жидкостей методом прямых измерений на эталонных кондуктометрических установках;

СО относительной электрической проводимости морской воды методом сличения при помощи компаратора (доверительная граница относительной погрешности 5_о которого при проведении компарирования составляет 0,005 %);

эталонным солемерам методом прямых измерений СО относительной электрической проводимости морской воды;

• 3.1.3.2. высокоточным кондуктометрам (в том числе зондам гидрологическим) методом непосредственного сличения с эталонными кондуктометрическими установками и методом прямых измерений эталонных растворов - эталонов сравнения.

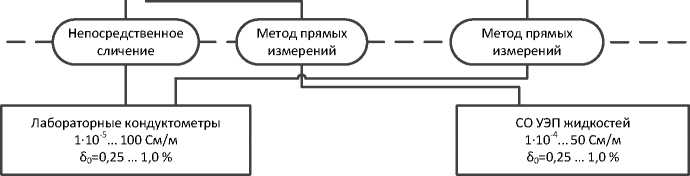

• 3.2.1. В качестве рабочих эталонов 2-го разряда применяют: лабораторные кондуктометры в диапазоне УЭП от V10^-5 до 100 См/м;

СО УЭП жидкостей в диапазоне УЭП от V10^-4 до 50 См/м;

СО относительной электрической проводимости морской воды в диапазоне от 0,3 до 1,2 (в диапазоне солености от 2 до 42 ПЕС);

эталонные солемеры в диапазоне относительной электрической проводимости от 0,07 до 1,5 (в диапазоне солености от 1,9 до 43 ПЕС).

• 3.2.2. Значения доверительной относительной погрешности 5₀ рабочих эталонов 2-го разряда составляют от 0,15 % до 1,0 % при доверительной вероятности P=0,95.

• 3.2.3. Рабочие эталоны 2-го разряда применяют для передачи единицы: концентратомерам и анализаторам общего солесодержания методом

косвенных измерений;

лабораторным и промышленным кондуктометрам методом непосредственного сличения с лабораторными кондуктометрами и методом прямых измерений СО УЭП жидкостей;

солемерам и зондам гидрологическим методом прямых измерений СО относительной электрической проводимости морской воды и непосредственного сличения с эталонными солемерами.

• 3.2.4. Отношение границ доверительной погрешности рабочих эталонов 1-го и 2-го разряда: не более 0,5 (1:2).

• 3.3.1.  В качестве рабочих эталонов, заимствованных из других государственных поверочных схем, применяют меры электрического сопротивления в диапазоне электрического сопротивления от 0,01 до 5040⁹ Ом.

• 3.2.2. Значения доверительной относительной погрешности 5₀ рабочих эталонов, заимствованных из других государственных поверочных схем, составляют от 0,05 % до 0,1 % при доверительной вероятности P=0,95.

• 3.3.3. Меры электрического сопротивления применяют для поверки рабочих средств измерений - измерителей УЭП нефтепродуктов и углеводородов, концентратомеров и анализаторов общего солесодержания, лабораторных и промышленных кондуктометров методом косвенных измерений.

• 4.1. В качестве средств измерений применяют:

измерители УЭП нефтепродуктов и углеводородов в диапазоне от V10^-12 до 140^-8 См/м;

концентратомеры и анализаторы общего солесодержания в диапазоне УЭП от 1 • 10^-6 до 200 См/м (в диапазоне солесодержания 240^-5 до 400 г/дм³);

лабораторные и промышленные кондуктометры в диапазоне от V10^-6 до 200 См/м;

высокоточные кондуктометры (в том числе зонды гидрологические) в диапазоне УЭП от 0,01 до 20 См/м;

солемеры и зонды гидрологические в диапазоне относительной электрической проводимости от 0,07 до 1,5 (в диапазоне солености от 1,9 до 43 ПЕС).

• 4.2. Пределы допускаемой относительной погрешности Д_о средств измерений составляют от 0,1 % до 30 %.

• 4.3. Отношение границ доверительной погрешности рабочих эталонов 2го разряда и предела допускаемой погрешности средств измерений: не более 0,5 (1:2).

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

27 декабря 2018 г.                                                  2771

Москва

Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, а также на основании внесенных изменений в План разработки (пересмотра) и утверждения государственных поверочных схем на 2018 г., утвержденных приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1342, приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений удельной электрической проводимости жидкостей (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единицы удельной электрической проводимости жидкостей (ГЭТ 132-2018), рабочих эталонов и средств измерений удельной электрической проводимости жидкостей, анализаторов общего солесодержания, солемеров и зондов гидрологических и вводится в действие с 30 апреля 2019 г.;

рабочие эталоны, предусмотренные Государственной поверочной схемой, на которую распространяется ГОСТ 8.457-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей» (далее - ГОСТ 8.457-2015), по своим метрологическим характеристикам соответствующие тому же разряду ГПС, пересмотру не подлежат, в документы на рабочие эталоны вносятся соответствующие изменения;

рабочие эталоны, предусмотренные Государственной поверочной схемой, на которую распространяется ГОСТ 8.457-2015, по своим метрологическим характеристикам не соответствующие тому же разряду ГПС, применяются до 31 декабря 2019 г;

информация о прекращении применения рабочих эталонов по ГОСТ 8.457-2015 передается в Федеральный информационный фонд по обеспечению единства измерений;

при передаче единицы удельной электрической проводимости жидкостей рабочим эталонам, предусмотренным Государственной поверочной схемой, на которую распространяется ГОСТ 8.457-2015, оформляется заключение о соответствии поверяемого (калибруемого) рабочего эталона определённому уровню ГПС.

при поверке или калибровке показатели точности рабочих эталонов определяются в соответствии с ГПС;

срок перехода к ГПС - до 31 декабря 2019 г.

• 3.  У правлению технического регулирования и стандартизации

(Д.А.Тощев) совместно с ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) обеспечить прекращение применения в качестве национального стандарта Российской       Федерации       межгосударственного       стандарта

ГОСТ 8.457-2015.

• 4.  ФГУП «ВНИИФТРИ» (С.И.Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя
