О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель Руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р.Лазаренко
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
ОТ « 66 » декабря__2023 Г. № 2866Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испыта ний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Системы прямой цифровой радиографии на базе плоскопанельного детектора |
серии «FILIN» |
исп. FILIN 2430D зав. № Fn24301425 |
76392-19 |
МП 2512 0005-2019 |
МП 2512 0003-2023 |
28.09. 2023 |
Акционерное общество «Ассоциация научнотехнического сотрудничества «Тестрон» (АО «Тестрон»), г. Санкт-Петербург |
ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» декабря 2023 г. № 2816
Лист № 1 Регистрационный № 76392-19 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы прямой цифровой радиографии на базе плоскопанельного детектора серии «FILIN»
Назначение средства измерений
Системы прямой цифровой радиографии на базе плоскопанельного детектора серии «FILIN» (далее - системы) предназначены для измерений линейных размеров изображений объектов и дефектов при неразрушающем контроле радиографическим методом. Системы применяются в составе рентгенотелевизионных установок с источником ионизирующего излучения.
Описание средства измерений
Принцип действия систем основан на цифровой обработке изображения измеряемого объекта, полученного радиографическим методом. Излучение, генерируемое источником ионизирующего излучения (рентгеновским аппаратом), попадая на чувствительную к излучению поверхность детектора, преобразуется в массив аналоговых сигналов. Полученные сигналы преобразуются в цифровой вид и передаются на компьютер для обработки и отображения изображения контролируемого объекта при помощи программного обеспечения «SOVA-64».
В состав систем входят детектор, персональный компьютер, программное обеспечение «SOVA-64».
Системы имеют 22 исполнения, отличающихся размером чувствительной поверхности детектора: FILIN 0205HR, FILIN 0510HR, FILIN 1313SR, FILIN 1515SR, FILIN 2520SR, FILIN 2530SR, FILIN 4030SR, FILIN 1207HR, FILIN 1512HR, FILIN 2923HR, FILIN 2020-WiFi, FILIN 2020SRO, FILIN 2020SRP, FILIN 3025HR, FILIN 4040HR, FILIN 4040SRO, FILIN 4040SRP, FILIN 1212VHR, FILIN HelioScan-300, FILIN 3024HR83, FILIN 4030HR83, FILIN 2430D. Системы исполнения FILIN 2020-WiFi поддерживают беспроводной способ передачи данных.
Общий вид системы и детекторов из состава систем представлен на рисунке 1.
Нанесение знака поверки на системы не предусмотрено. Заводской номер наносится в виде наклейки на корпус детекторов систем буквенно-цифровым обозначением типографским способом. Пломбирование осуществляется путем нанесения пломбировочной наклейки, препятствующей вскрытию детектора. Места нанесения заводского номера и пломбировки приведены на рисунке 2.

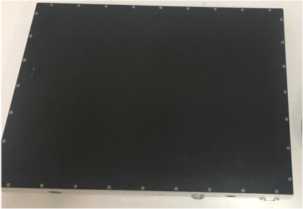

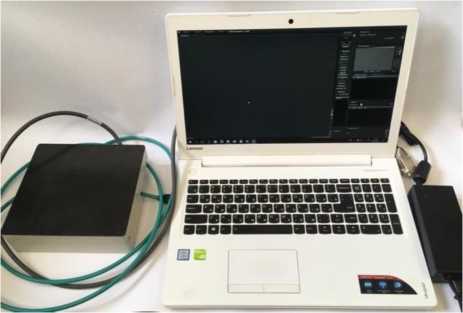

Общий вид системы

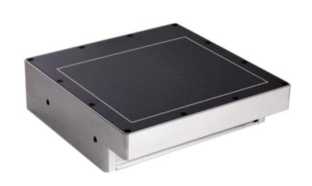

Исполнение FILIN 1313SR

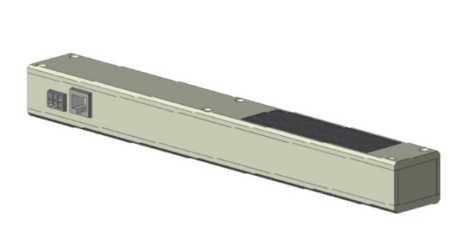

Исполнения FILIN 0205HR и FILIN 0510HR

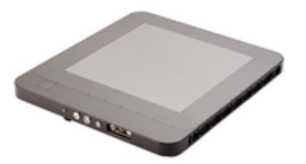

Исполнение FILIN 1515SR

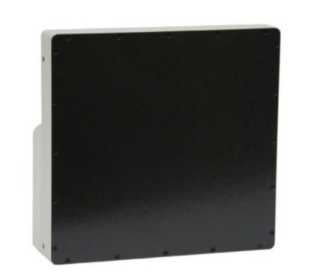

Исполнение FILIN 2520SR

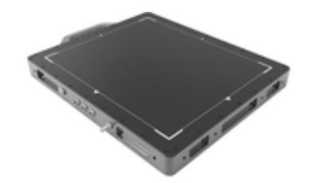

Исполнение FILIN 2530SR

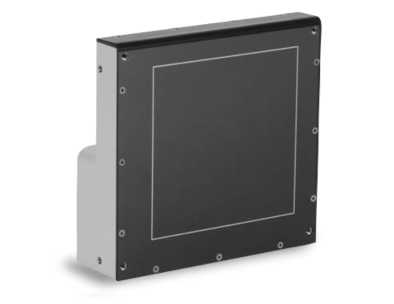

Исполнение FILIN 4030SR
Исполнения FILIN 1207HR и FILIN 1512HR
Исполнение FILIN 2923HR
Исполнения FILIN 2020-
WiFi, FILIN 2020SRP,
FILIN 2020SRO
Исполнение FILIN 2430D
Исполнение FILIN 3025HR
FILIN 4040HR
Исполнения FILIN
4040SRO, FILIN 4040SRP
Исполнение FILIN
1212VHR
Исполнение FILIN
HelioScan-300
Исполнение FILIN 3024HR83
Исполнение FILIN 4030HR83

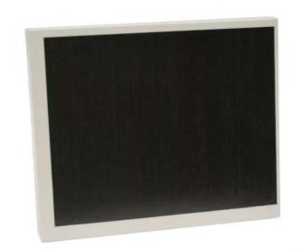

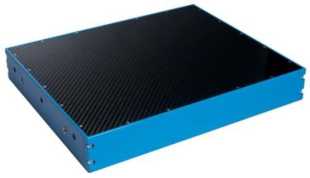

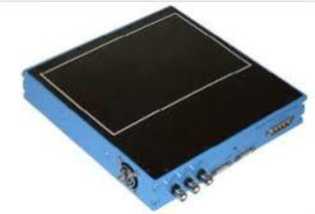

Рисунок 1 - Общий вид системы и детекторов из состава систем
Место нанесения знака утверждения типа
Место нанесения за водского номера
Место пломбировки

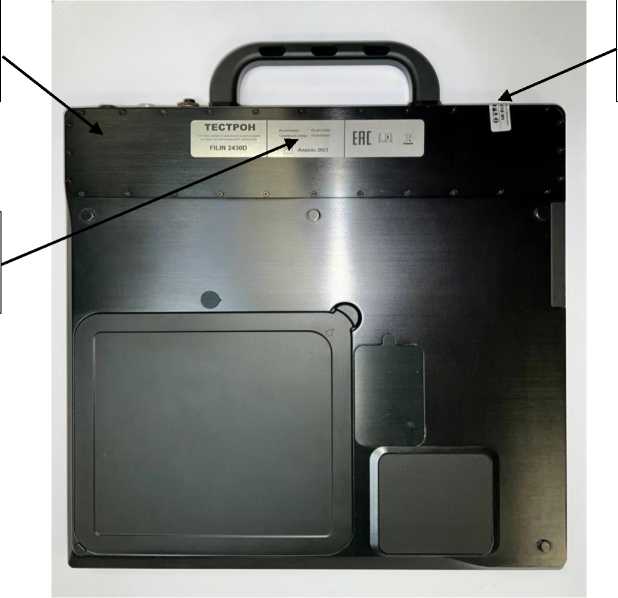

Рисунок 2 - Общий вид детектора из состава системы с указанием мест нанесения заводского номера, знака утверждения типа и места пломбировки
Программное обеспечение
Системы имеют автономное программное обеспечение «SOVA-64» (далее ПО).
ПО предназначено для получения цифровых изображений объектов, обработки, визуализации и хранения результатов измерений.
ПО соответствует высокому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SOVA-64 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.18.06 |
|
Цифровой идентификатор ПО |
7d10c1053ac571f4fe688fefb3f737b |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Метрологические и основные технические характеристики систем, включая показатели точности, представлены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Исполнение системы |
Диапазон измерений линейных размеров, мм |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
Пределы допускаемой относительной погрешности измерений линейных размеров, % |
|
FILIN 0205HR |
от 0,2 до 40 |
±0,10 (в диапазоне от 0,2 до 20 мм) |
±0,5 (в диапазоне св. 20 до 40 мм) |
|
FILIN 0510HR |
от 0,2 до 90 |
±0,10 (в диапазоне от 0,2 до 20 мм) |
±0,5 (в диапазоне св. 20 до 90 мм) |
|
FILIN 1313SR |
от 0,26 до 130 |
±0,13 (в диапазоне от 0,26 до 26 мм) |
±0,5 (в диапазоне св. 26 до 130 мм) |
|
FILIN 1515SR |
от 0,26 до 136 |
±0,13 (в диапазоне от 0,26 до 26 мм) |
±0,5 (в диапазоне св. 26 до 136 мм) |
|
FILIN 2520SR |
от 0,26 до 235 |
±0,13 (в диапазоне от 0,26 до 26 мм) |
±0,5 (в диапазоне св. 26 до 235 мм) |
|
FILIN 2530SR |
от 0,3 до 300 |
±0,14 (в диапазоне от 0,3 до 28 мм) |
±0,5 (в диапазоне св. 28 до 300 мм) |
|
FILIN 4030SR |
от 0,26 до 400 |
±0,13 (в диапазоне от 0,26 до 26 мм) |
±0,5 (в диапазоне св. 26 до 400 мм) |
|
FILIN 1207HR |
от 0,2 до 105 |
±0,10 (в диапазоне от 0,2 до 20 мм) |
±0,5 (в диапазоне св. 20 до 105 мм) |
|
FILIN 1512HR |
от 0,2 до 135 |
±0,10 (в диапазоне от 0,2 до 20 мм) |
±0,5 (в диапазоне св. 20 до 135 мм) |
|
FILIN 2923HR |
от 0,2 до 280 |
±0,10 (в диапазоне от 0,2 до 20 мм) |
±0,5 (в диапазоне св. 20 до 280 мм) |
|
FILIN 2020-WiFi, FILIN 2020SRP, FILIN 2020SRO |
от 0,4 до 200 |
±0,20 (в диапазоне от 0,4 до 40 мм) |
±0,5 (в диапазоне св. 40 до 200 мм) |
|
FILIN 3025HR |
от 0,2 до 290 |
±0,10 (в диапазоне от 0,2 до 20 мм) |
±0,5 (в диапазоне св. 20 до 290 мм) |
|
FILIN 4040HR |
от 0,2 до 400 |
±0,10 (в диапазоне от 0,2 до 20 мм) |
±0,5 (в диапазоне св. 20 до 400 мм) |
|
FILIN 4040SRO, FILIN 4040SRP |
от 0,4 до 400 |
±0,20 (в диапазоне от 0,4 до 40 мм) |
±0,5 (в диапазоне св. 40 до 400 мм) |
|
FILIN 1212VHR |
от 0,2 до 110 |
±0,10 (в диапазоне от 0,2 до 20 мм) |
±0,5 (в диапазоне св. 20 до 110 мм) |
|
FILIN HelioScan-300 |
от 0,26 до 136 |
±0,13 (в диапазоне от 0,26 до 26 мм) |
±0,5 (в диапазоне св. 26 до 136 мм) |
|
FILIN 3024HR83 |
от 0,2 до 290 |
±0,10 (в диапазоне от 0,2 до 20 мм) |
±0,5 (в диапазоне св. 20 до 290 мм) |
|
FILIN 4030HR83 |
от 0,2 до 390 |
±0,10 (в диапазоне от 0,2 до 20 мм) |
±0,5 (в диапазоне св. 20 до 390 мм) |
|
FILIN 2430D |
от 0,2 до 365 |
±0,10 (в диапазоне от 0,2 до 15 мм) |
±0,5 (в диапазоне св. 15 до 365 мм) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В |
от 100 до 240 |
|
Мощность, потребляемая системой (без монитора) от сети переменного тока, Вт, не более |
250 |
|
Габаритные размеры детектора (ДхШхВ), мм, не более: | |
|
- исполнение FILIN 0205HR, |
238,6х30х12,5 |
|
- исполнение FILIN 0510HR, |
238,6х55х12,5 |
|
- исполнение FILIN 1313SR, |
183х177х55 |
|
- исполнение FILIN 1515SR, |
183х177х55 |
|
- исполнение FILIN 2520SR, |
266х223х59 |
|
- исполнение FILIN 2530SR, |
420х372х26 |
|
- исполнение FILIN 4030SR, |
450х337х34 |
|
- исполнение FILIN 1207HR, |
224х150х42 |
|
- исполнение FILIN 1512HR, |
224х150х42 |
|
- исполнение FILIN 2923HR, |
352х297х52 |
|
- исполнение FILIN 2020-WiFi, |
300х400х25 |
|
- исполнение FILIN 2020SRO, |
295х360х22 |
|
- исполнение FILIN 2020SRP, |
295х360х22 |
|
- исполнение FILIN 3025HR, |
354х304х34,5 |
|
- исполнение FILIN 4040HR, |
672х599х44 |
|
- исполнение FILIN 4040SRO, |
500х560х22 |
|
- исполнение FILIN 4040SRP, |
500х560х22 |
|
- исполнение FILIN 1212VHR, |
200х200х70 |
|
- исполнение FILIN HelioScan-300, |
183х177х55 |
|
- исполнение FILIN 3024HR83, |
481х373х28 |
|
- исполнение FILIN 4030HR83, |
470х350х52 |
|
- исполнение FILIN 2430D |
323х328х24 |
|
Масса детектора, кг, не более: - исполнение FILIN 0205HR, |
1,4 |
|
- исполнение FILIN 0510HR, |
1,9 |
|
- исполнение FILIN 1313SR, |
6,5 |
|
- исполнение FILIN 1515SR, |
6,5 |
|
- исполнение FILIN 2520SR, |
4,3 |
|
- исполнение FILIN 2530SR, |
6,5 |
|
- исполнение FILIN 4030SR, |
18,2 |
|
- исполнение FILIN 1207HR, |
2,2 |
|
- исполнение FILIN 1512HR, |
3,3 |
|
- исполнение FILIN 2923HR, |
9,8 |
|
- исполнение FILIN 2020-WiFi, |
3,9 |
|
- исполнение FILIN 2020SRO, |
3,7 |
|
- исполнение FILIN 2020SRP, |
3,7 |
|
- исполнение FILIN 3025HR, |
16 |
|
- исполнение FILIN 4040HR, |
25 |
|
- исполнение FILIN 4040SRO, |
8,8 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
- исполнение FILIN 4040SRP, |
8,8 |
|
- исполнение FILIN 1212VHR, |
12,8 |
|
- исполнение FILIN HelioScan-300, |
6,5 |
|
- исполнение FILIN 3024HR83, |
12,1 |
|
- исполнение FILIN 4030HR83, |
26,8 |
|
- исполнение FILIN 2430D |
3,3 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающего | |
|
воздуха, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 10 до 80 |
|
- диапазон атмосферного давления, кПа |
от 70 до 106 |
|
Средняя наработка на отказ, ч, не менее |
1132 |
|
Средний срок службы, лет |
2,5 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус детектора.
Комплектность средства измерений
Таблица 4 - Комплектность систем
|
Наименование |
Обозначение |
Количество |
|
Детектор |
* |
1 шт. |
|
Блок питания детектора |
- |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. |
|
Программное обеспечение |
SOVA-64 |
1 комплект |
|
Компьютер |
- |
По требованию заказчика |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* Обозначение детектора зависит от исполнения. | ||
в разделе 7 «Указания по эксплуатации» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ТУ 4276-028-56173706-2023 «Системы прямой цифровой радиографии на базе плоскопанельного детектора серии «FILIN». Технические условия» (взамен ТУ 4276-028-56173706-2018).
Изготовитель
Акционерное общество «Ассоциация научно-технического сотрудничества «Тестрон» (АО «Тестрон»)
ИНН 7802166998
Адрес: 196084, г. Санкт-Петербург, Люботинский пр-кт, д. 8, лит. А, помещ. 8-Н Телефон: +7 (812) 380-62-00
Факс: +7 (812) 380-62-02
Web-сайт: www.testron.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 812 251-76-01, факс: +7 812 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
