№2092 от 01.10.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 49288
О внесении изменений в описание типа на термопреобразователи сопротивления ТСМ-05
Приказы по основной деятельности по агентству Вн. Приказ № 2092 от 01.10.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «01» октября 2018 г. №2092
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления ТСМ-05
Назначение средства измеренийТермопреобразователи сопротивления ТСМ-05 (далее - ТС или термопреобразователи) предназначены для непрерывного измерения температуры воздуха в помещениях различного назначения, а также для измерения температуры жидких и газообразных сред, химически неагрессивных к материалам ТС.
Описание средства измеренийПринцип действия термопреобразователей основан на зависимости электрического сопротивления чувствительного элемента (ЧЭ) от температуры измеряемой среды.
Конструктивно термопреобразователи состоят из измерительной вставки с одним медным ЧЭ, защитной головки и защитной арматуры.
Защитная арматура ТС выполнена из стали 08Х18Н10Т или 12Х18Н10Т по ГОСТ 56322014.
ТС выполняются с пыле-водозащищенной головкой из полиамида ПА 66-КС ОСТ 6-11498-79 или стали 08Х18Н10Т (12Х18Н10Т) по ГОСТ 5632-2014 для подключения линий связи.
Схема соединения внутренних проводников ТС с ЧЭ по ГОСТ 6651-2009: 2-х проводная. ТС имеют исполнения, отличающиеся материалом головки.
ТС являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

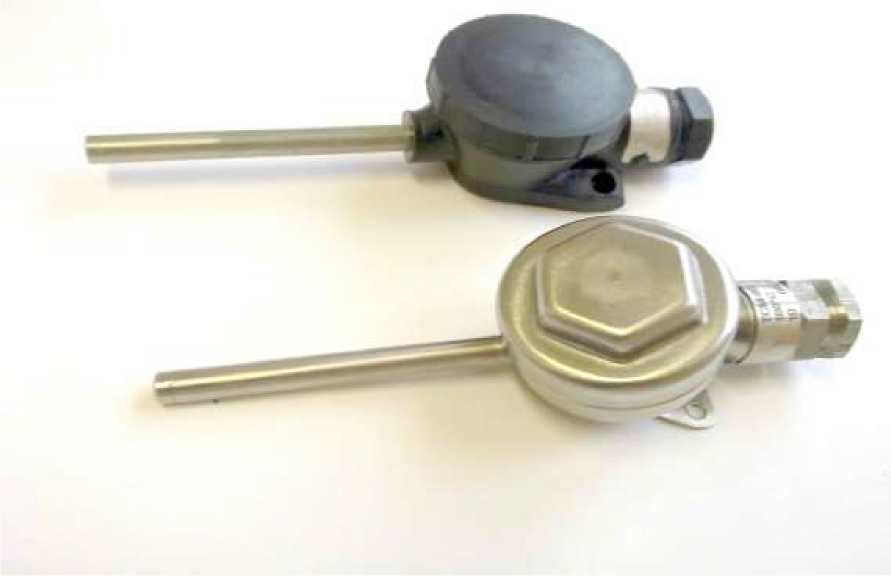

Фото общего вида термопреобразователей представлено на рисунке 1.
Рисунок 1 - Общий вид термопреобразователей сопротивления ТСМ-05
Пломбирование ТС не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики ТС приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики термопреобразователей сопротивления ТСМ-05
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +100 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
50М |
|
Температурный коэффициент а, °С-1 |
0,00428 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
С |
|
Допуск ТС, °С, где |t| - абсолютное значение температуры, °С, без учета знака |
для класса С: ±(0,6+0,01-|t|) |
|
Максимальное значение измерительного тока, протекающего по ЧЭ, мА |
10 |
|
Время термической реакции ТС в потоке воды, имеющем скорость не менее 0,3 м/с, при котором изменение показаний составляет 63,2 % полного изменения, с, не более |
15 |
|
Электрическое сопротивление изоляции при температуре от +15 до +35°С, МОм, не менее |
100 |
|
Длина монтажной части ТС, мм |
80 |
|
Диаметр монтажной части ТС, мм |
8 |
|
Масса, кг, не более |
0,095; 0,200 |
|
Степень защиты от воды и пыли по ГОСТ 14254-2015 |
IP67 |
|
Климатическое исполнение ТС по ГОСТ 15150-69 |
УХЛ4 (для внутренних поставок), М4, ТМ3 |
|
Тип атмосферы по ГОСТ 15150-69 |
IV (для поставок на экспорт) |
|
Группа исполнения по ГОСТ Р 52931-2008 |
С2 |
|
Виброустойчивость и вибропрочность по ГОСТ Р 52931-2008 |
V4 |
|
Группа исполнения по электромагнитной совместимости ТС по ГОСТ 32137-2013 |
IV |
|
Рабочие условия эксплуатации:
|
от -20 до +100 до 90 |
|
Средний срок службы ТС, лет, не менее |
15 |
|
Назначенный срок службы ТС, лет |
10 |
|
Средняя наработка до отказа ТС, ч, не менее |
250000 |
наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТС.
Комплектность средства измеренийКомплектность ТС приведена в таблице 2.
Таблица 2 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь |
исполнение в соответствии с заказом |
1 шт. |
|
Паспорт |
ВШКЛ.405212.001 |
1 экз. (групповой паспорт на партию ТС до 25 шт.) |
|
Руководство по эксплуатации |
ВШКЛ.405212.001РЭ |
1 экз. (на партию ТС до 25 шт. отправлять один 1 РЭ) |
осуществляется по документу ГОСТ 8.461-2009 ГСИ. «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСМ-05ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ТУ 4211-005-08624488-2004 (ТУ 95 2540-2004) Термопреобразователи сопротивления ТСМ-05. Технические условия
ИзготовительФедеральное государственное унитарное предприятие «Научно-исследовательский институт Научно-производственное объединение «ЛУЧ» (ФГУП «НИИ НПО «ЛУЧ»)
ИНН 5036005308
Адрес: 142103, Московская область, г. Подольск, ул. Железнодорожная, 24
Тел. +7 (495) 502-79-51, факс: +7 (495) 543-33-63
E-mail: npo@sialuch.ru
Web-сайт: http//www.sialuch.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1 октября 2018 г. 2092
________ №______
Москва
О внесении изменений в описание типа на термопреобразователи сопротивления ТСМ-05
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ФГУП «НИИ НПО «ЛУЧ» от 04 июня 2018 г. № 090-12/253 приказываю:
-
1. Внести изменения в описание типа на термопреобразователи сопротивления ТСМ-05, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 14453-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС»
(А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
