№727 от 12.05.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 243639
О внесении изменений в описание типа СИ
Аппаратура виброконтроля СВКА 2
Приказы по основной деятельности по агентству Вн. Приказ № 727 от 12.05.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВ, lit РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И ME ГРОЛОГИИ (Госстандарт)
ПРИКАЗ12 мая 2021 г.
№ 727_______
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».
-
5. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому регулированию и метрологии С.С.Голубева.
Заместитель Руководителя
А.В.Кулешов
f ' Л
Подлинник электронного документа, подпиг анного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374
Кому выдан: Кулешов Алексей Владимирович
Действителен: с 15.09.2020 до 15.09.2021
\__________—_________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2021 г. № 727
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообла датель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Аппаратура виброконтроля |
СВКА 2 |
375200001 |
41918-09 |
Общество с ограниченной ответственность ю «НПФ «ВИБРОН» (ООО «НПФ «ВИБРОН»), г. Москва |
4277-003 95218262-2009 МП |
4277-003 95218262-2020 МП |
Общество с ограниченно й ответственно стью «НПФ «ВИБРОН» (ООО «НПФ «ВИБРОН»), г. Москва |
ФГУП "ВНИИМС", г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2021 г. № 727
Лист № 1 Регистрационный № 41918-09 Всего листов 21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура виброконтроля СВКА 2
Назначение средства измеренийАппаратура виброконтроля СВКА 2 (далее аппаратура) предназначена для непрерывного измерения абсолютной и относительной вибрации, линейного перемещения, а также углового положения и скорости вращения ротора и формирования сигналов предупреждения о достижении порогового уровня.
Описание средства измеренийПринцип действия аппаратуры основан на преобразовании значений измеряемой величины в электрический сигнал и последующей его обработке.
Входящие в состав аппаратуры измерительные каналы позволяют измерять виброускорение (мгновенное значение), виброскорость (СКЗ и мгновенное значение), виброперемещение (размах), осевое перемещение и относительное расширение, а также скорость вращения, угол наклона и рассчитывать эксцентриситет.
Аппаратура выполняет следующие основные функции: измерение текущих значений; отображение результатов измерений; обработку и анализ результатов измерений; управление режимами работы измерительных каналов; двухсторонний обмен данными с системой верхнего уровня по согласованному протоколу обмена; контроль и выдачу информации об исходном состоянии сигнала в систему защиты.
Аппаратура имеет гибкую архитектуру исполнения и в зависимости от функционального назначения при заказе уточняется состав, исполнение и количество измерительных каналов. Аппаратура выпускается в четырех вариантах исполнения: СВКА 2К с установкой вторичных блоков в шасси; СВКА 2М с креплением вторичных блоков на din-рейку; СВКА 2Р с установкой вторичных блоков во взрывозащищенном корпусе, которые объединены в распределенную цеховую систему сбора данных; СВКА 2Р-ГЭС с установкой вторичных блоков в шкафу на din-рейку или отдельном корпусе (без взрывозащиты), которые объединены в распределенную цеховую систему сбора данных.
Аппаратура исполнения СВКА 2Р может дополняться станцией сбора данных с функциями вибромониторинга, архивирования и диагностики, выполненной на основе системы Compact RIO (шасси cRIO 91XX, контроллер cRIO 90XX, модуль аналогового ввода cRIO 92XX, модуль дискретного вывода cRIO 94XX, модуль дискретного ввода cRIO 94XX, модуль интерфейсный cRIO 98XX) National Instruments, USA, или крейтовой системы LTC производства ЗАО L-Card, Россия.
Вторичный блок аппаратуры исполнения СВКА 2Р-ГЭС состоит из блока сбора и обработки данных БСОД-1.ХХ (рег. № 78160-20), а так же необходимой периферии: источника питания, соединительных клемм и кабелей, коммутатора, сенсорной панели (в зависимости от заказа), установленных в шкафу.
Аппаратура исполнений СВКА 2К, СВКА 2Р, СВКА 2М предназначена для работы с пьезоэлектрическими вибропреобразователями АНС 066-02, АНС 260-01, АВС 070-01 и АВС 059, с вихретоковыми датчиками близости ДБ2-04, ДБ2-05, ДБ2-08, ДБ2-12, ДБ2-18 и ДБ2-26, с вихретоковыми датчиками перемещения ДП1 и ДП2, с вихретоковыми датчиками линейных перемещений ДПЛ-40, ДПЛ-80, ДПЛ-120, ДПЛ-160 и ДПЛ-320, вихретоковыми датчиками наклона ДБУ.
Аппаратура исполнения СВКА 2Р-ГЭС предназначена для работы с вибропреобразователями ДВП (рег. № 75923-19), датчиками биения вала серии ДБВ (рег. № 77662-20) и датчиками воздушного зазора серии ДВЗ.
При взрывозащищенном исполнении аппаратуры вторичные блоки имеют маркировку «Exib IIA», для взрывозащищенного корпуса в исполнении СВКА 2Р 1Exd IIB T5 или 1Ex e IIT5.
Нормирующие усилители (коробки распределительные, блоки согласования) и датчики имеют маркировку «1Ex ib ПАТ3».
Знак поверки наносится в паспорт.
Внешний вид пьезоэлектрических вибропреобразователей серий АНС и АВС приведен на рисунке 1.
АНС
АВС
Рисунок 1 - Внешний вид пьезоэлектрических вибропреобразователей серий АНС и АВС
Внешний вид вихретоковых датчиков близости серии ДБ2, вихретоковых датчиков перемещения серии ДП, вихретоковых датчиков наклона ДБУ и вихретоковых датчиков линейных перемещений серии ДПЛ приведен на рисунке 2.
ДБУ
ДПЛ
Рисунок 2 - Внешний вид вихретоковых датчиков близости серии ДБ2, вихретоковых датчиков перемещения серии ДП, вихретоковых датчиков наклона ДБУ и вихретоковых датчиков линейных перемещений серии ДПЛ
Внешний вид вибропреобразователей ДВП, датчиков биения вала серии ДБВ и датчиков воздушного зазора серии ДВЗ приведен на рисунке 3.
ДВП
ДБВ
ДВЗ
Рисунок 3 - Внешний вид вибропреобразователей серии ДВП, датчиков биения вала серии ДБВ и датчиков воздушного зазора серии ДВЗ

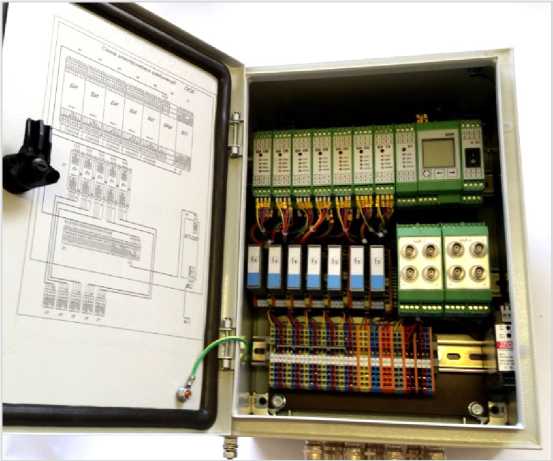

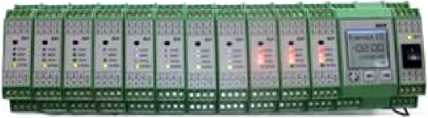

Внешний вид аппаратуры виброконтроля СВКА 2К и СВКА 2М приведен на рисунке 4.
СВКА 2К
Рисунок 4 - Внешний вид аппаратуры виброконтроля СВКА 2К и СВКА 2М.
СВКА 2М

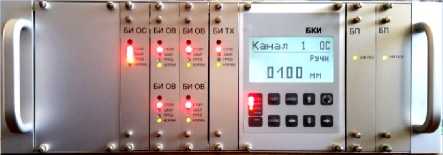

Внешний вид аппаратуры виброконтроля СВКА 2Р приведен на рисунке 5.
Рисунок 5 - Внешний вид аппаратуры виброконтроля СВКА 2Р

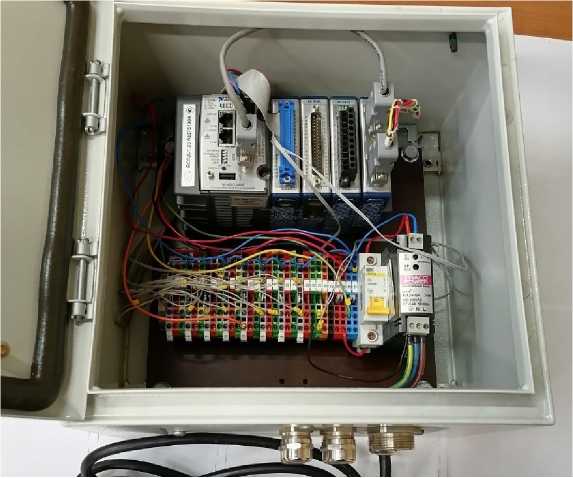

Внешний вид аппаратуры виброконтроля СВКА 2Р-ГЭС приведен на рисунке 6.
Рисунок 6 - Внешний вид аппаратуры виброконтроля СВКА 2Р-ГЭС
Программное обеспечениеАппаратура имеет программное обеспечение (далее - ПО), встроенное в аппаратное устройство СИ, осуществляющее математическую обработку аналоговых сигналов с измерительных каналов с последующем сравнением полученных значений с заданными порогами предупредительных и аварийных уровней параметров. При выходе за установленные пороги формируются дискретные и цифровые сигналы в систему верхнего уровня.
Конструкция аппаратуры обеспечивает ограничение доступа к их программному обеспечению в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Идентификационные данные встроенного ПО приведены в таблице 1.
|
Таблица 1 - Идентификационные данные встроенного П |
К) |
|
Идентификационные данные (признаки) |
Значение |
|
Исполнения СВКА 2К, СВКА 2М и СВКА 2Р | |
|
Идентификационное наименование ПО |
SVKA2.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 9.0.2 |
|
Исполнение СВКА 2Р-ГЭС | |
|
Идентификационное наименование ПО |
SystemRIO.rtexe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.3.0.1 |
Аппаратура исполнения СВКА 2Р-ГЭС может быть укомплектована внешним программным обеспечением сервера сбора данных и (или) клиентом верхнего уровня.
Сервер сбора данных осуществляет чтение и архивирование параметров, измеренных аппаратурой СВКА 2Р-ГЭС, а также трансляцию полученных данных клиенту верхнего уровня по отправляемым запросам оператора. Сервер сбора данных не имеет графического интерфейса оператора и выполняется свою работу в виде фоновой службы.
Клиент верхнего уровня предназначен для отображения, полученных данных от аппаратуры в виде цифровых значений, шкал, графиков, осциллограмм, спектров, орбит и т.д. В клиенте верхнего уровня предусмотрена возможность конфигурирования аппаратуры, путем выбора настроек (калибровочных коэффициентов, порогов срабатывания сигнализации и др.). В зависимости от объекта эксплуатации аппаратуры в клиент верхнего уровня загружается мнемосхема и конфигурация, отображающая структуру технологического процесса (агрегаты, расположение датчиков, наименование измерительных точек и др.)
Идентификационные данные внешнего ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Сервера сбора данных | |
|
Идентификационное наименование ПО |
RIO Server.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 7.6 |
|
Клиента верхнего уровня | |
|
Идентификационное наименование ПО |
SVKA HYDRO.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.2 |
Таблица 3 - Состав СВКА 2
|
Наименование характеристики |
Значение | |
|
Типы измерительных каналов: - виброускорения |
ВУ |
СВКА 2/05 |
|
- виброскорости |
ВС |
СВКА 2/06, СВКА 2/26 |
|
- абсолютной вибрации |
АВ |
СВКА 2/07, СВКА 2/27 |
|
- осевого сдвига |
ОС |
СВКА 2/01, СВКА 2/21 |
|
- относительного расширения |
ТР |
СВКА 2/03 |
|
- искривления вала |
ИВ |
СВКА 2/04, СВКА 2/24 |
|
- относительного виброперемещения |
ОВ |
СВКА 2/11, СВКА 2/23 |
|
- скорости вращения |
ТХ |
СВКА 2/12, СВКА 2/22 |
|
- углового положения |
УП |
СВКА 2/25 |
|
- линейного перемещения |
ЛП |
СВКА 2/34 |
Таблица 4 - Состав СВКА 2Р-ХХ-ГЭС
|
Наименование характеристики |
Значение | |
|
Типы измерительных каналов: - абсолютного виброперемещения |
АВ |
СВКА 2/36-ГЭС |
|
- относительного виброперемещения |
ОВ |
СВКА 2/37-ГЭС |
|
- скорости вращения |
ТХ |
СВКА 2/38-ГЭС |
|
- воздушного зазора |
ВЗ |
СВКА 2/35-ГЭС |
Таблица 5 - Метрологические и технические характеристики каналов СВКА 2/05
|
Наименование характеристики |
Значение |
|
Тип датчиков (вибропреобразователей) |
АНС 066-02, АНС 260-01 (АНС 260-01Т), АВС 070-01, АВС 059 |
|
Диапазон измерений мгновенных значений виброускорения, м/с2 |
от 10 до 1000 |
|
Диапазоны рабочих частот, Гц |
от 10 до 1000; от 30 до 400; от 10 до 10000 |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения на базовой частоте 64Гц, % |
±5 |
|
Неравномерность амплитудночастотной характеристики, дБ, не более |
±2 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
1 |
|
Коэффициенты преобразования вибропреобразователей, пКл/(м^с-2): АНС 066-02Н, АВС 070-01 АНС 066-02В АНС 260-01 АНС 260-01Т; АВС 059 |
5,0±0,75 15,0±2,25 1,0±0,15 0,5±0,07 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой дополнительной погрешности измерений виброускорения, вызванной изменением температуры окружающего воздуха (в зависимости от типа вибропреобразователя), %/°С |
±(0,09 или 0,14) |
|
Сопротивление изоляции, МОм, не менее |
20 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: вибропреобразователи (в зависимости от типа) нормирующий усилитель (НУ) вторичные блоки |
от минус 60 до 200/200/400/500/600 от минус 50 до 65 от минус 40 до 65 |
|
Габаритные размеры, мм: АНС 066-02, |
020x27 на фланце 040 |
|
Наименование характеристики |
Значение |
|
АВС 070-01 |
020x14,8 на фланце 040 |
|
АНС 260-01 |
020x38 на фланце 040 |
|
АВС 059 |
014x30 на фланце 026 |
|
нормирующий усилитель (НУ) |
020x69 |
|
Масса, кг: АНС 066-02, АВС 070-01 |
0,10 |
|
АНС 260-01 |
0,15 |
|
АВС 059 |
0,06 |
|
нормирующий усилитель (НУ) |
0,2 |
Таблица 6 - Метрологические и технические характеристики каналов СВКА 2/06
|
Наименование характеристики |
Значение |
|
Тип датчиков (вибропреобразователей) |
АНС 066-02, АНС 260-01 (АНС 260-01Т), АВС 070-01, АВС 059 |
|
Диапазоны измерений виброскорости, мм/с:
|
от 0,5 до 15; от 1 до 25; от 1,5 до 50; от 3 до 100 от 0,7 до 21; от 1,4 до 37; от 2,1 до 70; от 4,2 до 140 |
|
Диапазоны рабочих частот, Гц |
от 10 до 1000; от 30 до 400; от 10 до 10000 |
|
Пределы допускаемой основной относительной погрешности измерений виброскорости на базовой частоте 64 Гц, % |
±5 |
|
Неравномерность амплитудночастотной характеристики, дБ, не более |
±2 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
1 |
|
Коэффициенты преобразования вибропреобразователей, пКл/(м^с-2): АНС 066-02Н, АВС 070-01 АНС 066-02В АНС 260-01 АНС 260-01Т; АВС 059 |
5,0±0,75 15,0±2,25 1,0±0,15 0,35±0,07 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой дополнительной погрешности измерений виброскорости, вызванной изменением температуры окружающего воздуха (в зависимости от типа вибропреобразователя), %/°С |
±(0,09 или 0,14) |
|
Сопротивление изоляции, МОм, не менее |
20 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: вибропреобразователи (в зависимости от типа) нормирующий усилитель (НУ) |
от минус 60 до 200/200/400/500/600 от минус 50 до 65 |
|
Наименование характеристики |
Значение |
|
вторичные блоки |
от минус 40 до 65 |
|
Габаритные размеры, мм: АНС 066-02, |
020x27 на фланце 040 |
|
АВС 070-01 |
020x14,8 на фланце 040 |
|
АНС 260-01 |
020x38 на фланце 040 |
|
АВС 059 |
014x30 на фланце 026 |
|
нормирующий усилитель (НУ) |
020x69 |
|
Масса, кг: АНС 066-02, АВС 070-01 |
0,10 |
|
АНС 260-01 |
0,15 |
|
АВС 059 |
0,06 |
|
нормирующий усилитель (НУ) |
0,2 |
Таблица 7 - Метрологические и технические характеристики каналов СВКА 2/07
|
Наименование характеристики |
Значение |
|
Тип датчиков |
АНС 066-02, АНС 260-01 (АНС 260-01Т), |
|
(вибропреобразователей) |
АВС 070-01, АВС 059 |
|
Диапазоны измерений: виброускорения (мгн.), м/с2 виброскорости, мм/с: |
от 10 до 1000 |
|
- СКЗ |
от 0,5 до 15; от 1 до 25; от 1,5 до 50; от 3 до 100 |
|
- мгновенное значение |
от 0,7 до 21; от 1,4 до 37; от 2,1 до 70; от 4,2 до 140 |
|
- размаха виброперемещения, мкм |
от 10 до 125; от 15 до 250; от 30 до 1000 |
|
Диапазоны рабочих частот, Гц |
от 10 до 1000; от 30 до 400; от 10 до 10000 |
|
Пределы допускаемой основной относительной погрешности при измерениях характеристик вибрации на базовой частоте 64 Гц, % |
±5 |
|
Неравномерность амплитудночастотной характеристики, дБ, не более |
±2 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
1 |
|
Коэффициенты преобразования вибропреобразователей, пКл/(м^с-2): АНС 066-02Н, АВС 070-01 |
5,0±0,75 |
|
АНС 066-02В |
15,0±2,25 |
|
АНС 260-01 |
1,0±0,15 |
|
АНС 260-01Т; АВС 059 |
0,35±0,07 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой | |
|
дополнительной погрешности при измерениях характеристик вибрации, | |
|
вызванной изменением температуры окружающего воздуха (в |
±(0,09 или 0,14) |
|
зависимости от типа | |
|
вибропреобразователя), %/°С | |
|
Сопротивление изоляции, МОм, не | |
|
менее |
20 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: вибропреобразователи (в зависимости от типа) |
от минус 60 до 200/200/400/500/600 |
|
нормирующий усилитель (НУ) |
от минус 50 до 65 |
|
вторичные блоки |
от минус 40 до 65 |
|
Габаритные размеры, мм: АНС 066-02, |
020x27 на фланце 040 |
|
АВС 070-01 |
020x14,8 на фланце 040 |
|
АНС 260-01 |
020x38 на фланце 040 |
|
АВС 059 |
014x30 на фланце 026 |
|
нормирующий усилитель (НУ) |
020x69 |
|
Масса, кг: АНС 066-02, АВС 070-01 |
0,10 |
|
АНС 260-01 |
0,15 |
|
АВС 059 |
0,06 |
|
нормирующий усилитель (НУ) |
0,2 |
Таблица 8 - Метрологические и технические характеристики каналов СВКА 2/01 и СВКА 2/21
|
Наименование характеристики |
Значение | ||||||
|
Типа датчиков |
ДБ2-04; ДБ2-05; ДБ2-08; ДБ2-12; ДБ2-26; | ||||||
|
Тип канала |
осевое смещение | ||||||
|
ДБ2- 04 |
ДБ2- 05 |
ДБ2- 08 |
ДБ2- 08 |
ДБ2- 12 |
ДБ2- 18 |
ДБ2- 26 | |
|
Диапазоны измерений смещения, мм |
±0,25 |
±0,5 |
±1 |
±1,5 |
±2 |
±4 |
±5 |
|
Диапазон рабочих частот, Гц |
от 0 до 1 | ||||||
|
Пределы допускаемой основной абсолютной погрешности измерений смещения, мм |
±0,01 |
±0,02 |
±0,03 |
±0,05 |
±0,07 |
±0,15 |
±0,2 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 | ||||||
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
0,15 | ||||||
|
Наименование характеристики |
Значение | ||||||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений смещения, вызванной изменением температуры окружающего воздуха, мм |
±0,02 |
±0,04 |
±0,06 |
±0,08 |
±0,1 |
±0,25 |
±0,25 |
|
Коэффициенты преобразования датчиков, мА/мм: ДБ2-04 |
32±3,2 | ||||||
|
ДБ2-05 |
16±1,6 | ||||||
|
ДБ2-08 |
8±0,8; 5,33±0,53 | ||||||
|
ДБ2-12 |
4±0,4 | ||||||
|
ДБ2-18 |
2±0,2 | ||||||
|
ДБ2-26 |
1,6±0,16 | ||||||
|
Диапазон рабочих частот | |||||||
|
вихретоковых датчиков совместно |
от 0 до 10000 | ||||||
|
с нормирующим усилителем, Гц | |||||||
|
Неравномерность амплитудночастотной характеристики вихретоковых датчиков совместно с нормирующими усилителями в диапазонах частот, дБ: от 10 до 500 Гц включ. |
±0,5 | ||||||
|
св. 500 до 10000 Гц включ. |
±3 | ||||||
|
Условия эксплуатации: диапазоны рабочих температур, оС: | |||||||
|
датчики |
от минус 40 до 200 | ||||||
|
нормирующие усилители (НУ) |
от 50 до 65 | ||||||
|
вторичный блок |
от минус 40 |
до 65 | |||||
|
Габаритные размеры, мм: | |||||||
|
ДБ2-04 |
05^30 (длина корпуса по заказу) | ||||||
|
ДБ2-05 |
08x40 (длина корпуса по заказу) | ||||||
|
ДБ2-08 |
010x50 (длина корпуса по заказу) | ||||||
|
ДБ2-12 |
014,5x70 (длина корпуса по заказу) | ||||||
|
ДБ2-18 |
027x90 (длина корпуса по заказу) | ||||||
|
ДБ2-26 |
030x100 (длина корпуса по заказу) | ||||||
|
нормирующий усилитель (НУ) |
020x69 | ||||||
|
Масса, кг: ДБ2-04 |
0,1 | ||||||
|
ДБ2-05; ДБ2-08 |
0,2 | ||||||
|
ДБ2-12; ДБ2-26 |
0,3 | ||||||
|
ДБ2-18 |
0,5 | ||||||
|
нормирующий усилитель (НУ) |
0,2 | ||||||
Таблица 9 - Метрологические и технические характеристики канала СВКА 2/03
|
Наименование характеристики |
Значение | |||||
|
Типа датчиков |
ДБ2-12; ДП1; ДП2 | |||||
|
Тип канала |
относительное расширение | |||||
|
ДБ2-12 |
Д |
П1 |
ДП2 | |||
|
Диапазоны измерений смещений, мм |
от -1,5 до +2,2 |
от -4 до +5 |
от -4 до +7 |
от -3 до +15 |
от -3 до +23 |
от -4 до +32 |
|
Диапазон рабочих частот, Гц |
от 0 до 1 | |||||
|
Пределы допускаемой основной абсолютной погрешности измерений смещений, мм |
±0,12 |
±0,4 |
±0,8 |
±1,0 |
±1,6 |
±2,5 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 | |||||
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
0,15 | |||||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений смещений, вызванной изменением температуры окружающего воздуха, мм |
±0,14 |
±0,5 |
±1,0 |
±1,5 |
±2,0 |
±3,5 |
|
Коэффициенты преобразования датчиков, мА/мм: ДБ2-12 ДП1 ДП2 |
4,32±0,43 1,78±0,18 1,45±0,14 0,89±0,09 0,62±0,06 0,44±0,04 | |||||
|
Условия эксплуатации: диапазоны рабочих температур, оС: датчики вторичный блок нормирующие усилители (НУ) |
от минус 40 до 200 от 50 до 65 от минус 40 до 65 | |||||
|
Габаритные размеры, мм: ДП1 ДП2 ДБ2-12 нормирующие усилители (НУ) |
75x50 97x50 014,5x70 (длина корпуса по заказу) 020x69 | |||||
|
Масса, кг: ДП1 ДП2 ДБ2-12 нормирующие усилители (НУ) |
0,3 0,4 0,3 0,2 | |||||
Таблица 10 - Метрологические и технические характеристики канала СВКА 2/34
|
Наименование характеристики |
Значение | ||||
|
Типа датчиков |
ДПЛ-40; ДПЛ-80; ДПЛ-120; ДПЛ-160; ДПЛ-320 | ||||
|
Тип канала |
линейное перемещение | ||||
|
ДПЛ-40 |
ДПЛ-80 |
ДПЛ- 120 |
ДПЛ- 160 |
ДПЛ- 320 | |
|
Диапазоны измерений линейного перемещения, мм |
от 0 до 40 |
от 0 до 80 |
от 0 до 120 |
от 0 до 160 |
от 0 до 320 |
|
Диапазон рабочих частот, Гц |
от 0 до 1 | ||||
|
Пределы допускаемой основной абсолютной погрешности измерений линейного перемещения, мм |
±1,0 |
±2,0 |
±3,0 |
±4,0 |
±5,0 |
|
Коэффициенты преобразования датчика, мА/мм |
0,4 |
0,2 |
0,13 |
0,1 |
0,05 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 | ||||
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
0,15 | ||||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений линейного перемещения, вызванной изменением температуры окружающего воздуха, мм |
±2,0 |
±4,0 |
±6,0 |
±8,0 |
±12,0 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: датчики вторичный блок |
от минус 40 до 200 от минус 40 до 65 | ||||
|
Габаритные размеры, мм: ДПЛ-40 ДПЛ-80 ДПЛ-120 ДПЛ-160 ДПЛ-320 нормирующие усилители (НУ) |
80x20 160x25 240x30 320x40 500x60 020x69 | ||||
|
Масса, кг: ДПЛ-40 ДПЛ-80 ДПЛ-120 ДПЛ-160 ДПЛ-320 нормирующие усилители (НУ) |
0,3 0,6 0,8 1,0 1,8 0,2 | ||||
|
Наименование характеристики |
Значение |
|
Типы каналов |
искривление вала |
|
Типа датчиков |
ДБ2-08; ДБ2-12 |
|
Диапазоны измерений: размах виброперемещения, мм |
от 0 до 0,5 |
|
эксцентриситет оси (измерение зазора за один оборот), мм |
от 0 до 0,5 |
|
Диапазоны рабочих частот при измерении, Гц: размаха виброперемещения |
от 10 до 500 |
|
эксцентриситета оси |
от 0 до 1 |
|
Неравномерность амплитудночастотной характеристики при измерении, дБ, не более: размаха виброперемещения |
±1 |
|
эксцентриситета оси |
±0,1 |
|
Коэффициент преобразования датчика, мА/мм |
8±0,8 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
1 |
|
Пределы допускаемой основной | |
|
относительной погрешности при измерении виброперемещения и эксцентриситета (в диапазоне измерения от 0,015 до 0,5 мм), % |
±10 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой дополнительной погрешности при измерении виброперемещения и эксцентриситета, вызванной изменением температуры окружающего воздуха, мм |
0,5 от основной погрешности |
|
Условия эксплуатации: диапазоны рабочих температур, оС: | |
|
датчики |
от минус 40 до 200 |
|
вторичный блок |
от 50 до 65 |
|
нормирующие усилители |
от минус 40 до 65 |
|
Габаритные размеры, мм: ДБ2-08; |
10x50 |
|
ДБ2-12 |
14x100 |
|
нормирующие усилители (НУ) |
020x69 |
|
Масса, кг: ДБ2-08 |
0,2 |
|
ДБ2-12 |
0,3 |
|
нормирующие усилители (НУ) |
0,2 |
|
Наименование характеристики |
Значение |
|
Тип канала |
относительное виброперемещение |
|
Типа датчиков |
ДБ2-08; ДБ2-12; ДБ2-26 |
|
Диапазоны измерений: размах виброперемещения, мкм |
от 0 до 125; от 0 до 250; от 0 до 500; от 0 до 1000; от 0 до 2000 |
|
мгновенные значения виброперемещения, мкм |
от 0 до 62,5; от 0 до 125; от 0 до 250; от 0 до 500; от 0 до 1000 |
|
статическое смещение, мм |
±1; ±2; ±5 |
|
Диапазоны рабочих частот при измерениях, Гц: виброперемещения статического смещения |
от 10 до 1000 от 0 до 1 |
|
Пределы допускаемой основной относительной погрешности при измерении виброперемещения в диапазонах измерений, %: размаха виброперемещения от 10 до 125; от 15 до 250; от 20 до 500; от 30 до 1000; от 50 до 2000 мкм мгновенных значений виброперемещения от 5 до 62,5; от 8 до 125; от 10 до 250; от 15 до 500; от 25 до 1000 мкм |
±10 |
|
Неравномерность амплитудночастотной характеристики при измерении виброперемещения в диапазонах частот, дБ, не более: от 10 до 500 Гц включ. св. 500 до 1000 Гц включ. |
±1 ±3 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
1 |
|
Коэффициенты преобразования датчика, мА/мм: ДБ2-08 ДБ2-12 ДБ2-26 |
8,0±0,8 4,0±0,4 1,6±0,16 |
|
Пределы допускаемой основной абсолютной погрешности при измерении статического смещения в диапазонах измерений, мм: ±1 мм ±2 мм ±5 мм |
±0,03 ±0,07 ±0,15 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой дополнительной абсолютной | |
|
погрешности при измерении статического смещения, вызванной изменением температуры окружающего воздуха, в диапазонах измерения, мм: ±1 мм |
±0,06 |
|
±2 мм |
±0,10 |
|
±5 мм |
±0,20 |
|
Пределы допускаемой дополнительной погрешности при измерении виброперемещения, вызванной изменением температуры окружающего воздуха, мм |
0,5 от основной погрешности |
|
Условия эксплуатации: диапазоны рабочих температур, оС: | |
|
датчики |
от минус 40 до 200 |
|
вторичный блок |
от 50 до 65 |
|
блоки согласования |
от минус 40 до 65 |
|
Габаритные размеры, мм: ДБ2-08 |
10x50 |
|
ДБ2-12 |
14x100 |
|
ДБ2-26 |
030x100 (длина корпуса по заказу) |
|
нормирующие усилители (НУ) |
020x69 |
|
Масса, кг: ДБ2-08 |
0,2 |
|
ДБ2-12; ДБ2-26 |
0,3 |
|
нормирующие усилители (НУ) |
0,2 |
|
Наименование характеристики |
Значение |
|
Тип канала |
Тахометрический (частота вращения) |
|
Типа датчиков |
ДБ2-08; ДБ2-12 |
|
Диапазоны измерений: статическое смещение, мм частота вращения, об/мин |
±1; ±2 от 2 до 10000 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
0,15 |
|
Коэффициенты преобразования датчика, мА/мм: ДБ2-08 ДБ2-12 |
8+0,8 4+0,4 |
|
Пределы допускаемой основной абсолютной погрешности при измерении статического смещения в диапазонах измерения, мм: ±1 мм ±2 мм |
±0,03 ±0,07 |
|
Пределы допускаемой основной абсолютной погрешности при измерении частоты вращения, об/мин |
±(1±0,0004Ni), где Ni - скорость вращения вала в i-ой точке |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой абсолютной погрешности во всем рабочем диапазоне температур, мм: ±1 мм ±2 мм |
±0,06 ±0,10 |
|
Пределы допускаемой абсолютной погрешности во всем рабочем диапазоне температур, об/мин |
±3 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: датчики вторичный блок нормирующие усилители (НУ) |
от минус 40 до 200 от 50 до 65 от минус 40 до 65 |
|
Габаритные размеры, мм: ДБ2-08 ДБ2-12 нормирующие усилители (НУ) |
10x50 14x100 020x69 |
|
Масса, кг: ДБ2-08 ДБ2-12 нормирующие усилители (НУ) |
0,2 0,3 0,2 |
Таблица 14 - Метрологические и технические характеристики канала СВКА 2/25
|
Наименование характеристики |
Значение |
|
Тип канала |
угловое положение (угол наклона) |
|
Типа датчиков |
ДБУ-2,5; ДБУ-5 |
|
Диапазоны измерений углового положения, мм/м: для ДБУ-2,5 для ДБУ-5 |
±2,5 ±5 |
|
Диапазон рабочих частот, Гц |
от 0,05 до 1 |
|
Уровень шума, (СКЗ) от диапазона измерений, %, не более |
0,15 |
|
Коэффициент преобразования датчика, мА-м/мм: ДБУ-2,5 ДБУ-5 |
3,2±0,32 1,6±0,16 |
|
Пределы допускаемой основной относительной погрешности измерений углового положения, % |
±5 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой дополнительной погрешности измерений углового положения, вызванной изменением температуры окружающего воздуха, % |
0,5 от основной погрешности |
|
Условия эксплуатации: диапазоны рабочих температур, оС: датчики нормирующие усилители (НУ) |
от минус 40 до 150 от 50 до 65 |
|
Габаритные размеры, мм: ДБУ нормирующие усилители (НУ) |
100x40 020x69 |
|
Масса, кг: ДБУ нормирующие усилители (НУ) |
0,6 0,2 |
|
Наименование характеристики |
Значение |
|
Тип канала |
Воздушный зазор |
|
Тип датчиков |
Двз |
|
Коэффициент преобразования датчика, мА/мм: ДВЗ-25 |
0,8±0,04 |
|
ДВЗ-50 |
0,4±0,02 |
|
Диапазоны измерений воздушного зазора, мм |
от 5 до 25; от 10 до 50 |
|
Пределы допускаемой основной относительной погрешности измерения воздушного зазора, % - с датчиком модификации ДВЗ-25 |
±6 |
|
- с датчиком модификации ДВЗ-50: в диапазоне измерений от 10 до 40 мм включ. |
±6 |
|
в диапазоне измерений св. 40 до 50 мм |
±10 |
|
Диапазон измерений размаха виброперемещения, мкм - с датчиком модификации ДВЗ-25 |
от 100 до 12500 |
|
- с датчиком модификации ДВЗ-50 |
от 100 до 25000 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 500 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 20 Гц при измерении размаха виброперемещения, дБ |
±3 |
|
Пределы допускаемой основной относительной погрешности измерения размаха виброперемещения на базовой частоте 20 Гц, % |
±6 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности в рабочем диапазоне температур, % -для датчиков ДВЗ-25, ДВЗ-50 и блока согласования БСЦ-41 |
±5 |
|
-для блока сбора и обработки данных БСОД и модуля гальванической развязки |
±1 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: - датчики ДВЗ-25, ДВЗ-50 |
от 0 до +125 |
|
- блок согласования БСЦ-41 |
от 0 до +60 |
|
- блок сбора и обработки данных БСОД |
от минус 20 до 55 |
|
- модуль гальванической развязки |
от минус 20 до 55 |
|
Габаритные размеры, мм, не более: -датчик ДВЗ-25 |
175x35x2,0 |
|
-датчик ДВЗ-50 |
200x60x2,5 |
|
-блок согласования БСЦ-41 |
125x80x60 |
|
-блок сбора и обработки данных БСОД 8-модульное исполнение |
275x90x65 |
|
4-модульное исполнение |
180x90x65 |
|
- модуль гальванической развязки |
72x50x15 |
|
Масса, кг, не более: - датчики ДВЗ-25, ДВЗ-50 |
0,75 |
|
- блок сбора и обработки данных БСОД |
6,0 |
|
- блок согласования БСЦ-41 |
1,0 |
|
0,2 |
|
Наименование характеристики |
Значение |
|
Тип канала |
Абсолютное виброперемещение |
|
Тип датчиков |
ДВП |
|
Диапазоны измерений размаха виброперемещения, мкм |
от 5 до 1000; от 10 до 2000; от 5 до 500 |
|
Диапазоны рабочих частот, Гц |
от 0,7 до 200; от 0,7 до 500 |
|
Пределы допускаемой основной | |
|
относительной погрешности измерения размаха виброперемещения на базовой частоте 7 Гц, %, не более |
±6 |
|
Неравномерность амплитудно-частотной характеристики, %, не более |
±10 |
|
Пределы допускаемой дополнительной относительной погрешности в рабочем диапазоне температур, % для вибропреобразователей ДВП для блока сбора и обработки данных БСОД и |
±5 |
|
модуля гальванической развязки |
±1 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
1 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Сопротивление изоляции, МОм, не менее |
20 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: - вибропреобразователь ДВП |
от минус 40 до 80 |
|
- блок сбора и обработки данных БСОД |
от минус 20 до 55 |
|
- модуль гальванической развязки |
от минус 20 до 55 |
|
Габаритные размеры, мм, не более:
|
52x72x54 |
|
8-модульное исполнение |
275x90x65 |
|
4-модульное исполнение |
180x90x65 |
|
- модуль гальванической развязки |
72x50x15 |
|
Масса, кг, не более: - вибропреобразователь ДВП |
0,2 |
|
- блок сбора и обработки данных БСОД |
6,0 |
|
- модуль гальванической развязки |
0,2 |
|
Наименование характеристики |
Значение |
|
Тип канала |
Относительное виброперемещение |
|
Тип датчиков |
ДБВ-ОВ |
|
Диапазоны измерений размаха виброперемещения, мкм |
от 20 до 2000; от 15 до 1000; от 10 до 500 |
|
Диапазоны рабочих частот, Гц |
от 0,5 до 20; от 0,5 до 20; от 0,5 до 200 |
|
Пределы допускаемой основной | |
|
относительной погрешности измерений размаха виброперемещения на базовой частоте 7 Гц, %, не более |
±6 |
|
Неравномерность амплитудно-частотной характеристики, %, не более |
±10 |
|
Пределы допускаемой дополнительной относительной погрешности в рабочем диапазоне температур, % для датчиков ДБВ-ОВ для блока сбора и обработки данных БСОД и |
±3 |
|
модуля гальванической развязки |
±1 |
|
Уровень шума (СКЗ) от диапазона измерений, %, не более |
1 |
|
Пределы допускаемой относительной погрешности срабатывания сигнализации, % |
±0,2 |
|
Сопротивление изоляции, МОм, не менее |
20 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: - датчик ДБВ-ОВ |
от минус 40 до 80 |
|
- блок сбора и обработки данных БСОД |
от минус 20 до 55 |
|
- модуль гальванической развязки |
от минус 20 до 55 |
|
Габаритные размеры, мм, не более:
|
012x1000 |
|
8-модульное исполнение |
275x90x65 |
|
4-модульное исполнение |
180x90x65 |
|
- модуль гальванической развязки |
72x50x15 |
|
Масса, кг, не более: - датчик ДБВ-ОВ |
1,0 |
|
- блок сбора и обработки данных БСОД |
6,0 |
|
- модуль гальванической развязки |
0,2 |
|
Наименование характеристики |
Значение |
|
Тип канала |
Частота вращения, фаза ротора |
|
Тип датчиков |
ДБВ-ФО |
|
Диапазоны измерений частоты вращения, об/мин |
от 5 до 500; от 5 до 1000; от 5 до 1500 |
|
Пределы допускаемой абсолютной погрешности при измерении частоты вращения в диапазоне рабочих температур, об/мин |
±2 |
|
Сопротивление изоляции, МОм, не менее |
20 |
|
Условия эксплуатации: диапазоны рабочих температур, оС: - датчик ДБВ-ФО |
от минус 40 до 80 |
|
- блок сбора и обработки данных БСОД |
от минус 20 до 55 |
|
- модуль гальванической развязки |
от минус 20 до 55 |
|
Габаритные размеры, мм, не более:
|
012x1000 |
|
8-модульное исполнение |
275x90x65 |
|
4-модульное исполнение |
180x90x65 |
|
- модуль гальванической развязки |
72x50x15 |
|
Масса, кг, не более: - датчик ДБВ-ФО |
1,0 |
|
- блок сбора и обработки данных БСОД |
6,0 |
|
- модуль гальванической развязки |
0,2 |
наносится на титульный лист паспорта типографским способом и на корпус вторичного блока с помощью трафарета черной несмываемой краской.
Комплектность средства измеренийТаблица 19 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аппаратура виброконтроля |
СВКА 2 |
1 комплект |
|
Методика поверки |
4277-003-95218262-2020 МП |
1 экз. на партию |
|
Руководство по эксплуатации |
4277-003-95218262-2020 РЭ |
1 экз. на партию |
|
Руководство оператора |
4277-003-95218262-2020 РО |
1 экз. (по заказу) |
|
Паспорт |
4277-003-95218262-2020 ПС |
1 экз. |
приведены в Руководстве по эксплуатации 4277-003-95218262-2020 РЭ.
Нормативные и технические документы, устанавливающие требования к аппаратуре виброконтроля СВКА 24277-003-95218262-2009 ТУ Аппаратура виброконтроля СВКА 2. Технические условия
