ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система весоизмерительная многоплатформенная подкладная МПВС-10/20

Система весоизмерительная многоплатформенная подкладная МПВС-10/20 (далее - система) предназначена для измерений нагрузки, воздействующей на каждую платформу, в единицах массы.

Принцип действия системы основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под воздействием нагрузки, в цифровой электрический сигнал, передаваемый в приборный блок для индикации результата измерений в единицах массы.

Конструктивно система состоит из 10 независимых весоизмерительных платформ и приборного блока. Все платформы электрически последовательно соединены кабелем.

Интерфейс связи - RS-485.

Весоизмерительная платформа представляет собой несущую конструкцию, по углам которой размещены весоизмерительные тензорезисторные датчики. Каждая платформа оснащена механизмом выставления в горизонт. Контроль горизонтальности осуществляется с помощью двух электронных уровней Geo-Fennel.

Приборный блок представляет собой контейнер, на передней панели которого находится индикаторное табло, на котором индицируется масса измеряемого груза. Так же на передней панели приборного блока расположены органы управления системой, разъёмы для подключения кабелей связи с платформами и персональным компьютером, а так же сетевого кабеля.

Масса определяется как сумма показаний всех весоизмерительных платформ и индицируется на индикаторном табло приборного блока.

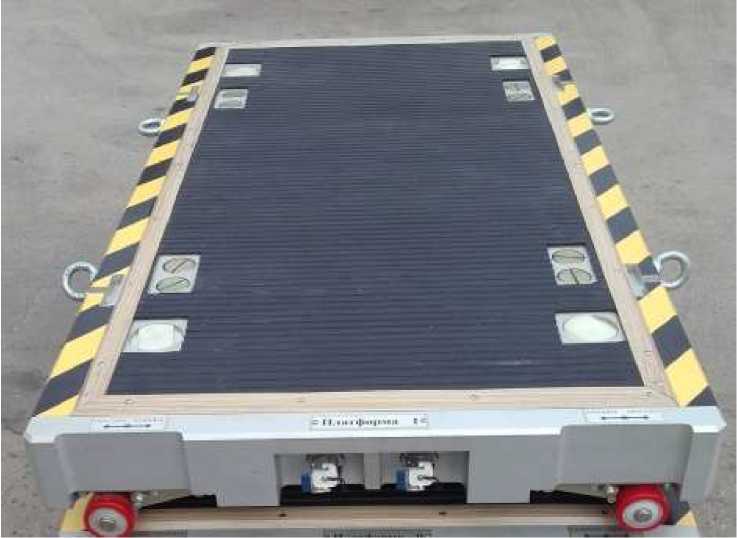

Рисунок 1 - Общий вид весоизмерительной платформы

Место нанесения знака поверки

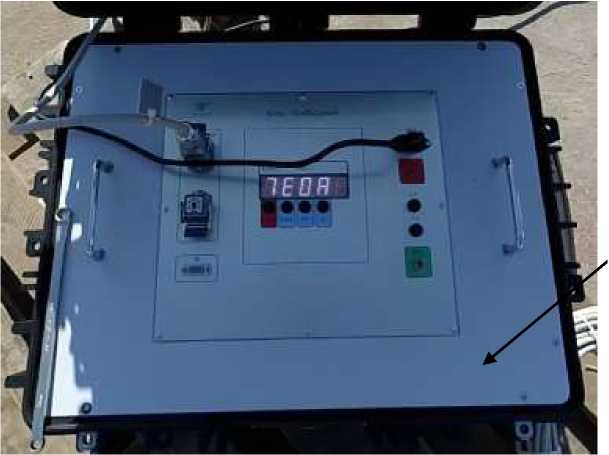

Рисунок 2 - Общий вид приборного блока и место нанесения знака поверки

Песто нанесения оттиске клейма

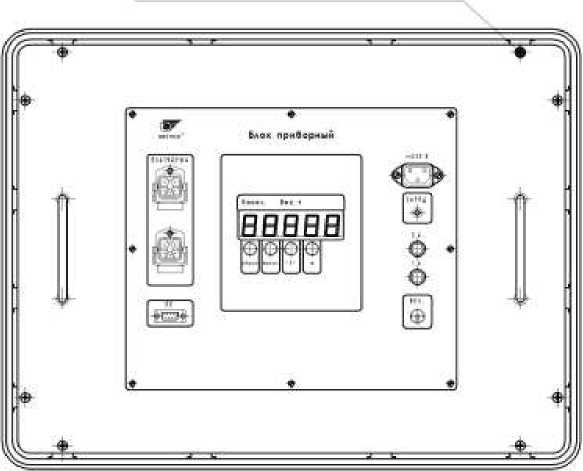

Рисунок 3 - Схема пломбировки приборного блока от несанкционированного доступа

Система имеет встроенное в приборный блок программное обеспечение (ПО), которое используется в стационарной аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после поверки. ПО выполняет функции по сбору, обработке, отображению и передаче измерительной информации.

Идентификация программы: после включения приборного блока и прохождения режима тестирования на табло индикации кратковременно (на 2 секунды) высвечивается цифровой идентификатор ПО «7Е0А», далее происходит обнуление текущих показаний, и система переходит в режим измерения.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 -Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на лицевой поверхности приборного блока, фотохимическим способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 2301-299-2018 «ГСИ. Система весоизмерительная многоплатформенная подкладная МПВС-10/20. Методика поверки» с Изменением № 1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.08.2018 г.

Основные средства поверки:

- Машины силовоспроизводящие 1-го разряда по ГОСТ 8.640-2014, пределы допускаемых значений доверительных границ относительной погрешности: в диапазоне от 20 кН до 40 кН включ. 6 = 0,05 %; в диапазоне св. 40 кН до 200 кН включ. 6 = 0,03 %.

Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус приборного блока.

приведены в эксплуатационном документе.

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация ООО «Инженерное Бюро ВАСО»

Общество с ограниченной ответственностью «Инженерное Бюро Воронежского Акционерного Самолетостроительного Общества» (ООО «Инженерное Бюро ВАСО»)

ИНН 3663033951

Адрес: 394014, г. Воронеж, ул. Менделеева, д. 3-Б

Телефон/факс: +7 (473) 261-26-26

Web-сайт: www.metrol.ru

E-mail: secretar@metrol.ru, reklama@metrol.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
