МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 февраля 2016 г. № 166 «Об утверждении типов средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

• 1. Внести изменения в пункт 18 приложения к приказу от 24 февраля 2016 г. № 166 «Об утверждении типов средств измерений», заменив сведения об утвержденном типе средства измерений и описание типа, прилагаются к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

Перечень типа средства измерений

Приложение к свидетельству № 61559 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03

Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03 (далее - датчики) предназначены для преобразования значения величины термодинамической активности кислорода (ТДА) исследуемой среды в электрический сигнал.

Принцип действия датчиков основан на зависимости электродвижущей силы (ЭДС) гальванического концентрационного элемента (ГКЭ), обладающего ионоселективной проводимостью по отношению к ионам кислорода, от ТДА в рабочей среде в соответствии с законом Нернста. Рабочей средой является свинцовосодержащий расплав.

Конструктивно датчики состоят из металлического корпуса, ГКЭ, гермоввода и кольца. Гермоввод расположен в верхней части датчиков. Он состоит из корпуса и коаксиально расположенного внутреннего потенциалосъёмника из молибденовой проволоки, помещённый в керамическую изоляцию. Корпус ГКЭ выполнен в виде пробирки из керамики на основе ZrO2 Y2O3. В нижней части ГКЭ расположен электрод сравнения (Bi-Bi2O3; Pb-Bi Fe-Fe3O4; In-In2O3). ЭДС снимается с потенциалосъёмника, контактирующий в нижней своей части с электродом сравнения.

Датчики имеют несколько видов исполнения, отличающихся длиной погружаемой части и наличием/отсутствием переходника под сварку. Внешний вид датчиков в корпусе представлен на рисунке 1.

Место нанесения знака утверждения типа

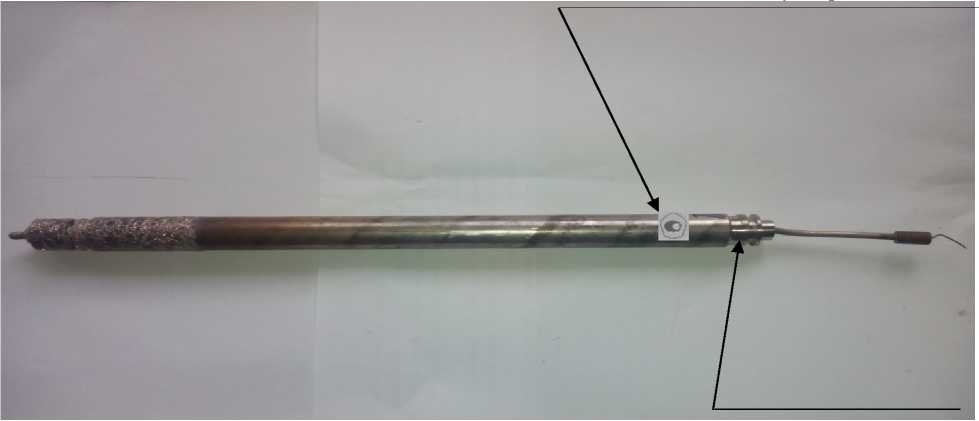

Рисунок 1 - Внешний вид датчиков                       Пл^омбир^овка от

несанкционированного доступа

Метрологические и технические характеристики приведены в таблице 1.

Таблица 1 - Метрологические и технические характеристики

наносится на титульный лист руководства по эксплуатации датчиков типографским способом. Непосредственно на прибор методом наклеивания.

Комплект поставки приведен в таблице 2.

Таблица 2 - Комплект поставки

осуществляется в соответствии с документом Э.043.7562 РЭ, раздел 4 «Методика поверки» руководства по эксплуатации, утвержденным первым заместителем генерального Директора по научной работе ФГУП «ВНИИФТРИ» в сентябре 2015.

Основные средства поверки: установка для поверки датчиков термодинамической активности кислорода в свинцовосодержащем металлическом расплаве (УП ДАК), рег. № 25283-03 (диапазон температуры контролируемой рабочей среды 350 - 650 °C, давление контролируемой рабочей среды не более 0,5 МПа, диапазон воспроизведения значений ТДА кислорода в контролируемой среде от 10^-6 до 1, пределы допускаемой относительной погрешности воспроизведения значений ТДА кислорода ± 3 %).

Знак поверки представляет собой наклейку и наносится на свидетельство о поверке методом наклеивания.

Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03. Руководство по эксплуатации. Э.043.7562 РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03

ГОСТ 12.1.010-76 «ССБТ. Взрывобезопасность. Общие требования»;

ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств»;

ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением»;

Э.043.7562ТУ «Датчики термодинамической активности кислорода в свинцовосодержащих металлических расплавах ДАК-03. Технические условия».

Акционерное общество Государственный научный центр Российской Федерации -физико-энергетический институт имени А.И.Лейпунского (АО «ГНЦ РФ - ФЭИ») ИНН 4025024829

Адрес: 249033, Калужская обл., г. Обнинск, пл. Бондаренко, д. 1

Тел.: (48439) 9-42-77, 9-80-14

Факс: (48439) 9-80-57

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ВНИИФТРИ, корпус 11.

Почтовый адрес:   141570, Московская обл., Солнечногорский р-н,

п/о Менделеево.

Тел./факс (495) 744-81-12

E-mail: office@vniiftri.ru

Аттестат аккредитации в области обеспечения единства измерений № 30002-13 от 07.10.2013, действителен до 07.10.2018.
