МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

24 августа 2018 г.                                                    1808

Москва

О внесении изменений в описание типа на спектрофотометры моделей УФ-1100, В-1100, УФ-1200, В-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6100

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Промышленные экологические лаборатории» от 20 апреля 2018 г. № 2004/8-П приказываю:

• 1. Внести изменения в описание типа на спектрофотометры моделей УФ-1100, В-1100, УФ-1200, В-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6100, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63493-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  С.С. Голубев

г                              >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: 00E1036ECDC011E780OAE007181B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20,11.2018

\__________—__________>

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «24» августа 2018 г. №1808

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрофотометры моделей УФ-1100, В-1100, УФ-1200, В-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6100

Спектрофотометры моделей УФ-1100, В-1100, УФ-1200, В-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6100 предназначены для измерений коэффициента пропускания твердых и жидких проб различного происхождения.

Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, падающего на исследуемый объект к интенсивности прошедшего излучения.

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Спектрофотометры моделей УФ-1100, В-1100, УФ-1200, В-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200 построены по однолучевой оптической схеме, спектрофотометр УФ-6100 по двухлучевой оптической схеме. Для разложения излучения в спектр в спектрофотометре используется монохроматор с дифракционной решеткой. В качестве источника видимого света применяется вольфрамовая галогенная лампа, в качестве источника УФ излучения применяется дейтериевая лампа. Спектрофотометры оснащаются детекторами на основе фотодиодов.

Тип спектрофотометров включает в себя модели с ручным сканированием спектра: УФ-1100, В-1100, УФ-1200, В-1200 и модели с автоматическим сканированием спектра: УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6100. Модели с обозначением В и УФ отличаются спектральным диапазоном. Спектрофотометры управляются от встроенного микропроцессора, имеют мембранную клавиатуру, сенсорный или ЖК-дисплей и кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм.

Общий вид спектрофотометров приведен на рисунках 1 - 4. Пломбирование спектрофотометров не предусмотрено.

Рисунок 1 - Общий вид спектрофотометров моделей В-1100, УФ-1100

Место нанесения

знака поверки

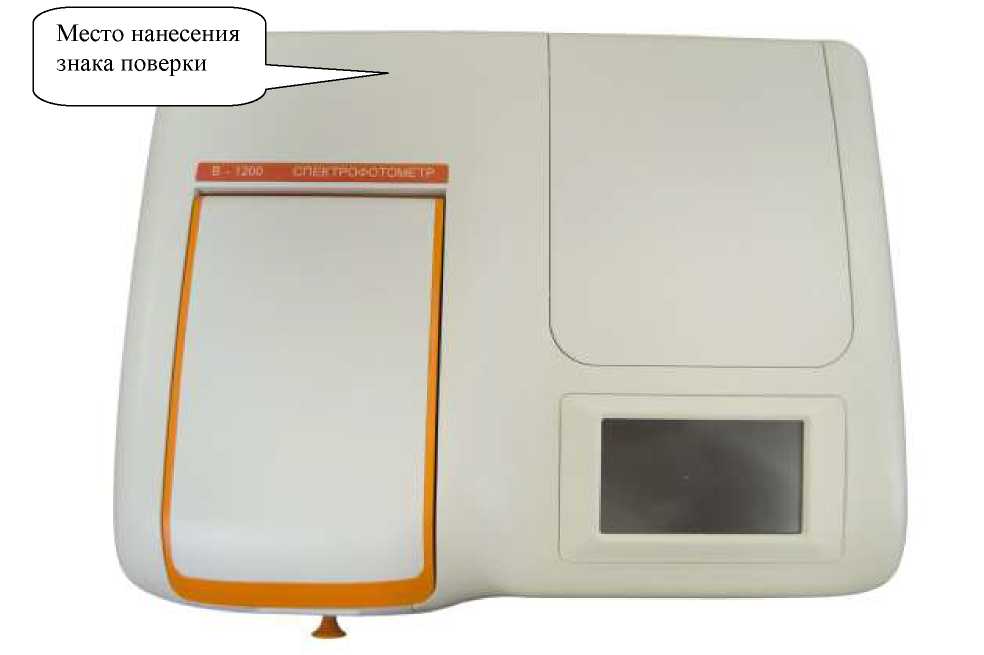

Рисунок 2 -

Общий вид спектрофотометров моделей В-1200, УФ-1200

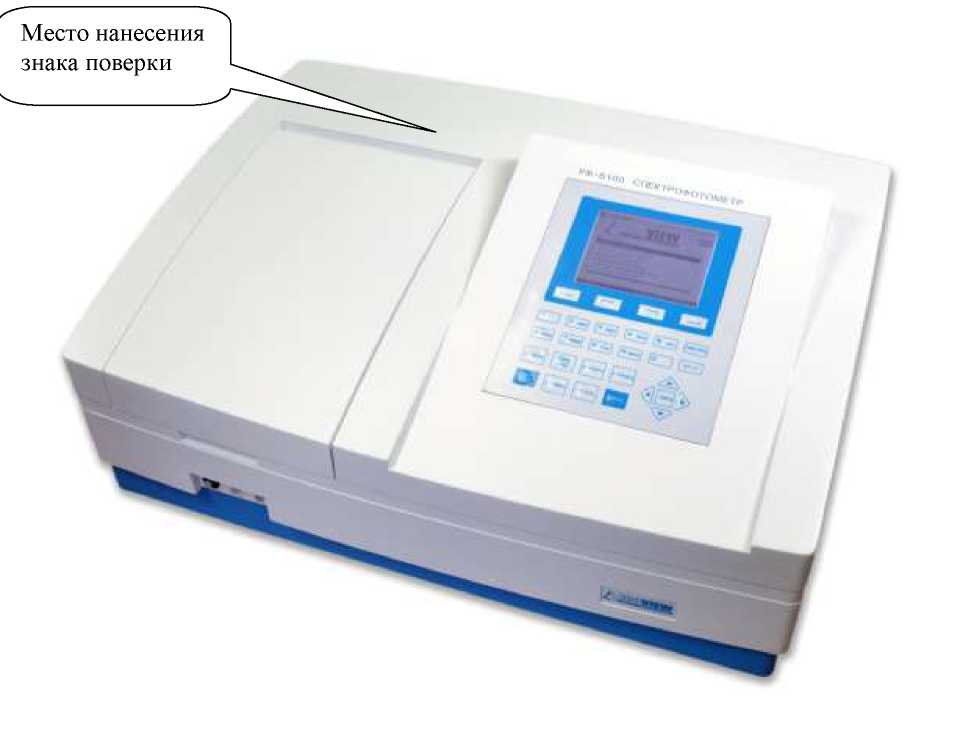

Общий

вид

спектрофотометров моделей УФ-1800

Место нанесения

знака поверки

Рисунок 4 - Общий вид спектрофотометров моделей УФ-3000, УФ-3100, УФ-3200, УФ-6100

Спектрофотометры оснащены встроенным программным обеспечением, которое зашивается в микропроцессор на стадии изготовления прибора не может быть изменено пользователем в процессе эксплуатации. Идентификационные данные ПО для спектрофотометров моделей УФ-1100, В-1100, УФ-1200, В-1200, УФ-1800 приведены в таблице 1, а для моделей УФ-3000, УФ-3100, УФ-3200, УФ-6100 приведены в таблице 2.

Все ПО является метрологически значимым и выполняет следующие функции:

ПО для УФ-1100, В-1100, УФ-1200, В-1200:

-    управление прибором;

-   установка режимов работы прибора;

-    определение спектрального коэффициента направленного пропускания;

-    построение калибровочных зависимостей;

ПО для УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6100:

-    управление прибором;

-   установка режимов работы прибора;

-    определение спектрального коэффициента направленного пропускания;

-   получение спектров поглощения исследуемых проб;

-    обработка и хранение результатов измерений

-    построение калибровочных зависимостей;

-    проведение диагностических тестов прибора;

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные ПО для спектрофотометров моделей УФ-1100, В-1100,

УФ-1200, В-1200, УФ-1800

Таблица 2 - Идентификационные данные ПО для спектрофотометров для моделей УФ-3000,

УФ-3100, УФ-3200, УФ-6100

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики моделей спектрофотометров с ручным сканированием

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики моделей спектрофотометров с ручным сканированием

Таблица 5 - Метрологические характеристики моделей спектрофотометров с автоматическим

сканированием

Таблица 6 - Основные технические характеристики моделей спектрофотометров с автоматическим сканированием

Продолжение таблицы 6

наносится на спектрофотометры в виде клеевой этикетки и на титульных листах Руководств по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность спектрофотометров

осуществляется по документу «МП-242-1968-2015. Спектрофотометры моделей УФ-1100, В-1100, УФ-1200, В-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6100. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 декабря 2015 года.

Основные средства поверки:

Рабочие эталоны - наборы мер спектральных коэффициентов по ГОСТ 8.557-2007.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель спектрофотометра, как показано на рисунках 1-4.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм.

Техническая документация изготовителя.

Фирма «Shanghai Mapada Instruments Co.,Ltd», Китай

Адрес: Building D-10, 261 Sanbang Rd., Shanghai, 201611

Телефон: +86-21-548811728015

Факс: +86-21-54886921

E-mail: mapada@163.com

Web-сайт: www.mapada.com.cn

Общество с ограниченной ответственностью «Промышленные Экологические Лаборатории» (ООО «Промышленные Экологические Лаборатории»)

ИНН 7814430260

Адрес 197341, г. Санкт Петербург, Аллея Поликарпова, д. 1, лит. А, пом. 5Н Телефон/факс: +7 (812) 309-29-40, +7 (495) 244-37-03

E-mail: info@pe-lab.ru

Web-сайт: www.pe-lab.ru

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр.19

Телефон: +7 (812) 251-76-01,

Факс: +7 (812) 713-01-14.

E-mail: info@vniim.ru,

Web-сайт: www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
