Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» августа 2018 г. №1694

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления ДТС

Назначение средства измерений

Термопреобразователи сопротивления ДТС (далее по тексту - ТС) предназначены для непрерывного измерения температуры жидких, паро- и газообразных сред, сыпучих материалов и твердых тел, в том числе в составе систем теплоснабжения, вентиляции и кондиционирования воздуха.

Описание средства измерений

Принцип действия ТС основан на изменении электрического сопротивления чувствительного элемента (ЧЭ) при изменении температуры. Величина изменения электрического сопротивления определяется типом материала ЧЭ и величиной изменения температуры.

ЧЭ ТС выполнен из металлической проволоки или в виде напыленной на подложку плёнки.

Для защиты от механических воздействий ЧЭ помещен в защитную арматуру.

ТС изготавливаются в различных модификациях моделей ХХ4 и моделей ХХ5, отличающихся друг от друга конструктивным исполнением, типом НСХ, количеством ЧЭ в корпусе, диапазоном измеряемых температур, способом контакта с измеряемой средой. ТС изготавливаются с кабельным выводом или с коммутационной головкой.

ТС выпускаются во взрывозащищенном исполнении.

В коммутационную головку ТС могут устанавливаться нормирующие преобразователи (НП), предназначенные для преобразования измеренной ЧЭ температуры в унифицированный выходной сигнал постоянного тока от 4 до 20 мА по ГОСТ 26.011-80 с возможностью наложения частотно-модулированного сигнала HART-протокола.

Фотографии общего вида ТС приведены на рисунках 1-3.

Приказ Росстандарта №1694 от 16.08.2018, https://oei-analitika.ru
Приказ Росстандарта №1694 от 16.08.2018, https://oei-analitika.ru
Приказ Росстандарта №1694 от 16.08.2018, https://oei-analitika.ru

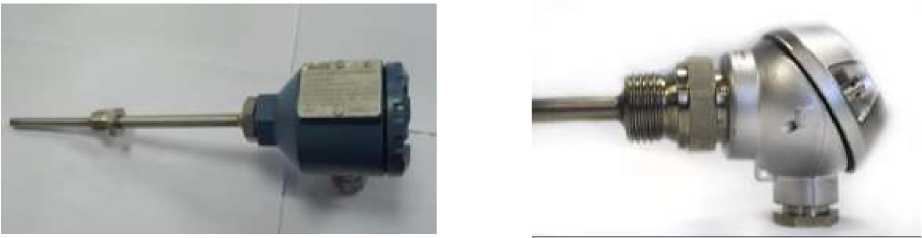

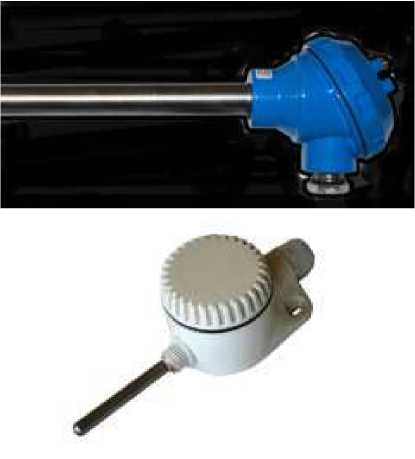

Рисунок 1 - Общий вид термопреобразователей сопротивления с клеммными головками модели ХХ5

Приказ Росстандарта №1694 от 16.08.2018, https://oei-analitika.ru
Приказ Росстандарта №1694 от 16.08.2018, https://oei-analitika.ru
Приказ Росстандарта №1694 от 16.08.2018, https://oei-analitika.ru
иШМАЛМЛЛЛОТ^
Приказ Росстандарта №1694 от 16.08.2018, https://oei-analitika.ru

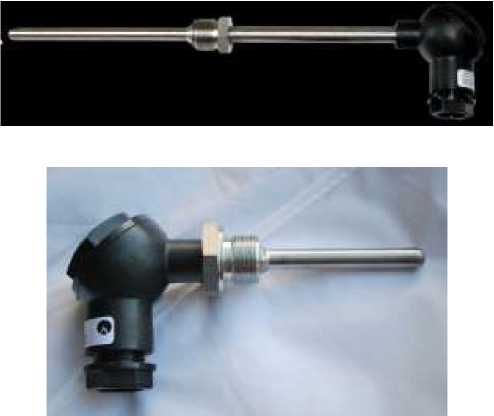

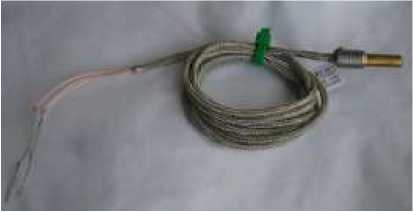

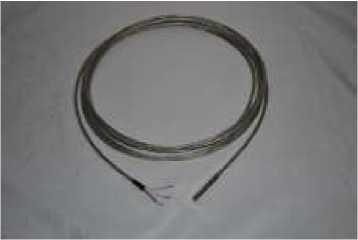

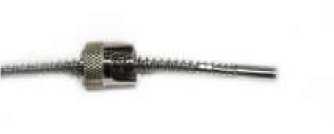

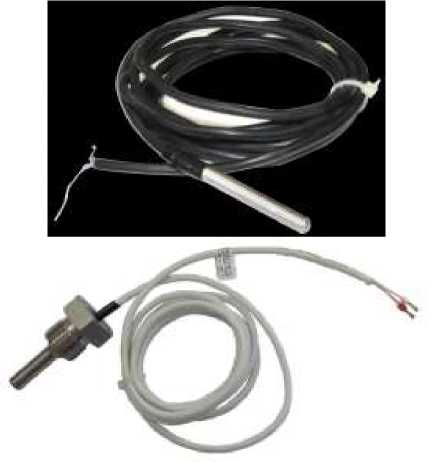

Рисунок 2 - Общий вид термопреобразователей сопротивления с кабельными выводами модели ХХ4

Приказ Росстандарта №1694 от 16.08.2018, https://oei-analitika.ru
Приказ Росстандарта №1694 от 16.08.2018, https://oei-analitika.ru

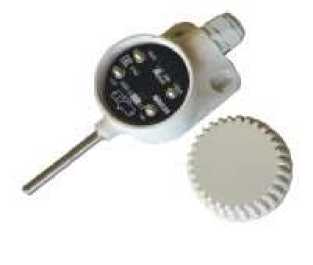

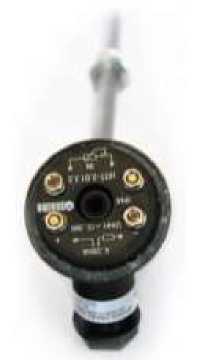

Рисунок 3 - Общий вид термопреобразователей сопротивления со встроенным нормирующим преобразователем

Пломбирование ТС не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) нормирующего преобразователя ТС (только для ТС со встроенным НП) состоит из встроенной в корпус средства измерений «Термопреобразователи сопротивления ДТС» части ПО.

Для функционирования преобразователей необходимо наличие встроенной части ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные встроенной части ПО представлены в таблицах 1-4.

Таблица 1

Идентификационные данные (признаки)

Значение

Наименование ПО

НПТ-2

Идентификационное наименование ПО

NPT02 v2 00.hex

Номер версии (идентификационный номер) ПО ( )

2.0

Цифровой идентификатор программного обеспечения

по номеру версии

Таблица 2

Идентификационные данные (признаки)

Значение

Наименование ПО

НПТ-3

Идентификационное наименование ПО

НПТ3 ПО 1.06.hex

Номер версии (идентификационный номер) ПО ( )

1.6

Цифровой идентификатор программного обеспечения

по номеру версии

Таблица 3

Идентификационные данные (признаки)

Значение

Наименование ПО

PR 4-20 мА

Идентификационное наименование ПО

tok.bin

Номер версии (идентификационный номер) ПО ( )

6.13.1002

Цифровой идентификатор программного обеспечения

по номеру версии

Таблица 4

Идентификационные данные (признаки)

Значение

Наименование ПО

PR 4-20 мА + HART

Идентификационное наименование ПО

hart.bin

Номер версии (идентификационный номер) ПО ( )

6.13.1002

Цифровой идентификатор программного обеспечения

по номеру версии

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-20 1 4, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Метрологические и технические характеристики

Таблица 5

Класс допуска по

ГОСТ

6651-2009

Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры), °С

Диапазон измерений температуры (1), °С

Платиновый

ТС, ЧЭ

Медный ТС,

ЧЭ

Никелевый

ТС, ЧЭ

А

W 0.15

F 0.15

±(0,15+0,002|t|)

от -100 до +450

от -50 до +100

-

В

W 0.3

F 0.3

±(0,3+0,005|t|)

от -196 до +660

от -50 до +200

-

С W 0.6 F 0.6

±(0,6+0,01|t|)

от -196 до +660

от -180 до +200

от -60 до +180

Примечание:

(1) Указаны предельные значения. Конкретный диапазон, в зависимости от типа применяемого чувствительного элемента, материала защитной арматуры и наличия НП, указан в паспорте и на шильдике ТС.

Таблица 6

Наименование характеристики

Значение характеристики в з от модификации Т

>ависимости

С

для ТС

с платиновыми

ЧЭ

для ТС с медными ЧЭ

для ТС

с никелевыми

ЧЭ

1

2

3

4

Верхний предел измерений температуры ТС от верхнего значения диапазона измерений, указанного в таблице 1

1/3 для платиновых ТС

не менее 3/4

-

Номинальное значение сопротивления ТС при 0 °C (Ro), Ом

50; 100; 500; 1000

Пределы допускаемой основной приведенной погрешности термопреобразователей сопротивления с унифицированным сигналом, %, не более

±0,25; ±0,5

±0,5; ±1,0

±1,0

Пределы допускаемой дополнительной приведенной погрешности ТС со встроенным НП, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона, от предела допускаемой основной приведенной погрешности

0,2

Нормальные условия применения узлов коммутации

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, %

от +10 до +30

95

от 84,0 до 106,7

1

2

3

4

Рабочие условия применения узлов коммутации

  • - температура окружающей среды, °С

  • - относительная влажность воздуха,

от -60 до +85

%, не более

95

- атмосферное давление, %

от 84,0 до 106,7

Электрическое сопротивление изоляции ТС при температуре от +10 до +30 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее

100

Диаметр защитной арматуры, мм

от 5 до 10

Длина монтажной части, мм

от 20 до 2000

Масса, г

от 14 до 700

Напряжение питания со встроенным

НП, В

от 12 до 36

Средняя наработка ТС до отказа при значении вероятности безотказной работы 0,95, ч, не менее:

- для платиновых ТС, работающих

в диапазоне температур от -50 до +250 °С

40000

- для платиновых ТС, работающих в диапазоне температур от -196 до -50 °С и от +250 до +450 °С

15000

- для платиновых ТС, работающих в диапазоне температур от +450 до +660 °С

8000

- для медных ТС, работающих в диапазоне температур от -180 до +200 °С

15000

Средний срок службы, лет, не менее

10

Степень защищенности узлов коммутации ТС от воздействия окружающей среды в соответствии с ГОСТ 14254-2015

IP54, IP65, IP67

Устойчивость к воздействию синусоидальных колебаний в соответствии с ГОСТ Р 52931-2008

- ТС без монтажных элементов

V2

(в гладкой защитной арматуре)

- остальные ТС

N2

Знак утверждения типа

наносится на корпус ТС при помощи наклейки или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Термопреобразователь сопротивления

Согласно ТУ

1 шт.

В соответствии с заказом

Паспорт

КУВФ.405210.003ПС

1 экз.

Допускается поставка 1 экз. на каждое изделие или на партию однотипных изделий при поставке в один адрес

Руководство по эксплуатации

КУВФ.405210.003РЭ

1 экз.

Методика поверки

КУВФ.405210.003МП

1 экз.

По требованию заказчика

Примечание: допускается комплектование ТС паспортом, объединенным с руководством по эксплуатации.

Поверка

осуществляется:

  • - по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки» - для ТС без нормирующих преобразователей;

  • - по Инструкции КУВФ.405210.003 МП «Термометры сопротивления ДТС со встроенным нормирующим преобразователем. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС», в декабре 2009 г. - для ТС со встроенным нормирующим преобразователем.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);

Калибраторы-измерители унифицированных сигналов эталонные ИКСУ-2000 (Регистрационный № 20580-00);

Вольтметры универсальные В7-46 (Регистрационный № 11204-88);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ДТС

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

ТУ 4211-023-46526536-2009 «Термопреобразователи сопротивления ДТС. Технические условия».

Изготовитель

Общество с ограниченной ответственностью ООО «Производственное Объединение ОВЕН» (ООО «ПО ОВЕН»)

ИНН 7722127111

Адрес: 111024, г. Москва, 2-я ул. Энтузиастов, д.5, корп. 5

Тел.: +7 (495) 221-60-64

Факс: +7 (495) 728-41-45

Web-сайт: http://www.owen.ru

Е-mail: support@owen.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г.Москва, ул.Озерная, д.46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
