Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2153

Регистрационный № 20835-05

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01

Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01 (далее - мерники) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости.

Мерники с шифром «01» и «01П» предназначены для поверки технических мерников 2 класса, измерительных резервуаров, топливораздаточных колонок (далее ТРК) или других дозаторов бензина и дизельного топлива, позволяющих измерить дозу рабочей жидкости при температуре +20 °С в объеме полной вместимости.

Мерники со специальной шкалой (СШ) позволяют измерять объем при температуре [(минус 20)-(+30)] °С с приведением к +20 °С.

Мерники со специальной шкалой (СШ) могут быть использованы без учета температурной шкалы при условии, что температура рабочей жидкости и окружающей среды находится в пределах 20±5°С.

Принцип работы мерника заключается в следующем:

• - мерник устанавливается в вертикальное положение, которое контролируется ампулой уровня;

• - в предварительно смоченный мерник рабочая жидкость подается непосредственно в горловину или в приемное отверстие пеногасителя. После заполнения мерника производится определение объема жидкости. При этом центральная риска шкалы соответствует номинальной вместимости мерника при температуре +20°С.

Мерники, изготавливаемые:

• - без пеногасителя имеют шифр «01»;

• - с пеногасителем имеют шифр «01П»;

• - с пеногасителем и специальной шкалой имеют шифр «СШ».

Мерники М2Р имеют полимерное покрытие, на мерниках М2Р, изготовленных из нержавеющей стали допускается отсутствие полимерного покрытия.

Все мерники вместимостью от 2 до 5000 дм³ комплектуются одной или двумя ампулами уровня, для контроля установки мерника в вертикальное положение.

Мерники, по требованию заказчика могут иметь один или несколько термокарманов, для измерения температуры.

Длина шкалы мерников шифром «01» и «01П» составляет ±(1-5)% номинальной вместимости мерника. Допускается несимметричное исполнение шкалы вверх и вниз от номинала мерника. Цена деления шкалы соответствует погрешности мерника.

Мерники с шифром «01» и «01П» состоят из резервуара, измерительной горловины с водомерной трубкой или прозрачными окнами, измерительной шкалы и ампулы для контроля установки мерника в вертикальное положение. Мерники вместимостью 10 дм³ и более устанавливаются на раме и снабжены сливным краном или заливным и сливным кранами.

Мерники номинальной вместимостью от 2 до 10 дм³ могут изготавливаться без опор с плоским дном.

В состав мерников с шифром «01П» входит пеногаситель, который герметично крепится на горловине мерника.

Все мерники вместимостью 20 дм³ и более могут иметь кран для доведения жидкости до отметки номинальной вместимости.

Мерники со специальной шкалой М2Р-10-СШ, М2Р-20-СШ, М2Р-50-СШ состоят из:

• - резервуара, измерительной горловины с водомерной трубкой, двух температурных шкал с интервалом температур [(минус 20) - (+30)] °С, для измерения объема бензина «Б», и объема дизельного топлива «ДТ», с приведением объема к +20 °С;

• - подвижного визира, у которого с левой стороны указана номинальная вместимость мерника, на правой стороне визира нанесена нулевая отметка и отметки, соответствующие значениям ±0,25% и ±0,5% номинальной вместимости мерника;

• - пеногасителя;

• - ампулы уровня, для контроля установки мерника в вертикальное положение.

Рабочая жидкость подается в предварительно смоченный мерник через приемное отверстие пеногасителя. После заполнения мерника производится измерение температуры рабочей жидкости внутри резервуара при помощи термометра и устанавливается подвижной визир таким образом, чтобы его центральная риска была совмещена с риской температурной шкалы («Б» или «ДТ»), которая соответствует температуре рабочей жидкости.

Областью применения мерников со специальной шкалой являются автозаправочные станции (АЗС), а также предприятия имеющие дозаторы светлых нефтепродуктов.

Общий вид мерников представлен на рисунке 1.

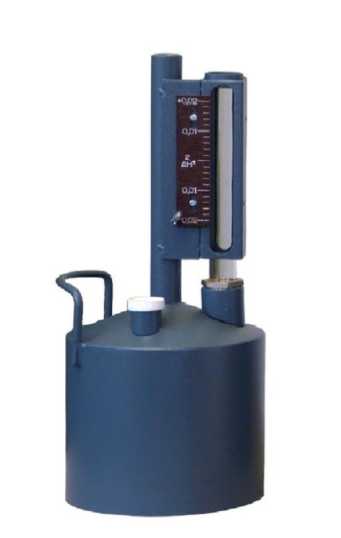

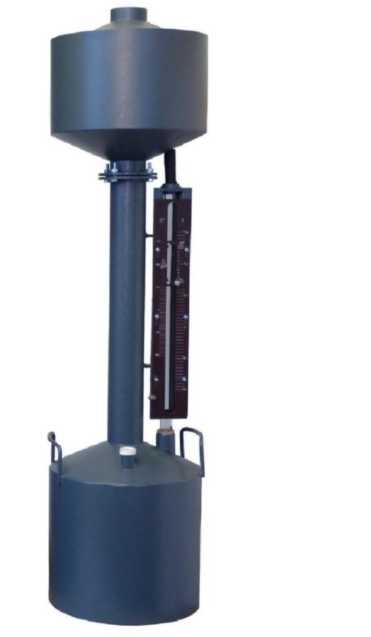

Рисунок 1 - Общий вид мерников

Пломбировка мерников осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные с помощью проволоки, проведенной через специальные отверстия в шкале мерника и в сливных кранах.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

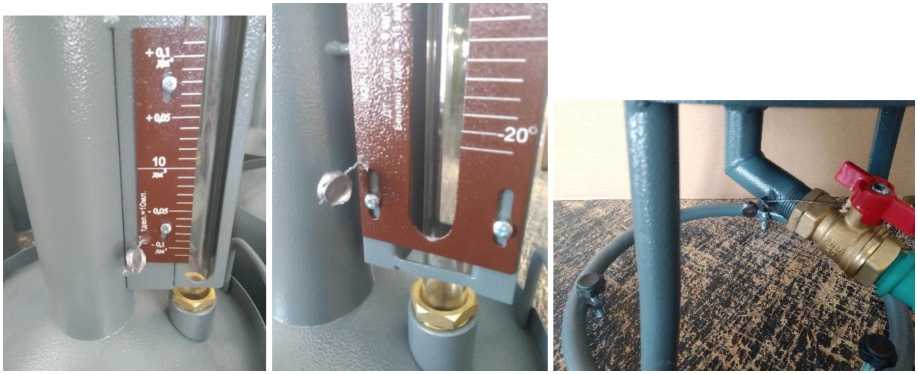

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников

Заводской номер мерников в цифровом формате наносится в верхнюю часть резервуара мерника методом лазерной гравировки. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

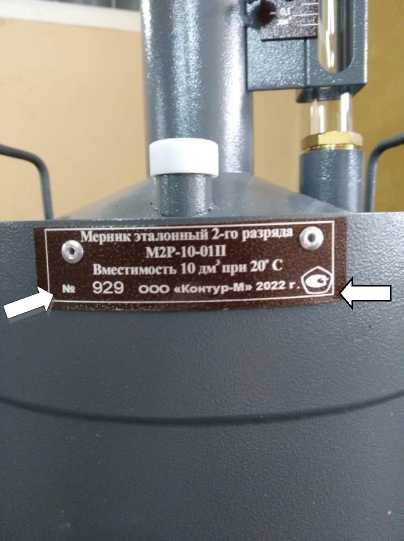

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Метрологические и технические характеристики

Таблица 1 -

Таблица 2 - Основные технические характеристики

Таблица 3 -

и масса

Цена деления температурной шкалы 1 °С для мерников с шифром «СШ» соответствует следующим объемам:

Знак утверждения типа наносится на маркировочную табличку, нанесения знака - гравировка. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в разделе 4 «Устройство и принцип действия» паспорта.

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Технические условия ТУ 4381-002-50618805-00 «Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01».

Общество с ограниченной ответственностью «Контур-М» (ООО «Контур-М») ИНН 1660038429

Юридический адрес: 420071, г. Казань, ул. Мира, д. 51, кв. 118 Адрес места осуществления деятельности: 422701, Республика Татарстан, Высокогорский м.р-н, Высокогорское с.п., тер. Промышленная зона Киндери, зд. 19 Телефон: +7 (843) 202-31-70

Web-сайт: www.merniki.ru

E-mail: kontur_m16@mail.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2153

Регистрационный № 43290-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители параметров электрических и магнитных полей П3-70/1

Измерители параметров электрических и магнитных полей П3-70/1 (далее - измерители) предназначены для измерений следующих параметров электрических и магнитных полей, создаваемых техническими средствами:

• - напряженности переменных магнитных полей и магнитной индукции;

• - напряженности переменных электрических полей в пространстве;

• - напряженности переменных электрических полей от экрана видеомонитора;

• - напряженности электростатических полей в пространстве.

Принцип действия измерителей основан на преобразовании электромагнитного поля в напряжение электрического сигнала с амплитудой пропорциональной величине измеряемого параметра.

Полученное в результате преобразования электрическое напряжение поступает на фильтр с заданной полосой частот и детектор. Затем сигнал преобразуется в цифровую форму с помощью аналого-цифрового преобразователя.

В изотропных антеннах-преобразователях идет одновременный процесс измерений трех ортогональных составляющих вектора исследуемого параметра. В цифровом виде эти значения поступают на микропроцессор, где вычисляется вектор: результирующее значение измеренного сигнала.

Полученное значение отображается на индикаторе в единицах измеряемого параметра.

Используемый в измерителях микропроцессор кроме математических операций осуществляет несколько дополнительных функций:

• - сохранение измеренного значения в архиве;

• - фиксирование от одного до трех измеренных значений на индикаторе и, при необходимости, последующее их удаление;

• - переключение в режим, при котором на индикаторе отображается не только вектор измеряемой величины, но и три его ортогональные составляющие;

• - установка точного времени;

• - контроль разряда аккумуляторов.

Измерители состоят из измерительного блока и сменных антенн, подсоединяемых к нему с помощью кабеля.

Измерительный блок имеет корпус, на верхней панели которого расположены индикатор и клавиатура. В корпусе имеется отсек для батареи аккумуляторов.

Комплект сменных антенн включает в себя антенны следующих типов:

• - для измерения напряженности переменных магнитных полей и магнитной индукции антенны магнитные АМ I/50, АМ II и АМ 3;

• - для измерения напряженности переменных электрических полей в пространстве антенны электрические АЭ I/II, АЭ 50 и АЭ 3/50;

• - для измерения напряженности переменных электрических полей от экрана видеомонитора дисковый пробник ДП I/II;

• - для измерения напряженности электростатических полей в пространстве антенна электростатическая АЭС 1.

Каждая антенна имеет один или несколько переключаемых с клавиатуры прибора режимов измерения, отличающихся частотным диапазоном или уровнем измеряемого параметра.

Каждому режиму измерения присвоено краткое цифробуквенное обозначение, которое высвечивается на индикаторе при измерениях.

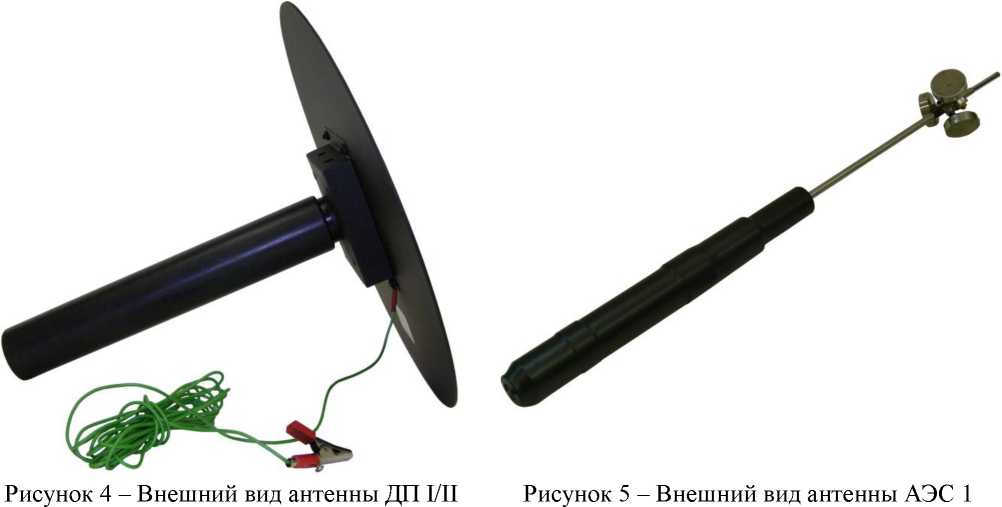

Внешний вид измерителя и его составных частей приведены на рисунках 1-5, место пломбировки от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера приведены на рисунке 1.

Место нанесения

Место нанесения знака

утверждения типа

заводского номера

Место пломбировки от несанкционированного доступа

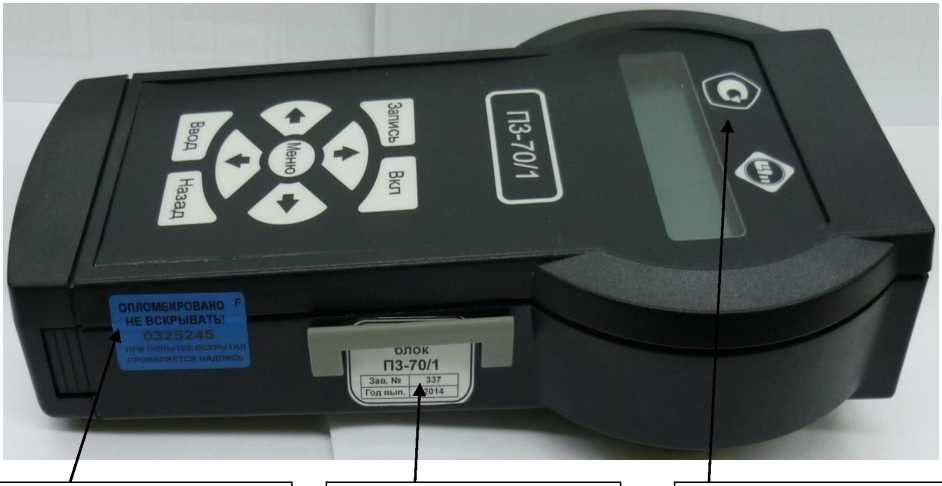

Рисунок 1 - Внешний вид измерителя

Заводской номер наносится типографским способом на шильдик на боковую панель измерителя. Формат нанесения заводского номера цифровой. Нанесение знака поверки на корпус не предусмотрено.

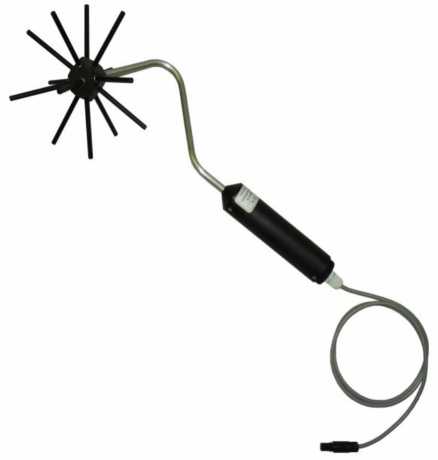

Рисунок 2 - Внешний вид антенн АМ I/50, АМ II и АМ 3

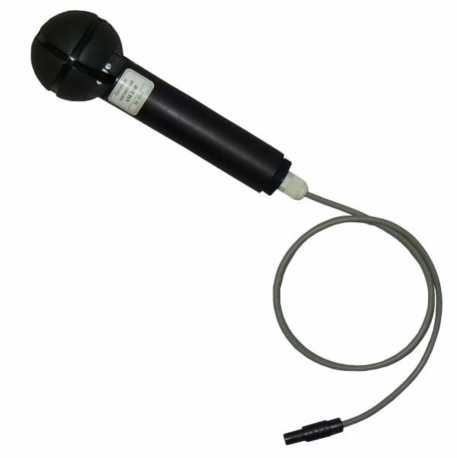

Рисунок 3 - Внешний вид антенн АЭ I/II, АЭ 50 и АЭ 3/50

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

наносится на переднюю панель измерителя и на титульные листы паспорта ПАЭМ.411180.007 ПС и руководства по эксплуатации ПАЭМ.411180.007 РЭ типографским способом.

Таблица 4 - Комплектность

изложены в разделе 6 «Выполнение измерений» документа ПАЭМ.411180.007 РЭ «Измеритель параметров электрических и магнитных полей П3-70/1. Руководство по эксплуатации».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 51070-97 «Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний»;

ГОСТ Р 8.805-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;

ГОСТ Р 8.564-96 «Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0 .. 20 кГц»;

ТУ 6685-007-07614596-09 (ПАЭМ.411180.007) «Измеритель параметров электрических и магнитных полей П3-70/1. Технические условия».

Открытое акционерное общество   «Научно-производственное   предприятие

«Циклон-Тест» (ОАО НПП «Циклон-Тест»)

Адрес: 141190, Московская обл., г. Фрязино, Заводской пр-д, д. 4

Телефон/факс: +7(495) 995-72-07.

E-mail: pr@ciklon.ru

Web-сайт: http://www.ciklon.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Место нахождения (юридический адрес): 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес предприятия: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.

Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
