МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 января 2020 г.                                             _№   62

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 47049 «Весы электронные крановые МК» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Мегавес» б/д, приказываю:

• 1. Внести изменения в описание типа на весы электронные крановые МК, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 50301-12, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 2301-312-2019 «ГСП. Весы электронные крановые. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 октября 2019 г., и распространить действие документа на весы электронные крановые МК, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 47049 «Весы электронные крановые МК», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50301-12, в связи с внесением изменений в документ на методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии

с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036E1B07E0FB80EA118900BCB6DO9O Кому выдан: Голубев Сергей Сергеевич Действителен; с 06.11,2019 до 06.11.2020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные крановые МК (далее - весы) предназначены для статических измерений массы грузов, транспортируемых кранами, тельферами и другими подъемными устройствами.

Принцип действия весов состоит в том, что под действием подвешенного к весам груза происходит деформация упругого элемента, что приводит к разбалансу тензорезисторного моста. Сигнал разбаланса моста поступает в аналого-цифровой преобразователь, обрабатывается микроконтроллером и затем поступает в индикатор или терминал для последующей обработки и индикации результатов измерения.

Конструкция весов состоит из грузоприемного устройства, весоизмерительного датчика, защитного корпуса, индикатора или терминала, аккумуляторной батареи и устройства для подвешивания весов. Грузоприемное устройство представляет собой крюк или такелажную скобу и служит для подвеса грузов.

В весах предусмотрены следующие устройства:

• - устройство первоначальной установки нуля;

• - полуавтоматическое устройство установки нуля;

• - устройство выборки массы тары;

• - устройство контроля степени заряженности аккумуляторной батареи.

• - устройство автоматической корректировки показаний весов в зависимости от температуры окружающей среды.

12 модификации весов отличаются пределами допускаемой погрешности, максимальными и минимальными нагрузками, действительной ценой деления, габаритными размерами и массой.

Весы выпускаются в следующих вариантах исполнений:

• - весы со встроенным индикатором и устройством дистанционного управления, которое позволяет дистанционно использовать устройство выборки массы тары (в обозначении весов указывается буква«С»);

• - весы с внешним терминалом с клавишами управления, оснащенные модулем связи Bluetooth (в обозначении весов указывается буква «Д»). В дополнение к штатному терминалу, могут использоваться сертифицированные в Российской Федерации устройства, содержащие модуль Bluetooth для приема и индикации результатов взвешивания от весов и снабженные специализированными (Btkrxx) либо стандартными программными приложениями (например: HyperTerminal, ZOC, Serial Bluetooth Terminal);

• - весы со встроенным индикатором в облегченном защитном корпусе и устройством дистанционного управления (в обозначении весов указывается буква «Л»).

Внешний индикатор весов в исполнении «Д» имеет последовательный интерфейс RS-232C для подключения к персональному компьютеру.

Обозначение весов МК-ХВ, где

МК - весы электронные крановые МК;

Х - максимальная нагрузка в килограммах;

В - вариант исполнения весов.

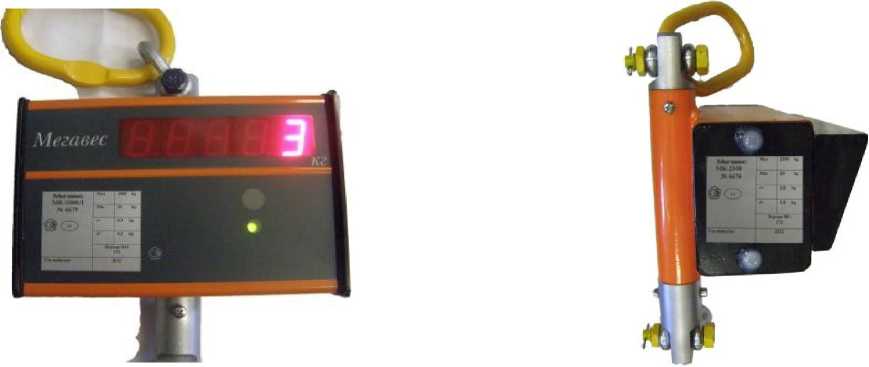

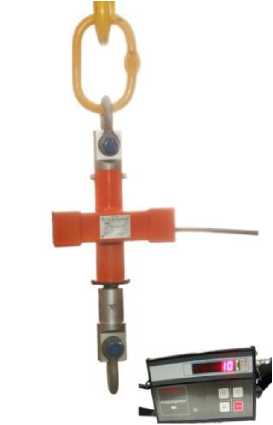

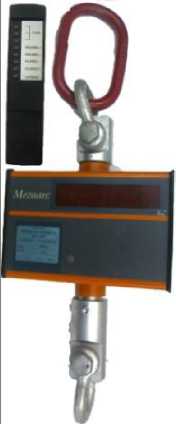

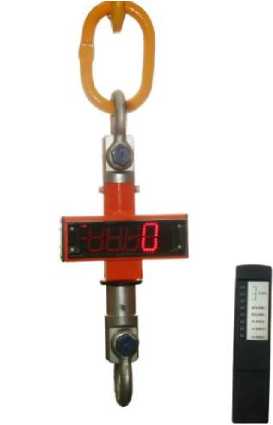

Рисунок 1 - Общий вид весов электронных крановых МК

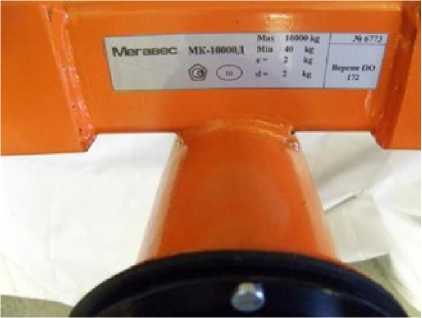

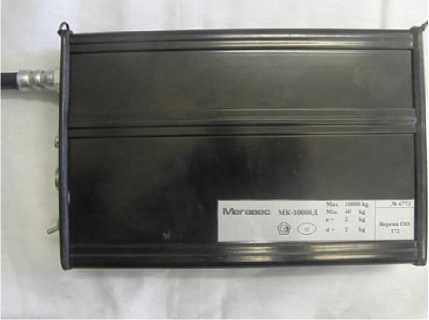

Маркировка весов исполнения Д

Маркировка весов исполнения Л

Маркировка весов исполнения

Рисунок 2 - Маркировка весов электронных крановых МК

Маркировка весов выполнена в виде разрушаемой при удалении фирменной наклейки, закрепленной на корпусе весов и терминале (для весов варианта исполнения Д), на которой нанесено:

торговая марка изготовителя;

-    модификация весов;

-    класс точности;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочный интервал (e);

-    действительная цена деления (d);

-    знак утверждения типа;

-    серийный номер весов;

-    версия программного обеспечения.

В весах предусмотрена защита компонентов и предварительно установленных регулировок (регулировки чувствительности (юстировки)) следующими средствами:

1) Весы снабжены программным несбрасываемым счетчиком, показания которого увеличиваются на единицу автоматически при каждой юстировке.

Процедура проверки показания счетчика:

Для исполнения «С» и исполнения «Л»: нажать кнопку «Тара», держать до появления числа «7», затем отпустить. На электронном табло весов высветятся сначала номер версии программного обеспечения, затем цифровой идентификатор программного обеспечения, далее содержимое счетчика числа юстировок;

Для варианта исполнения «Д»: после включения весов зажать кнопку «ТАРА» на терминале, держать до появления числа «7», затем отпустить. Далее одновременно нажать кнопку Р и кнопку О . На электронном табло терминала высветятся сначала номер версии программного обеспечения, затем цифровой идентификатор программного обеспечения, далее содержимое

счетчика числа юстировок.

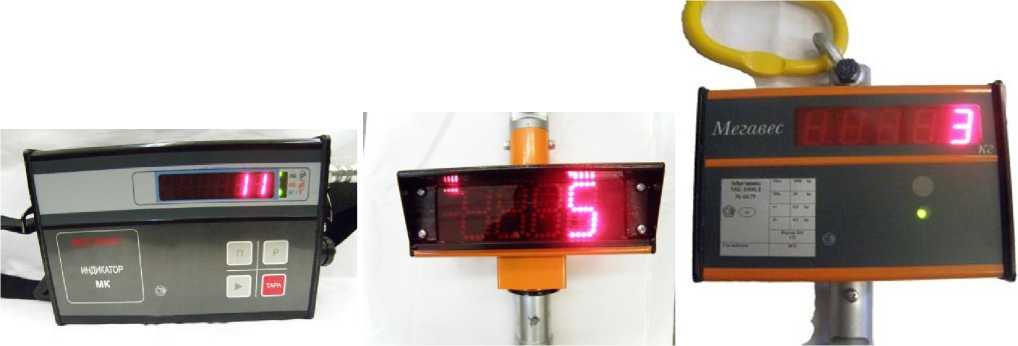

Исполнение Д               Исполнение С           Исполнение Л

Рисунок 3 - Индикация кода юстировки

2) Для защиты конструкции весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются.

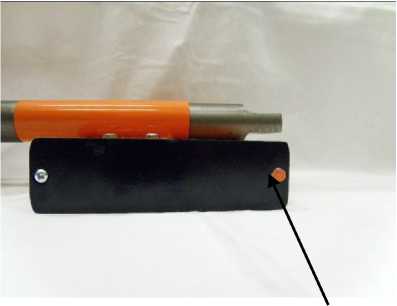

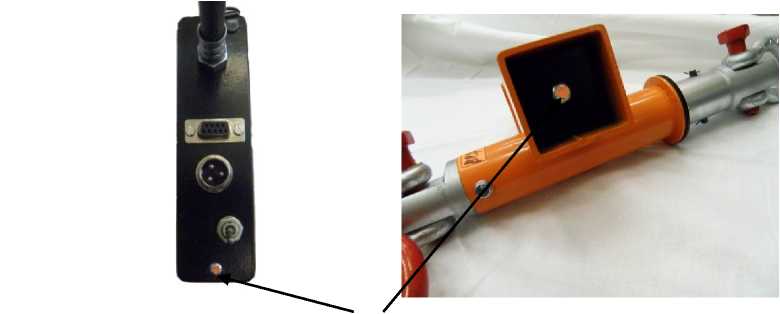

Места для нанесения знаков поверки для варианта исполнения Д

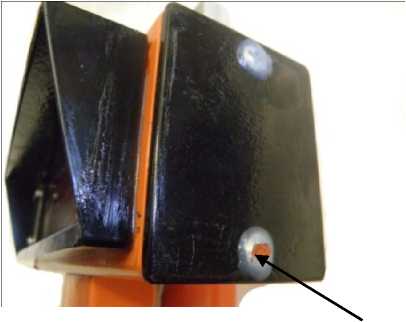

Место для нанесения знака поверки для варианта исполнения Л

Место для нанесения знака поверки для варианта исполнения С

Рисунок 4 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения знака поверки

В весах используется встроенное программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано, загружено или прочитано после поверки без нарушения пломбы.

Идентификация программы: номер версии программного обеспечения (ПО), цифровой идентификатор ПО отображается на дисплее индикатора при вызове через меню пользователя.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 -Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 -Габаритные размеры и масса

наносится на титульный лист руководства по эксплуатации типографским способом. Для варианта исполнения «Д» знак утверждения типа наносится на фирменную наклейку, закрепленную на грузоприемном устройстве весов и на внешнем терминале, фотохимическим способом. Для варианта исполнения «Л» знак утверждения типа наносится на фирменную наклейку, закрепленную на встроенном индикаторе, фотохимическим способом. Для варианта исполнения «С» знак утверждения типа наносится на фирменную наклейку, закрепленную на грузоприемном устройстве весов, фотохимическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 2301-312-2019 «ГСИ. Весы электронные крановые МК. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.10.2019 г.

Основные средства поверки:

эталонные гири 4-го разряда согласно Государственной поверочной схеме для средств измерений массы, утвержденной приказом Росстандарта от 29 декабря 2018 № 2818;

рабочие эталоны 1-го разряда согласно Государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22 октября 2019 № 2498 с пределами допускаемой относительной погрешности 6 = 0,017 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на пломбу на корпусе весов.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 4274-001-54316181-2012 Весы электронные крановые МК. Технические условия

Общество с ограниченной ответственностью «Мегавес» (ООО «Мегавес»)

ИНН 7805223436

Адрес: 196084, Санкт-Петербург, ул. Парковая, д.6, лит. Л.

Телефон: (812) 331-59-42

Web-сайт: www.megaves.su

E-mail: 1009886@mail.ru

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10.

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru, http://www.vniim.ru
