МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

13 июля 2018 г.                                            №    1469

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 54498 «Тепловизоры инфракрасные Fluke моделей Ti200, Ti300, Т1400» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Флюк СИАЙЭС» от 16 апреля 2018 г. № 110/04-18 и № 112/04-18 приказываю:

• 1. Внести изменения в описание типа на тепловизоры инфракрасные Fluke моделей Ti200, Т1300, Ti400, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56816-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить поверку по документу МП 56816-14 с изменением № 1 «Тепловизоры инфракрасные Fluke моделей Ti200, Ti300, Ti400. Методика поверки» и распространить действие документа на тепловизоры инфракрасные Fluke моделей Ti200, Ti300, Т1400, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа № 54498

«Тепловизоры инфракрасные Fluke моделей Ti200,  Ti300,  Ti400»,

зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56816-14, в связи с заменой документа на поверку.

• 4.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(-------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тепловизоры инфракрасные Fluke моделей Ti200, Ti300, Ti400 (далее по тексту -тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Тепловизоры моделей Ti200, Ti300, Ti400 отличаются друг от друга по техническим и метрологическим характеристикам и имеют исполнения, различающиеся частотой захвата изображений (9 Гц или 60 Гц).

В тепловизорах используются: система оптической автофокусировки Fluke LaserSharp Auto Focus System, либо ручная фокусировка; система аннотации фотографий IR-PhotoNotes для создания и связывания с ИК-изображением до пяти визуальных снимков различных объектов, текст или другую информацию, относящуюся к анализу данных и созданию отчетов; поддерживается технология IR-Fusion для наложения друг на друга совмещенных изображений в видимом и ИК-спектре, а также обладают функцией подключения через HDMI порт.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством прямого подключения к USB порту компьютера или при помощи беспроводной передачи данных (WiFi, Bluetooth) на компьютер или мобильное устройство.

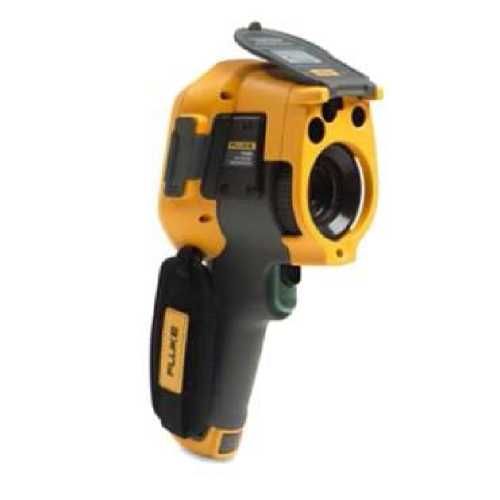

Фотография общего вида тепловизоров приведена на рисунке 1.

Рисунок 1 - Общий вид тепловизоров Fluke моделей Ti200, Ti300, Ti400

Пломбирование тепловизоров не предусмотрено.

Программное обеспечение (ПО) тепловизоров состоит из двух частей: встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, недоступное для внешней модификации.

Уровень защиты встроенного ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1

Автономная часть ПО «SmartView» устанавливается на персональный компьютер и предназначена для анализа сохраненных в тепловизоре изображений, составления различных отчетов по данным измерений, а также для управления тепловизором с помощью USB-интерфейса (только для Ti400).

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Технические характеристики дополнительного телескопического объектива ИК-диапазона приведены в таблице 3.

Таблица 3

Технические характеристики дополнительного широкоугольного объектива ИК-диапазона приведены в таблице 4.

Таблица 4

наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.

Комплектность поставки тепловизоров приведена в таблице 5.

Таблица 5

осуществляется по документу МП 56816-14 с изменением № 1 «Тепловизоры инфракрасные моделей Ti200, Ti300, Ti400. Методика поверки», утвержденному ФГУП «ВНИИМС», 05.03.2018 г.

Основные средства поверки:

- Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, с диапазоном воспроизводимых температур от -20 до +1200 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация фирмы-изготовителя.

Фирма «Fluke Corporation», США

Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA

Web-сайт: www.fluke.com

Общество с ограниченной ответственностью «Флюк СИАЙЭС» (ООО «Флюк СИАЙЭС») ИНН: 7714829526

Адрес: 125167, г. Москва, Ленинградский проспект, д. 37 к. 9

Телефон: (495) 664-75-19

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
