ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные многофункциональные СЕ207
Назначение средства измеренийСчетчики электрической энергии однофазные многофункциональные СЕ207 (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, коэффициентов мощности, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.
Описание средства измеренийПринцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике.
Счетчики в зависимости от исполнения предназначены для внутренней или наружной установки в зависимости от исполнения корпуса.
Исполнения счетчиков для внутренней установки, применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды в жилых и в общественных зданиях, счетчики для наружной установки могут использоваться без дополнительной защиты от окружающей среды, и устанавливаются на опору линии электропередачи. Счетчики применяются в бытовом и в промышленном секторе.
Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).
Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, датчики тока (шунты и/или трансформаторы тока), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, индикаторы функционирования, для исполнений внутренней установки - жидкокристаллический индикатор для просмотра измеряемой информации, клавиатуру с одной или несколькими кнопками.
Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.
В зависимости от настройки счетчики могут вести измерение и учет только потребленной активной или потребленной и отпущенной активной и реактивной электрической энергии суммарно и по тарифам указанным в тарифных программах счетчика.
Счетчики в зависимости от исполнения и настройки обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам:
- количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;
- архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет.;
- графиков (профилей) активных и реактивных мощностей (потребления и отпуска), напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут за период;
- архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц, с датой и временем их достижения;
- среднеквадратического значения напряжения;
- среднеквадратических значений тока по фазе и/или нулю;
- активной мощности по фазе и / или нулю;
- реактивной мощности по фазе и / или нулю;
- полной мощности по фазе и / или нулю;
- коэффициента мощности по фазе и / или нулю;
- частоты измерительной сети;
- для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «S» с характеристиками процесса измерений по ГОСТ 30804.4.30-2013, указанными в таблице 4:
- прерывания напряжения;
- глубины последнего и не менее 11 предыдущих провалов напряжения;
- длительности последнего и не менее 11 предыдущих провалов напряжения;
- последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;
- длительности последнего и не менее 11 предыдущих перенапряжений;
- отрицательное и положительное отклонения напряжения электропитания;
- отклонение частоты;
- оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 32144-2013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателей для которых выполняется оценка соответствия нормам отмечен знаком «***» в таблице 6.
В качестве основного интервала времени используемого при объединении результатов измерений показателей качества электроэнергии, используется интервал кратный 20 мс времени счетчика, несинхронизированный с периодом основного тона сигнала напряжения.
В счетчиках в зависимости от исполнения предусмотрена функция реле управления нагрузкой потребителя (модификация Q) и (или) реле сигнализации (модификация S).
Счетчики в зависимости от исполнения обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, результатов автоматической самодиагностики работы, фактов вскрытий клеммой крышки и корпуса, отклонений параметров сети, отклонений показателей качества электроэнергии.
Счетчики исполнения F обеспечивают фиксацию электромагнитных воздействий.
Счетчики в зависимости от исполнения имеют один или два электрических испытательных выходов (телеметрические выходы).
Счетчики имеют оптические испытательные выходы (индикаторы работы).
Счетчики исполнения L имеют подсветку жидкокристаллического индикатора. Счетчики исполнения D поставляются с дополнительным индикаторным устройством, осуществляющим обмен информацией со счетчикам по интерфейсу удаленного доступа.
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и/или интерфейсы удаленного доступа, в зависимости от исполнения счетчика.
Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.
Протокол обмена по оптическому порту и интерфейсам удаленного доступа, в зависимости от исполнения счетчика соответствует стандартам IEC 62056 (DLMS/COSEM) «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой», DLP, ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными», протокол CE, протокол ModBus, протокол SMP, протокол СПОДЭС. Перечень поддерживаемых протоколов обмена может быть раширен производителем. Поддерживаемые протоколы обмена указаны в эксплуатационной документации счетчика.
Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools» (далее -nporpaMMf обслуживания).
Структура условного обозначения модификаций счетчиков приведена на рисунке 1.
Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунках 2 и 3.
СЕ207 XX.XXX.X.XXX.XXX ХХХ
-------- Обозначение встроенного модуля связи, при его наличии, а также обозначение протокола обмена (при необходимости).
------------- Дополнительные функции:
См. таблицу *.
------------------Интегрированные интерфейсы связи:
См. таблицу *.
---------------------- Количество измерительных элементов:
-
1 - счетчик с одним датчиком тока (в цепи фазы);
-
2 - счетчик с двумя датчиками тока (в цепи фазы и нейтрали).
-----------------------Базовый или номинальный (максимальный) ток:
5 - 5(60) А;
6 - 5(100) А;
8 - 10(100) А;
9 - 5(80) А.
------------------------ Номинальное напряжение:
4 - 230 В.
---------------------------- Класс точности:
1 - 1 по активной энергии;
7- 1/1 по активной/реактивной энергии;
8 - 1/2 по активной/реактивной энергии.
-----------------------------Тип и номер корпуса:
S7 - для установки в щиток;
R7 - для установки на рейку;
C4 - для наружной установки.
Рисунок 1 - Структура условного обозначения счетчиков
Примечание: * - количество символов определяется наличием дополнительных программноаппаратных опций в соответствии с таблицами 1 и 2.
Таблица 1*
|
№ п/п |
Обозначение |
Интерфейс |
|
1 |
O |
Оптический порт |
|
2 |
I |
Irda (инфракрасный) |
|
3 |
A |
RS485 |
|
4 |
E |
RS232 |
|
5 |
M |
MBUS |
|
6 |
P |
PLC |
|
7 |
R1 |
Радиоинтерфейс со встроенной антенной |
|
8 |
R2 |
Радиоинтерфейс с внешней антенной |
|
9 |
R3 |
Радиоинтерфейс с возможность переключения на работу с внутренней или внешней антенной |
|
10 |
G |
GSM |
|
11 |
B |
USB |
|
12 |
C |
Картоприемник |
|
13 |
N |
Ethernet |
|
14 |
W |
WiFi |
|
15 |
K |
Клавиатура |
|
16 |
T |
Bluetooth |
|
17 |
F |
NFC |
|
18 |
D |
RFID |
Таблица 2*
|
№ п/п |
Обозначение |
Дополнительная функция |
|
1 |
Q |
Реле управления нагрузкой потребителя |
|
2 |
S |
Реле сигнализации |
|
3 |
D |
Внешний дисплей |
|
4 |
U |
Показатели качества электрической энергии |
|
5 |
V |
Электронные пломбы |
|
6 |
L |
Подсветка жидкокристаллического индикатора |
|
7 |
F |
Датчик электромагнитного воздействия |
|
8 |
N |
Внешнее питание интерфейса |
Примечание: * - перечни литер обозначающих исполнения модулей связи и дополнительных функций могут быть расширены производителем. Описание вновь введенных литер приведено в эксплуатационной документации на счетчики и на сайте производителя. Дополнительные литеры могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.
Заводские номера, идентифицирующие каждый из счетчиков, наносятся на лицевую панель счетчика, офсетной печатью (или другим способом, не ухудшающим качества).
Место нанесения Знака поверки
DDOQOOOOO
водского номера
Место пломбирования электроснабжающей организации
Место
Нанесения за-
R=2000 имп/(квар-ч|(2 >

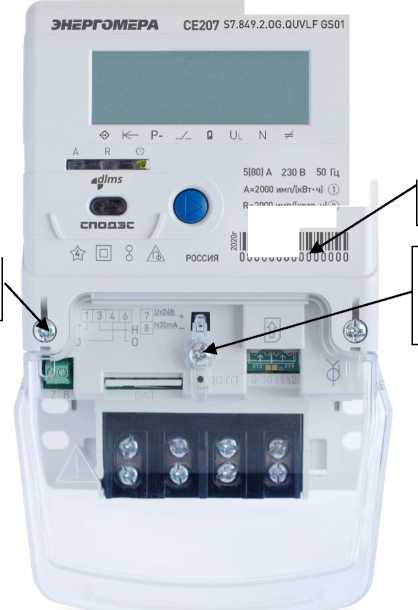

Рисунок 2 - Общий вид счетчика CE207 S7
Место нанесения заводского номера
Место нанесения Знака поверки
Место пломбирования электроснабжающей организации

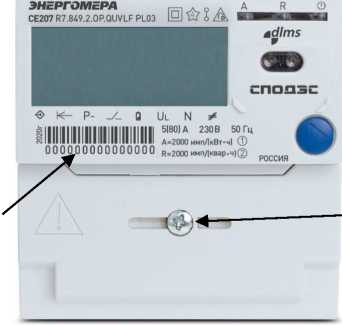

Рисунок 3 - Общий вид счетчика CE207 R7
MAC
ЭНЕРГОМЕРА
51100) А 230 В 50 Гц
CE207
А=2000 иип/(к8тч) ф
R=2000 имп/(кварч)ф
C4.846.2.0GR1.QYUDVFZ GB01
‘2lms И11Н11Л111МЩ
сломе N1 0125 J
Место нанесения Знака
поверки
Место пломбирования электроснабжающей организации
Место нанесения Знака
поверки
Рисунок 4 - Общий вид счетчика CE207 C4
Заводские номера, идентифицирующие каждый из счетчиков, наносятся на лицевую панель счетчика, офсетной печатью (или другим способом, не ухудшающим качества).
Программное обеспечениеСтруктура программного обеспечения (далее - ПО) счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние ПО на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 4. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков электрической энергии однофазныхмногофункциональных СЕ207, указаны в таблице 3.
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
2070 |
2071 |
2072 |
2073 |
|
Номер версии (идентификационный номер) ПО | ||||
|
Цифровой идентификатор ПО |
31BF |
A379 |
DDAC |
E87F |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики счетчиков указаны в таблицах 4-7.
Таблица 4 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Класс точности по активной энергии (мощности*) по ГОСТ 31819.21-2012 |
1 |
|
Класс точности по реактивной энергии (мощности*) по ГОСТ 31819.23-2012 |
1 или 2 |
|
Номинальное напряжение, В |
230 |
|
Базовый ток (максимальный ток), А |
5(60); 5(80); 5(100) или 10(100) |
|
Стартовый ток (чувствительность), мА
|
10 20 |
|
Частота измерительной сети, Гц |
от 47,5до 52,5 |
|
Предел допускаемого значения основной относительной погрешности при измерении полной мощности, % |
В соответствии с таблицей 6 |
|
Диапазон измеряемых напряжений, в % от номинального, В |
от 75 до 115 |
|
Предел допускаемого значения основной относительной погрешности при измерении среднеквадратических значений напряжений, % |
±0,5 |
|
Диапазон измеряемых токов, в % от номинального значения:
|
от 5 до 1200 от 5 до 1800 от 5 до 2000 от 5 до 1000 |
|
Предел допускаемого значения основной относительной погрешности при измерении среднеквадратических значений силы тока, % |
±2,0 |
|
Предел допускаемого значения абсолютной погрешности при измерении частоты напряжения сети, Гц: |
±0,05 |
|
Средний температурный коэффициент при измерении токов и напряжения, %/К |
±0,05 |
|
Диапазон измерения коэффициента мощности cos ф |
от 0,8(емк) до 1,0 до 0,5(инд) |
|
Пределы допускаемых значений основной абсолютной погрешности при измерении коэффициента мощности Acos ф |
±0,05 |
Таблица 5 - пределы допускаемых значений основной относительной погрешности при измерении полной мощности (5S
|
Значение тока |
Пределы допускаемой основной погрешности при измерении полной мощности, %, для счетчиков класса точности по активной/реактивной энергии | |
|
1/1 |
1/2 | |
|
0,05 I6 < I < 0,10 1б |
±1,5 |
±2,5 |
|
0,10 1б < I < 1макс |
±1,0 |
±2,0 |
Таблица 6 - пределы допускаемой погрешности при измерении показателей качества электро
энергии____________________________________________________________________________
|
Наименование параметра |
Диапазон измерений (показаний) |
Пределы допускаемых основных погрешностей измерений |
|
Отрицательное отклонение напряжения электропитания 5U(-), % *** |
от 0 до25 |
±0,5* |
|
Положительное отклонение напряжения электропитания 5U(+), % *** |
от 0 до 15 |
±0,5* |
|
Глубина провала напряжения, % |
от 0до 25 |
±0,5* |
|
Длительность прерывания напряжения, с |
от 1 до 3А09 |
±2 |
|
Максимальное значение напряжения при перенапряжении, В |
от 0 до 264 |
±0,5% ином * |
|
Длительность перенапряжения Atu, с |
от 2 до 60 |
±2 |
|
Длительность провала напряжения Ata, с |
от 2до 60 |
±2 |
|
Отклонение частоты Af, Гц*** |
от -2,5 до +2,5 |
±0,05** |
|
Примечание: * - пределы допускаемых основных погрешностей при измерении параметров качества электроэнергии отмеченных символом, нормированы исходя из пределов допускаемой основной погрешности при измерении напряжения указанных в таблице 4. **- пределы допускаемой основной погрешности при измерении отклонения частоты, нормированы исходя из пределов допускаемых значений абсолютной погрешности при измерении частоты напряжения сети; *** - параметры, для которых выполняется оценка соответствия нормам по ГОСТ 321442013. | ||
Таблица 7 - технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон рабочих температур окружающего воздуха, °С |
от -40 до +70 |
|
Диапазон значений постоянной счетчика, имп.(кВт^ч) (имп./(квар^ч)) |
от 400 до 4800 |
|
Полная мощность, потребляемая каждой цепью тока, при базовом токе, не более, В^А: - для счетчиков модификации Q; |
0,5 |
|
- для остальных счетчиков |
0,05 |
|
Полная (активная) мощность, потребляемая цепью напряжения счетчика (без учета потребления модулей связи) при номинальном значении напряжения, не более, В^А (Вт) |
10 (1) |
|
Активная мощность потребления модулей связи, не более, Вт |
3,0 |
|
Пределы основной абсолютной погрешности часов, с/сутки |
±0,5 |
|
Дополнительная погрешность часов при нормальной температуре и при отключенном питании, не более, с/сутки |
±1,0 |
|
Пределы дополнительной температурной погрешности часов, не более, с/(° Ссутки) - в диапазоне температур от -10 до +45 °С; |
±0,15 |
|
- в диапазоне температур от -40 до +70 °С |
±0,2 |
Продолжение таблицы 7
|
Наименование параметра |
Значение |
|
Длительность хранения информации при отключении питания, не менее, лет |
30 |
|
Длительность учета времени и календаря при отключенном питании, не менее, лет |
16 |
|
Число тарифов, в зависимости от исполнения, не менее |
4 |
|
Число временных зон тарифной программы в сутках, не менее |
12 |
|
Интервалы усреднения значений графиков (профилей) нагрузки, мин |
от 1 до 60 |
|
Архивы показаний учитываемых видов энергии при смене:
|
128 36 |
|
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов) |
до 2 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012
|
1 2 |
|
Скорость обмена по интерфейсам, в зависимости от используемого канала связи, бит/с |
от 100 до 19200 |
|
Скорость обмена через оптический порт, бит/с |
от 300 до 19200 |
|
Масса счетчика, не более, кг |
1,0 |
|
Габаритные размеры корпуса (высотахширинахглубина), не более, мм:
|
129х90х62 200x122x73 230x160x79 |
|
Средняя наработка на отказ, не менее, ч |
280 000 |
|
Средний срок службы до первого капитального ремонта счетчиков, не менее, лет |
30 |
наносят на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийКомплектность счетчиков приведена в таблице 8.
аблица 8 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный многофункциональный СЕ207 |
1 | |
|
Руководство по эксплуатации (одно из исполнений) |
САНТ.411152.194 РЭ |
1 |
|
Формуляр (один из исполнений) |
САНТ.411152.194 ФО |
1 |
Методика поверки поставляется по требованию потребителя.
По требованию организаций, производящих регулировку и ремонт счетчиков, дополнительно высылаются, руководство по среднему ремонту.
Сведения о методиках (методах) измеренийприведены в разделе 4 документа САНТ.411152.194 РЭ «Счетчики электрической энергии однофазные многофункциональные СЕ207. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным многофункциональным СЕ207ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными
ТУ 26.51.63-130-63919543-2017 Счетчики электрической энергии однофазные многофункциональные СЕ207. Технические условия
ИзготовительАкционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)
Место нахождения: 355029, Россия, г. Ставрополь, ул. Ленина, 415, офис 294
Адрес: 355029, Россия, г. Ставрополь, ул. Ленина, 415, офис 294 ИНН 2635133470
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон (факс): 8 (495) 655-30-87
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
994
18 апреля 2022 г.
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2021 г. № 2864 «О внесении изменений в сведения об утвержденных типах средств измерений»
В связи с технической ошибкой приказываю:
-
1. Внести изменения в пункт 6 приложения к приказу от 14 декабря 2021 г. № 2864 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
А.П.Шалаев
Г- "■'>
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович
Действителен: с 27.12.2021 до 27.12.2022
