№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в фИф

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

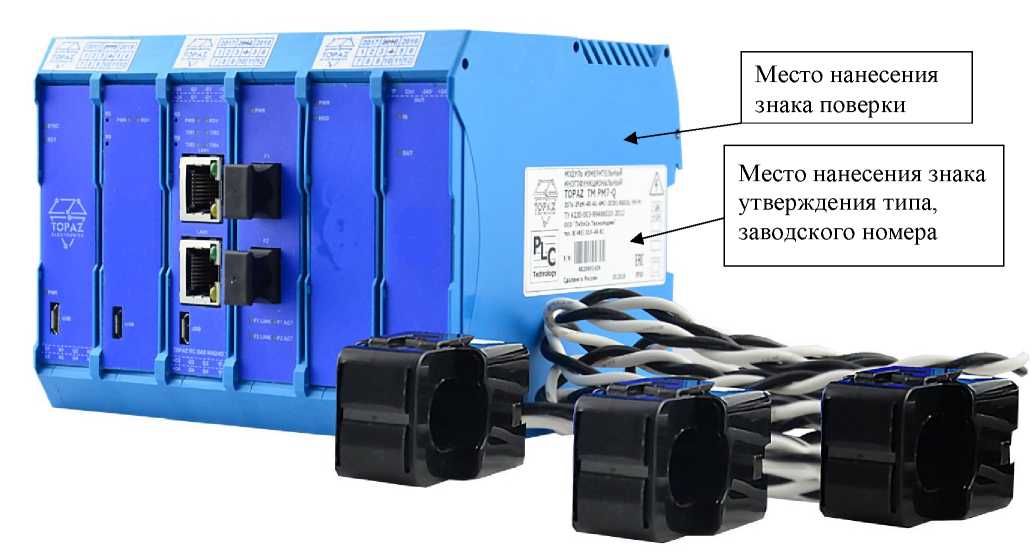

Модули измерительные многофункциональные

TOPAZ TM

PM7-Pr

мод. TOPAZ

TM PM7 Q зав.

№ 4820004149

72240-18

РТ-МП-

5278-5512018

МП 201-0662021

20.10.2021

Общество с ограниченной ответственностью «Пи-ЭлСи Технолоджи» (ООО «ПиЭлСи Технолоджи»), г. Москва

ФГБУ «ВНИИМС», г. Москва

2.

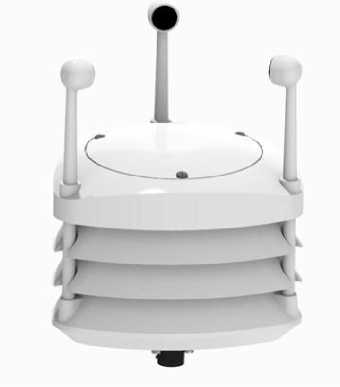

Датчики метеорологических параметров

ДМП

2003

83505-21

Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»), г. Санкт-

Петербург

МП 254115-2021

МП 254-1152021

с изменением

№ 1

29.04.2022

Акционерное общество «Научнопроизводственное предприятие «Радар ммс» (АО «НПП «Радар ммс»),

г. Санкт-Петербург

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург

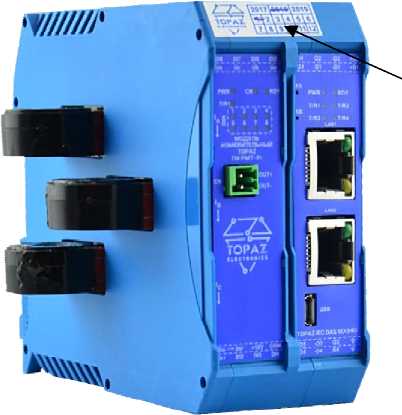

TOPAZ TM

PM7-A-[B1-B2-B3]-C-[D1-D2-D3]-E-F-G-H-I-J-K-L-Pr, где:

Позиция

Код

Описание

1

2

3

Набор функций

A

W

Измерение электрических параметров. Учет электроэнергии.

E

Измерение электрических параметров. Учет электроэнергии. Базовые показатели качества электроэнергии (ПКЭ), согласно

ГОСТ 32144-2013. Запись осциллограмм. Определение коротких замыканий (КЗ) и установившихся однофазных замыканий на землю (ОЗЗ).

D

Измерение электрических параметров. Учет электроэнергии. Определение КЗ, установившихся и перемежающихся ОЗЗ.

Q

Измерение электрических параметров. Учет электроэнергии. ПКЭ (полный перечень).

R

Регистратор аварийных событий

RW

Измерение электрических параметров. Учет электроэнергии. Регистратор аварийных событий.

RD

Измерение электрических параметров. Учет электроэнергии.

Регистратор аварийных событий. Определение КЗ, установившихся и перемежающихся ОЗЗ.

RDQ

Измерение электрических параметров. Учет электроэнергии. ПКЭ (полный перечень). Регистратор аварийных событий. Определение КЗ, установившихся и перемежающихся ОЗЗ.

LW

Измерение электрических параметров. Встроенный блок питания

Коммуникационные порты Ethernet

В1

nGTx

Ethernet 1000 Мбит/с TX RJ45

nGFxS

Ethernet 1000 Мбит/с FX LC Single-mode

nGFxM

Ethernet 1000 Мбит/с FX LC Multi-mode

nGSFP

Ethernet 1000 Мбит/с SFP

nGTXSFP

Ethernet 1000 Мбит/с combo-port RJ45/SFP

В2

nTx

Ethernet 100 Мбит/с TX RJ45

В3

nFxS

Ethernet 100 Мбит/с FX LC Single-mode

nFxM

Ethernet 100 Мбит/с FX LC Multi-mode

Коммуникационные порты RS-485

C

nR

RS-485

Дискретные входы/выходы

D1

nDI

Дискретные входы

D2

nDOS

Дискретные выходы типа «сигнальные реле»

D3

nDOC

Дискретные выходы типа «реле управления»

1

2

3

Аналоговые входы

E

UI

Стандартная комбинация аналоговых входов (UA, UB, UC, 3U0, IA, IB, IC, 3I0) с диапазоном измерения силы переменного тока от 0,01 до 7,5 А

nU

Каналы измерения напряжения переменного тока

nUdc

Каналы измерения напряжения постоянного тока

nIMC

Каналы измерения переменного тока с верхним пределом измерений до 50 А

nIPC

Каналы измерения переменного тока с верхним пределом измерений до 200 А

nEMC

Каналы измерения переменного тока c выносными датчиками с расширенным верхним пределом измерений до 50 А

nEPC

Каналы измерения переменного тока c выносными датчиками с верхним пределом измерений до 200 А

nEPCO

Каналы измерения переменного тока c выносными разъемными датчиками с верхним пределом измерений до 200 А

Протоколы информационного обмена (дополнительно к базовым)

F

IEC81

Поддержка протокола IEC 61850-8-1

G

PRP

Поддержка протокола резервирования PRP

Дополнительные возможности

H

RTC

Энергонезависимые часы реального времени

I

SSDm²⁾

Встроенный SSD

J

GNS

Встроенный GPS/ГЛОНАСС приемник

K

GSM

Встроенный GSM модем

L

PAN

Исполнение с встроенным индикатором для встраивания в панель

Встроенный источник питания

M

LV

Один вход питания ином = 24 В пост. тока

2LV

Два входа питания ином = 24 В пост. тока

HV

Встроенный источник питания ином = 220 В пост./перем. тока

2HV

Два независимых встроенных источника питания ином = 220 В пост./перем. тока

Примечания

• 1 n - количество входов/выходов/измерительных каналов, определяется при заказе.

• 2 m - объем накопителя в Гбайт, определяется при заказе.

Идентификационные данные (признаки)

Модификация модуля

W

E

D

Q, RDQ

Идентификационное наименование ПО

PM7-M

PM7.E1.DI8

Topaz PM7D

pke.so

Номер версии

(идентификационный номер ПО)

v. 1.0.1.27

v. 1.0.2.4

v. 4.3.0.68

1.0.0.6

Цифровой идентификатор ПО

отсутствует

отсутствует

отсутствует

отсутствует

Идентификационные данные (признаки)

Модификация модуля

RW

R, RW, RD, RDQ

LW

Идентификационное наименование ПО

mip.so

analoge_ras_launcher. so

PM7-LW

Номер версии (идентификационный номер ПО)

1.0.0.2

1.0.0.2

1.0.1.5

Цифровой идентификатор ПО

отсутствует

отсутствует

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«TOPAZ HWCONFIG»

Номер версии (идентификационный номер ПО)

не ниже v. 1.1.032.

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

1

2

Номинальное напряжение (ином), В

57,7/100

Фазное/линейное напряжение, В

220/380

Номинальный ток (1_ном), А

1 или 5

Номинальная частота, Г ц

50

Стартовый ток, А

0,001 ^1ном

Диапазон измерений постоянного напряжения, В

от 5,7 до 330

Диапазон измерений переменного напряжения (фазное), В

от 5,7 до 330

Диапазоны измерений силы переменного тока, А:

- для исполнений UI

от 0,01 до 7,5

- для исполнений nIMC, nEMC

от 0,01 до 50

- для исполнения nIPC, nEPC, пЕРСО

от 0,05 до 200

1

2

Диапазоны измерений частоты переменного тока, Гц

от 42,5 до 57,5

Пределы допускаемой основной относительной погрешности измерений постоянного напряжения, %

±0,1

Пределы допускаемой основной относительной погрешности измерений переменного напряжения, %:

- для исполнения UI

±0,2

- для исполнений nU (для модификации «Q»)

±0,2 (±0,1)

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %:

- для исполнения UI

±0,2

- для исполнений nIMC, nIPC, nEMC, nEPC:

- для I < 10 А (для модификации «Q»)

±0,2 (±0,1)

- для I> 10 А

±0,5

- для исполнения nEPCO

±0,5

Пределы допускаемой основной относительной погрешности измерений активной энергии Wp, %

±0,2

Пределы допускаемой основной относительной погрешности измерений реактивной энергии Wq, %

±0,5

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

±0,01

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности по фазно cosф, о.е.

±0,01

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности трехфазный cosф, о.е.

±0,01

Пределы допускаемой абсолютной погрешности встроенных часов, с/сут:

- для исполнений RTC

0,02

- остальные исполнения

0,4

Пределы допускаемой абсолютной погрешности синхронизации шкалы времени с помощью внешнего ГЛОНАСС/GPS приемника,

±1

мс

Наименование характеристики

Диапазон измерений

Пределы допускаемой погрешности измерений (абсолютной Д, относительной 6)

1

2

3

Показатели качества электрической энергии

Отклонение частоты Д£, Гц

от -7,5 до 7,5

±0,01 (Д)

Положительное отклонение напряжения 5U(+), % от ином

от 0 до 50

±0,1 (Д)

1

2

3

Отрицательное отклонение напряжения би(-), % от Uном

от 0 до 90

±0,1 (Д)

Установившееся отклонение напряжения от номинального или согласованного би, % от ином

от -90 до 50

±0,1 (Д)

Коэффициент несимметрии напряжения по обратной последовательности K2U, % от U1

от 0 до 50

±0,15 (Д)

Коэффициент несимметрии напряжения по нулевой последовательности Кои, % от U1

от 0 до 50

±0,15 (Д)

Кратковременная доза фликера Pst

0,2 до 10

±5 (б)

Длительная доза фликера Pit

0,2 до 10

±5 (б)

Суммарный коэффициент гармонических составляющих напряжения (с учетом влияния гармонических составляющих до 50-го порядка) Ки, %

от 0 до 50

±0,05 (Д) для Ки<1

±5 (б) для Ки>1

Коэффициент гармонической составляющей напряжения n-го порядка Ku(n) (п от 1 до 50), %

от 0 до 50

±0,05 (Д) для Ки(п)<1

±5 (б) для Ки(п)>1

Коэффициент интергармонической составляющей напряжения m-го порядка Kuisg(m) (m от 1 до 50), %

от 0 до 50

±0,05 (Д) для KWsg(m)<1

±5 (б) для KWsg(m)>1

Глубина провала бип, %от ином

от 0 до 100

±0,2 (Д)

Длительность провала напряжения Atu, с

от 0,01 до 600

±0,01 (Д)

Остаточное напряжение прерывания ипр, % от ином

от 0 до 100

±0,2 (Д)

Длительность прерывания напряжения At_np, с

от 0,01 до 3600

±0,01 (Д)

Коэффициент временного перенапряжения Кпери

от 1,0 до 2,0

±0,002 (Д)

Длительность перенапряжения Д1пери, с

от 0,01 до 600

±0,01 (Д)

Параметры напряжения

Среднеквадратичное значение напряжения основной гармонической составляющей и(1), В

от имин до имакс

см. табл. 4

Среднеквадратичное значение напряжения гармонической составляющей n-го порядка ^(п) (п от 2 до 50), В

от 0 до ОДином

±0,0005 ином (Д) для иХд(п)' 0,01Ч.’ном

±5 (б) для IJsg(n) >0,0Ьином

Среднеквадратичное значение напряжения интергармонической составляющей m-го порядка иф) (m от 1 до 50), В

от 0 до ОДином

±0,0005 ином (Д) для Uisg(m)<0,01•Uном

±5 (б) для Usg^)^^ •ином

Среднеквадратичное значение напряжения прямой последовательности и1, В

от 0 до 2^ином

±0,0015^/ином (Д)

Среднеквадратичное значение напряжения обратной последовательности и2, В

от 0 до 2^ином

±0,0015^/ином (Д)

Среднеквадратичное значение напряжения нулевой последовательности Uq, В

от 0 до 2^ином

±0,0015^/ином (Д)

1

2

3

Угол фазового сдвига между фазными напряжениями основной гармонической составляющей фи, ...°

от -180 до +180

±0,1 (А)

Параметры тока

Среднеквадратичное значение тока основной гармонической составляющей I1, А

^{от [}мин ^{до [}макс

см. табл. 4

Среднеквадратичное значение тока гармонической составляющей n-го порядка Isg(n) (n от 2 до 50), А

от 0 до 0Д1ном

±0,0005<[ном (А) для [sg(n)<0,01 •[ном

±5 (6) для

Isg(n)>0,01 • 1ном

Среднеквадратичное значение тока интергармонической составляющей m-го порядка Iisg(m) (m от 1 до 50), А

от 0 до 0,5-Ьом

±0,0005<[ном (А) для Iisg(m)<0,01 •[ном

±5 (6) для Iisg(m)> 0,01 ^1ном

Среднеквадратичное значение тока прямой последовательности I1, А

от 0 до 2^1ном

±0,0015-1ном (А)

Среднеквадратичное значение тока обратной последовательности I2, А

от 0 до 2 1ном

±0,0015-1ном (А)

Среднеквадратичное значение тока нулевой последовательности Io, А

^{от 0 до 2}^^Хном

±0,0015<[ном (А)

Коэффициент несимметрии тока по обратной последовательности K2I, % от I1

от 0 до 50

±0,15 (А)

Коэффициент несимметрии тока по нулевой последовательности Koi, % от I1

от 0 до 50

±0,15 (А)

Суммарный коэффициент гармонических составляющих тока (с учетом влияния гармонических составляющих до 50-го порядка) К[, %

от 0 до 50

±0,05 (А)

для Ki< 1

±5 (6) для К[> 1

Коэффициент гармонической составляющей тока n-го порядка Ki(n) (n от 2 до 50), %

от 0 до 50

±0,05 (А) для Ki(n)<0,01 ^1ном

±5 (6) для Ki(n)>0,01 ^1ном

Коэффициент интергармонической составляющей тока m-го порядка Kiisg(m) (m от 2 до 50), %

от 0 до 50

±0,05 (А) для Klisg(m)<0,01 •[ном

±5 (6)

для Klisg(m)>0,01 •[ном

Угол фазового сдвига между фазным напряжением и одноименным током основной гармонической составляющей фи[, ..°

-180 до +180

±0,1 (А)

Угол фазового сдвига между гармонической составляющей напряжения n-го порядка и одноименным током фи1(и) (n от 2 до 50), ..,°

-180 до +180

±0,2 (А)

Угол фазового сдвига между напряжением и током прямой последовательности ф1и11(1), ...°

-180 до +180

±0,2 (А)

Угол фазового сдвига между напряжением и током обратной последовательности ф2и21(1), ..°

-180 до +180

±0,2 (А)

1

2

3

Угол фазового сдвига между напряжением и током нулевой последовательности ф0и01(1), ...°

-180 до +180

±0,2 (Д)

Параметры электрической мощности

Активная фазная мощность Рф, Вт

^{от Р} мин ^{до Р} макс

±0,2 (6)

Активная трехфазная мощность Р, Вт

^{от Р} мин ^{до Р} макс

±0,2 (6)

Активная фазная мощность основной гармонической составляющей Рф(1), Вт

^{от Р}мин ^{до Р}макс

±0,2 (6)

Активная трехфазная мощность основной гармонической составляющей Р(1), Вт

^{от Р}мин ^{до Р}макс

±0,2 (6)

Активная фазная мощность гармонической составляющей n-го порядка Рф(п) (п от 2 до 50), Вт

от Рмин до 0,5 Рмакс

±0,5 (6)

Активная трехфазная мощность гармонической составляющей п-го порядка Р(п) (п от 2 до 50), Вт

от Рмин до 0,5 Рмакс

±0,5 (6)

Активная мощность прямой последовательности

Р1(1), Вт

^{от Р}мин ^{до Р}макс

±0,5 (6)

Активная мощность обратной последовательности

Р2(1), Вт

^{от Р}мин ^{до Р}макс

±0,5 (6)

Активная мощность нулевой последовательности Ро(1), Вт

^{от Р}мин ^{до Р}макс

±0,5 (6)

Реактивная фазная мощность Оф, вар

^от Омин ^до Омакс

±0,5 (6)

Реактивная трехфазная мощность Q, вар

^от Омин ^до Омакс

±0,5 (6)

Реактивная фазная мощность основной гармонической составляющей Оф(1), вар

^от Омин ^до Омакс

±0,5 (6)

Реактивная трехфазная мощность основной гармонической составляющей Q(1), вар

^от Омин ^до Омакс

±0,5 (6)

Реактивная фазная мощность гармонической составляющей п-го порядка Оф(п) (п от 2 до 50), вар

от Омин до 0,5 Омакс

±0,5 (6)

Реактивная трехфазная мощность гармонической составляющей п-го порядка Q (п от 2 до 50), вар

от Омин до 0,5 Омакс

±0,5 (6)

Реактивная мощность прямой последовательности Q1(1), вар

^от °мин ^до Омакс

±0,5 (6)

Реактивная мощность обратной последовательности Q2(1), вар

^от Омин ^до Омакс

±0,5 (6)

Реактивная мощность нулевой последовательности Qo(1), вар

^от Омин ^до Омакс

±0,5 (6)

Полная фазная мощность Бф, В А

^{от Б}мин ^{до Б}макс

±0,5 (6)

Полная трехфазная мощность S, В^А

^{от Б}мин ^{до Б}макс

±0,5 (6)

Полная фазная мощность основной гармонической составляющей Бф(1), В А

^{от Б}мин ^{до Б}макс

±0,5 (6)

Полная трехфазная мощность основной гармонической составляющей S(1), В^А

^{от Б}мин ^{до Б}макс

±0,5 (6)

Полная фазная мощность гармонической составляющей п-го порядка Бф(п) (п от 2 до 50), ВА

от Бмин до 0,5 Бмакс

±0,5 (6)

Полная трехфазная мощность гармонической составляющей п-го порядка Б(п) (п от 2 до 50), В^А

от Бмин до 0,5 Бмакс

±0,5 (6)

1

2

3

Коэффициент мощности по фазно cosф

от -1 до +1

±0,01 (Д)

Коэффициент мощности трехфазный cosф

от -1 до +1

±0,01 (д)

Параметры электрической энергии

Активная энергия Wp(i) основной гармонической составляющей, кВт^ч

-

±0,2 (5)

Реактивная энергия основной гармонической составляющей Wq(1), квар^ч

-

±0,5 (5)

Активная энергия прямой последовательности Wpi, кВт^ч

-

±0,2 (5)

Реактивная энергия прямой последовательности Wqi, квар^ч

-

±0,5 (5)

Примечания

1Рмин - значение активной электрической мощности трехфазной P=3•Iмин•Uмин•cosфили однофазной P=Iмин•Uмин•cosф, Вт.

2Рмакс - значение активной электрической мощности трехфазной P=3•Iмакс•Uмакс•cosфили однофазной P=Iмакс•Uмакс•COSф, Вт.

• 3 Qмин - значение реактивной электрической мощности трехфазной Q=3•Iмин•Uмин•sinфили однофазной Q=Iмин•Uмин•sinф, вар.

• 4 Qмакс - значение реактивной электрической мощности трехфазной Q=3•Iмакс•Uмакс•sinф или однофазной Q=Iмакс•Uмакс•sinф, вар.

• 5 Sмин - значение полной электрической мощности трехфазной S=3•Iмин•Uмин или однофазной S 1мин^имин, В’А.

• 6 Sмакс - значение полной электрической мощности трехфазной S=3•Iмакс•Uмакс или однофазной S=Iмакс•Uмакс, В’А.

• 7 Метрологические характеристики модулей при измерении параметров электрической мощности и энергии приведены для следующих значений влияющих величин:

1мин < I < 1макс; имин < U < имакс; 0,25 < COSф < 1,

где   1мин, имин - нижний предел измерений, из таблицы 4;

1макс , имакс - верхний предел измерений, из таблицы 4.

Влияющая величина

Диапазон изменения влияющего фактора

Предел допускаемой дополнительной погрешности

1

2

3

Изменение          температуры

окружающей среды, °С

от -40 до +15

0,01 %/10 °С

при измерении силы электрического тока, напряжения, мощности, коэффициента мощности и электроэнергии

от +25 до +70

0,01 %/10 °С при измерении силы электрического тока, напряжения, мощности, коэффициента мощности и электроэнергии

Повышенная влажность в рабочих условиях применения, %

от 0 до 95 %

Отсутствует

Отклонение   частоты   входного

сигнала от номинального, Гц, не более

от 45 до 55

Отсутствует

Магнитная  индукция  внешнего

происхождения,    при    частоте

питающей сети 50 Гц²⁾, мТл

0,5

Отсутствует

Изменение коэффициента мощности при     измерении     активной

(реактивной) мощности

± (0,5 до 1)

Отсутствует

Примечания

• 1) Дополнительная погрешность, указанная в настоящей таблице, распространяется на все измеряемые величины, указанные в таблицах 4 - 5

• 2) Нормальные условия измерений:

• - частота питающей сети 50 Гц ;

• - температура окружающей среды от +15 до +25 °С;

• - относительная влажность без конденсата от 0 до 95 %.

Наименование характеристики

Значение

Напряжение питания, В

Исполнения -LV, -2LV

от 10 до 30

Исполнения -HV, -2HV

от 90 до 265

Потребляемая мощность цепей питания, В^А, не более

6

Потребляемая мощность по измерительным цепям тока и напряжения (на фазу), В^А, не более

0,1

Степень защиты IP

20

Время начального запуска модуля, с, не более

2

Масса, кг, не более

1,5

Габаритные размеры, мм, не более:

• - высота

• - ширина

• - длина

99

225

114,5

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность при температуре +30 °С, %

• - атмосферное давление, кПа

от -40 до +70 до 95 от 60 до 106,7

Наименование характеристики

Значение

Средняя наработка на отказ, ч

140 000

Средний срок службы, лет

30

Наименование

Обозначение

Количество

Модуль

TOPAZ ТМ PM7-Pr

1 шт.

Руководство по эксплуатации

ПЛСТ.424129.006 РЭ

1 экз.

Паспорт

ПЛСТ.424129.006 ПС

1 экз.

Программное обеспечение «TOPAZ HWCONFIG»¹

ПЛСТ.421457.015 ПО

1 экз.

Примечания - 1 - Поставляется на компакт-диске по отдельному заказу.

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

ISAT 01075-01 O.hex

Номер версии (идентификационный номер) программного обеспечения

не ниже v1.0

Наименование характеристики

Значение

Диапазон измерений температуры воздуха, °C

от -50 до +60

Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C

±0,3

Диапазон показаний относительной влажности воздуха, %

от 0 до 100

Диапазон измерений относительной влажности воздуха, %

от 5 до 100

Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:

• - в диапазоне от 5 до 90 % включ.

• - в диапазоне св. 90 до 100 %

±2

±5

Диапазон измерений атмосферного давления, гПа

от 600 до 1100

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,5

Диапазон измерений скорости воздушного потока, м/с

от 0,2 до 60,0

Пределы допускаемой погрешности измерений скорости воздушного потока:

• - абсолютной, м/с, в диапазоне от 0,2 до 0,5 м/с включ.

• - абсолютной, м/с, в диапазоне св. 0,5 до 10,0 м/с включ.

• - относительной, %, в диапазоне св. 10,0 до 60,0 м/с

±(0,1+0,5-V)*

±0,5 ±5

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±3°

*V - скорость воздушного потока

Наименование характеристики

Значение

Напряжение питания от сети постоянного тока, В

от 9,5 до 36,0

Потребляемая мощность, Вт, не более

30

Среднее время наработки на отказ, ч

10000

Средний срок службы, лет

10

Габаритные размеры, мм, не более:

Длина

Ширина

- исполнение ДМП ИСАТ.416311.002

153

193

-исполнение ДМП-01 ИСАТ.416311.002-01

153

133

Масса, кг, не более:

- исполнение ДМП ИСАТ.416311.002

0,8

- исполнение ДМП-01 ИСАТ.416311.002-01

0,7

Условия эксплуатации:

- температура воздуха, °С

от -50 до +60

- относительная влажность воздуха, %

от 0 до 100

- атмосферное давление, гПа

от 600 до 1100

Наименование

Обозначение

Количество

Датчик метеорологических параметров ДМП

ИСАТ.416311.002

ИСАТ.416311.002-01

1 шт.*

Руководство по эксплуатации

ИСАТ.416311.002РЭ

1 экз.

Паспорт

ИСАТ.416311.002ПС

ИСАТ.416311.002-01ПС

1 экз.*

* в зависимости от комплекта поставки
