МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

20 апреля 2018 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 35795 «Комплексы радиоизотопные измерений уровня и плотности Gammapilot М FMG60» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Эндресс+Хаузер» от 25 декабря 2017 г. № 25122017-1 приказываю:

1. Внести изменения в описание типа на комплексы радиоизотопные измерений уровня и плотности Gammapilot М FMG60, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 27516-09, изложив его в новой редакции согласно приложению к настоящему приказу.

2. Переоформить свидетельство об утверждении типа № 35795 «Комплексы радиоизотопные измерений уровня и плотности Gammapilot М FMG60», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 27516-09, в связи переименованием иностранного изготовителя с фирма «Endress+Hauser GmbH + Со. KG», Германия на фирма «Endress+Hauser SE + Со. KG», Германия.

Управлению метрологии (Е^Р^Лаааропко), ФГУП.

регламентом :                                   и выдачу его

юридическому лицу или иь

4. Контроль за исполв едиеда4 ^собой-

Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018 ч

Заместитель Руководителя

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы радиоизотопные измерений уровня и плотности Gammapilot М FMG60 (далее комплексы) предназначены для непрерывного измерения уровня или предельных значений уровней жидкостей, пульп и сыпучих материалов (далее продукта), границы раздела продуктов, а также измерений плотности продукта (в т.ч. при транспортировке по трубопроводам) при учетно-расчетных операциях, в системах оперативного учета и автоматического контроля, регулирования и управления технологическими процессами.

В состав комплекса входят: радионуклидный источник ионизирующего гамма-излучения (далее источник), держатель источника, контейнер для источника (далее контейнер), модулятор излучения с блоком управления, детектор гамма-излучения с измерительным преобразователем (далее детектор), электронный преобразователь, выносной дисплей, детектор предельного уровня, монтажные комплекты. Комплекс может использоваться как в полном составе, так и частично.

Принцип измерения основан на определении степени ослабления (поглощения) гамма-излучения, испускаемого источником, при его прохождении сквозь материалы. Степень ослабления гамма-излучения зависит от плотности продукта и толщины слоя, сквозь который проходит излучение.

Измерения бесконтактные и могут проводиться в трубопроводах или резервуарах различной формы.

Источник испускает гамма-излучение, возникающее при радиоактивном распаде содержащегося в нем радионуклида. В комплексе могут применяться источники гамма-излучения с радионуклидом Cs-137 или Co-60 (ISO 2919) или аналогичные российского производства типа ИГИ-Ц-х-х, ИМГИЦ-х, ИМГИЦ2-Х, ГИД-Ц-х-х, ГИК-х-х, ОСЕЙ Na-22.

Контейнер предназначен для формирования пучка излучения от источника в заданном направлении, защиты персонала от воздействия излучения во время работы, транспортировки и хранения источника. Применяются контейнеры типа FQG60, FQG61, FQG62, FQG63, FQG66, Multiplex9s-3, Multiplex9s или блоки гамма-источника типа БГИ-ххх. Тип контейнера или блока выбирается исходя из типа источника и их количества.

Детектор Gammapilot М FMG60 предназначен для регистрации гамма-излучения и формирования выходного сигнала. Детектор содержит чувствительный элемент сцинтилляционного типа Nal или PVT. Попадая на сцинтиллятор, гамма-излучение генерирует вспышки света, которые преобразуются фотоумножителем в электрические импульсы. Частота импульсов пропорциональная интенсивности излучения, попадающего на детектор. В зависимости от заданного режима работы и данных калибровки, частота импульсов преобразуется первичным преобразователем в выходной сигнал уровня, предельного уровня, плотности.

Измерительный преобразователь имеет встроенную функцию линеаризации (по 32 точкам), а также автоматическую компенсацию снижения активности излучения источника в зависимости от срока его эксплуатации.

Для обеспечения достоверности измерений при изменениях фонового уровня радиации, наличия воздействия других мощных источников ионизирующего излучения (например, во время проведения гаммадефектоскопии) в составе комплекса применяют модулятор излучения Gamma Modulator FHG65 с блоком управления Synchronizer FHG66. Они формируют периодическое измерение интенсивности потока излучения от источника комплекса по заданному закону, что позволяет выделить его на фоне помех.

Настройка детектора Gammapilot М FMG60 может осуществляться с помощью выносного дисплея FHX40 или через интерфейс цифровой коммуникации. Измерительная информация может передаваться в виде аналогового и/или цифрового сигнала (HART, Profibus-PA, Foundation Fieldbus) и/или может быть считана с выносного дисплея.

Для повышения чувствительности детекторов и/или увеличения диапазона изменений уровня несколько детекторов могут устанавливаться параллельно и/или последовательно друг другу. При этом импульсы со всех детекторов суммируются перед подачей в измерительный преобразователь.

Детекторы имеют вход для подключения внешнего датчика температуры.

Комплекс также предназначен для вычислений концентрации двух компонентных продуктов (например, твердых включений в пульпе), для которых имеются зависимости концентрации от плотности и температуры. Комплексы могут входить в состав систем для вычисления объема и массы продуктов в резервуарах.

Детектор выполняет функции самодиагностики и индикации неисправностей.

Комплексы выпускаются в обычном или взрывозащищенном исполнениях.

При установке на месте эксплуатации производится калибровка комплекса по методике фирмы-изготовителя.

Внешний вид компонентов комплекса приведен на рисунках 1 - 7.

Рисунок 2 - Детектор предельного уровня FTG20

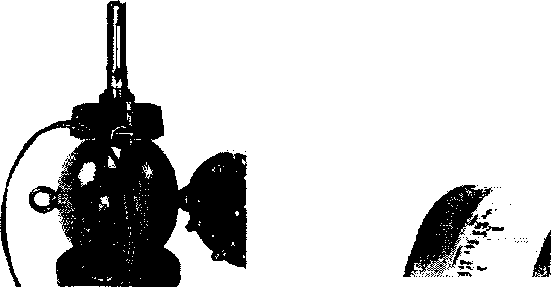

Рисунок 3 - Контейнеры для источников гамма-излучения

Рисунок 4 - Источники гамма-излучения

Рисунок 6 - Блок управления модулятора Synchronizer FHG66

Рисунок 7 - Выносной дисплей FHX40

состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) производится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер firmware;

Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.

Наименование ПО отображается на дисплее при его включении (как неактивное, не подлежащее изменению).

Для применения в учетно-расчетных операциях возможно пломбирование корпуса пломбами надзорного органа.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты от непреднамеренных и преднамеренных изменений "С" согласно МИ 3286-2010.

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

наносится на корпус детектора методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 27516-09 "ГСП. Комплексы радиоизотопные измерений уровня и плотности Gammapilot М FMG 60. Методика поверки", утвержденному ФГУП "ВНИИМС" 09.07.2009 г.

Основные средства поверки:

• - установка поверочная уровнемерная с погрешностью задания уровня не более ± 5 мм;

• - рулетка измерительная с ценой деления 1 мм по ГОСТ 7502-98;

• - дозиметр ДРГЗ-02 ХШ 2.805.345 Ф;

• - меры поверхностной плотности (71 Т.20.00.002).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 21497-90 "Уровнемеры радиоизотопные. Общие технические условия". Техническая документация фирмы.

Фирма Endress+Hauser SE+Co.KG, Германия.

Адрес: Haupstrasse 1, D-79689 Maulburg, Germany

Тел.: +49 7622 28 0; факс: +49 7622 28 14 38

E-mail: info@pcm.endress.com

ООО "Эндресс+Хаузер"

ИНН 7718245754

117105, Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.

Тел.: +7(495) 783-28-50; факс: +7(495) 783-28-55

E-mail: info@ru.endress.com

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
