ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вискозиметры чашечные Константа ВЗ
Назначение средства измеренийВискозиметры чашечные Константа ВЗ (далее - вискозиметры) предназначены для измерения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов, а также ньютоновских или приближающихся к ним жидкостей.
Описание средства измерений
Принцип действия вискозиметров Константа ВЗ основан на определении времени истечения объема жидкости через калиброванное сопло под действием силы тяжести.
Вискозиметры Константа ВЗ выпускаются в следующих модификациях:
Константа ВЗ-1(2,5), Константа ВЗ-1(5,4), Константа ВЗ-246, Константа ВЗ-4, Константа ВЗ-ОГ№53211№4, Константа ВЗ-ISO2431№3, Константа ВЗ-ISO2431№4, Константа ВЗ-ISO2431№5, Константа ВЗ-ISO2431№6, Константа ВЗ-БоМ№1, Константа ВЗ-Ford№2, Константа ВЗ-Ford№3, Константа ВЗ-Ford№4, Константа ВЗ-Ford№5.
Вискозиметры Константа ВЗ-1(2,5) и Константа ВЗ-1(5,4) представляют собой измерительный резервуар цилиндрической формы, переходящий внизу в полый конус с несъёмным соплом, жестко соединённый с внешним резервуаром для термостатирующей жидкости, в нижней части которого устанавливаются регулируемые ножки. На внутренней цилиндрической поверхности измерительного резервуара имеется кольцевая проточка ограничивающая уровень налива испытуемого материала. Вискозиметры Константа ВЗ-1(2,5) и Константа ВЗ-1(5,4) предназначены для измерения условной вязкости в соответствии с ГОСТ 8420.
Вискозиметры Константа ВЗ-ОГ№53211№4, Константа ВЗ-4 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с запрессованным соплом, установленный на штатив с регулируемыми ножками. В верхней части измерительного резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры Константа ВЗ-ОГ№53211№4 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и стандартами DIN 53211-87. Вискозиметры Константа ВЗ-4 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420.
Вискозиметр Константа ВЗ-246 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус, в нижней части которого располагается узел крепления сменных сопел из комплекта вискозиметра, установленный на штатив с регулируемыми ножками. В верхней части измерительного резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры Константа ВЗ-246 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420.
Вискозиметры Константа ВЗ-КО2431№3, №4, №5, №6 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с несъемным соплом, установленный на штатив с регулируемыми ножками. В верхней части измерительного резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры Константа ВЗ-КО2431№3, №4, №5, №6 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и стандартами ISO 2431.
Вискозиметры Константа ВЗ-БоМ№1, №2, №3, №4, №5 представляют собой резервуар цилиндрической формы, переходящий внизу в полый конус с несъемным соплом, установленный на штатив с регулируемыми ножками. В верхней части измерительного резервуара закреплён фланец с кольцевым желобком для слива излишков испытуемого материала. Вискозиметры Константа B3-Ford№1, №2, №3, №4, №5 предназначены для измерения условной вязкости в соответствии с ГОСТ 8420 и стандартами ASTM D1200-10.
Общий вид вискозиметров приведен на рисунке 1.
Константа ВЗ-Ford№1, №2, №3, №4, №5
Константа ВЗ-КО2431№3, №4, №5,
№6
Константа ВЗ-1(2,5);
Константа ВЗ-1(5,4)
Константа ВЗ-1)1\53211№4; Константа ВЗ-4;
Константа ВЗ-246

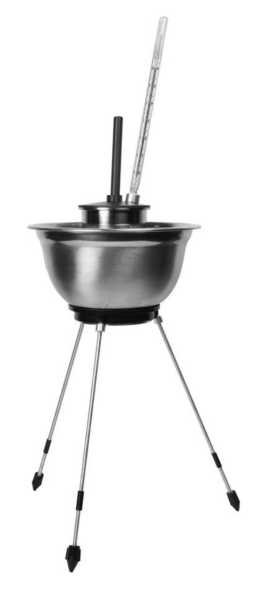

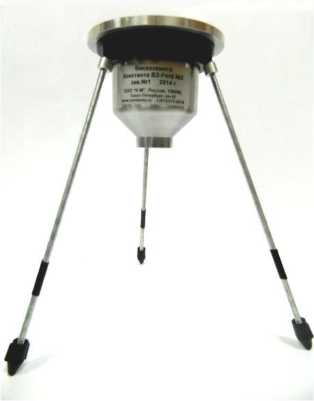

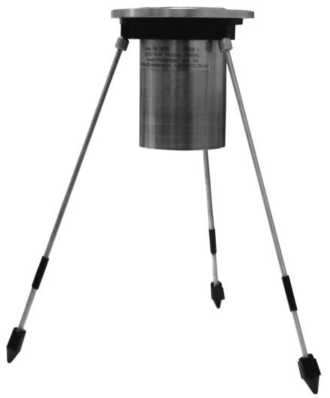

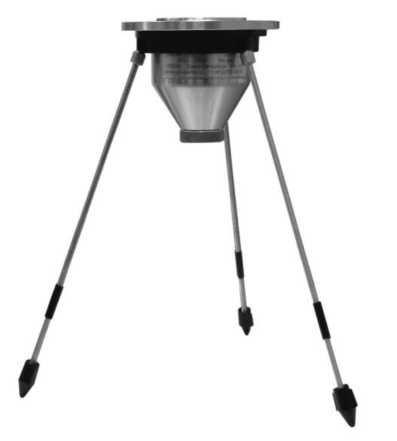

Рисунок 1 - Внешний вид вискозиметров
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Время истечения, поправочный коэффициент времени истечения контрольной жидкости, пределы допускаемой относительной погрешности измерения времени истечения, характеристики сопла и резервуара представлены в таблице 1.
аблица 1 - Метрологические и технические характеристики
|
Обозначение модификации |
Время истечения, с |
Поправочный коэффициент времени истечения контрольной жидкости |
Пределы допускаемой относительной погрешности измерения времени истечения, %, не более |
Характеристики сопла |
Характеристики резервуара | |||
|
диаметр отверстия, мм |
глубина отверстия, мм |
высота, мм |
внутренний диаметр цилиндрической части, мм |
высота от верхнего края до верхней кромки сопла, мм | ||||
|
Константа ВЗ-1(2,5) |
от 12 до 150 |
от 0,9 до 1,1 |
- |
2,500±0,025 |
14,5±0,1 |
19,8±0,1 |
51,0±0,2 |
78,3±0,1 |
|
Константа ВЗ-1(5,4) |
от 5 до 200 |
от 0,9 до 1,1 |
- |
5,400±0,025 |
15,5±0,1 |
19,8±0,1 |
51,0±0,2 |
78,3±0,1 |
|
Константа ВЗ-246 |
от 70 до 300 от 12 до 200 от 20 до 200 |
- |
±3 |
2,000±0,012 4,000±0,015 6,000±0,015 |
4,000±0,015 |
4,0±0,1 |
50,0±0,1 |
68,0±0,1 |
|
Константа ВЗ-4 |
от 12 до 200 |
от 0,9 до 1,1 |
- |
4,000±0,015 |
4,000±0,015 |
4,0±0,1 |
50,0±0,1 |
68,0±0,1 |
|
Константа B3-DIN53211№4 |
от 25 до 150 |
- |
±4 |
4,000±0,015 |
4,00±0,02 |
4,0±0,1 |
50,0±0,1 |
68,0±0,1 |
|
Константа ВЗ-КО2431№3 |
от 30 до 100 |
- |
±3 |
3,000±0,012 |
20,00±0,05 |
21,3±0,1 |
50,0±0,1 |
61,7±0,1 |
|
Константа ВЗ-КО2431№4 |
от 30 до 100 |
- |
±3 |
4,000±0,015 |
20,00±0,05 |
21,0±0,1 |
50,0±0,1 |
61,7±0,1 |
|
Константа ВЗ-КО2431№5 |
от 30 до 100 |
- |
±3 |
5,000±0,015 |
20,00±0,05 |
20,7±0,1 |
50,0±0,1 |
61,7±0,1 |
|
Константа ВЗ-КО2431№6 |
от 30 до 100 |
- |
±3 |
6,000±0,015 |
20,00±0,05 |
20,4±0,1 |
50,0±0,1 |
61,7±0,1 |
|
Константа ВЗ-Богё№1 |
от 55 до 100 |
- |
±10 |
1,900±0,012 |
3,30±0,02 |
8,4±0,1 |
50,8±0,1 |
60,2±0,1 |
|
Константа ВЗ^огё№2 |
от 40 до 100 |
- |
±10 |
2,500±0,012 |
3,30±0,02 |
8,4±0,1 |
50,8±0,1 |
60,2±0,1 |
|
Константа ВЗ-Богё№3 |
от 20 до 100 |
- |
±10 |
3,400±0,015 |
5,10±0,02 |
10,2±0,1 |
50,8±0,1 |
60,2±0,1 |
|
Константа ВЗ-Богё№4 |
от 20 до 100 |
- |
±10 |
4,100±0,015 |
5,10±0,02 |
10,2±0,1 |
50,8±0,1 |
60,2±0,1 |
|
Константа ВЗ-Богё№5 |
от 20 до 100 |
- |
±10 |
5,200±0,015 |
5,10±0,02 |
10,2±0,1 |
50,8±0,1 |
60,2±0,1 |
Таблица 2 - Общие технические характеристики
|
Наименование параметра |
Значение |
|
Рабочая температура вискозиметра и образца жидкости, °С: - вискозиметры Константа ВЗ-1(2,5), Константа ВЗ-1(5,4), Константа ВЗ-246, Константа ВЗ-4 |
20,0±0,2 |
|
- вискозиметры Константа ВЗ-ОГ№53211№4, Константа ВЗ-ISO2431№3, Константа ВЗ-ISO2431№4, Константа ВЗ-ISO2431№5, Константа ВЗ-КО2431 |
23,0±0,5 |
|
- вискозиметры Константа ВЗ-БоМ№1, Константа ВЗ-БоМ№2, Константа ВЗ-БоМ№3, Константа ВЗ-БоМ№4, Константа ВЗ-БоМ№5 |
25,0±0,2 |
|
Вместимость резервуара вискозиметров Константа ВЗ-246, Константа ВЗ-4, Константа ВЗ-ОГ№53211№4, см3 |
100±1 |
|
Габаритные размеры вискозиметров Константа ВЗ-1(2,5) и Константа ВЗ-1(5,4) с внешним резервуаром без штатива, мм, не более: - диаметр |
150 |
|
- высота |
150 |
|
Габаритные размеры вискозиметров Константа ВЗ-246, Константа ВЗ-4, Константа ВЗ^Ш53211№4, Константа ВЗ-КО2431№3, Константа ВЗ-КО2431№4, Константа ВЗ-КО2431№5, Константа ВЗ-КО2431№6, Константа ВЗ-Рогб№1, Константа ВЗ^оМ№2, Константа ВЗ^оМ№3, Константа ВЗ-Рогб№4, Константа ВЗ^оМ№5 без штатива, мм, не более: - диаметр |
95 |
|
- высота |
95 |
|
Масса вискозиметров Константа ВЗ-1(2,5) и Константа ВЗ-1(5,4) с внешним резервуаром, крышкой и штоком без упаковки и штатива, кг, не более |
0,5 |
|
Масса вискозиметров Константа ВЗ-246, Константа ВЗ-4, Константа ВЗ^Ш53211№4, Константа ВЗ-КО2431№3, Константа ВЗ-КО2431№4, Константа ВЗ-КО2431№5, Константа ВЗ-КО2431№6, Константа ВЗ-Рогб№1, Константа ВЗ-Рогб№2, Константа ВЗ-Рогб№3, Константа ВЗ-Рогб№4, Константа ВЗ^оМ№5 без упаковки и штатива, кг, не более |
0,41 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Средний срок службы, лет |
5 |
наносится на титульный лист Руководства по эксплуатации типографским методом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вискозиметр |
Константа ВЗ |
1 шт. |
|
Штатив |
- |
1 шт. |
|
Упаковочный футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
УАЛТ.110.000.00РЭ |
1 экз. |
|
Методика поверки |
436-113-2014МП с изм. 1 |
1 экз. |
приведены в эксплуатационном документе, ГОСТ 8420-74 Материалы лакокрасочные. Методы определения условной вязкости.
Нормативные и технические документы, устанавливающие требования к вискозиметрам чашечным Константа ВЗ
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей;
ГОСТ 9070-75 Вискозиметры для определения условной вязкости лакокрасочных материалов; ГОСТ 8420-74 Материалы лакокрасочные. Методы определения условной вязкости;
ТУ 4215-102-27449627-2013 Вискозиметры чашечные Константа ВЗ. Технические условия. Правообладатель
Общество с ограниченной ответственностью «К-М» (ООО «К-М») ИНН 7805381224
Юридический адрес: 198097, г. Санкт-Петербург, ул. Маршала Говорова, д. 29, лит. К, помещ. 1Н № 150-153
Изготовитель
Общество с ограниченной ответственностью «К-М» (ООО «К-М») ИНН 7805381224
Юридический адрес: 198097, г. Санкт-Петербург, ул. Маршала Говорова, д. 29, лит. К, помещ. 1Н № 150-153
Телефон/факс: 8 (812) 448-5026
E-mail: k-m@constanta.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Уникальный номер записи в реестре аккредитованных лиц №30022-10.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2023 г. № 1328
Лист № 1
Всего листов 5
Регистрационный № 45390-10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза Константа МТ1
Назначение средства измерений
Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза Константа МТ1 (далее - твердомеры) предназначены для измерений твердости лакокрасочных покрытий.
Описание средства измерений
Принцип действия твердомеров основан на определении параметров затухания механического маятника, колеблющегося на образце с исследуемым лакокрасочным покрытием. На основании параметров затухания механического маятника рассчитывается твердость лакокрасочного покрытия в относительных единицах по ГОСТ 5233-89.
Конструктивно твердомеры состоят из базовой плиты, маятникового механизма, маятников, защитного колпака и электронного блока. На базовой плите установлена вертикальная колонна с закрепленными на кронштейне подставкой для исследуемого объекта и арретирами, на которые устанавливается маятник. Маятник состоит из открытой рамы, связанной перекладиной, на нижней поверхности которой вставлены два шарика в качестве точек опоры. На базовой плите также размещены взводное устройство (тросик) для задания начального отклонения маятника и оптический блок, регистрирующий колебания маятника. Подсчет количества колебаний маятника осуществляется с помощью электронного блока.
Подключение твердомеров к сети переменного тока осуществляется через сетевой адаптер.

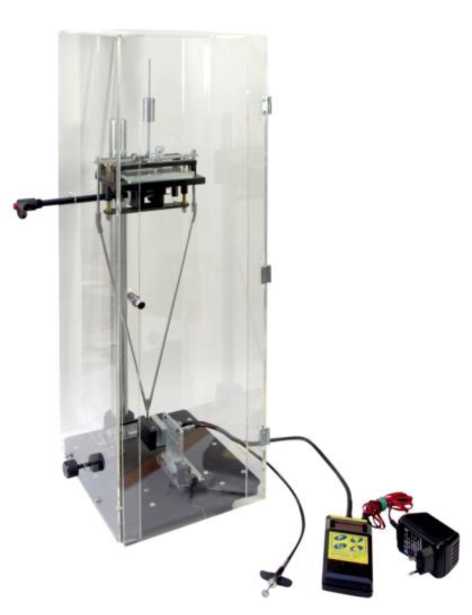

Рисунок 1 - Общий вид твердомера
Программное обеспечениеТвердомеры работают со встроенным программным обеспечением (ПО). ПО обеспечивает отображение результата измерений, сбор и хранение данных.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Внутренняя прошивка электронного блока |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Метрологические и технические характеристикиОсновные метрологические характеристики твердомера представлены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение параметра | |
|
А (по Кенигу) |
Б (по Персозу) | |
|
Диапазон измерений твердости |
от 0,10 до 2,50 | |
|
Пределы допускаемой абсолютной погрешности измерений твердости |
±0,02 | |
|
Дискретность времени затухания, с |
0,01 | |
|
Диапазон измерений числа колебаний маятника |
от 0 до 999 | |
|
Пределы допускаемой абсолютной погрешности измерений числа колебаний маятника |
±1 | |
|
Время уменьшения амплитуды колебания на контрольной пластине при изменении углов отклонения, с от 6 до 3° от 12 до 4° |
250±10 |
430±10 |
|
Масса маятника, г |
200,0±0,2 |
500,0±0,1 |
|
Средний период колебаний, с |
1,40±0,02 |
1,000±0,001 |
|
Пределы допускаемой абсолютной погрешности измерения углов отклонения 3°, 4° 6°, 12° |
и- н- IJ о о | |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
295x330x720 | |
|
Масса твердомера, кг, не более |
14 | |
|
Параметры электропитания |
напряжение 115/230 В переменного тока частотой 50/60 Гц, аккумуляторная батарея 9 В, потребляемый ток 70 мА | |
Условия эксплуатации:
- диапазон температуры окружающего воздуха, оС от 15 до 25;
- диапазон относительной влажности окружающего воздуха, % от 40 до 80;
- диапазон атмосферного давления, кПа от 96 до 104.
Средний срок службы, лет 5.
Наработка на отказ, ч 3000.
Знак утверждения типананосится резиновым клише на титульный лист руководства по эксплуатации и на плиту твердомера в виде наклейки.
Комплектность средства измеренийКомплектность твердомера представлена в таблице 3.
Таблица 3
|
№ п/п |
Наименование |
Количество, шт. |
|
1 |
Твердомер в составе: |
1 |
|
Блок электронный |
1 | |
|
Блок оптический |
1 | |
|
Плита |
1 | |
|
Столик |
1 | |
|
Кронштейн |
1 | |
|
Колпак |
1 | |
|
Тросик |
1 | |
|
2 |
Маятник А (Кенига) |
1 |
|
3 |
Маятник Б (Персоза) |
1 |
|
4 |
Пластина контрольная |
1 |
|
5 |
Футляр |
1 |
|
6 |
Уровень |
1 |
|
7 |
Адаптер сетевой |
1 |
|
8 |
Руководство по эксплуатации УАЛТ.102.100.00 РЭ |
1 |
|
9 |
Методика поверки УАЛТ.102.100.00 МП |
1 |
Методика измерений приведена в документе «Твердомер маятниковый лакокрасочных покрытий по методу Кенига-Персоза Константа МТ1. Руководство по эксплуатации» УАЛТ.102.100.00 РЭ, 2010 г.
Нормативные и технические документы, устанавливающие требования к твердомеру маятниковому лакокрасочных покрытий по методу Кенига-Персоза Константа МТ1
ГОСТ Р 52166-2003 «Материалы лакокрасочные. Определение твердости покрытия по времени уменьшения амплитуды колебаний маятника»;
ГОСТ 5233-89 «Материалы лакокрасочные. Метод определения твердости по маятниковому прибору»;
ТУ 4276-028-27449627-08 «Твердомер маятниковый лакокрасочных покрытий по методу Кенига-Персоза Константа МТ1. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «К-М» (ООО «К-М») ИНН 7805381224
Юридический адрес: 198097, г. Санкт-Петербург, ул. Маршала Говорова, д. 29, лит. К, помещ. 1Н № 150-153
Изготовитель
Общество с ограниченной ответственностью «К-М» (ООО «К-М») ИНН 7805381224
Юридический адрес: 198097, г. Санкт-Петербург, ул. Маршала Говорова, д. 29, лит. К, помещ. 1Н № 150-153
Телефон: (812) 448-50-26.
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, г.п. Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
