МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

12 апреля 2022 г.

Москва

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  А.П.Шалаев

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» апреля 2022 г. № 948

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2022 г. № 948

Регистрационный № 72735-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики загазованности универсальные ДЗУ-ГЕРДА

Датчики загазованности универсальные ДЗУ-ГЕРДА (далее - датчики) предназначены для непрерывных автоматических измерений содержания (% НКПР или объемной доли) определяемых компонентов - углеводородных газов и паров, углекислого газа в воздухе помещений и в местах их возможного появления при транспортировке, переработке и хранении.

Принцип действия датчиков основан на измерении содержания определяемых компонентов в воздухе методом двухволновой абсорбционной ИК фотометрии.

Датчик состоит из блока сенсора и трансмиттера. Блок сенсора обеспечивает первичное преобразование содержания определяемого компонента в электрический сигнал. Блок трансмиттера выполняет функции предварительной обработки сигнала, индикации результата измерения, формирования интерфейса линии связи и преобразования напряжения для питания блока сенсора. Для управления режимами работы датчика в его комплект входит магнитный ключ. Предусмотрена установка двух порогов срабатывания сигнализации в диапазоне измерений (выполняется производителем при выпуске СИ из производства).

Датчики выпускаются во взрывозащищенном корпусе в исполнениях для измерений содержания метана, пропана и других горючих компонентов (этилен, пропилен, оксид этилена, метанол, этанол, бензол, толуол, гексан, н-бутан) и углекислого газа, которые отличаются типом используемого сенсора. Исполнения выпускаются в модификациях без подогрева сенсора и с подогревом сенсора (для работы в расширенном диапазоне отрицательных температур). Датчики различных исполнений имеют одинаковый внешний вид и отличаются маркировкой. Маркировка исполнений осуществляется в виде обозначения «Датчик ДЗУ-ГЕРДА-1-2-3-4-5-6-7» согласно таблице 1. Маркировка и заводской номер указаны на маркировочной табличке, которая расположена на боковой стенке прибора.

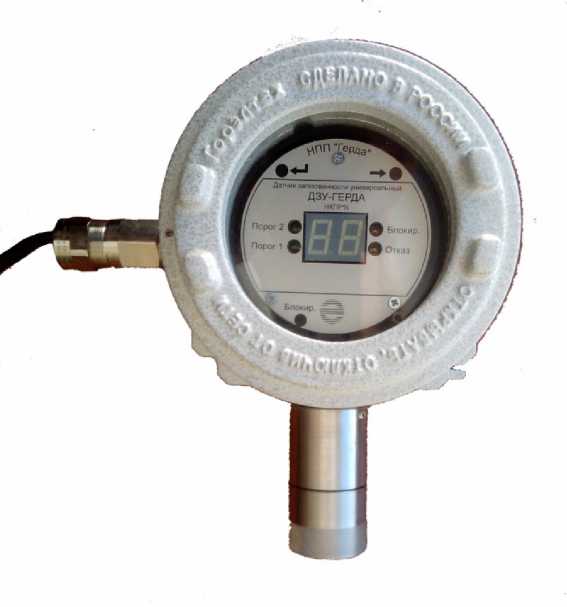

Рисунок 1 - Общий вид датчиков загазованности универсальных ДЗУ-ГЕРДА

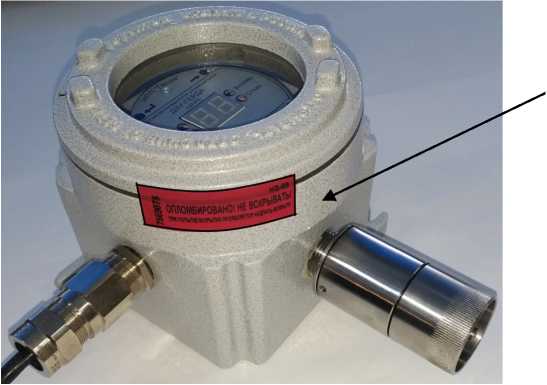

Пломбировочная наклейка

Рисунок 2 - Схема пломбирования

Датчики имеют встроенное программное обеспечение (далее - ПО), недоступное пользователю.

Основные функции ПО:

• - связь с ИК-сенсором по каналу RS-232;

• - вычисление содержания определяемых компонентов;

• - отображение расчетных данных на индикаторе датчика;

• - сигнализация превышения пороговых уровней загазованности, блокировки, ошибок и отказов датчика при помощи светодиодов на передней панели датчика;

• - ввод и отображение данных в режиме «Сервис»;

• - связь с внешними устройствами (ПК или ПЛК) по цифровому каналу RS-485;

• - связь с внешними устройствами (ПК или ПЛК) по каналу HART;

• - управление выходными токовыми сигналами токовой петли от 0 до 20 мА;

• - управление выходными реле.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).

Влияние программного обеспечения датчиков учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на маркировочные таблички датчиков способом термотрансферной печати, печати сольвентными красками по анодированному алюминию или фотохимпечати и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность датчиков загазованности универсальных ДЗУ-ГЕРДА

приведены в руководстве по эксплуатации ГЮРА.413999.002РЭ раздел 3.

Приказ Росстандарта от 31.12.2020 г. № 2315 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 12.2.007.0-75 ССБТ Изделия электрические. Общие требования безопасности

ГОСТ 31610.0-2014 Взрывоопасные среды. Часть 0. Оборудование. Общие требования

ГОСТ IEC60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»

ГЮРА.413999.002ТУ Датчики загазованности универсальные ДЗУ-ГЕРДА. Технические условия

Общество с ограниченной ответственностью «Научно-производственное предприятие «Герда» (ООО «НПП «Герда»)

ИНН 7734004192

Адрес: 123308, Россия, г. Москва, 3-я Хорошевская ул., д. 2, стр. 1

Телефон: (495) 755-88-45

Факс: (495) 755-88-46

Web-сайт: www.gerda.ru

E-mail: info@gerda.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГБУ «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2022 г. № 948

Регистрационный № 69459-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТВ-220*

Трансформаторы тока ТВ-220* (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 220 кВ, частоты 50 Гц или 60 Гц.

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Трансформаторы встроенные, состоящие из одной вторичной обмотки. Магнитопровод трансформатора заключен в коробку, на которую наматывается вторичная обмотка. Первичной обмоткой трансформаторов служит токопровод ввода выключателя или комплектного распределительного устройства, изолированный на номинальное напряжение 220 кВ относительно трансформаторов тока.

Трансформаторы устанавливаются в герметичных корпусах выключателей и комплектных распределительных элегазовых устройствах в среде элегаза на заземляемой части вводов.

Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.

Общий вид трансформаторов и схема пломбирования представлены на рисунке 1.

Место пломбирования предусмотрено в аппарате, для встраивания в который изготовлен трансформатор тока.

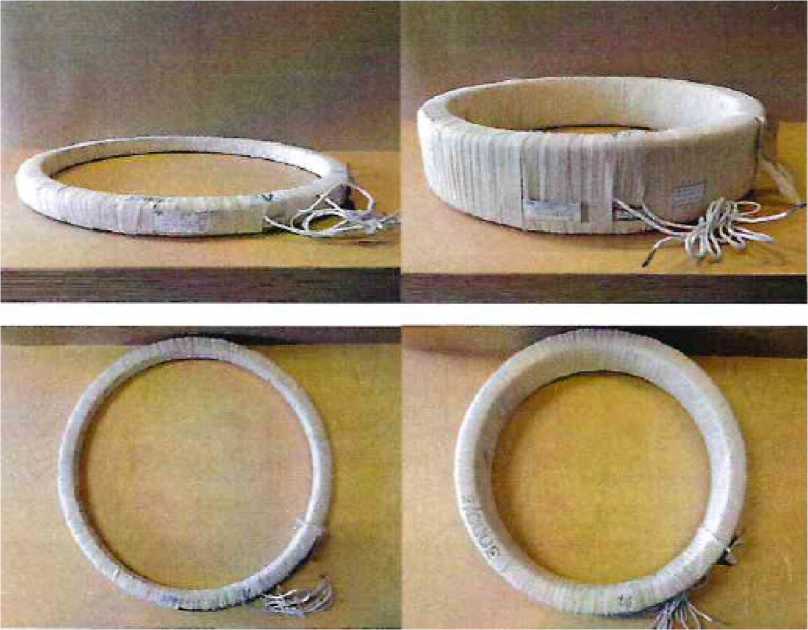

Рисунок 1 - Внешний вид трансформатора с указанием места пломбирования

Пример записи обозначения трансформатора тока типа ТВ-220*: трансформатора тока (Т), по типу конструкции - встроенного (В), номинального напряжения 220 кВ, классов точности 0,5 и 0,2 вторичных обмоток, номинальным коэффициентом трансформации 1000-2000/1 А, климатического исполнения УХЛ4, номинальной частоты 50 Гц:

• —   для внутрироссийских поставок:

Трансформатор            тока            ТВ-220*-0,5/0,2-1000-2000/1 УХЛ4 50 Гц,

ТУ3414-013-04682485-2000;

• —   для поставок на экспорт:

Трансформатор тока ТВ-220*-0,5/0,2-1000-2000/1 УХЛ4 50 Гц, Экспорт. ТУ3414-013-04682485-2000;

• —   то же, класса точности 10Р:

Трансформатор тока ТВ-220*-10Р-2000/1 УХЛ4 50 Гц, ТУ3414-013-04682485-2000.

Программное обеспечение отсутствует.

Основные метрологические и технические характеристики приведены в таблице 1.

Таблица 1 - Метрологические характеристики трансформаторов

Таблица 2 - Технические характеристики трансформаторов

Знак утверждения типа наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.

Комплектность средства измерений

Методика (методы) измерений приведены в пункте 8 руководства по эксплуатации «Трансформаторы тока ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Руководство по эксплуатации. 0ЭА.140.006».

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

ПНСТ-283-2018 «Предварительный национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 год №2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ТУ 3414-013-04682485-2000 «Трансформаторы тока типов ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Технические условия»

Акционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)

ИНН 7801032688

Адрес: 199106, г. Санкт-Петербург, 24-я линия В.О., д. 3-7

Телефон: +7 (812) 677-83-83

Факс: +7 (812) 677-83-84

E-mail: box@ea.spb.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГБУ «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2022 г. № 948

Лист № 1 Регистрационный № 49077-12 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры атомно-абсорбционные «KBAHT.Z»

Спектрометры атомно-абсорбционные «KBAHT.Z» (далее по тексту-спектрометры) предназначены для проведения количественного элементного анализа жидких проб различного происхождения и состава: питьевой и природной вод, промышленных сточных вод, растворов-минерализатов, полученных после соответствующей обработки твердых и газообразных проб.

Принцип действия спектрометров основан на методе электротермической атомноабсорбционной (АА) спектрометрии. Анализируемая проба испаряется в графитовой трубчатой печи, нагреваемой электрическим током. Свободные атомы определяемого элемента поглощают резонансное излучение, максимальное поглощение происходит на аналитической резонансной спектральной линии, которая обычно используется для АА измерений. Графитовая печь располагается в продольном переменном магнитном поле. При расщеплении линий поглощения (эффект Зеемана) имеет место избирательная модуляция коэффициента атомного поглощения. Атомная абсорбционность однозначно определяется только концентрацией определяемого элемента в анализируемом растворе и не зависит от спектральных помех (неселективного поглощения). Концентрация элемента определяется по градуировочной зависимости.

Конструктивно спектрометры выполнены в виде настольного моноблока, включающего в себя следующие основные узлы:

• - шестиламповую турель, предназначенную для размещения ламп с полым катодом (ЛПК), автоматического выбора и юстировки рабочей лампы;

• - двухлинзовую оптическую схему, фокусирующую излучение резонансного источника в графитовой печи и на входной щели монохроматора;

• - монохроматор, выделяющий аналитическую резонансную линию;

• - фотопреобазователь светового потока в электрические сигналы;

• - продольно нагреваемую графитовую печь, располагаемую в воздушном зазоре электромагнита переменного тока;

• - автоматический дозатор, предназначенный для дозирования проб в графитовую печь;

• -   электронную систему управления спектрометрами, аналого-цифрового преобразования аналитических сигналов и взаимодействия с внешним компьютером через последовательный интерфейс.

Управление спектрометра осуществляется с помощью ПК.

Общий вид спектрометров представлен на рисунке 1.

Нанесение знака поверки не предусмотрено.

Серийный номер вписывается вручную на наклейку, расположенную на задней панели спектрометра.

Схема пломбирования и маркировки представлены на рисунке 1.

Рисунок 1 - Общий вид спектрометров

Cпектрометры оснащены автономным программным обеспечением (далее по тексту -ПО), которое управляет работой прибора и собирает, отображает, обрабатывает и хранит полученные данные. Все ПО является метрологически значимым и выполняет следующие функции:

• - сбор и обработка данных, поступающих с детектора масс-спектрометра;

• - обсчет результатов измерений;

• - сохранение результатов измерений на жестком диске персонального компьютера;

• - управление процедурой измерений;

• - создание отсчетов по результатам измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на заднюю панель корпуса спектрометра в виде наклейки.

Лист № 4 Всего листов 4 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в эксплуатационном документе ГКНЖ.84.000.000 РЭ «Спектрометр атомноабсорбционный «КВАНТА». Руководство по эксплуатации» п.3 «Работа на спектрометре».

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3455 Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов.

Технические условия ТУ 4434-084-29903757-2011 (ГКНЖ.84.00.000 ТУ)

Общество с ограниченной ответственностью «КОРТЭК» (ООО «КОРТЭК»)

ИНН 7713011865

119602, г. Москва, ул. Никулинская, д. 27, кор. 2

Телефон: +7 (495) 212-93-71; факс: +7 (495) 212-93-71.

www.cortec.ru

E-mail: office@cortec.ru

Общество с ограниченной ответственностью «Техноквант» (ООО «Техноквант»)

ИНН 7729637560

119602, г. Москва, ул. Никулинская, д. 27, кор. 2

Телефон: +7 (499) 495-12-51; факс: +7 (499) 495-12-51

www.technokvant.ru

E-mail: office@technokvant.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» апреля 2022 г. № 948

Лист № 1 Регистрационный № 77904-20 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные интеллектуальные НАРТИС-100

Счетчики электрической энергии однофазные интеллектуальные НАРТИС-100 предназначены для измерения активной и реактивной энергии прямого и обратного направлений, ведения массивов профиля мощности нагрузки с программируемым временем интегрирования, измерения параметров однофазной сети и параметров качества электрической энергии в двухпроводных сетях переменного тока.

Принцип действия счетчиков НАРТИС-100 основан на преобразовании входных сигналов тока и напряжения однофазной сети из аналогового представления в цифровое с помощью специализированной микросхемы, выполненной по технологии «система на кристалле» (System on Chip - SoC).

Измерительные входы счетчика имеют каналы измерения тока и напряжения. Датчиками тока являются шунт в цепи фазного провода и трансформаторы тока, включенные последовательно в цепь нулевого провода; датчиками напряжения - резистивные делители, включенные в параллельную цепь напряжения. Сигналы с датчиков поступают на входы 16-разрядных АЦП специализированной микросхемы SoC, ядро цифровой обработки которой преобразует оцифрованные сигналы тока и напряжения в значения активной и реактивной мощности. Значения активной и реактивной мощности поступают в модуль, преобразующий их в частоту импульсов активной и реактивной энергий, прямо пропорциональных значениям соответствующих мощностей. Помимо функций измерителя энергии, SoC имеет батарейный домен реального времени, драйвер ЖКИ, локальные цифровые интерфейсы, сигналы дискретного вво-да/вывода для управления и контроля внутренней периферией прибора. Микроконтроллерное ядро SoC работает под управлением специализированного встроенного программного обеспечения, реализующего функциональность формирования, регистрации, сохранения в энергонезависимой памяти измеряемых счетчиком параметров, обмен по одному или нескольким цифровым интерфейсам, обеспечивая одновременный равноприоритетный обмен данными. Если по одному из интерфейсов подана команда на запись (параметрирование прибора), то во избежание возможных коллизий, формирование ожидаемых ответов на запросы по другим интерфейсам прерывается, формируются ответы вида «прибор занят».

Счетчики электрической энергии однофазные интеллектуальные НАРТИС-100 выпускаются в различных вариантах исполнения, которые отличаются максимальными токами, типами интерфейсов связи (RS-485, RF; GSM), типом антенны, способом управления нагрузкой, габаритами корпуса, условиями эксплуатации, архитектурой. Варианты исполнения счетчиков приведены в таблице 1.

Счетчики, в зависимости от варианта исполнения, предназначены для эксплуатации как в закрытом помещении, так и на открытом воздухе (счетчики архитектуры «Сплит»).

Счетчики являются законченными укомплектованными изделиями, для установки которых на месте эксплуатации достаточно указаний, приведенных в эксплуатационной документации, в которой нормированы метрологические характеристики измерительных каналов системы.

В счетчиках реализован протокол обмена СПОДЭС.

Запись счетчика при его заказе и в конструкторской документации другой продукции состоит из наименования «Счётчик электрической энергии однофазный интеллектуальный НАРТИС-100», условного обозначения счетчика из таблицы 1 и номера технических условий.

Пример записи счётчиков-«Счетчик электрической энергии однофазный интеллектуальный 11АРТИС-100.13ISGA НРДЛ.411152.003ТУ».

Таблица 1-Варианты исполнения счетчиков

Примечания к таблице 2:

- * означает наличие опции, пустое поле в таблице - отсутствие опции.

Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии в восьми тарифных зонах. Счетчики имеют гибко программируемый тарификатор, который обеспечивает дифференциацию количества потребляемой электроэнергии согласно созданным дневным, недельным и сезонным шаблонам. Возможно задание до 12 дневных шаблонов, каждый из которых может включать до 24 точек переключения тарифа внутри суток. Тарифное расписание счетчика состоит из дневных шаблонов, недельных шаблонов, сезонных шаблонов и таблицы специальных дней. Параметры тарификатора приведены в таблице 2.

Таблица 2-Параметры тарификатора

Счетчики ведут следующие архивы тарифицированной учтенной энергии:

• - значения учтенной  активной  и реактивной энергии  прямого  и  обратного

направления нарастающим итогом с момента изготовления по всем тарифам;

• - значения учтенной  активной  и реактивной энергии  прямого  и  обратного

направления на момент окончания расчетного периода не менее 36 записей, с программируемой датой окончания расчетного периода;

• - значения учтенной активной и реактивной энергии прямого и обратного направления на начало текущего года и на начало предыдущих 2 лет;

• - значения учтенной активной и реактивной энергии прямого и обратного направления на начало суток по всем тарифам на глубину 180 суток;

• - приращения активной и реактивной энергии прямого и обратного направления на интервале 60 мин. на глубину 3000 записей;

• - время превышения пороговых значений коэффициента реактивной мощности в зоне суток высокого и низкого потребления;

• - максимальные значения коэффициента реактивной мощности в зоне суток высокого и низкого потребления;

• - профиль мощности нагрузки на глубину 6000 записей;

• - счетчик количества срабатываний коммутационного аппарата с переполнением не менее 32768;

• - счетчик количества событий превышения положительного отклонения напряжения более 20% в завершенном расчетном периоде с переполнением не менее 32768;

• - счетчик количества событий превышения положительного отклонения напряжения и отрицательного отклонения напряжения более 10% в завершенном расчетном периоде с переполнением не менее 32768;

• - суммарная продолжительность превышения положительного отклонения напряжения более 20% в завершенном расчетном периоде с переполнением не менее 32768;

• - суммарная продолжительность превышения положительного отклонения напряжения и отрицательного отклонения напряжения более 10% в завершенном расчетном периоде с переполнением не менее 32768;

• - журналы событий счетчика.

Профили мощности нагрузки Счетчики ведут четырехканальный профиль мощности с переменным временем интегрирования от 1 мин. до 60 мин. в интервалы времени, определяемые как целые числа, являющиеся делителями числа 60.

Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как датчики или измерители параметров, приведенных в таблице 4.

Счетчики могут использоваться как измерители показателей качества электрической энергии согласно ГОСТ 32144-2013.

Испытательные выходы

В счетчиках функционирует импульсный выход, который может конфигурироваться для формирования импульсов телеметрии или поверки.

Изменение состояния дискретного выхода производится путем подачи управляющих команд по цифровому интерфейсу счетчика в протоколе, совместимом с стандартом СПОДЭС. При изменении состояния дискретного выхода в журнале счетчика сохраняется соответствующее событие.

Состояния импульсного выхода на контактах «+» и «-»:

• 1 |A| телеметрия (5000имп./кВт^ч);

• 2 |R| телеметрия (5000имп./квар^ч);

• 3 |a| поверка (10000имп./кВт^ч);

• 4 |R| поверка (10000имп./квар^ч);

• 5 Управление нагрузкой;

• 6 CLK.

CLK - дискретный выход тактирования внутренних часов (времязадающая основа по ГОСТ IEC 61038). Используется для проверки точности хода часов;

|A|, |R| - импульсные выходы активной и реактивной энергии по модулю.

Контакты в режиме управления нагрузкой обеспечивают управление внешним устройством отключения нагрузки для вариантов исполнения счетчика без встроенного реле.

Журналы

Счетчики ведут следующие журналы событий, в которых фиксируются времена нача-ла/окончания событий:

• - журнал событий, связанных с напряжением (количество записей 1024);

• - журнал событий, связанных с током (количество записей 256);

• - журнал событий, связанных с включением/отключением счетчика (количество записей 1000);

• - журнал событий программирования параметров счетчика (количество записей 1000);

• - журнал событий внешних воздействий (количество записей 256);

• - журнал коммуникационных событий (количество записей 128);

• - журнал событий контроля доступа (количество записей 128);

• - журнал самодиагностики (количество записей 256);

• - журнал событий управления нагрузкой (количество записей 256);

• - журнал параметров качества энергии (количество записей 256);

• - журнал коррекции времени (количество записей 256).

Все журналы хранятся в памяти прибора в течение всего срока службы счетчиков.

Устройство индикации

В качестве счетного механизма счетчики имеют жидкокристаллические индикаторы (ЖКИ) с подсветкой, осуществляющие индикацию:

• - накопленной активной и реактивной энергии прямого и обратного направления по тарифам и по сумме тарифов на ЖКИ при отключенной сети с питанием от встроенной литиевой батареи;

• - текущего значения суммарной потребленной активной и реактивной энергии прямого и обратного направлений;

• - текущего значения потребленной активной и реактивной электроэнергии прямого и обратного направлений по тарифным зонам суток;

• - даты и времени;

• - действующего значения активной, реактивной, полной мощности прямого и обратного направлений;

• - действующего значения текущего напряжения;

• - действующего значения текущего тока;

• - частоты сети;

• - мгновенного значения температуры (справочно);

• - действующего тарифа;

• - состояния встроенной батареи;

• - состояния реле управления нагрузкой;

• - количества, даты/времени и кода последнего события - нарушения качества поставляемой электроэнергии;

• - количества, даты/времени и кода последнего события - признака несанкционированного вмешательства;

• - количества, даты/времени и кода последнего события - аварийного сбоя в работе счетчика;

• - признака неработоспособности счетчика вследствие аппаратного или программного сбоя.

Счетчики имеют кнопку для управления режимами индикации. Кнопка управления режимами индикации находится на корпусе счетчика, предназначенного для эксплуатации в закрытых помещениях. Кнопка управления режимами индикации счетчика архитектуры «Сплит» находится на пульте индикации.

Счетчики обеспечивают отображение информации о накопленной энергии на ЖКИ в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт^ч (квар^ч), седьмой и восьмой разряды, отделенные точкой, указывают десятые и сотые доли кВ'гч (квар^ч) соответственно.

Объем основных и вспомогательных параметров, выводимых на ЖКИ, а также длительность индикации, программируются через интерфейс.

Поверх основной индикации обеспечена индикация тамперных событий.

В счетчике предусмотрены следующие тамперные события:

• - воздействие магнитным полем;

• - вскрытие крышки клеммной колодки;

• - вскрытие корпуса счетчика;

• - превышение максимальной мощности;

• - возникновение события в журнале напряжений;

• - программирование параметров счетчика;

• - выход отклонения напряжения за пределы ±10% - начало;

• - выход положительного отклонения напряжения за пределы 20% - начало;

• - небаланс токов в фазном и нулевом проводниках;

• - аварийный режим работы ПУ.

На беспроводном Android-гаджете, опционально входящим в комплект счетчика архитектуры «Сплит», подключенному к измерительному блоку счетчика, индицируются, кроме вышеперечисленных, следующие показатели:

• - наличие напряжения;

• - текущий квадрант;

• - ОБИС-код индицируемого параметра.

Интерфейсы связи

Счётчики, в зависимости от варианта исполнения, обеспечивают обмен информацией через интерфейсы:

• - оптопорт;

• - RS-485;

• - GSM;

• - RF.

Все счётчики имеют оптический порт.

По цифровым интерфейсам счетчика реализована передача данных в формате протокола CTO 34.01.5.1-006-2017 ПАО «Россети» (СПОДЭС) с приоритетом оптопорта. Физический интерфейс оптопорта соответствует ГОСТ IEC 61107.

Скорость обмена информации при связи с ПУ по цифровым интерфейсам (RS-485 и оптопорт), не менее 9600 бит/с.

GSM канал поддерживает работу в режимах GPRS клиент (один сокет), GPRS сервер (до двух сокетов), входящего вызова CSD. Предусмотрены диагностические SMS, отражающие статус модема, уровень сигнала.

Параметры радиомодуля:

• - несущая частота 868 МГц;

• - мощность передатчика не более 100 мВт;

• - спецификация канального уровня согласно IEEE 802.15.4.

Предусмотрена возможность спорадической передачи (по инициативе счетчика) уведомлений о тамперных событиях согласно СПОДЭС с отключаемым алгоритмом.

Счетчики в дистанционном режиме работы обеспечивают обмен информацией с компьютером. Счетчики обеспечивают возможность программирования от внешнего устройства через интерфейсы связи:

• - скорости обмена по интерфейсу RS-485;

• - паролей считывателя и конфигуратора;

• - наименования точки учета (места установки);

• - сетевого адреса;

• - времени интегрирования мощности для профиля мощности (время интегрирования мощности от 1 до 60 минут);

• - тарифного расписания, расписания праздничных дней, списка перенесенных дней;

• - текущего времени и даты;

• - статуса разрешения перехода на сезонное время;

• - программируемых флагов разрешения/запрета автоматического перехода на сезонное время;

• - порогов активной и реактивной мощности прямого и обратного направления;

• - конфигурации импульсного выхода;

• - мягкую коррекцию времени;

• - жесткую установку даты и времени;

• - режимы индикации.

Внутреннее время счетчиков может быть синхронизировано в ручном или в автоматическом режиме. Автоматическая коррекция времени производится путем подачи управляющих воздействий от ИВК (ИВКЭ) по цифровому интерфейсу в формате протокола счетчика.

В счетчиках имеется возможность автоматического перехода лето/зима.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода - изготовителя «Meter_Config.exe» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями считывателя и конфигуратора.

Формат данных при обмене информацией с компьютером по последовательным интерфейсам (оптопорт, RS-485): 1 стартовый бит, 8 бит данных, 1 стоповый бит.

Счетчик имеет возможность выступать в качестве инициатора связи с уровнем ИВКЭ или ИВК при следующих событиях:

• - вскрытии клеммной крышки;

• - воздействии сверхнормативным магнитным полем;

• - перепараметрировании;

• - превышении максимальной мощности;

• - отклонении от нормированного значения уровня напряжения.

Конструктивно счётчики, предназначенные для использования в закрытых помещениях и блоки измерительные счетчиков архитектуры «Сплит», состоят из следующих узлов:

• - кожуха;

• - измерительно-вычислительного блока, который включает печатный узел и трансформаторный блок, в состав которого входит клеммная колодка.

Основной элемент питания входит в состав измерительно-вычислительного блока. При исчерпании срока службы элемента питания до истечения интервала между поверками, он подлежит замене без необходимости периодической поверки счетчика.

Кожух изготовлен из ударопрочного пластика, не поддерживающего горение, и образован корпусом, крышкой корпуса, крышкой с отсеком для установки резервного элемента питания, крышкой клеммной колодки. Отсек с резервным элементом питания закрыт защитной крышкой батарейного отсека, защищающей от случайных воздействий при обслуживании и монтаже счетчика, и недоступен без вскрытия пломбы энергоснабжающей организации.

В неразборном корпусе счетчиков, предназначенных для использования в закрытых помещениях, установлены четыре дополнительные детали, препятствующие вскрытию корпуса. При попытке открыть крышку неразборного корпуса повреждается целостность одной из дополнительных деталей, что явно укажет на попытку вскрытия прибора.

Счетчик архитектуры «Сплит» состоит из блока измерительного и пульта индикации.

В блоках измерительных счетчиков архитектуры «Сплит» предусмотрен отсек для установки модуля связи с электропитанием от источника питания счетчика. Корпус блока измерительного обеспечивает крепление на стену здания стандартным нарезным крепежом или на опору ЛЭП стяжным хомутом.

Корпус пульта индикации выполнен в виде портативного устройства с батарейным питанием и содержит разъем mini-USB для питания от внешнего источника стандарта USB.

В счетчиках реализована аппаратная блокировка срабатывания реле управления нагрузкой.

Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломбы со знаком поверки организации, осуществляющей поверку счетчика, и пломба ОТК завода - изготовителя.

После установки на объект счетчик должен пломбироваться пломбами обслуживающей организации.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование клеммной крышки и крышки корпуса счетчика. Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий, без возможности инициализации журналов.

Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.

В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчик магнитного поля повышенной магнитной индукции. Факт и время воздействия на счетчик повышенной магнитной индукции фиксируется в журнале событий.

Маркировка счетчиков

Маркировка счетчиков внутреннего использования нанесена на лицевую часть панели счётчиков офсетной печатью. Маркировка счетчиков наружной установки нанесена на верхнюю сторону корпуса блока измерительного. Номер счетчика представлен в виде штрих-кода «2 из 5 чередующийся» и цифрового обозначения из восьми цифр.

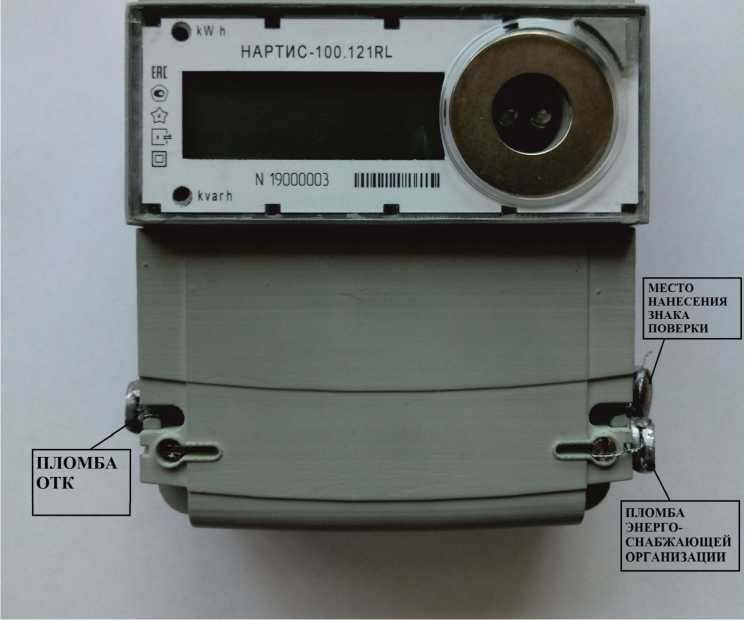

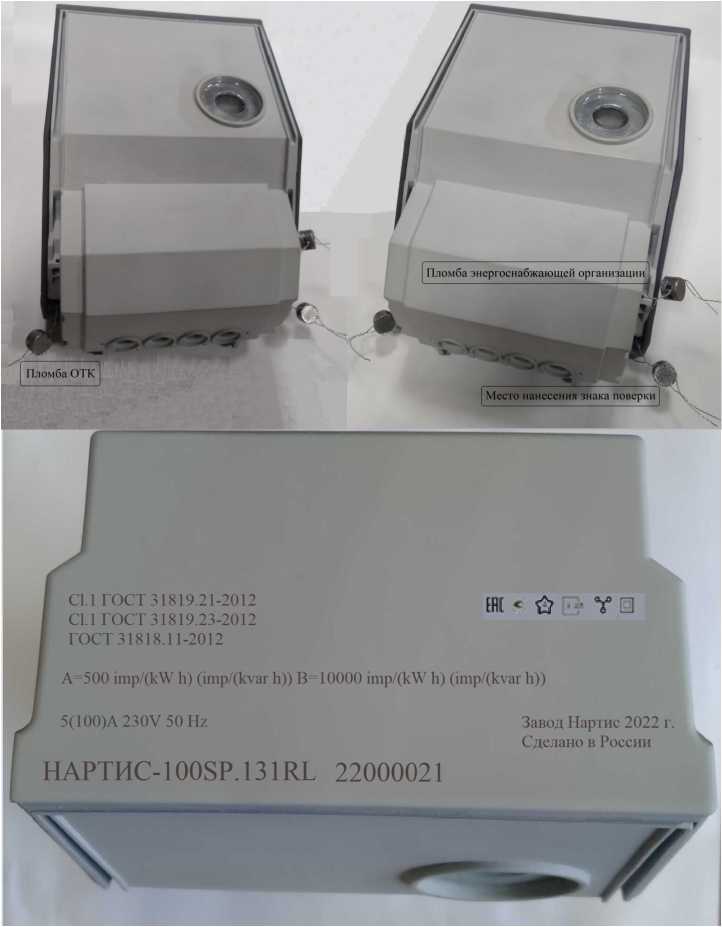

Общий вид счетчиков, мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведены на рисунках 1 и 2.
