МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 ноября 2019 г.

Москва

О внесении изменений в описание типа на аспираторы для отбора проб воздуха БРИЗ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Медицина и Экология» от 28 августа 2019 г. № 2008-0011/19-МИЭ приказываю:

• 1. Внести изменения в описание типа на аспираторы для отбора проб воздуха БРИЗ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56344-14, изложив его в новой редакции согласно приложению к настоящему

приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу

  или индивидуальному предпринимателю.

• 3. Контроль за испбЛНёИИёМ ИйётояиЦего Приказа остекляю за собой. Подлинник электронного документа, подписанного ЭП,

  хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

  Заместитель Руководите nf

  СВЕДЕНИЯ О СЕРТИФИКАТЕ. ЭП

  С.С. Голубев

Сертификат: O0E1O36E1B07E0FB80EA118900BCB6D090 Кому выдан; Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

к____—_____

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» ноября 2019 г. № 2724

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аспираторы для отбора проб воздуха БРИЗ

Аспираторы для отбора проб воздуха БРИЗ предназначены для измерений расхода и отбора проб воздуха с целью определения максимально разовых и среднесменных показателей содержания вредных веществ в зоне дыхания работника, а также в жилых, общественных помещениях, детских и лечебно-профилактических учреждениях.

Принцип действия аспираторов для отбора проб воздуха БРИЗ (далее - аспираторы) основан на создании разрежения со стабильными параметрами, за счет которого прокачивается отбираемая проба воздуха.

Аспираторы относятся к универсальным, электрическим, одноканальным, переносным приборам с установленными значениями объемного расхода, с прямым измерением отбираемого объема проб воздуха в соответствии с ГОСТ Р 51945-2002. Аспираторы имеют три исполнения: БРИЗ-1, БРИЗ-2, БРИЗ-3.

Конструктивно БРИЗ-1 и БРИЗ-2 выполнены в виде одного блока, состоящего из пластмассового корпуса и имеющего разделенные перегородкой насосный и аккумуляторный отсеки. Корпус аспираторов БРИЗ-2 представлен в пяти видах. Кнопка или клавиша, или переключатель включения/выключения питания аспираторов и штуцер отвода прокаченного воздуха расположены на боковой или верхней или передней панели корпуса аспираторов. В БРИЗ-2 к одной из стенок корпуса прикреплен ротаметр с системой прокачки воздуха от пылевого аллонжа до канала всоса воздуха. В насосном отсеке установлены основные конструктивные элементы, обеспечивающие необходимую направленность движения воздуха в газовом канале (электродвигатель, резиновые лепестковые клапаны для забора и отвода воздуха, резиновый колпак и его толкатель). В аккумуляторном отсеке находятся один или два аккумулятора, или батарейки типа «D» с параллельным подключением к электродвигателю.

БРИЗ-3 конструктивно выполнен в виде одного блока, состоящего из пластмассового корпуса, внутрь которого помещены: схема управления, насос и аккумулятор. На лицевой стороне аспиратора расположены следующие элементы управления и сигнализации: кнопка вклю-чения/выключения питания; кнопка или клавиша выбора режима работы; кнопка или клавиша увеличения текущего параметра; кнопка или клавиша уменьшения текущего параметра, светодиодный индикатор работы; дисплей для отображения текущего, среднего расхода и служебной информации о работе прибора. На верхней или боковой стороне корпуса аспиратора расположены: штуцер для присоединения трубки всасывания воздуха; штуцер для отвода прокаченного воздуха.

Для защиты от несанкционированного доступа в аспираторах предусмотрена установка пломбы-наклейки изготовителя.

Общий вид аспираторов с указанием мест пломбирования представлен на рисунке 1. Схема пломбировки от несанкционированного доступа для аспираторов БРИЗ-1, БРИЗ-2 представлена на рисунке 2.

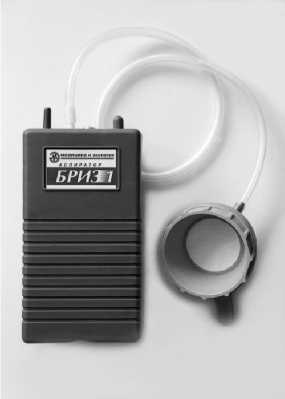

Аспиратор БРИЗ-1

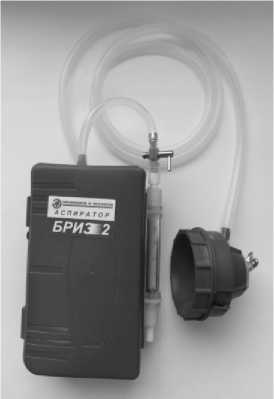

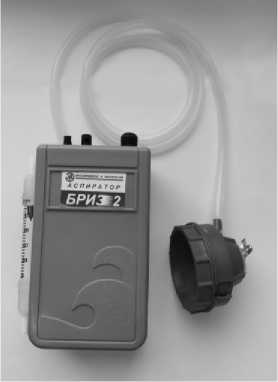

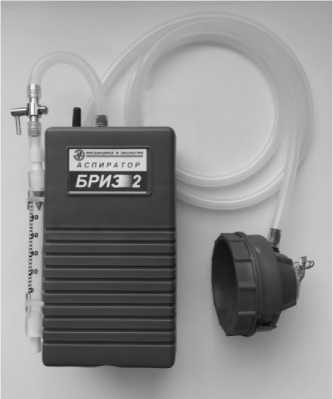

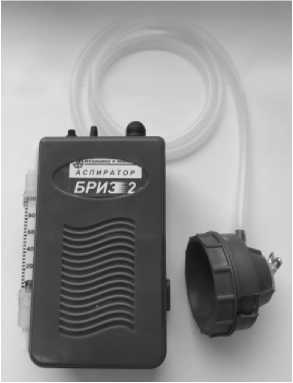

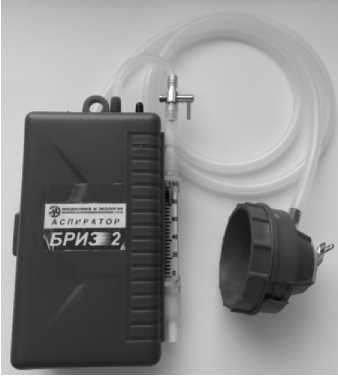

Аспиратор БРИЗ-2

Аспиратор БРИЗ-2

Аспиратор БРИЗ-2

Аспиратор БРИЗ-2

Аспиратор БРИЗ-2

Место

пломбирования

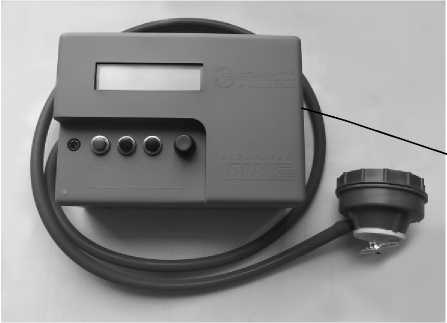

Аспиратор БРИЗ-3

Рисунок 1 - Общий вид аспираторов с обозначением места пломбирования

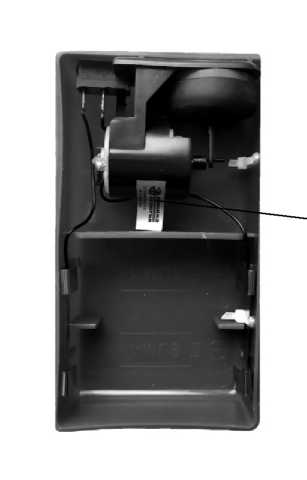

Рисунок 2 - Схема пломбировки от несанкционированного доступа для БРИЗ-1 и БРИЗ-2

В аспираторах БРИЗ-1 и БРИЗ-2 программное обеспечение отсутствует. Идентификационные данные программного обеспечения аспираторов БРИЗ-3 представлены в таблице 1. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения аспираторов

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус аспираторов способом наклеивания.

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

осуществляется по документу МП 94-221-2013 «ГСИ. Аспираторы для отбора проб воздуха БРИЗ. Методика поверки», утвержденному ФГУП «УНИИМ» 13.11.2013 г.

Основные средства поверки:

• - расходомер-счетчик газа РГС-1 (рег. № 20831-06), диапазон измерений от 0,2 до 2,0 дм³/мин, погрешность ±(1,0-1,5) %;

• - газовый счетчик ГСБ-400 (рег. № 734-72), диапазон измерений от 0,02 до 0,6 м³/ч, погрешность ±1 %;

• - секундомер механический СОСпр 2б-2 (рег. № 11519-11), диапазоны измерений: от 0 до 60 мин, от 0 до 60 с, цена деления 0,2 с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки при первичной поверке наносится в Руководство по эксплуатации, при периодической поверке - в свидетельство о поверке.

Сведения о методиках (методах) измерений приведена в Руководстве по эксплуатации.

ГОСТ Р 51945-2002 Аспираторы. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

ТУ 4213-007-51816602-2013 Аспираторы для отбора проб воздуха БРИЗ. Технические условия

Общество с ограниченной ответственностью «Медицина и Экология»

(ООО «Медицина и Экология»)

ИНН 6658099141 Юридический адрес: 620026, г. Екатеринбург, ул. Бажова, 174 Адрес: 620026, г. Екатеринбург, а/я 73 (9-ый отдел) Телефон: (343) 261-61-16

Факс: (343) 261-61-16

E-mail: medecol@sky.ru

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18, факс: (343) 350-20-39

Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
