№594 от 02.04.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31598
О переоформлении свидетельства об утверждении типа средства измерений № 38953 "Аппаратура контроля вибраций ИВ-Д-ПФ" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ2 апреля 2018 г. jy, 594______
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 38953 «Аппаратура контроля вибраций ИВ-Д-ПФ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «Виброприбор» от 27 декабря 2017 г. № 692-17 приказываю:
-
1. Внести изменения в описание типа на аппаратуру контроля вибраций ИВ-Д-ПФ, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 43475-09, изложив его в новой редакции согласно приложению к настоящему приказу. Установить в качестве документа на поверку методику ЖЯИУ .421431.001 МП с изменением № 1 «Аппаратура контроля вибраций ИВ-Д-ПФ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23 ноября.2017 г. и распространить действие документа на аппаратуру контроля вибраций ИВ-Д-ПФ, выпущенную после даты издания приказа Госстандарта о переоформлении свидетельства об утверждении типа и внесении изменений в описание типа аппаратуры контроля вибраций ИВ-Д-ПФ.
-
2. Переоформить свидетельство об утверждении типа № 38953 «Аппаратура контроля вибраций ИВ-Д-ПФ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 43475-09, в связи с изменением документа на методику поверки и изменением организационно-правовой формы предприятия-изготовителя с ЗАО «Вибро-прибор», г. Санкт-Петербург на АО «Вибро-прибор», г. Санкт-Петербург.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
С.С.Голубев
Заместитель Руководителя
"" "" " \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036ECDC011E780DAE0071В1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» апреля 2018 г. №594
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура контроля вибраций ИВ-Д-ПФ
Назначение средства измеренийАппаратура контроля вибраций ИВ-Д-ПФ (далее - аппаратура) предназначена для измерений параметров абсолютной вибрации (виброскорость, виброускорение, виброперемещение) и относительной вибрации (осевой сдвиг, размах относительного виброперемещения) и числа оборотов вращения ротора вращающихся механизмов, а также для сигнализации о превышении заданных значений измеряемых параметров вибрации.
Описание средства измеренийПринцип действия аппаратуры основан на преобразовании электрических сигналов, поступающих от первичных преобразователей, в соответствующие значения выходного напряжения постоянного тока, либо в выходной постоянный ток, пропорциональный измеряемым параметрам абсолютной (виброскорость, виброускорение, виброперемещение) и относительной вибрации (осевой сдвиг, размах относительного виброперемещения). Для измерений числа оборотов вращения ротора аппаратура осуществляет преобразование сигналов от первичных преобразователей в переменное напряжение прямоугольной формы с частотой, пропорциональной числу оборотов вращения ротора.
Аппаратура состоит из блока электронного БЭ-38 (далее блок БЭ-38) с измерительными каналами для подключения первичных преобразователей. В качестве первичных преобразователей используются вибропреобразователи (измерение параметров абсолютной вибрации), преобразователи перемещения (измерение параметров относительной вибрации) и датчики оборотов (измерение числа оборотов вращения ротора).
Вибропреобразователи выдают электрические сигналы, пропорциональные значению параметров абсолютной вибрации в месте их установки, которые поступают на вход измерительного канала абсолютной вибрации блока БЭ-38.
Преобразователи перемещения выдают электрические сигналы, пропорциональные параметрам относительной вибрации, которые поступают на вход измерительного канала относительной вибрации блока БЭ-38.
Датчики оборотов выдают электрические сигналы, пропорциональные числу оборотов вращения ротора, которые поступают на вход измерительного канала измерения числа оборотов вращения ротора блока БЭ-38.
Сигналы на блок БЭ-38 поступают через кабельную линию и соединители.
Совместно с блоком БЭ-38 может поставляться блок электронный БЭ-39 (далее блок БЭ-39) для индикации значений измеряемых параметров, выдачу канальных и обобщенных сигналов ПОВЫШЕННАЯ ВИБРАЦИЯ, ОПАСНАЯ ВИБРАЦИЯ при срабатывании в каждом канале сигнализаций повышенного и опасного уровней и индикации этих сигналов включением соответствующих световых индикаторов. Сигнал, пропорциональный измеряемым параметрам, с выхода блока БЭ-38 через соединители поступает на вход блока БЭ-39 для индикации значений измеряемых параметров. Блоки БЭ-38 и БЭ-39 обеспечивают проверку каналов аппаратуры встроенным контролем.
Аппаратура контроля вибраций ИВ-Д-ПФ имеет исполнения, отличающиеся количеством измерительных каналов, конструктивным исполнением (навесной вариант или стеллажный), наличием или отсутствием цифрового табло на блоке БЭ-38, комплектацией, наличием или отсутствием канальных и обобщенных световых сигнализаций, их названием и цветом свечения, количеством измеряемых параметров и техническими характеристиками, значения которых не превышают предельных значений, указанных в настоящем описании типа.
Внешний вид аппаратуры совместно с первичными преобразователями приведен на рисунке 1.
Для защиты от несанкционированного доступа блок БЭ-38, блок БЭ-39 пломбируется голографическими наклейками, как указано на рисунке 2.
Рисунок 1 - Внешний вид ИВ-Д-ПФ

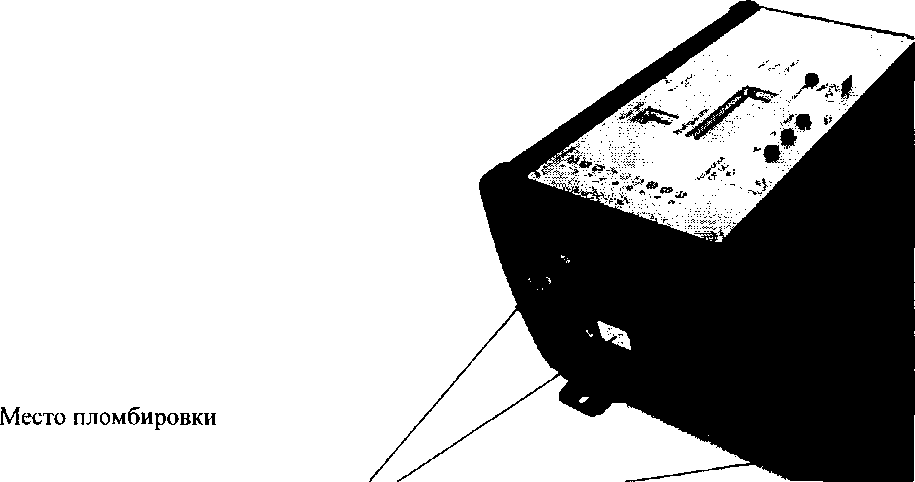

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеотсутствует
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов для измерений параметров абсолютной вибрации, относительной вибрации и числа оборотов вращения ротора, не более |
30 |
|
Диапазон измерений амплитудного значения виброускорения, м/с2 (g) |
от 2,5 до 500 (от 0,25 до 50) |
|
Диапазон измерений амплитудного значения виброскорости, мм/с |
от 0,35 до 141 |
|
Диапазон измерений среднего квадратического значения виброскорости, мм/с |
от 0,25 до 100 |
|
Диапазон измерений амплитудного значения виброперемещения, мкм |
от 5 до 300 |
|
Диапазон измерений размаха относительного виброперемещения, мкм |
от 10 до 1000 |
|
Диапазон измерений осевого сдвига, мм |
от 0,25 до 4,50 |
|
Диапазон измерений числа оборотов вращения при уровне амплитудного значения входных сигналов от датчиков оборотов от 0,5 до 10,0 В, об/мин |
от 10 до 15000 |
|
Диапазоны частот измеряемых параметров абсолютной и относительной вибрации, Гц при измерении виброускорения при измерении виброскорости при измерении виброперемещения при измерении размаха относительного виброперемещения |
от 10 до 10000 от 10 до 2000 от 10 до 100 от 10 до 1000 |
|
Относительное затухание частотной характеристики встроенных фильтров за пределами диапазонов частот измеряемых параметров абсолютной вибрации, дБ/октаву, не менее |
20 |
|
Пределы допускаемых основных относительных погрешностей измерений параметров абсолютной вибрации и выходных сигналов, пропорциональных измеряемым параметрам вибрации (выходное напряжение постоянного тока и выходной постоянный ток), % в диапазоне измерений от Амин до Апр/20 диапазоне измерений свыше Апр/20 до Апр где: Амин - нижняя граница диапазона измерений параметра вибрации; Апр - верхняя граница диапазона измерений параметра вибрации; А - значение измеряемого параметра вибрации. |
±(0,09+0,001 Апр/А) • 100 ±10 |
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой основной относительной погрешности измерений размаха относительного виброперемещения и выходных сигналов, пропорциональных измеряемому размаху относительного виброперемещения, % |
±10 |
|
Пределы допускаемой основной приведенной погрешности измерений осевого сдвига и выходных сигналов, пропорциональных измеряемому осевому сдвигу, % |
±7 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты вращения ротора, об/мин |
±3 |
|
Пределы допускаемых основных относительных погрешностей срабатывания световых сигнализаций аппаратуры при измерении параметров абсолютной вибрации,% |
±10 |
|
Пределы допускаемой основной относительной погрешности срабатывания световых сигнализаций аппаратуры при измерении размаха относительного виброперемещения, % |
±10 |
|
Пределы допускаемой основной приведенной погрешности срабатывания световых сигнализаций аппаратуры при измерении осевого сдвига, % |
±7 |
|
Диапазоны значений выходного напряжения постоянного тока блока БЭ-38, пропорционального измеряемым параметрам абсолютной и относительной вибрации на сопротивление нагрузки не менее 10кОм, мВ при измерении виброускорения при измерении виброскорости при измерении виброперемещения при измерении размаха относительного виброперемещения при измерении осевого сдвига |
от 25 до 5000 от 12,5 до 5000 от 83,3 до 5000 от 50 до 5000 от 277,8 до 5000 |
|
Диапазон значений выходного постоянного тока блока электронного БЭ-38, пропорционального измеряемым параметрам абсолютной и относительной вибрации на сопротивление нагрузки не более 500 Ом, мА |
от 4 до 20 |
|
Пределы допускаемых дополнительных относительных погрешностей измерений параметров абсолютной и относительной вибрации и выдачи выходных сигналов, пропорциональных измеряемым параметрам вибрации, при изменении напряжения питания, % |
±2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений числа оборотов вращения ротора при измерении напряжения питания, % |
±2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров абсолютной и относительной вибрации и выдачи выходных сигналов, пропорциональных измеряемым параметрам вибрации, при изменении температуры окружающей среды в условиях эксплуатации, % |
±5 |
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений числа оборотов вращения ротора при изменении температуры окружающей среды, в условиях эксплуатации, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров абсолютной и относительной вибрации и выдачи выходных сигналов, пропорциональных измеряемым параметрам вибрации, при изменении влажности окружающей среды в условиях эксплуатации, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений числа оборотов вращения ротора при изменении влажности окружающей среды, в условиях эксплуатации, % |
±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Сопротивление изоляции обособленных групп электрических цепей для блоков БЭ-38, БЭ-39, МОм, не менее: в нормальных условиях |
20 |
|
в условиях повышенной температуры |
5 |
|
в условиях повышенной влажности |
1 |
|
Потребляемая мощность, В А, не более блок БЭ-38 |
40 |
|
блок БЭ-39 |
20 |
|
Напряжение питания постоянным током, В |
от 18 до 36 |
|
Время готовности к работе с момента включения электропитания, мин, не более |
5 |
|
Время непрерывной работы, ч |
7000 |
|
Масса, кг, не более аппаратуры |
20,0 |
|
в том числе: блока БЭ-38 |
5,0 |
|
блока БЭ-39 |
5,0 |
|
Габаритные размеры, (ширина; длина; высота), мм, не более блок БЭ-38 |
300; 300; 300 |
|
блок БЭ-39 |
300; 300; 300 |
|
Средняя наработка на отказ, ч |
35000 |
|
Срок службы, лет |
25 |
|
Условия эксплуатации: для блока БЭ-38: температура окружающей среды,°C |
от - 40 до + 50 |
|
относительная влажность при температуре 25 °C, %, не более |
98 |
Продолжение таблицы 2
|
1 |
2 |
|
для блока БЭ-39: температура окружающей среды, °C относительная влажность при температуре 25 °C, %, не более |
от - 20 до + 50 98 |
|
Маркировка взрывозащиты блока электронного БЭ-38 |
[ExnLJIIB X |
наносится на заводской знак электронных блоков БЭ-38 и БЭ-39 методом металлопластики, на титульные листы руководства по эксплуатации и на паспорт аппаратуры типографическим способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок электронный БЭ-38 |
ЖЯИУ .421411.001 |
1 |
|
Блок электронный БЭ-39 |
ЖЯИУ.421421.001 |
1** |
|
Руководство по эксплуатации |
ЖЯИУ.421431.001 РЭ |
1 |
|
Паспорт на аппаратуру |
ЖЯИУ .421431.001 ПС |
1 |
|
Методика поверки |
ЖЯИУ .421431.001 МП с изменением № 1 |
1 |
|
Вибропреобразователь* * * |
- |
по заказу* |
|
Преобразователь перемещений*** |
- |
по заказу* |
|
Корпус монтажный КМ |
- |
1* |
|
Барьер безопасности ББ |
- |
1* |
|
Этикетка на корпус монтажный КМ |
В соответствии с используемым типом вибро преобразователя |
1* |
|
Этикетка на барьер безопасности ББ |
В соответствии с используемым типом вибропреобразователя |
1* |
|
* Количество вибропреобразователей и преобразователей перемещений, корпусов монтажных КМ и барьеров безопасности ББ определяется потребителем и указывается в паспорте на аппаратуру. Эксплуатационная документация на эти изделия поставляются совместно с ними. ** Поставляется по заявке потребителя. *** Тип вибропреобразователей и преобразователей перемещений определяется потребителем и указывается в паспорте на аппаратуру. Эксплуатационная документация на эти изделия поставляются совместно с ними. | ||
осуществляется по документу ЖЯИУ.421431.001 МП с изменением № 1 «Аппаратура контроля вибраций ИВ-Д-ПФ Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23 ноября 2017 г.
Основные средства поверки:
- рабочий эталон 2-го разряда единиц длины, скорости и ускорения при колебательном движении твердого тела по ГОСТ Р 8.800-2012, в диапазоне виброперемещений от 210'9 до Г10'1 м, виброскоростей от Г10’5 до Г10'1 м/с и виброускорений от Г10'3 до 1104 м/с2 в диапазоне частот от Г10"1 до 2 -104 Гц, погрешность измерения ±10%;
-
- мультиметр цифровой 34401 А, диапазон измеряемых СКЗ переменных напряжений от 1 мВ до 750 В, постоянного тока от 1 мА до 3 А, погрешность измерения ±0,5 %, per. № 54848-13;
-
- устройство для поверки преобразователей вихретоковых в статическом режиме УПД, диапазон установки зазора от 0 до 5000 мкм, цена деления 1 мкм, предел допускаемой абсолютной погрешности головки измерительной ±10 мкм, per. № 41293 - 09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в раздел «ПОВЕРКА» паспорта аппаратуры.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к аппаратуре контроля вибраций ИВ-Д-ПФГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от Г10'1 до 2-104 Гц
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
ГОСТ Р 8.669-2009 ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки
Технические условия ЖЯИУ.421431.001 ТУ с изменением №1. Аппаратура контроля вибраций ИВ-Д-ПФ
ИзготовительАкционерное общество «Вибро-прибор» (АО «Вибро-прибор»)
ИНН 7801090626
Адрес: 196128, г. Санкт-Петербург, Варшавская ул., д.5А, корпус 3
Тел.: (812) 369-69-90, 360-57-93, факс: (812) 327-74-02
Web-сайт: www.vpribor.spb.ru
E-mail: info@vpribor.spb.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
