№1686 от 06.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 267591
О внесении изменений в сведения об утвержденном типе средств измерений Весы электронные настольные МК
Приказы по основной деятельности по агентству Вн. Приказ № 1686 от 06.08.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1686
Регистрационный № 55369-13
Лист № 1
Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные настольные МК
Назначение средства измеренийВесы электронные настольные МК (далее - весы) предназначены для статических измерений массы различных грузов.
Описание средства измеренийПринцип действия весов основан на преобразовании действующей на них силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного цифрового тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму и поступает в терминал для индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства и терминала (устройства управления).
Весоизмерительное устройство состоит из основания, крестовины, устройства коммутации (при наличии), грузоприемной платформы и весоизмерительного цифрового датчика DLC со встроенным в него датчиком температуры для термокомпенсации. Установка по уровню производится с помощью пузырькового уровня и регулировочных опор, которые ввернуты непосредственно в основание.
Четырнадцать модификаций весов различаются максимальными, минимальными нагрузками, пределами допускаемой погрешности, поверочными интервалами.
Весы имеют следующее обозначение MK-S.E-VQK(N)-1, где:
МК - тип весов;
S - наибольший предел взвешивания, кг;
.E - количество интервалов для многоинтервальных весов (.2 - для двухинтервальных весов, .3 - для трехинтервальных весов);
V - обозначение варианта исполнения (A, С, АВ, Т, ТВ, ТН, PF, РТ, RA, RP, RC, R2P, RL, R2L, SL(xx), S2L(xx/xx)), где хх - диагональ сенсорного экрана в дюймах со стороны продавца, /хх - диагональ экрана в дюймах со стороны покупателя;
Q - тип блока индикации (1 - жидкокристаллический, 2 - светодиодный). Указывается для вариантов исполнения A, С, АВ, Т, ТВ, ТН. Для вариантов исполнения PF, РТ, RA, RP, RC, R2P, RL, R2L указывается только при заказе весов, отличных от базового варианта;
K - наличие аккумулятора (0 - аккумулятора нет, 1 - с аккумулятором). Указывается для вариантов исполнения A, С, АВ, Т, ТВ, ТН. Для вариантов исполнения PF, РТ, RA, RP, RC, R2P, RL, R2L указывается только при заказе весов, отличных от базового варианта;
N - наличие опциональных интерфейсов и разъема для выносного индикатора (R -RS-232, U - USB, W - Wi-Fi, E - Ethernet, B - Bluetooth, I - разъем для выносного индикатора). Указывается при заказе весов, отличных от базового варианта;
1 - наличие автоматической подмотки ленты устройства печати этикеток. Обозначение указывается для вариантов исполнения PF, РТ, RP, R2P, RL, R2L только при заказе весов, отличных от базового варианта.
Весы выпускаются в следующих базовых вариантах исполнения, которые имеют различные функциональные возможности:
Весы общего назначения:
А - Весы общего назначения. Устройство управления весов содержит первичный дисплей, клавиатуру.
С - Весы общего назначения счетные. Устройство управления весов содержит первичный дисплей, клавиатуру, интерфейс RS-232 и разъем для подключения выносного индикатора. Первичный дисплей имеет индикацию «МАССА», «МАССА ШТУКИ» и «КОЛИЧЕСТВО».
АВ - Весы общего назначения влагозащищенные. Устройство управления весов содержит первичный дисплей, клавиатуру (АВ11 содержит интерфейс RS-232).
Весы торговые:
Т - весы торговые с выносным индикатором ИВ-4Т. Устройство управления весов содержит первичный дисплей, клавиатуру, интерфейс RS-232 и разъем для подключения выносного индикатора. Первичный дисплей и выносной индикатор имеют индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ».
ТВ - весы торговые с верхним расположением клавиатуры. Устройство управления весов содержит первичный дисплей, клавиатуру. Первичный дисплей и клавиатура установлены на стойке, закрепленной на весоизмерительном устройстве. Первичный дисплей имеет с двух сторон индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ».
ТН - весы торговые с нижним расположением клавиатуры. Устройство управления весов содержит первичный дисплей, клавиатуру. Клавиатура расположена на весоизмерительном устройстве. Блок индикации продавца и покупателя установлен на стойке, закрепленной на весоизмерительном устройстве. Первичный дисплей имеет с двух сторон индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ».
Весы печатающие:
PF - весы печатающие фасовочные. Устройство управления весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet, разъем mini-SD. Блок индикации имеет индикацию «МАССА» и «ЦЕНА».
РТ - весы печатающие торговые. Устройство управления весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet, разъем mini-SD. Первичный дисплей имеет с двух сторон индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ».
Весы печатающие с сенсорным экраном:
SL - весы печатающие с терминалом SL с сенсорным экраном. Терминал весов содержит планшет с сенсорным экраном, печатающее устройство, интерфейсы RS-232, Ethernet, разъем USB Flash, Bluetooth. Печатающее устройство располагается в закрытом отсеке.
S2L - весы печатающие с терминалом S2L с сенсорным экраном с двухсторонней индикацией. Терминал весов содержит планшет с сенсорным экраном со стороны продавца, планшет со стороны покупателя, печатающее устройство, интерфейсы RS-232, Ethernet, разъем USB Flash, Bluetooth. Печатающее устройство располагается в закрытом отсеке.
Планшет представляет собой серийно выпускаемое изделие на операционной системе Anroid с установленным специальным программным обеспечением для отображения результатов взвешивания.
Весы-регистраторы:
RA - весы-регистраторы с терминалом RA с автономным питанием. Терминал весов содержит первичный дисплей, клавиатуру, интерфейсы RS-232, Ethernet, разъем USB Flash. Первичный дисплей имеет индикацию «МАССА».
RP - весы-регистраторы с терминалом RP печатающие. Терминал весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet, разъем USB Flash. Первичный дисплей имеет индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ».
RC - весы-регистраторы с терминалом RC с автономным питанием. Терминал весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet, разъем USB Flash. Первичный дисплей имеет индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ». Терминал содержит источник автономного питания.
R2P - весы-регистраторы с терминалом R2P печатающие с двухсторонней индикацией. Терминал содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS232, Ethernet, разъем USB Flash. Первичный дисплей имеет с двух сторон индикацию (со стороны покупателя и со стороны продавца) «МАССА», «ЦЕНА» и «СТОИМОСТЬ».
RL - весы-регистраторы с терминалом RL печатающие. Терминал весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсs RS-232, Ethernet, разъем USB Flash. Первичный дисплей имеет индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ».
Печатающее устройство располагается в закрытом отсеке.
R2L - весы-регистраторы с терминалом R2L печатающие с двухсторонней индикацией. Терминал весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet, разъем USB Flash. Первичный дисплей имеет с двух сторон индикацию (со стороны покупателя и со стороны продавца) «МАССА», «ЦЕНА» и «СТОИМОСТЬ». Печатающее устройство располагается в закрытом отсеке.
Весы-регистраторы позволяют подключить в единую сеть сразу несколько весов для автоматизации учета движения товаров.
Весы PF, PT, RP, R2P могут иметь автоматическую подмотку ленты устройства печати этикеток (Рисунок 4).
А
С
АВ со светодиодным индикатором
АВ с жидкокристаллическим индикатором
Весы общего назначения

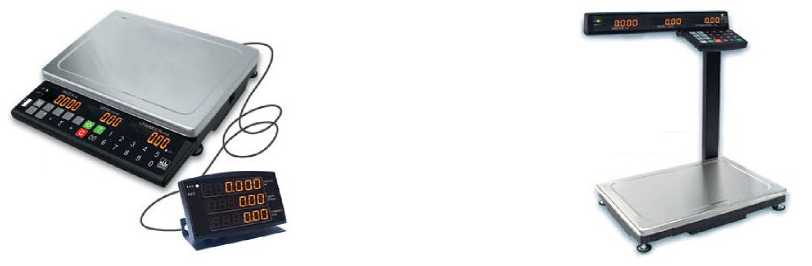

Т
ТВ
Весы торговые
Рисунок 1 - Общий вид весов
ТН со светодиодным индикатором
ТН с жидкокристаллическим индикатором
PF
Весы торговые
РТ
Весы печатающие
S2L
RA
Весы печатающие с сенсорным экраном
RC
Весы-регистраторы
Рисунок 2 - Общий вид весов
R2P
RL R2L Весы-регистраторы
Рисунок 3 - Общий вид весов
а) без автоматической подмотки ленты а) с автоматической подмоткой ленты
устройства печати этикеток устройства печати этикеток
Рисунок 4 - Общий вид весов
В весах предусмотрены следующие устройства и функции:
-
- устройство первоначальной установки нуля;
-
- полуавтоматическое устройство установки нуля;
-
- устройство слежения за нулем;
-
- устройство выборки массы тары (приводится в действие кнопкой «тара»);
-
- устройство установки по уровню весов (индикатор уровня и регулировочные опоры по высоте);
-
- полуавтоматическое устройство юстировки чувствительности.
Применяемые в весах интерфейсы RS-232, USB, Wi-Fi, Ethernet и разъем SD не позволяют вводить в весы команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемых, обработанных или сохраненных результатов измерений; для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.
В весах вариантов исполнения АВ20, PF и РТ предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи пломбирования.
В весах вариантов исполнения А, ТВ, С, Т, ТН, АВ11, RA, RP, RC, R2P, RL, R2L, SL и S2L предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи программного двадцатичетырехразрядного не сбрасываемого счетчика, показания которого меняются случайным образам автоматически при каждой юстировке. Генератор случайных чисел выдает случайное число. Данное число при юстировке записывается в цифровой весоизмерительный
датчик. При замене или при повторной юстировке датчика повторить это число невозможно.

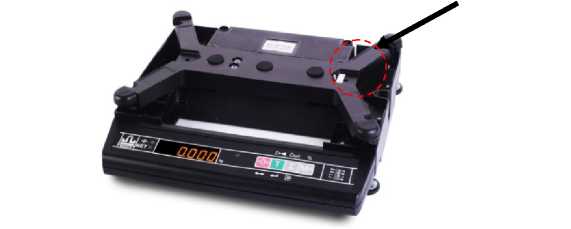

Место пломбировки
Б - на обратной стороне устройства управления (А20, ТН11)

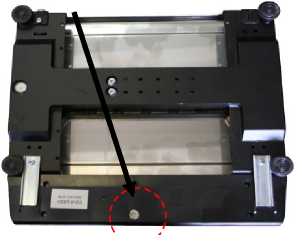

А - под металличе ской крышкой грузоприемной платформы в закрытом канале прокладки кабеля цифрового датчика (А11, А21, С21, Т21, ТВ21,
ТН21, PF и РТ)
Место пломбировки
|
В - на обратной стороне устройства управления (АВ20) |

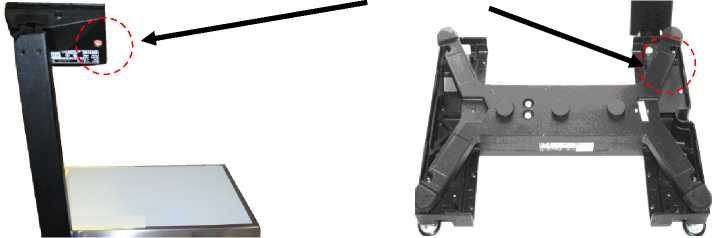

Г - под металлической крышкой грузоприемной платформы в закрытом канале прокладки кабеля цифрового датчика (АВ 11, ДА, RP, RC, R2P, RL, R2L, SL и S2L) |
Рисунок 5 - Место пломбировки весов различных вариантов исполнения
|
1 1 СДЕЛАНО В РОССИ |
ВЕСЫ ЭЛЕКТРОННЫЕ НАСТОЛЬНЫЕ МК- 6.2-А21 И Версия nO:U 38.1.6 |
Мах з/б kg Min 0,02 kg е= -1/2 g Т= -3 kg |
|
№-287309 2021 г | ||
Рисунок 6 - Маркировка весов
Маркировка весов производится на фирменной разрушающейся при снятии планке, на которую нанесены:
-
- торговая марка и страна изготовителя;
-
- модификация и вариант исполнения весов;
- версия программного обеспечения;
- серийный номер весов;
- предельные значения температуры (для вариантов исполнения PF, PT, RP, RC, R2P, RL, R2L, SL и S2L);
- год выпуска;
- класс точности;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочный интервал (e);
- максимальный диапазон устройства выборки массы тары;
- знак утверждения типа;
- знак обращения продукции на рынке Евразийского экономического союза (соответствие техническим регламентам таможенного союза).
Допускается дополнительно на фирменную планку наносить знак утверждения типа средства измерений стран Евразийского экономического союза.
Программное обеспечениеВ весах используется следующее программное обеспечение (далее - ПО):
-
- ПО, встроенное в весоизмерительный цифровой датчик;
-
- ПО, встроенное в терминал.
ПО весоизмерительного цифрового датчика выполняет функции по сбору, обработке и передаче измерительной информации. ПО терминала выполняет функции по хранению, представлению и передаче измерительной информации.
Идентификация программы:
В вариантах исполнения А, С, АВ, Т, ТВ, ТН, PF и PT после прохождения теста индикации отображается версия программного обеспечения, затем высвечивается контрольная сумма программного обеспечения и весы переходят в рабочий режим.
В вариантах исполнения RA, RP, RC, R2P, RL и R2L - нажимают и удерживают кнопку ^^. Откроется меню администратора. Кнопками I , t выбирают пункт «Электронный паспорт». Кнопкой «J открывают паспортные данные весов. На индикаторе отобразится идентификационное наименование и номер версии программного обеспечения.
U L.
В вариантах исполнения SL и S2L на сенсорном экране дважды нажимают поле логотипа Ei.umi (верхний левый угол экрана), после нажимают на поле веса (верхний правый угол экрана). В открывшемся меню «Контроль и настройка параметров весов» выбирают вкладку «Поверка», на которой (в левом нижнем углу экрана) отобразится идентификационное наименование и номер версии программного обеспечения.
При помощи специальных команд, описанных в Руководстве по эксплуатации на терминал весов электронных настольных МК, возможно отразить версию ПО и контрольную сумму ПО терминала.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
Программное обеспечение весоизмерительного цифрового датчика |
Терминал А |
Терминал С |
Терминал АВ светодиодный |
Терминал АВ жидкокристаллический | |
|
Идентификационное наименование ПО |
P32xx.HEX |
P04.xx.HEX |
P12.xx.HEX |
P06.xx.HEX |
P33.xx.HEX |
|
Номер версии (идентификационный номер) ПО* |
U_38.1.6 |
Р04.1.7 |
P12.1.2 |
P06.1.3 |
P33.0.2 |
|
Цифровой иденти- |
17F379 (CRC 24) |
125455 |
188CA2 |
1516FC |
1585D7 |
|
фикатор ПО |
(CRC 24) |
(CRC 24) |
(CRC 24) |
(CRC 24) | |
* Номер версии (идентификационный номер) ПО не ниже указанного
** Контрольная сумма приведена для указанной в таблице версии ПО
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Терминал Т |
Терминал ТН светодиодный |
Терминал ТН жидкокристаллический |
Терминал PF | |
|
Идентификационное наименование ПО |
P10.xx.HEX |
P08.xx.HEX |
P09.xx.HEX |
P28.xx.HEX |
|
Номер версии (идентификационный номер) ПО* |
Р10.0.2 |
P08.1.4 |
P09.0.2 |
P28.0.0 |
|
Цифровой идентификатор ПО |
167СА2 (CRC 24) |
11DF11 (CRC 24) |
16EE22 (CRC 24) |
24ED16 (CRC 24) |
* Номер версии (идентификационный номер) ПО не ниже указанного
** Контрольная сумма приведена для указанной в таблице версии ПО
Таблица 3 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Терминал ТВ |
Терминал PT |
Терминал RA, RP, R2P, RC, RL, R2L, |
Терминал SL и S2L | |
|
Идентификационное наименование ПО |
P07.xx.HEX |
P39.xx.HEX |
P34.xx.HEX |
P44.xx.HEX |
|
Номер версии (идентификационный номер) ПО* |
P07.1.4 |
P39.0.0 |
P34.0.0 |
1.1.1.1 |
|
Цифровой идентификатор ПО |
11DF11 (CRC 24) |
17BB99 (CRC 24) |
3723АА (CRC 24) |
4723АА (CRC 24) |
* Номер версии (идентификационный номер) ПО не ниже указанного
** Контрольная сумма приведена для указанной в таблице версии ПО
Метрологические и технические характеристикиТаблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
средний |
|
Повторяемость (размах) показаний, кг, не более |
|mPe| |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
от 0 до 4 % Max |
|
Диапазон устройства первоначальной установки нуля, не более |
от 0 до 20 % Max |
Таблица 5 - Метрологические характеристики одноинтервальных весов
|
Обозначение варианта исполнения весов |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах), кг |
Действительная цена деления (d), поверочный интервал (е) г |
Число поверочных интервалов (n) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
МК-3^К(К)-1 |
0,02 |
3 |
1 |
3000 |
От 0,02 до 0,5 включ. Св.0,5 до 2,0 включ. Св 2,0 до 3,0 включ. |
±0,5 ±1,0 ±1,5 |
|
МК-6^К(К)-1 |
0,04 |
6 |
2 |
3000 |
От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ. |
±1 ±2 ±3 |
|
МК-15^К(Я)-1 |
0,1 |
15 |
5 |
3000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. |
±2,5 ±5,0 ±7,5 |
|
МК-30-VQKN)^ |
0,2 |
30 |
10 |
3000 |
От 0,2 до 5,0 включ. Св. 5 до 20 включ. Св. 20 до 30 включ. |
±5 ±10 ±15 |
|
МК-32-VQKN)^ |
0,2 |
32 |
10 |
3200 |
От 0,2 до 5,0 включ. Св. 5 до 20 включ. Св. 20 до 32 включ. |
±5 ±10 ±15 |
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пускаемых погрешностей при поверке |
пределов до- | |||||
|
Обозначение варианта исполнения весов |
Минимальная нагрузка (Min), кг |
Максимальная нагрузка (Мах1/ Мах2), кг |
Действительная цена деления (d1/d2), поверочный интервал (е1/е2), г |
Число поверочных интервалов (n1/n2) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
МК-3.2- VQK(N)-1 |
0,01 |
1/3 |
0,5/1,0 |
2000/3000 |
От 0,01 до 0,25 включ. Св. 0,25 до 1,0 включ. Св. 1,0 до 2,0 включ. Св. 2,0 до 3,0 включ. |
±0,25 ±0,5 ±1,0 ±1,5 |
|
МК-6.2- VQK(N)-1 |
0,02 |
3/6 |
1/2 |
3000/3000 |
От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2,0 до 3,0 включ. Св. 3,0 до 4,0 включ. Св. 4,0 до 6,0 включ. |
±0,5 ±1,0 ±1,5 ±2,0 ±3,0 |
|
МК-15.2- VQK(N)-1 |
0,04 |
6/15 |
2/5 |
3000/3000 |
От 0,04 до 1,0 включ. Св. 1,0 до 4,0 включ. Св. 4,0 до 6,0 включ. Св. 6,0 до 10 включ. Св. 10 до 15 включ. |
±1,0 ±2,0 ±3,0 ±5,0 ±7,5 |
|
МК-30.2- VQK(N)-1 |
0,1 |
15/30 |
5/10 |
3000/3000 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. Св. 15 до 20 включ. Св. 20 до 30 включ. |
±2,5 ±5,0 ±7,5 ±10 ±15 |
|
МК-32.2- VQK(N)-1 |
0,1 |
15/32 |
5/10 |
3000/3200 |
От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. Св. 15 до 20 включ. Св. 20 до 32 включ. |
±2,5 ±5,0 ±7,5 ±10 ±15 |
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке | ||||||
|
Обозначение варианта исполнения весов |
Мини-маль-ная нагруз ка (Min), кг |
Максимальная нагрузка (Мах1/ Мах2/ Мах3), кг |
Действительная цена деления (d1/d2/d3), поверочный интервал (е1/е2/ез), г |
Число поверочных интервалов (n1/n2/n3) |
Интервалы взвешивания, кг |
Пределы допускаемой погрешности при поверке, г |
|
От 0,01 до 0,25 включ. |
±0,25 | |||||
|
2000/ 3000/ |
Св. 0,25 до 1,0 включ. |
±0,5 | ||||
|
МК-б.З-VQKN)- |
0,01 |
1/3/6 |
0,5/1/2 |
Св. 1,0 до 2,0 включ. |
±1,0 | |
|
1 |
3000 |
Св. 2,0 до 3,0 включ. |
±1,5 | |||
|
Св. 3,0 до 4,0 включ. |
±2,0 | |||||
|
Св. 4,0 до 6,0 включ. |
±3,0 | |||||
|
От 0,02 до 0,5 включ. |
±0,5 | |||||
|
Св. 0,5 до 2,0 включ. |
±1,0 | |||||
|
МК-15.3- |
3000/ |
Св. 2,0 до 3,0 включ. |
±1,5 | |||
|
0,02 |
3/6/15 |
1/2/5 |
3000/ |
Св. 3,0 до 4,0 включ. |
±2,0 | |
|
VQK(N)-1 |
3000 |
Св. 4,0 до 6,0 включ. |
±3,0 | |||
|
Св. 6,0 до 10 включ. |
±5,0 | |||||
|
Св. 10 до 15 включ. |
±7,5 | |||||
|
От 0,04 до 1,0 включ. |
±1,0 | |||||
|
Св. 1,0 до 4,0 включ. |
±2,0 | |||||
|
МК-30.3- |
3000/ |
Св. 4,0 до 6,0 включ. |
±3,0 | |||
|
0,04 |
6/15/30 |
2/5/10 |
3000/ |
Св. 6,0 до 10 включ. |
±5,0 | |
|
VQK(N)-1 |
3000 |
Св.10 до 15 включ. |
±±57,,05 | |||
|
Св.15 до 20 включ. |
±10 | |||||
|
Св. 20 до 30 включ. |
±15 | |||||
|
От 0,04 до 1,0 включ. |
±1,0 | |||||
|
Св. 1,0 до 4,0 включ. |
±2,0 | |||||
|
МК-32.3- |
3000/ |
Св. 4,0 до 6,0 включ. |
±3,0 | |||
|
0,04 |
6/15/32 |
2/5/10 |
3000/ |
Св. 6,0 до 10 включ. |
±5,0 | |
|
VQK(N)-1 |
3200 |
Св.10 до 15 включ. |
±7,5 | |||
|
Св.15 до 20 включ. |
±10 | |||||
|
Св. 20 до 32 включ. |
±15 | |||||
|
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов | ||||||
|
допускаемых погрешностей при поверке | ||||||
Таблица 8 - Метрологические характеристики
|
Наименование характеристики |
Модификации весов | |||||||||||
|
МК- 3 |
МК- 3.2 |
МК- 6 |
МК- 6.2 |
МК- 6.3 |
МК- 15 |
МК- 15.2 |
МК- 15.3 |
МК- 30 |
МК- 32 |
МК-30.2 МК-32.2 |
МК-30.3 МК-32.3 | |
|
Максимальный диапазон устройства выборки массы тары, кг |
3 |
1 |
6 |
3 |
1 |
15 |
6 |
3 |
30 |
32 |
15 |
6 |
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, с, не более |
2 |
|
Габаритные размеры весов (длина; ширина; высота), мм, не более: | |
|
- варианта исполнения А |
350; 316; 66 |
|
- варианта исполнения АВ20 |
355; 361; 367 |
|
- варианта исполнения АВ11 |
364; 391; 410 |
|
- варианта исполнения АВ21 |
422; 340; 468 |
|
- варианта исполнения Т, С |
350; 332; 66 |
|
- варианта исполнения ТВ |
350; 292; 508 |
|
- варианта исполнения ТН |
350; 354; 508 |
|
- варианта исполнения РТ |
420; 390; 480 |
|
- варианта исполнения PF |
420; 390; 457 |
|
- варианта исполнения SL |
390; 384; 465 |
|
- варианта исполнения S2L |
390; 438; 465 |
|
- варианта исполнения RA |
363; 370; 398 |
|
- варианта исполнения RС |
380; 398; 444 |
|
- варианта исполнения RP, R2P |
417; 390; 484 |
|
- варианта исполнения RL и R2L |
369; 384; 387 |
|
Масса весов, кг, не более |
10 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 220 до 236 |
|
- частота переменного тока, Гц |
50±1 |
|
- автономное от аккумуляторной батареи (для вариантов исполнения терми- |
от 5,5 до 7,5 |
|
нала А, С, АВ, Т, ТВ, ТН, RA и RC), В | |
|
Потребляемая мощность, Вт, не более: | |
|
- для вариантов исполнения А, С, Т, АВ, ТВ, ТН и RА |
6 |
|
- для вариантов исполнения PF, РТ, RP, RC, R2P, RL, R2L, SL и S2L |
50 |
|
Условия эксплуатации: | |
|
- предельные значения температуры весов вариантов исполнения | |
|
А, С, АВ, Т, ТВ, ТН, RA (Tmn, Tmax), °С |
-10, +40 |
|
- предельные значения температуры весов вариантов исполнения | |
|
PF, PT, RP, RC, R2P, RL, R2L, SL и S2L (Tmn, Tmax), °C |
0, +40 |
|
- относительная влажность воздуха при температуре + 25 °C, % |
90 |
|
Вероятность безотказной работы за 2000 ч |
0,95 |
наносится графическим способом на планку, закрепленную на корпусе весоизмерительного устройства, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы электронные настольные МК |
- |
1 шт. |
|
Весы электронные настольные МК. Паспорт |
Мк2.790.ХХХ ПС* |
1 шт. |
|
Весы электронные настольные МК. Руководство по эксплуатации. |
Мк2.790.ХХХ РЭ* |
В электронном виде на сайте massa.ru |
|
Перечень специализированных предприятий, осуществляющих гарантийный и послегарантийный ремонт |
- |
В электронном виде на сайте massa.ru |
|
Методика поверки |
МП 2301-305-2018 |
В электронном виде на сайте massa.ru |
|
*ХХХ для различных вариантов исполнения | ||
приведены в разделе «Работа с весами» МК2.790.ХХХ РЭ. Весы электронные настольные МК. Руководство по эксплуатации
Нормативные и технические документы, устанавливающие требования к весам электронным настольным МКПриказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ТУ 4274-023-27450820-2013 Весы электронные настольные МК. Технические условия
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1686
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистраци -онный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Весы электронные настольные |
МК |
55369-13 |
Акционерное общество «МАССА-К» (АО «МАССА-К»), г. Санкт-Петербург |
МП 2301-3052018 |
Акционерное общество «МАССА-К» (АО «МАССА-К»), г. Санкт-Петербург |
ФГУП «ВНИИМ им. Д.И. Менделеева» |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
06 августа 2021 г.
1686
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
г >
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700AQAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021
I __________
