МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

31 января 2018 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 26689 «Влагомеры термогравиметрические инфракрасные МА-35» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Сарториус РУС» от 12 января 2018 г. б/н приказываю:

• 1.   Внести изменения в описание типа на влагомеры термогравиметрические инфракрасные МА-35, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 33833-07, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП 56-241-2006 «ГСИ. Влагомер термогравиметрический инфракрасный МА-3 5. Методика поверки», с изменениями № 1 и №2, утвержденному ФГУП «УНИИМ» 18.08.2017 и распространить действие документа на влагомеры термогравиметрические инфракрасные МА-35, находящиеся в эксплуатации.

• 2.  Переоформить свидетельство об утверждении типа № 26689 «Влагомеры термогравиметрические инфракрасные МА-35», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 33833-07, в связи с внесением изменений в документ на методику поверки.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

s Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомеры термогравиметрические инфракрасные МАЗ 5 (далее - влагомеры) предназначены для экспрессного измерения массовой доли влаги (влажности) и сухого остатка в монолитных, листовых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях.

Принцип действия влагомеров - инфракрасный термогравиметрический, основанный на обезвоживании объекта измерений инфракрасным излучением с автоматическим взвешиванием в процессе сушки с индикацией результата измерения.

Конструктивно влагомеры состоят из: нагревательного элемента - источника инфракрасного излучения, встроенного в крышку сушильной камеры; взвешивающего устройства; блока управления, обработки и отображения с жидкокристаллическим дисплеем и клавиатурой.

Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: оператор размещает пробу анализируемого материала в сушильную камеру, после чего происходит взвешивание, а затем автоматическое определение потери массы под действием инфракрасного излучения и пересчет в единицы содержания влаги, с учетом начальной массы пробы. Результаты анализа выводятся на дисплей и могут быть переданы на периферийные устройства.

Во влагомерах предусмотрены следующие единицы содержания влаги:

Влажность - отношение убыли массы пробы к начальной массе пробы, %;

Сухой остаток - отношение убыли массы пробы к конечной массе пробы, %;

• -  Отношение - отношение конечной массе пробы к начальной массе пробы, %;

• -  Масса пробы, г.

Во влагомерах предусмотрена функция «юстировки» взвешивающего устройства пользователем с использованием внешней гири.

Влагомеры имеют встроенный однонаправленный интерфейс RS232.

Влагомеры выпускаются в двух цветовых решениях - с серым и черным блоком жидкокристаллического дисплея и клавиатуры. Общий вид влагомеров приведен на рисунке 1.

Влагомеры оснащены встроенным программным обеспечением (далее - ПО). Наименование версии ПО высвечивается на дисплее влагомера при включении. Основные функции ПО: обработка компенсационного усилия электромагнитной системы взвешивания, и последующий пересчет его в единицы массы и вышеперечисленные единицы содержания влаги; хранение данных «юстировки»; вывод данных на дисплей и передача на периферийные устройства.

ПО влагомера заложено в микроконтроллере в процессе производства и защищено от доступа и изменения. Обновление ПО в процессе эксплуатации не предусмотрено.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

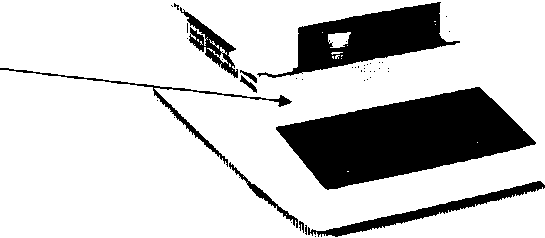

Рисунок 1 - Общий вид влагомеров термогравиметрических инфракрасных МАЗ 5

Пломбирование влагомеров не предусмотрено. Место нанесения поверительного клейма (знака поверки в виде наклейки) обозначено стрелкой на рисунке 1.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист Руководства по эксплуатации типографским способом.

Таблица 4

осуществляется по документу МП 56-241-2006 «ГСП. Влагомер термогравиметрический инфракрасный МА-35. Методика поверки» с изменением №1, утвержденным ФГУП «УНИИМ» в феврале 2012 г. и изменением № 2, утвержденным ФГУП «УНИИМ» «18» августа 2017 года.

Основные средства поверки:

• - набор гирь (1 мг - 100 г) F1 по ГОСТ OIML R 111-1-2009;

• - рабочие эталоны 1-го и 2-го разряда в соответствии с ГОСТ 8.630-2013: измерительные установки массовой доли и массовой концентрации влаги в твердых веществах и материалах;

• - юстировочный набор для регулировки температурного тракта YTM15MA.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.

ГОСТ Р 8.626-2006 ГСИ. Изделия кондитерские сахаристые. Инфракрасный термогравиметрический метод определение влажности

ГОСТ Р 8.633-2007 ГСИ. Зерно и зернопродукты. Инфракрасный термогравиметрический метод определения влажности

ГОСТ Р 8.634-2007 ГСИ. Семена масличных культур и продукты их переработки. Инфракрасный термогравиметрический метод определения влажности

ГОСТ Р 8.894-2015 ГСИ. Молоко и молочные продукты. Инфракрасный термогравиметрический метод определения массовой доли влаги и сухого вещества

ГОСТ 8.649-2015 ГСИ. Угли бурые, каменные и антрацит. Инфракрасный термогравиметрический метод определения общей влаги

ГОСТ 31964-2012 Изделия макаронные. Правила приемки и методы определения качества Метод измерений описан в Руководстве по эксплуатации.

ГОСТ 8.630-2013 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах

Техническая документация фирмы «Sartorius Lab Instruments GmbH & Co KG», Германия

Фирма «Sartorius Lab Instruments GmbH & Co. KG», Германия

Адрес: Otto-Brenner-Str. 20 37079 Goettingen, Germany

Телефон: +49.551.308.0

Факс:+49.551.308.3289

Web-сайт: www.sartorius.de

ФГУП «Уральский научно-исследовательский институт метрологии»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Телефон: (343) 350-26-18

Факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311373 от 10.11.2015 г.
