Государственная поверочная схема для средств измерений показателя рН активности

ионов водорода в водных растворах

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «09» февраля 2022 г. № 324

• 1.1. Государственная поверочная схема для средств измерений показателя pH активности ионов водорода в водных растворах в диапазоне от 0 до 14 в интервале температуры от 0 до 95 °С, устанавливает порядок передачи значений рН от государственного первичного эталона показателя рН активности ионов водорода в водных растворах с помощью рабочих эталонов рабочим средствам измерений с указанием погрешности и методов передачи значений рН.

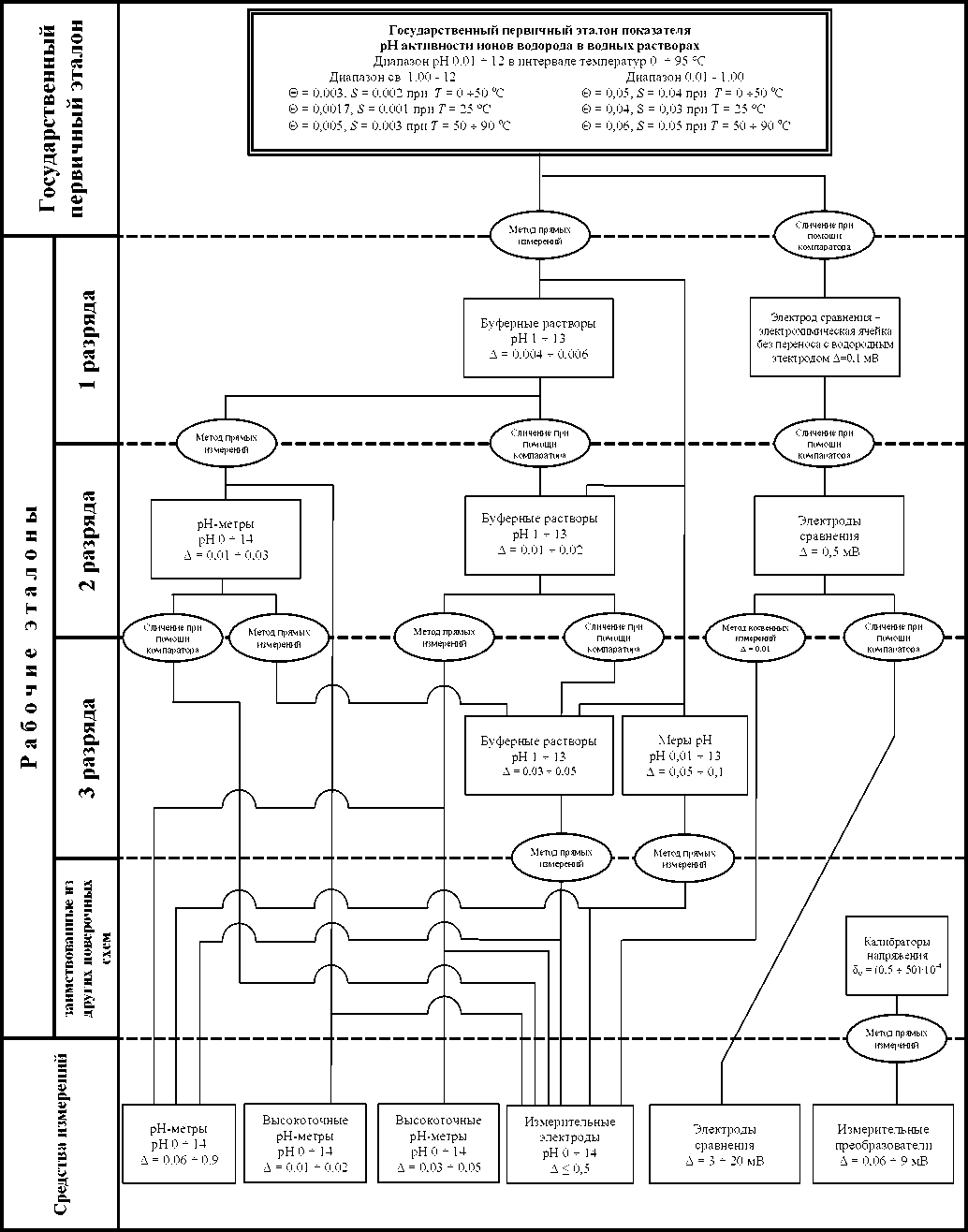

• 1.2. Графическая часть государственной поверочной схемы для средств измерений рН приведена в приложении А.

В настоящей поверочной схеме использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 8.563-2009 «Государственная система обеспечения единства измерений. Методики (методы) измерений»;

ГОСТ 8.061-80 «Государственная система обеспечения единства измерений. Поверочные схемы. Содержание и построение»;

ГОСТ 17792-72 «Электрод сравнения хлорсеребряный насыщенный образцовый 2 разряда»;

РМГ 29-2013 «Государственная система обеспечения единства измерений. Метрология. Термины и определения»;

ГОСТ Р 8.857-2013 «Государственная система обеспечения единства измерений. рН-метры. Методика поверки».

Примечание - При пользовании настоящей поверочной схемой целесообразно проверить действие ссылочных стандартов. Если ссылочный документ заменен (изменен), то при пользовании настоящей поверочной схемой следует руководствоваться замененным (измененным) документом.

• 3.1. Государственный первичный эталон показателя рН активности ионов водорода в водных растворах (далее - ГПЭ) состоит из:

набора расходуемых и возобновляемых эталонных буферных растворов;

набора электрохимических ячеек без переноса с водородными и хлорсеребряными электродами;

универсальных вольтметров;

измерителей температуры в комплекте с датчиками температуры;

аналитических весов;

барометра;

персональных компьютеров;

потенциостата;

частотомера;

термостата жидкостного (диапазон температур от 0 до 100 °С).

• 3.2. Диапазон значений рН, воспроизводимый на ГПЭ, от 0,01 до 12,00 в интервале температуры от 0 до 95 °С (нестабильность поддержания температуры буферного раствора во всем диапазоне температуры составляет АТ=±0,007 °С).

• 3.3. ГПЭ обеспечивает воспроизведение значения рН со следующими значениями среднеквадратичного отклонения результатов измерений S при 10 независимых измерениях:

0,001 при температуре 25±0,007 °С в диапазоне значений рН св. 1 до 12;

0,002 в диапазоне температуры от 0 до 50 °С включ. (кроме температуры 25 °С) в диапазоне значений рН св. 1 до 12;

0,003 в диапазоне температуры св. 50 до 95 °С в диапазоне значений рН св. 1 до 12;

0,03 при температуре 25±0,007 °С в диапазоне значений рН от 0,01 до 1,00 включ.;

0,04 в диапазоне температуры от 0 до 50 °С включ. (кроме температуры 25 °С) в диапазоне значений рН от 0,01 до 1,00 включ.;

0,05 в диапазоне температуры св. 50 до 95 °С в диапазоне значений рН от 0,01 до 1,00 включ.

Значения неисключенной систематической погрешности 0, при доверительной вероятности Р=0,95, не превышают:

±0,0017 при температуре 25±0,007 °С в диапазоне значений рН св. 1 до 12;

±0,003 в диапазоне температуры от 0 до 50 °С включ. (кроме температуры 25 °С) в диапазоне значений рН св. 1 до 12;

±0,005 в диапазоне температуры от св. 50 до 95 °С в диапазоне значений рН св. 1 до 12;

±0,04 при температуре 25±0,007 °С в диапазоне значений рН от 0,01 до 1,00 включ.;

±0,05 в диапазоне температуры от 0 до 50 °С включ. (кроме температуры 25 °С) в диапазоне значений рН от 0,01 до 1,00 включ.;

±0,06 в диапазоне температуры св. 50 до 95 °С в диапазоне значений рН от 0,01 до 1,00 включ.

3.4 ГПЭ передает значения рН:

буферным растворам 1 разряда методом прямых измерений; буферным растворам 2 разряда методом прямых измерений; буферным растворам 3 разряда методом прямых измерений; мерам рН 3 разряда методом прямых измерений;

электроду сравнения - электрохимической ячейке без переноса с водородным электродом - рабочему эталону рН 1 разряда сличением при помощи компаратора.

• 4. Рабочие эталоны

  • 4.1. Рабочие эталоны рН 1 разряда

    • 4.1.1. В качестве рабочих эталонов рН 1 разряда применяют:

буферные растворы 1 разряда, воспроизводящие значения рН в диапазоне от 1 до 13 в интервале температуры от 0 до 50 °С (нестабильность поддержания температуры буферного раствора во всем диапазоне температур составляет АТ=±0,01 °С);

электрод сравнения - электрохимическая ячейка без переноса с водородным электродом.

• 4.1.2.  Пределы допускаемой абсолютной погрешности буферных растворов 1 разряда не должны превышать:

±0,004 при температуре 25±0,01 °С;

±0,006 при температуре 0 до 50 °С (кроме температуры 25 °С).

Пределы допускаемой абсолютной погрешности определения потенциала электрода сравнения - электрохимической ячейки без переноса с водородным электродом не должны превышать ±0,1 мВ.

• 4.1.3. Буферные растворы 1 разряда применяют для поверки:

рН-метров - рабочих эталонов рН 2 разряда методом прямых измерений; высокоточных рН-метров с пределами допускаемой абсолютной погрешности А 0,01 :0,02 методом прямых измерений;

измерительных электродов методом прямых измерений;

буферных растворов 2 разряда, сличением при помощи компаратора.

Электрод сравнения - электрохимическая ячейка без переноса с водородным электродом - применяют для поверки электродов сравнения сличением при помощи компаратора.

• 4.2.1. В качестве рабочих эталонов рН 2 разряда применяют:

рН-метры - рабочие эталоны рН 2 разряда с диапазоном измерений рН от 0 до 14;

буферные растворы 2 разряда воспроизводящие значения рН в диапазоне от 1 до 13 в интервале температуры от 0 до 95 °С (нестабильность поддержания температуры буферного раствора во всем диапазоне температур составляет АТ =±0,1 °С);

электроды сравнения - рабочие эталоны рН 2 разряда.

• 4.2.2. Пределы допускаемой абсолютной погрешности рН-метров не должны превышать:

±0,01 при температуре 25±0,1 °С;

±0,02:0,03 в диапазоне температуры от 0 до 95 °С (кроме температуры 25 °С).

Пределы допускаемой абсолютной погрешности буферных растворов 2 разряда не должны превышать:

±0,01 при температуре 25±0,1 °С;

±0,02 в диапазоне температуры от 0 до 95 °С (кроме температуры 25 °С).

Пределы допускаемого отклонения потенциала электродов сравнения не должны превышать ±0,5 мВ.

Примечание- Для электродов сравнения (образцовых) 2 разряда за доверительные границы абсолютной погрешности принимают нестабильность потенциала (ГОСТ 17792).

• 4.2.3. Буферные растворы 2 разряда применяют для поверки: буферных растворов 3 разряда сличением при помощи компаратора; pH-метров методом прямых измерений;

высокоточных рН-метров с пределами допускаемой абсолютной погрешности ,\ 0,03 :0,05 методом прямых измерений;

измерительных электродов, методом прямых измерений.

рН-метры - рабочие эталоны рН 2 разряда - применяют для поверки: буферных растворов 3 разряда методом прямых измерений; измерительных электродов, сличением при помощи компаратора.

Электроды сравнения - рабочие эталоны рН 2 разряда - применяют для поверки:

электродов сравнения сличением при помощи компаратора; измерительных электродов методом косвенных измерений.

• 4.3.1. В качестве рабочих эталонов рН 3 разряда применяют:

буферные растворы 3 разряда воспроизводящие рН в диапазоне от 1 до 13 в интервале температуры от 0 до 95 °С (нестабильность поддержания температуры буферного раствора во всем диапазоне температур составляет \Т=±0,2 °С);

меры рН 3 разряда в диапазоне измерений рН от 0,01 до 13 в интервале температуры от 0 до 95 °С (абсолютная погрешность поддержания температуры буферного раствора во всем диапазоне температуры \Т = ±0,2 °С).

• 4.3.2.  Пределы допускаемой абсолютной погрешности буферных растворов 3 разряда составляют от ±0,03 до ±0,05.

Пределы допускаемой абсолютной погрешности мер рН 3 разряда составляют от ±0,05 до ±0,1.

• 4.3.3. Рабочие эталоны рН 3 разряда применяют для поверки: рН-метров методом прямых измерений;

измерительных электродов, методом прямых измерений.

• 4.3.4. Отношение пределов абсолютной погрешности рабочих эталонов 3 разряда к пределам абсолютной погрешности средств измерений не должно быть более 0,5 (1:2).

• 4.4.1. В качестве рабочих эталонов, заимствованных из других государственных поверочных схем, применяют калибраторы напряжения -рабочие эталоны 3 разряда в диапазоне напряжения до 1000 В.

Пределы допускаемой относительной погрешности 5₀ для калибраторов напряжения не должны превышать (0,5- 50)^10^-4 (в зависимости от диапазона измерений).

• 4.4.2. Калибраторы напряжения применяют для поверки измерительных преобразователей методом прямых измерений.

• 5.1. В качестве средств измерений применяют: рН-метры с диапазоном измерений рН от 0 до 14; высокоточные рН-метры с диапазоном измерений рН от 0 до 14; измерительные электроды с диапазоном измерений рН от 0 до 14 (в том

числе комбинированные электроды);

электроды сравнения;

измерительные преобразователи.

• 5.2. Пределы допускаемой абсолютной погрешности средств измерений составляют:

рН-метров от ±0,06 до ±0,9;

высокоточных рН-метров от ±0,01 до ±0,05;

измерительных преобразователей от ±0,06 до ±9 мВ.

Предельное отклонение водородной характеристики от линейности для измерительных электродов не превышает ±0,5.

Предельное отклонение потенциала для электродов сравнения составляет от ±3 до ±20 мВ.

Нестабильность потенциала для электродов сравнения за 8 часов работы находится в пределах от 0,5 до 2 мВ.
