№2281 от 30.10.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30216
О переоформлении свидетельства об утверждении типа средства измерений № 62774 "Кондуктометры-солемеры МАРК-602" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ30 октября 2017 г. № 2281
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 62774 «Кондуктометры-солемеры МАРК-602» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ВЗОР» от 12 сентября 2017 г. № 271 и № 272 приказываю:
-
1. Внести изменения в описание типа на кондуктометры-солемеры МАРК-602, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 25807-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 62774 «Кондуктометры-солемеры МАРК-602», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 25807-16, в связи с внесением изменений в методику поверки и изменением интервала между поверками. Действие методики поверки «Кондуктометр-солемер МАРК-602. Методика поверки», приведенной в Приложении А1 к Руководству по эксплуатации ВР30.00.000РЭ распространить на кондуктометры-солемеры, выпускаемые после издания приказа о переоформлении свидетельства об утверждении типа.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С.Голубев
(-------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
ОЯ'ДЕ нич О СЕ С1ИФИКЛТЕ. ЭИ
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубее Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «30» октября 2017 г. №2281
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Кондуктометры-солемеры МАРК-602
Назначение средства измеренийКондуктометры-солемеры МАРК-602 предназначены для измерений удельной электрической проводимости (УЭП), удельной электрической проводимости, приведенной к температуре 20 либо 25 °C (УЭПго, УЭП25), удельного электрического сопротивления (УЭС), удельного электрического сопротивления, приведенного к температуре +20 °C либо +25 °C (УЭС20, УЭС25), эквивалентного солесодержания в пересчете на хлористый натрий (NaCl) воды и водных растворов, а так же температуры анализируемой среды. Параметры анализируемой среды должны соответствовать нормам, установленным приказом Минэнерго России от 19 июня 2003 года № 229 «Об утверждении Правил технической эксплуатации электрических станций и сетей Российской Федерации».
Описание средства измеренийПринцип действия кондуктометров-солемеров МАРК-602 (в дальнейшем -кондуктометры) основан на измерении активной составляющей проводимости водного раствора, измерении температуры и пересчете измеренных значений с учетом параметров датчика проводимости и температурных свойств водного раствора в значение УЭП, либо эквивалентное по УЭП солесодержание в пересчете на хлористый натрий (NaCl), либо обратно пропорциональное - УЭС.
Для удобства контроля УЭП (УЭС) предусмотрена температурная компенсация, то есть приведение абсолютного значения УЭП (УЭС) к УЭП (УЭС) при температуре +25 (+20) °C. Алгоритм термокомпенсации двойной - осуществляется термокомпенсация составляющей УЭП «чистой» воды и термокомпенсация солевой составляющей раствора.
Кондуктометры - это двухканальные измерительные приборы, которые выпускаются в следующих исполнениях:
-
- МАРК-602, МАРК-602/36, МАРК-602/1, МАРК-602/1/36 с блоком
преобразовательным щитового либо настенного исполнения, с проточными датчиками проводимости ДП-025С либо ДП-2С;
-
- МАРК-602МП, МАРК-602МП/36, МАРК-602МП/1, МАРК-602МП/1/36 с блоком преобразовательным щитового либо настенного исполнения, с магистрально-погружными датчиками проводимости ДП-003МП;
-
- МАРК-602Т, МАРК-602Т/36, МАРК-602Т/1, МАРК-602Т/1/36 с блоком
преобразовательным щитового либо настенного исполнения, с блоками усилителя БУ-602Т, магистрально-погружными датчиками проводимости ДП-003Т либо ДП-ЗТ.
В зависимости от исполнения кондуктометра питание блока преобразовательного осуществляется от сети 220 В, 50 Гц (МАРК-602, МАРК-602/1, МАРК-602МП,
МАРК-602МП/1, МАРК-602Т, МАРК-602Т/1) либо 36 В, 50 Гц (МАРК-602/36, МАРК-602/1/36, МАРК-602МП/36, МАРК-602МП/1/36, МАРК-602Т/36, МАРК-602Т/1/36).
Блок преобразовательный - микропроцессорный, осуществляющий отображение результатов измерений УЭП (УЭП25, УЭП20), результатов вычислений УЭС (УЭС25, УЭС20), солесодержания и температуры анализируемой водной среды, которые выводятся на экран графического ЖК индикатора (в дальнейшем индикатор). При этом возможны режимы индикации одного из каналов либо режим одновременной индикации двух каналов измерений.
Блок преобразовательный выполнен в металлическом корпусе со степенью защиты от воздействия окружающей среды IP65.
Датчики проводимости ДП-025С (ДП-2С и ДП-003МП), представляющие собой пассивные устройства (без электронных элементов), могут быть удалены от блока преобразовательного на расстояние до 100 м, блоки усилителя БУ-602Т, представляющий собой активные устройства, с датчиками проводимости ДП-003Т (ДП-ЗТ) - на расстояние до 1000 м; датчики проводимости ДП-003Т и ДП-ЗТ могут быть удалены от блока усилителя БУ-602Т на расстояние до 20 м.
Датчики проводимости ДП-025С, ДП-2С и блоки усилителя БУ-602Т выполнены в металлическом корпусе со степенью защиты от воздействия окружающей среды IP62. Погружаемая часть датчиков проводимости ДП-003МП от воздействия окружающей среды имеет степень защиты IP62, датчики проводимости ДП-ООЗТ и ДП-ЗТ - IP68.
Кондуктометр осуществляет обмен информацией по интерфейсу RS-485.
Общий вид кондуктометра МАРК-602 и его составных частей показан на рисунках 1-4.
Схема пломбирования от несанкционированного доступа к элементам конструкции, обозначение места нанесения знака поверки представлены на рисунке 16.

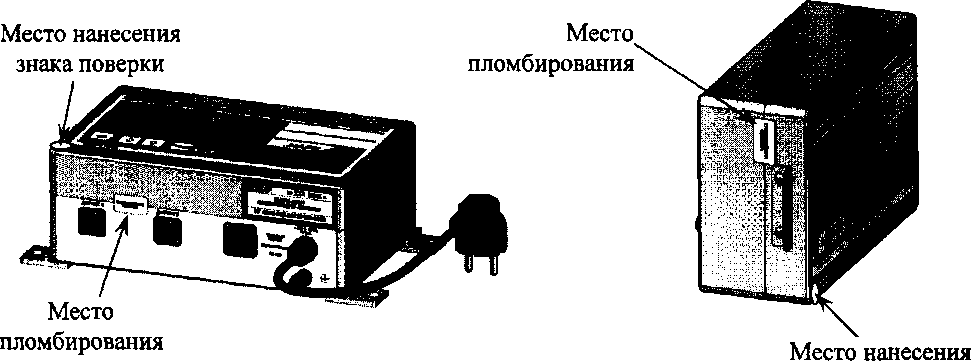

а - Общий вид
знака поверки
б - Схема пломбирования от несанкционированного доступа
к элементам конструкции (наклейка изготовителя), обозначение места нанесения знака поверки
Рисунок 1 - Блок преобразовательный
а-ДП-025С (ДП-2С)
6-ДП-003МП

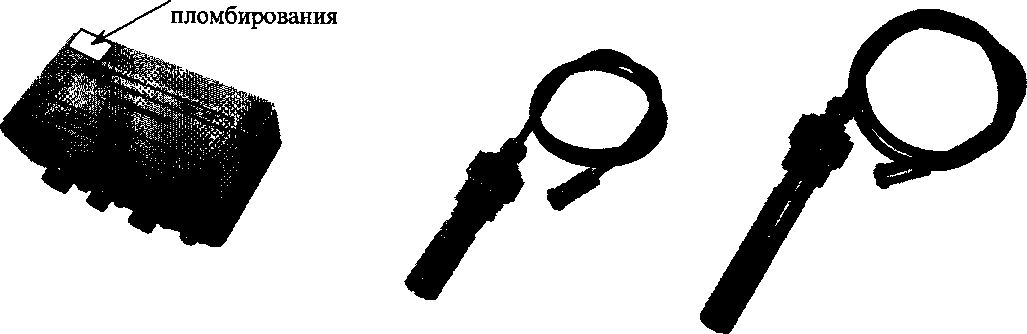

Рисунок 2 - Датчик проводимости Место

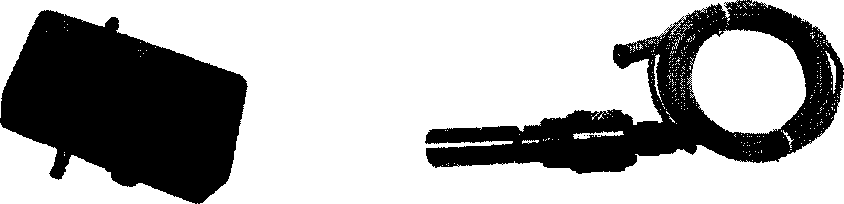

Рисунок 3 - Блок усилителя а - ДП-003Т б - ДП-ЗТ
БУ-602Т Рисунок 4 - Датчик проводимости
Кондуктометры функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом измерений, осуществлять обмен информацией по интерфейсу RS-485.
Запись метрологически значимого программного компонента производится в процессе изготовления кондуктометров с помощью специальных программных средств. Конструкция кондуктометров исключает возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-
2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Исполнение кондуктометра МАРК- | ||
|
602, 602/36, 602/1,602/1/36, 602МП, 602МП/1, 602МП/36, 602МП/1/36 |
602Т, 602Т/1, 602Т/36, 602Т/1/36 | |
|
1 |
2 |
3 |
|
Идентификационное наименование ПО: | ||
|
- для платы индикации |
6021.430.02.13 |
— |
|
- для платы усилителя |
602U.253.01.07 |
— |
|
- для блока преобразовательного |
— |
602I.STM32.01.0I |
|
- для блока усилителя |
— |
602U.249.01.02 |
|
Номер версии (идентификационный номер) ПО: | ||
|
- для платы индикации |
02.13 |
- |
|
1 |
2 |
3 |
|
- для платы усилителя |
01.07 |
— |
|
- для блока преобразовательного |
— |
01.01 |
|
- для блока усилителя |
— |
01.02 |
|
Цифровой идентификатор ПО: | ||
|
- для платы индикации |
0xC23FAD67 |
— |
|
- для платы усилителя |
0xFF94 |
— |
|
- для блока преобразовательного |
— |
OxlABFCDCE |
|
- для блока усилителя |
- |
OxDEDO |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений: а) УЭП, мкСм/см:
|
от 0 до 2000 от 0 до 20000 от 0 до 200 |
|
б) УЭС, кОм-см:
|
от 0,05 до 1000 от 0,5 до 100000 |
|
в) солесодержания в пересчете на хлористый натрий, мг/дм3:
|
от Одо 1000 от 0 до 10000 от 0 до 100 |
|
г) температуры анализируемой среды, °C: - для датчиков проводимости ДП-ЗТ и ДП-ООЗТ |
от 0 до 130 |
|
Пределы допускаемой основной абсолютной погрешности кондуктометра при температуре анализируемой среды +(25±0,2) °C и температуре окружающего воздуха +(20±5) °C при измерении: | |
|
а) УЭП, мкСм/см:
|
±(0,004+0,02 х) ±(0,03+0,02-х) ±(0,001+0,02-х) ±(0,001+0,02 ■ х) |
|
б) УЭС, кОм-см:
|
±(0,0005+0,02 Я) ±(0,005+0,02*7?) |
|
в) солесодержания в пересчете на хлористый натрий, мг/дм3:
~ для датчиков проводимости ДП-ООЗМП
|
±(0,003+0,025-0 ±(0,03+0,025-0 ±(0,001+0,025-0 ±(0,001+0,025-0 |
|
Пределы допускаемой основной абсолютной погрешности кондуктометра при измерении температуры анализируемой среды при температуре окружающего воздуха +(20±5) °C, °C: - для датчиков проводимости ДП-ЗТ и ДП-ООЗТ. |
±0,3 |
|
1 |
2 |
|
Пределы допускаемой дополнительной абсолютной погрешности кондуктометра*. а) обусловленной изменением температуры анализируемой среды, на каждый ±1 °C от рабочей +(25±0,2) °C в диапазоне температурной компенсации от +5 до +50 °C для ДП-025С, ДП-2С и ДП-003МП и от 0 до +100 °C для ДП-ЗТ и ДП-003Т при измерении:
|
±0,0008 х ±0,001 R ±0,001-с |
|
б) обусловленной изменением температуры окружающего воздуха, на каждые ±10 °C от нормальной +(20±5) °C в пределах всего рабочего диапазона от +5 до +50 °C при измерении:
со всеми датчиками проводимости, мг/дм3
|
±0,01 х =±0,01-7? ±0,012С ±(0,1+0,0025 Z) |
|
в) обусловленной влиянием длины соединителя «датчик проводимости-блок преобразовательный» на каждые 5 м при длине кабеля соединительного от 5 до 100 м с ДП-025С, ДП-2С и ДП-003МП при измерении:
|
±0,0008 % ±0,001 С |
|
Диапазон унифицированного электрического выходного сигнала постоянного тока (далее выходной ток), мА:
|
от 4 до 20 от 0 до 5 |
|
Пределы допускаемой основной приведенной погрешности преобразования измеренного значения УЭП, УЭС либо солесодержания в выходной ток при температуре окружающего воздуха +(20±5) °C, % от диапазона токового выхода |
±0,8 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования измеренного значения УЭП, УЭС либо солесодержания в выходной ток, обусловленной изменением температуры окружающего воздуха, на каждые ±10 °C от нормальной +(20±5) °C в пределах всего рабочего диапазона от +5 до +50 °C, % от диапазона токового выхода |
±0,4 |
|
Пределы допускаемой относительной погрешности определения электролитической постоянной Сд датчика проводимости, % |
±1 |
|
Сопротивление термодатчика Rt, приведенное к 0 °C, для ДП-025С, ДП-2С и ДП-ООЗМП находится в пределах, Ом |
от 995 до 1005 |
|
Пределы допускаемой абсолютной погрешности определения сопротивления термодатчика Rt, приведенного к 0 °C, для ДП-025С, ДП-2С и ДП-ООЗМП, Ом |
±1,0 |
|
Время переходного процесса кондуктометра при скачкообразном изменении УЭП, с, не более |
30 |
|
Время установления показаний кондуктометра при скачкообразном изменении температуры анализируемой среды, мин, не более |
3 , |
|
1 |
2 |
|
Стабильность показаний кондуктометра за время 8 ч при измерении:
|
±0,01-х ±0,01 R ±0,012С |
|
Время установления режима работы кондуктометра, мин, не более |
15 |
|
где X” измеренное значение УЭП, мкСм/см; 7? - измеренное значение УЭС, кОм-см; С - измеренное значение солесодержания, мг/дм3; 1 - коэффициент, численно равный значению длины кабеля, м, от датчика проводимости до блока усилителя БУ-602Т (от 1 до 20). | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: а) напряжение переменного тока, В: | |
|
220^ |
|
36t46 | |
|
б) частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность при номинальном значении напряжения питания, В*А, не более: - для кондуктометра исполнений МАРК-602, МАРК-602/36, МАРК-602/1, МАРК-602/1/36, МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36 |
10 |
|
- для кондуктометра исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36 |
14 |
|
Габаритные размеры, мм, не более: а) блок преобразовательный щитового исполнения (без кабеля) | |
|
- высота |
115 |
|
- ширина |
146 |
|
- длина |
252 |
|
б) блок преобразовательный настенного исполнения (без кабеля) | |
|
- высота |
95 |
|
- ширина |
170 |
|
- длина |
266 |
|
в) датчики проводимости ДП-025С, ДП-2С | |
|
- высота |
30 |
|
- ширина |
108 |
|
- длина |
115 |
|
г) датчик проводимости ДП-003МП | |
|
- диаметр |
041 |
|
- длина |
135 |
|
д) блок усилителя БУ-602Т | |
|
- высота |
30 |
|
- ширина |
75 |
|
- длина |
115 |
|
е) датчик проводимости ДП-003Т (без кабеля)
|
41 130 |
|
ж) датчик проводимости ДП-ЗТ (без кабеля)
|
41 183 |
|
з) датчик расхода
|
42 60 90 |
|
Масса, кг, не более:
|
2,6 0,3 1,0 0,3 |
|
0,7 1,0 0,5 |
|
Рабочие условия эксплуатации: -температура окружающего воздуха, °C -относительная влажность окружающего воздуха при температуре +35 °C и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа |
от +5 до +50 80 от 84,0 до 106,7 |
|
Параметры анализируемой среды: а) температура (диапазон температурной компенсации), °C
|
от +5 до +50 от 0 до +100 |
|
б) давление, МПа, не более
|
0,0 1,0 1,6 |
|
в) расход с ДП-025С, ДП-2С, см3/мин |
от 50 до 500 |
|
г) скорость движения анализируемой среды перпендикулярно оси датчика проводимости (ДП-003МП, ДП-ЗТ и ДП-003Т), см/с, не менее |
5 |
|
д) pH при температуре анализируемой среды:
|
от 5,4 до 14 от 7 до 14 |
|
е) концентрация хлорид ионов для pH анализируемой среды, совпадающей с нижней границей допустимого значения, мг/дм3, не более |
0,5 |
|
ж) отсутствие веществ, образующих на поверхности металлов непроводящие пленки и осадки |
— |
|
Средний срок службы кондуктометров, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
40000 |
наносится с внешней стороны на заднюю панель блока преобразовательного щитового исполнения и нижнюю поверхность блока преобразовательного настенного исполнения методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность кондуктометров
|
Наименование |
<оличество, штук, на исполнение МАРК- | |||||||||||
|
сч о 40 |
602/36 |
602/1 |
602/1/36 |
602МП |
602МП/36 |
1 602МП/1 |
602МП/1/36 |
н сч о 40 |
602Т/36 |
602Т/1 |
602Т/1/36 | |
|
Блок преобразовательный:
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Датчик проводимости: -ДП-025С; -ДП-2С; |
* |
* |
* |
* | ||||||||
|
Наименование |
<оличество, штук, на исполнение МАРК- | |||||||||||
|
СЧ о 40 |
602/36 |
602/1 |
602/1/36 |
602МП |
602МП/36 |
602МП/1 |
602МП/1/36 |
602Т |
602Т/36 |
602Т/1 |
Г 602171/36 | |
|
-ДП-ООЗМП; -ДП-ООЗТ; -ДП-ЗТ. |
- |
- |
- |
- |
* |
* |
* |
* |
* |
* |
* |
* |
|
Блок усилителя БУ-602Т |
1 |
1 |
1 |
1 | ||||||||
|
Датчик расхода |
*♦ |
♦♦ |
♦ * |
*♦ | ||||||||
|
Кабель соединительный |
*** |
*♦* |
*** |
*♦* |
*** |
**♦ |
♦** | |||||
|
Комплект монтажных частей |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Комплект монтажных частей (для блоков преобразовательных щитового исполнения) |
1 |
1 |
1 |
1 |
1 |
1 | ||||||
|
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Паспорт |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
* Тип и количество (не более двух) по согласованию с заказчиком. ** Поставляется по согласованию с заказчиком.
*** Количество соответствует количеству датчиков проводимости.
Поверкаосуществляется по документу «Кондуктометр-солемер МАРК-602. Методика поверки», приведенному в Приложении А1 к Руководству по эксплуатации ВРЗО.ОО.ОООРЭ и утвержденному ФБУ «Нижегородский ЦСМ» 30.03.2017 г.
Основные средства поверки:
-
- рабочий эталон второго разряда - кондуктометр лабораторный КЛ-С-1А (регистрационный номер 46635-11);
-
- термометр лабораторный электронный ЛТ-300 (регистрационный номер 61806-15). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых кондуктометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и паспорт, и на блок преобразовательный.
Сведения о методиках (метода) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к кондуктометрам-солемерам МАРК-602ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия.
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
ГОСТ Р 8.722-2010 ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки.
ТУ 4215-025-39232169-2006 Кондуктометр-солемер МАРК-602. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР»)
ИНН 5261003830
Адрес: 603003, г. Н. Новгород, ул. Заводской парк, д.ЗЗ.
Юридический адрес: 603009, г. Нижний Новгород, ул. Героя Елисеева, д. 7, кв. 24. Телефон (факс): (831) 229-65-50
Web-сайт: http://vzomn.ni.
E-mail: market@vzor.nnov.ni.
Испытательный центрФедеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1.
Телефон (факс): (831) 428-78-78, (831) 428-57-95.
Web-сайт: http://www.nncsm.ru.
E-mail: mail@nncsm.ru.
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011-13 от 27 ноября 2013 г.
