О переоформлении свидетельства об утверждении типа средства измерений № 49621 «Радиозонды малогабаритные И-2012» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «НПФ Мультиобработка» от 18 июля 2017 г. № 187 приказываю:

• 1. Внести изменения в описание типа на радиозонды малогабаритные И-2012, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52508-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 49621 «Радиозонды малогабаритные И-2012», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 52508-13, в связи с заменой документа на поверку.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его

Федеральное агентство по техническому регулированию и метрологии, _________________

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭН

Сертификат: 61DA1E000300E901C1ED Кому выдан: голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «30» октября 2017 г. №2275

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Радиозонды малогабаритные И-2012

Радиозонды малогабаритные И-2012 (далее - радиозонды) предназначены для измерений температуры и относительной влажности воздуха, преобразования полученной информации в радиотелеметрический сигнал в виде, пригодном для распознавания наземными станциями различного типа, и передачи его на наземную станцию. Радиозонд вырабатывает ответный сигнал на запросный сигнал от наземной станции при его получении.

Принцип действия радиозонда основан на преобразовании значений температуры, относительной влажности окружающего воздуха и другой информации в радиотелеметрический сигнал и передачи его на наземную аэрологическую станцию слежения. Радиозонды в зависимости от исполнения вырабатывают ответный сигнал на запросный импульс радиолокатора при его получении.

Радиотелеметрический сигнал представляет из себя последовательность радиоимпульсов, следующих с частотой суперизации и имеющих частоту заполнения, которая называется несущей.

В процессе работы частота следования суперирующих импульсов принимает два значения, отличающихся на величину девиации. Эти изменения определяются последовательностью модулирующих видеоимпульсов. Период этих модулирующих импульсов и есть та величина, в которой закодирована информация о метеопараметрах. Информация о различных метеопараметрах разнесена по времени. При этом во время передачи информации о температуре воздуха считается, что включен канал температуры, а при передаче информации о влажности - канал влажности. Кроме того предусмотрен калибровочный канал, который называется опорным. Во время следования опорного канала период следования суперирующих импульсов не зависит от величины метеопараметров атмосферы.

Для определения станцией слежения параметров ветра предусмотрен ответный сигнал радиозонда. Он позволяет определять координаты нахождения радиозонда в каждый момент времени. По изменению координат определяется скорость и направление ветра в той области пространства, в которой находится радиозонд. Для радиозондов с исполнением 02 (с несущей частотой 403 МГц) предусмотрен прямой способ передачи информации на аэрологическую станцию слежения данного параметра без запросного импульса.

Радиозонд является прибором разового действия. Радиозонд поднимается в атмосферу на оболочке, наполненной водородом или гелием.

В процессе эксплуатации радиозонд не ремонтируется и не поверяется.

Радиозонд состоит из следующих составных частей:

• 1) радиоблок, состоящий из платы СВЧ с антенной и платы НЧ;

• 2) плата датчиков с датчиками температуры и влажности, выключателем питания и индикатором питания;

• 3) держатель платы датчиков;

• 4) батарейный отсек с батареями питания;

• 5) корпус;

• 6) крышка;

• 7) шнур для подвешивания радиозонда.

Радиозонды выпускаются в трех исполнениях:

И-2012 - на частоты 1782 МГц;

И-2012-01 - на частоты 1680 МГц;

И-2012-02 - на частоты 403 МГц.

Радиозонды выпускаются в следующих модификациях каждого исполнения радиозонда, обозначаемые буквами (или буквами и цифрами):

без дополнительного обозначения - базовое исполнение;

В - с водоактивируемой батареей;

Л - с литиевой батареей;

У - с частотой следования суперирующих импульсов 600 кГц;

П - плотность потока энергии излучения не менее 1,5 -10'³ Вт/м²;

А1 - точность несущей частоты ±8 МГц;

А2 - точность несущей частоты ±10 МГц;

Т1 - пределы допускаемой абсолютной погрешности измерений температуры ±1,8 °C;

Т2 - пределы допускаемой абсолютной погрешности измерений температуры ±1,6 °C;

ТЗ - пределы допускаемой абсолютной погрешности измерений температуры ±1,0 °C;

Т4 - пределы допускаемой абсолютной погрешности измерений температуры ±0,5 °C;

Т5 - от поверхности Земли до уровня 100 гПа (75 мм рт. ст.) пределы допускаемой абсолютной погрешности измерений температуры ± 1,25 °C. На уровнях выше 100 гПа (75 мм рт. ст.) пределы допускаемой абсолютной погрешности измерений температуры ±2,5 °C;

Е1 - диапазон измерений относительной влажности окружающего воздуха от 15 до 98 %;

Е2 - диапазон измерений относительной влажности окружающего воздуха от 11 до 100%;

ЕЗ - диапазон измерений относительной влажности окружающего воздуха от 0 до 98 %;

Б - пределы допускаемой абсолютной погрешности измерений относительной влажности ±15 %;

Г - выпуск с корпусом по спецзаказу.

Радиозонды, имеющие в обозначении шифр модификаций по метрологическим и техническим характеристикам, не связанным с наименованием модификации, соответствуют базовому исполнению.

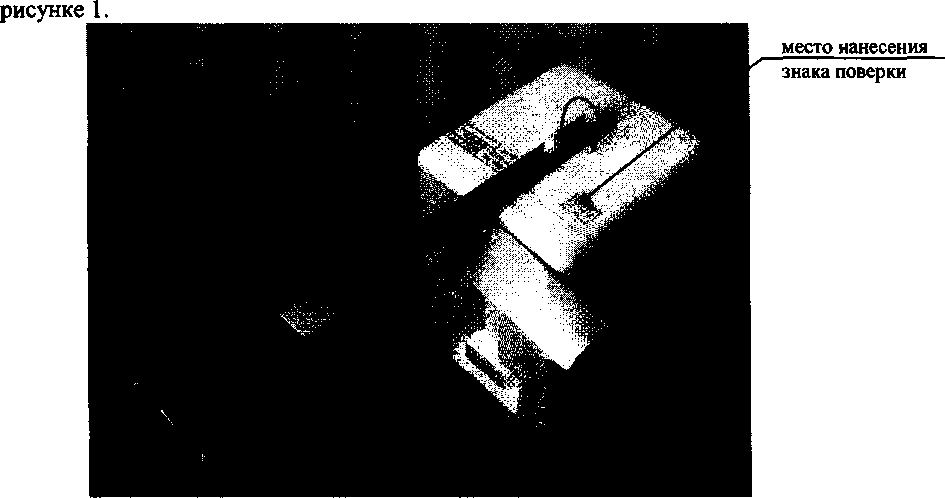

Общий вид радиозондов, обозначение места нанесения знака поверки представлены

Рисунок 1 - Общий вид радиозонда, обозначение места нанесения знака поверки Пломбирование радиозондов малогабаритных И-2012 не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) предназначено для преобразования сигналов АЦП в импульсы телеметрии, формирования суперирующих импульсов. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик радиозондов.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений "высокий" в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на этикетку радиозонда и на наклейку на корпусе радиозонда фотохимическим или иным обеспечивающим его сохранность в течение срока службы радиозонда способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

КМТЛ.405543.001 ТУ Радиозонд малогабаритный И-2012. Технические условия.

ООО «НПФ Мультиобработка»

Адрес: 623414, Свердловская область, г. Каменск-Уральский, ул. Лермонтова, 74 ИНН 6612037801

Телефон (факс) (3439) 399-266

Web-сайт: multio.ru

E-mail: info@multio.ru

Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии»

Адрес: Россия, 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон (факс) (343) 350-26-18 / 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП "УНИИМ" по проведению испытаний средств измерений в целях утверждения типа RA.RU.311373 от 19.10.2015 г.

¹

- Под данное исполнение радиозонда, по заказу, поставляется наземная станция КМТЛ. 464339.000.

²

- Длина и (или) ширина ленты определяется конкретным заказом.

³

- Поставляется, при первом заказе от соответствующего заказчика, или по отдельному запросу/требованию при заключении контракта на поставку. Электронная версия размещена на сайте производителя.

Поверка

осуществляется по документу МП 76-262-2012 «ГСП. Радиозонд малогабаритный И-2012. Методика поверки» с изменением №1, утверждённому ФГУП «УНИИМ» 28.06.2017 г.

относительной влажности от 10 % до 99 %, абсолютная погрешность не более ±3 % (3.1.ZZC.0042.2012);

- Рабочий эталон 2 разряда по ГОСТ Р 8.761-2011, полоса пропускания 20 МГц, коэффициент развертки по горизонтали (5 нс-5 с)/дел, погрешность измерений интервала времени: ± (время выборки + 10^- измеренное значение + 0,6 нс) (№ 3.1.ZZC.0217.2015).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус радиозонда рядом с местом крепления держателя платы датчиков.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе
