МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 октября 2017 Г.

Москва

О внесении изменений в описание типа на весы лабораторные ВМ-П

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ОКБ Веста»от08 июня2017 г. №328 приказываю:

• 1. Внести изменения в описание типа на весы лабораторные ВМ-П, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52773-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f                 """"        .........\

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВГДГНИЯ О СЬР ГИФИКАТЬ ЭИ

Сертификат: 61DA1E000300E901C1ED

Кому выдан: голубев Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11.2017

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы лабораторные ВМ-П (далее - весы) предназначены для статических измерений массы.

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.

Весы состоят из грузоприёмного устройства, весоизмерительного тензорезисторного датчика (преобразователя) и электронного блока с шестиразрядным, семисегментным светодиодным цифровым дисплеем (показывающим устройством) и тремя клавишами управления.

Два семейства весов различаются типом корпуса. В семейство 1 входит 8 модификаций: BM153M-II, ВМ213М- II, ВМ510ДМ-П, BM313M-II, BM512M-II, BM1502M-II, BM2202M-II, BM5101M-II; в семейство 2 входят 3 модификации: BM6101M-II, BM12001M-II, BM24001M-II.

Модификации различаются максимальной нагрузкой и действительной ценой деления, десять из них - однодиапазонные весы. Модификация ВМ51ОДМ-П представляет собой двухдиапазонные весы с автоматическим переключением диапазонов (W1 и W2) при увеличении нагрузки.

Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIMLR 76-1-2011):

• -   устройством первоначальной установки нуля (Т.2.7.2.4);

• -   полуавтоматическим устройством установки нуля и полуавтоматическим устройством выборки массы тары, управляемыми от одной клавиши (Т.2.7.2.2);

• -   устройством слежения за нулем (Т.2.7.3);

• -   полуавтоматическим устройством юстировки чувствительности(4.1.2.5);

• -   автоматическим устройством юстировки чувствительности (4.1.2.5); устройством установки по уровню (Т.2.7.1);

• -   цифровым показывающим устройством с отличающимся делением шкалы (последняя после десятичного знака цифра заштрихована);

• -   устройством взвешивания под весами;

• -   устройством адаптации к внешним условиям;

• -   устройством звуковой сигнализации выполнения команд (может быть отключено);

• -   устройством сообщения об ошибках.

Весы оснащены следующими прикладными программами:

• -   переключение единиц измерения массы (грамм, карат);

• -   подсчет количества однородных деталей с функцией автоматического уточнения средней массы одной детали;

• -   взвешивание нестабильных образцов;

• -   взвешивание в процентах;

• -   разбраковка по массе («больше-меньше») с выдачей управляющих сигналов (возможностью коммутации внешних устройств);

• -   рецептурное взвешивание.

Весы оснащены интерфейсом, совместимым с RS232,

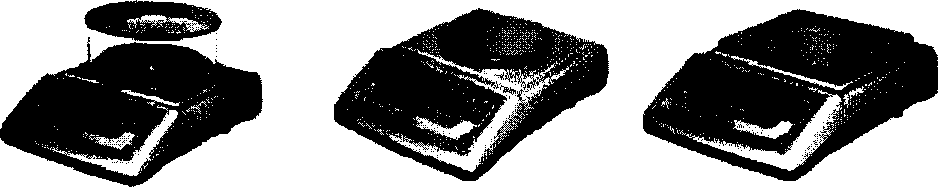

Рисунок 1 - Общий вид весов семейства 1

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверх винтов стяжки корпуса защитной наклейкой изготовителя (рисунок 3, обозначение наклейки «3»). При отклеивании разрушается изображение, нанесенное на наклейку. Отсутствие самой наклейки или разрушенное изображение надписей на наклейке свидетельствует об имевших место

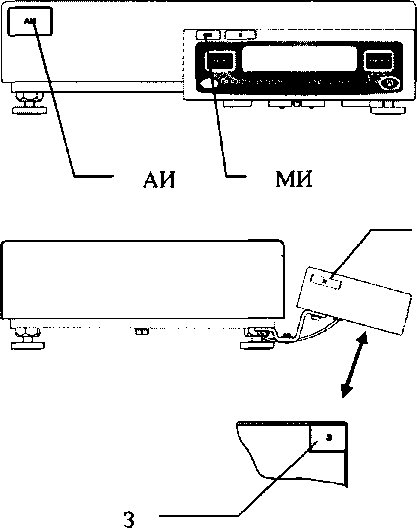

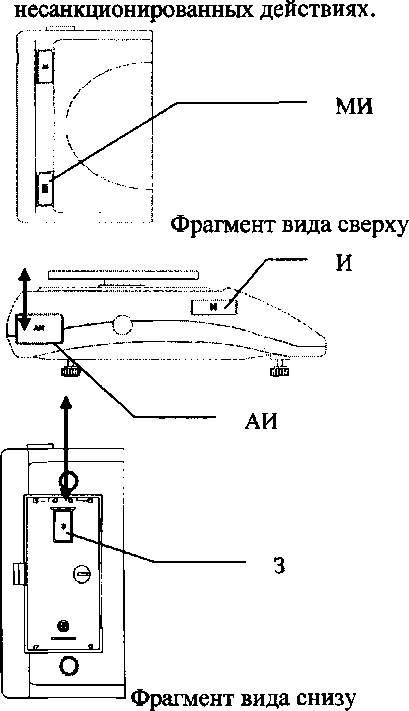

Рисунок 3 - Схема пломбирования от несанкционированного доступа и расположение

надписей маркировки

Фрагмент вида сверху

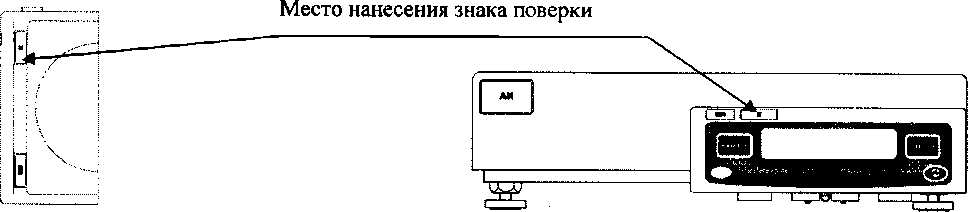

Рисунок 4 - Обозначение места нанесения знака поверки

На весах имеются маркировочные надписи, выполненные на металлической пластине -адресная информация (АИ) или самоклеющейся пленке с разрушающимся изображением при отклеивании. В таблице 1 приведено содержание маркировки, на рисунке 3 - расположение. Таблица 1 - Содержание маркировки

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Идентификация программного обеспечения осуществляется путем просмотра номера версии ПО во время прохождения теста после включения весов.

Уровень защиты ПО весов лабораторных ВМ-П соответствует среднему уровню по

Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики для всех модификаций весов

Таблица 4 - Метрологические характеристики для модификаций весов

Примечание - Согласно п. 3.5.2 ГОСТ OIML R 76-1-2011 пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Таблица 5- Основные технические характеристики

наносится графическим способом на маркировочную наклейку с информацией о весах, а также типографским способом на титульный лист Руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

осуществляется по документу Приложение ДА «Методика поверки весов» ГОСТ OIMLR 76-1-2011.

Основные средства поверки: эталонные гири 3-го разряда в соответствии с ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на корпус весов.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

Общество с ограниченной ответственностью «ОКБ Веста» (ООО «ОКБ Веста»)

ИНН 7816211390

Адрес: 192102, Санкт-Петербург, ул. Самойловой, д. 5, лит. П, пом.4Н-18

Телефон (факс): (812) 712-92-15, (812) 766-18-55

Web-сайт: okbvesta.ru

E-mail: okbvesta@peterlink.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по поверке, калибровке и испытанию средств измерений в целях утверждения типа № RA.RU.311541 от 23 марта 2016 г.
