№2268 от 30.10.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30203
О внесении изменений в описание типа на приборы для измерения и контроля вибрации "КАСКАД-СИСТЕМА"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ30 октября 2017 г.
№ 2268
Москва
О внесении изменений в описание типа на приборы для измерения и контроля вибрации «КАСКАД-СИСТЕМА»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ВиКонт» от 30 августа 2017 г. № 977 приказываю:
-
1. Внести изменения в описание типа на приборы для измерения и контроля вибрации «КАСКАД-СИСТЕМА», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 22866-02, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(-------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
CBt Д1 НИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» октября 2017 г. №2268
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения и контроля вибрации «КАСКАД-СИСТЕМА»
Назначение средства измеренийПриборы для измерения и контроля вибрации «КАСКАД-СИСТЕМА» (далее -приборы) предназначены для измерений виброскорости.
Описание средства измеренийПрибор для измерения и контроля вибрации «КАСКАД-СИСТЕМА» состоит из пьезоэлектрических вибропреобразователей ВК-310, ВК-312, ВК-315А и вторичных блоков измерения вибрации ВК-320, ВК-320В, ВК-321 (ВК-321-1, ВК-321Д). Вибропреобразователи и вторичные блоки могут создавать 9 комбинаций соединений приборов:
-
I- ВК-310 и ВК-320
-
II- ВК-310 и ВК-320В
-
III- ВК-310 и ВК-321
-
IV- ВК-312 и ВК-320
-
V- ВК-312 и ВК-320В
-
VI- ВК-312 и ВК-321
-
VII- ВК-315А и ВК-320
VIII - ВК-315А и ВК-320В
1Х-ВК-315АИ ВК-321
Вибропреобразователь ВК-310 состоит из первичного измерительного пьезоэлектрического преобразователя и встроенного предусилителя, собранных в одном корпусе. Вибропреобразователи ВК-312 и ВК-315А состоят из пьезоэлектрических датчиков и выносных согласующих усилителей, соединенных вибростойким кабелем в металлорукаве.
Вторичные блоки ВК-320 и ВК-321 (ВК-321-1, ВК-321Д) позволяют: индицировать на передней панели состояния превышения предупредительного и аварийного уровней вибрации; регулировать время задержки срабатывания предупредительной и аварийной сигнализации; запоминать факт срабатывания аварийной сигнализации с последующим ручным сбросом; формировать сигнал для управления внешними устройствами защиты при превышении установленного уровня вибрации; подключать внешние устройства к выходу напряжения переменного тока (от 0 до 3 В), к выходам постоянного тока (от 0 до 5 мА, от 4 до 20 мА); индицировать неисправность (обрыв или короткое замыкание) линий связи с вибропреобразователем; измерять СКЗ виброскорости полигармонической вибрации с непрерывной индикацией текущего уровня вибрации (для вторичных блоков ВК-321, ВК-321Д и ВК-321-1); осуществлять контроль работы блока с помощью устройства встроенного контроля (для вторичных блоков ВК-321, ВК-321Д и ВК-321-1).
Вторичный блок ВК-320В позволяет: измерять СКЗ виброскорости
полигармонической вибрации с преобразованием в токовый выходной сигнал от 4 до 20 мА; подключать внешние устройства к выходу переменного напряжения.
Вторичные блоки ВК-321, ВК-321Д и ВК-321 -1 отличаются конструкцией и возможностью программирования ряда параметров при помощи кнопок, расположенных на передней панели.
Приборы имеют следующие маркировки взрывозащиты:
- для вибропреобразователей ВК-310 и пьезоэлектрических преобразователей с выносными согласующими усилителями ВК-312 и ВК-315А - 0ExiaIICT5 X
-для вторичных блоков: ВК-320, ВК-320В и ВК-321 - [ExibJIIC.
Общий вид пьезоэлектрических вибропреобразователей ВК-310, ВК-312, ВК-315А приведен на рисунке 1, общий вид вторичных блоков измерения вибрации ВК-320, ВК-320В, ВК-321 (ВК-321-1, ВК-321 Д) приведен на рисунке 2.

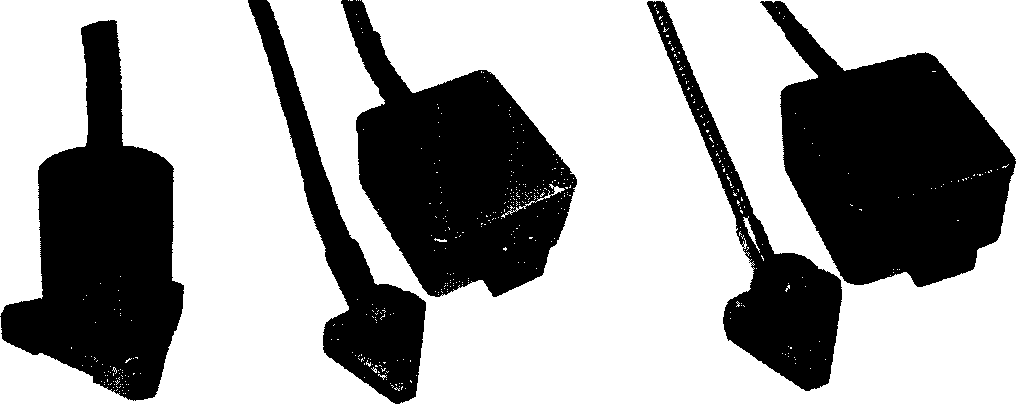

ВК-310 ВК-312 ВК-315
Рисунок 1 - Общий вид пьезоэлектрических вибропреобразователей ВК-310, ВК-312, ВК-315А

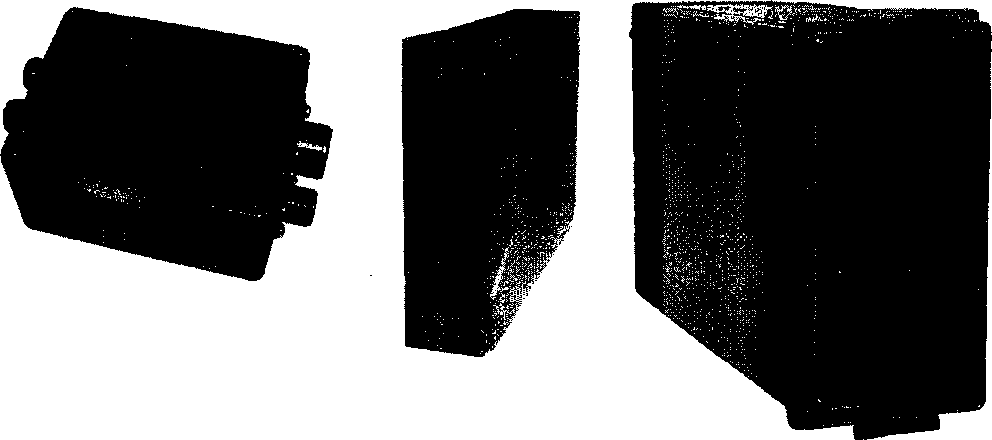

ВК- 320 ВК-320В ВК-321 (ВК-321-1, ВК-321Д)
Рисунок 2 - Общий вид вторичных блоков измерения вибрации
ВК-320, ВК-320В, ВК-321 (ВК-321-1, ВК-321Д)
Пломбирование пьезоэлектрических вибропреобразователей ВК-310, ВК-312, ВК-315А и вторичных блоков измерения вибрации ВК-320, ВК-320В, ВК-321 (ВК-321-1, ВК-321 Д) не предусмотрено.
Программное обеспечениеотсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений виброскорости (СКЗ), мм/с |
от 0,5 до 30 |
|
Диапазоны рабочих частот, Гц |
от 10 до 1000 от 10 до 20000 |
|
Номинальные коэффициенты преобразования по аналоговым выходам на базовой частоте 45 Гц: для выходов постоянного тока, мАДмм-с"1):
для выхода переменного напряжения в диапазоне от 0 до 3 В, В/(мм с’1) |
0,5 0,53 0,1 |
|
Шум по выходу от 0 до 5 мА, мкА, не более |
50 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения на базовой частоте 45 Гц по аналоговым выходам: для выходов постоянного тока, мА/(мм с-1):
для выхода переменного напряжения в диапазоне от 0 до 3 В, В^мм-с"1) |
±0,025 ±0,025 ±0,005 |
|
Нелинейность амплитудной характеристики по аналоговым выходам (по току и напряжению) на базовой частоте 45 Гц, %, не более |
±6 |
|
Пределы допускаемой основной приведенной к диапазону измерений виброскорости погрешности на базовой частоте 45 Гц (по цифровому индикатору) для комбинаций III, VI, IX, % |
± 6 |
|
Неравномерность амплитудно-частотной характеристики, %, не более:
|
± 10 +10;-20 |
|
Пределы допускаемой основной погрешности уровней срабатывания предупредительной и аварийной сигнализации на базовой частоте 45 Гц кроме комбинаций II, V, VIII, % |
±10 |
|
Напряжение питания (пост.), В:
|
-220 ± 10% 24 ± 5% |
|
1 |
2 |
|
Условия эксплуатации: температура окружающей среды, °C: -для вибропреобразователя: комбинации I, II, III комбинации IV, V, VI комбинации VII, VIII, IX
комбинации IV, V, VI, VII, VIII, IX
комбинации I, II, III, IV, V, VI, VII, VIII, IX |
от - 30 до +80 от -40 до +120 от -40 до+250 от -30 до +60 от +5 до +40 |
|
относительная влажность воздуха при температуре +25°С, %, не более |
85 |
|
Пределы допускаемой дополнительной погрешность измерения виброскорости для вторичных блоков, вызванная изменением температуры окружающего воздуха в пределах рабочих условий |
половина основной погрешности |
Таблица 2 - Технические характеристики
|
Наименование |
Габаритные размеры, мм |
Масса, кг (не более) |
|
Вибропреобразователь ВК-310 |
диаметр 68 х 115,3 |
0,13 |
|
Вибропреобразователь ВК-312 в составе: пьезоэлектрический датчик согласующий усилитель |
5Ь32х37 93,5x58x37,1 |
0,05 0,3 |
|
Вибропреобразователь ВК-315А в составе: пьезоэлектрический датчик согласующий усилитель |
52x38x40 93,5x58x37,1 |
0,05 0,3 |
|
Вторичный блок ВК-320 |
90x55x145 |
0,5 |
|
Вторичный блок ВК-320В |
109,5x75x22,5 |
0,3 |
|
Вторичный блок ВК-321 |
151,9x72x290,3 |
2,0 |
|
Вторичный блок ВК-321-1 |
48,3x97,3x100,2 |
0,3 |
|
Вторичный блок ВК-321 Д |
151,9x72x290,3 |
2,0 |
Средний срок безотказной работы при доверительной вероятности 0,95 не менее 2000 часов.
Средний срок службы не менее 10 лет.
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус методом гравировки.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Вторичный блок |
ВК-320 |
1 шт. |
|
Вторичный блок |
ВК-320В |
1 шт. |
|
Вторичный блок |
ВК-321 |
1 пгт. |
|
1 |
2 |
3 |
|
Вторичный блок |
ВК-321-1 |
1 шт. |
|
Вторичный блок |
ВК-321Д |
1 шт. |
|
Вибропреобразователь |
ВК-310 |
1 шт. |
|
Вибропреобразователь с антивибрационным кабелем в металлорукаве |
ВК-312 |
1 шт. |
|
Вибропреобразователь с антивибрационным кабелем в металлорукаве |
ВК-315А |
1 шт. |
|
Комплект ответных частей разъемов |
1 комплект | |
|
Комплект крепежных изделий (кроме ВК-320В) |
1 комплект | |
|
Руководство по эксплуатации с Методикой поверки |
РЭ 4277-030-00205435 |
1 экз. на 5 комплектов, но не менее одного в один адрес поставки |
|
Паспорт |
ВК32х.О1 ПС |
1 экз. на каждый комплект аппаратуры |
осуществляется по документу РЭ 4277-030-00205435 «Прибор для измерения и контроля вибрации «КАСКАД-СИСТЕМА», раздел 4 «Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 12 марта 2002 года.
Основные средства поверки: поверочная виброустановка 2-го разряда по
ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки ставится в паспорте и (или) наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы, устанавливающие требования к приборам для измерения и контроля вибрации «Каскад-Система»Технические условия ТУ 4277-030-00205435-01 «Прибор для измерения и контроля вибрации «КАСКАД-СИСТЕМА»
ГОСТ 25275-82 Приборы для измерения вибрации вращающихся машин. Общие технические требования
ГОСТ 25364-88 Агрегаты паротурбинные стационарные. Нормы вибрации и общие требования к проведению измерений
ИзготовительОбщество с ограниченной ответственностью ООО «ВиКонт»
ИНН 7726553463
Юридический адрес: 115191, г. Москва, Холодильный пер., д. 3, корп. 1, стр. 2
Телефон / факс: (495) 955-2786
Web-сайт: www.vicont.ru
E-mail: info@vicont.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495)437-55-77 / 437-56-66;
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
