ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики лазерные напряженности электрического поля RadiSense RSS1004BR, RSS2010IR, RSS2010SR, RSS1018BR

Датчики лазерные напряженности электрического поля RadiSense RSS1004BR, RSS2010IR, RSS2010SR, RSS1018BR (далее - датчики RadiSense) предназначены для измерений напряженности электрического поля (НЭП).

Принцип действия датчиков RadiSense основан на преобразовании трех ортогональных составляющих вектора напряженности переменного электрического поля в эквивалентные значения напряжения переменного тока, последующем аналогово-цифровом преобразовании, обработки цифровой информации для передачи по волоконно-оптической линии связи (ВОЛС). Электропитание активной части датчиков RadiSense осуществляется встроенным фотоэлементом путем преобразования энергии лазерного излучения, подводимого ВОЛС, в напряжение постоянного тока. В датчиках RadiSence отсутствует встроенные аккумулятор или батареи питания. Электропитание базового блока осуществляется от сети переменного напряжения.

Конструктивно датчики RadiSense состоят из пластмассового корпуса кубической (RSS1004BR), сферической (RSS2010IR, RSS2010SR) и цилиндрической (RSS1018BR) формы с несколькими миниатюрными антеннами. Соединение датчиков RadiSense с базовыми блоками выполняется с помощью ВОЛС.

Миниатюрные антенны, каждая из которых преобразует НЭП в напряжение переменного тока на ее выходе, расположены ортогонально, что позволяет измерять НЭП независимо от поляризации и направления распространения электромагнитной волны. В датчиках RadiSense RSS1004BR и RSS1018BR - три ортогональных антенны, в RSS2010IR, RSS2010SR - шесть. В датчиках RadiSense RSS1018BR и RSS1004BR антенны укрыты радиопрозрачным защитным колпаком.

В корпусе датчиков RadiSense располагаются:

• - фотоэлектрические схемы электропитания;

• - электрические схемы аналого-цифрового преобразования результатов измерений;

• - электрически программируемое ПЗУ;

• - фотоэлектрические схемы передачи данных.

Две несъёмных ВОЛС, смонтированные на пластмассовом корпусе датчиков RadiSense, обеспечивают их электропитание и информационное взаимодействие с базовым блоком.

ПЗУ хранит серийный номер, калибровочные коэффициенты и версию прошивки.

Калибровочные коэффициенты предоставляют базовые значения для преобразования оцифрованного сигнала в измеренные значения поля для каждой оси.

Базовый блок предназначен для формирования лазерного излучения для питания датчиков RadiSense, приема и визуализации результатов измерений НЭП. В базовом блоке не происходит обработки измерительной информации.

В зависимости от опционального исполнения базовый блок может однослотовым типа RadiCentre CTR1001SR, двухслотовым типа RadiCentre CTR1004BR либо семислотовым типа RadiCentre CTR1009BR. Базовый блок при необходимости может быть подключен к ПЭВМ пользователя при помощи RS-232, USB или LAN-кабеля. В этом случае для обработки и визуализации результатов измерений используется специализированное программное обеспечение RadiMation, входящее в комплект поставки.

Датчики RadiSense могут устанавливаться на миниатюрный диэлектрический штатив.

Датчики RadiSense поставляются в транспортировочных кейсах.

Датчики RadiSense могут использоваться при проведении испытаний на электромагнитную совместимость, оценке распределения электрического поля в различных полеобразующих системах (полосковые линии, TEM-камеры, реверберационные камеры и т.д.) и безэховых камерах.

Общий вид датчиков RadiSense приведен на рисунках 1 - 6.

Места размещения знаков утверждения типа приведены на рисунке 7.

Места пломбировки от несанкционированного доступа приведены на рисунке 8.

Рисунок 1 - Общий вид датчика RSS1004BR

Рисунок 2 - Общий вид датчиков RadiSense RSS2010SR и RSS2010IR

Рисунок 3 - Общий вид датчика RadiSense RSS1018BR

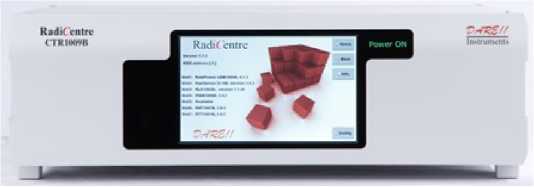

Рисунок 4 - Общий вид базового блока типа RadiCentre CTR1004BR

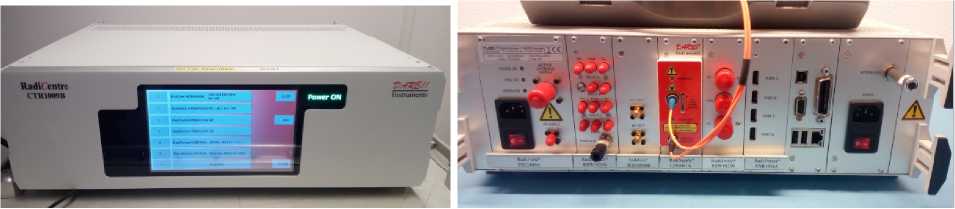

Рисунок 5 - Общий вид базового блока типа RadiCentre CTR1009BR (вид спереди и сзади)

а) вид спереди

в) вид сзади

в) вид сверху

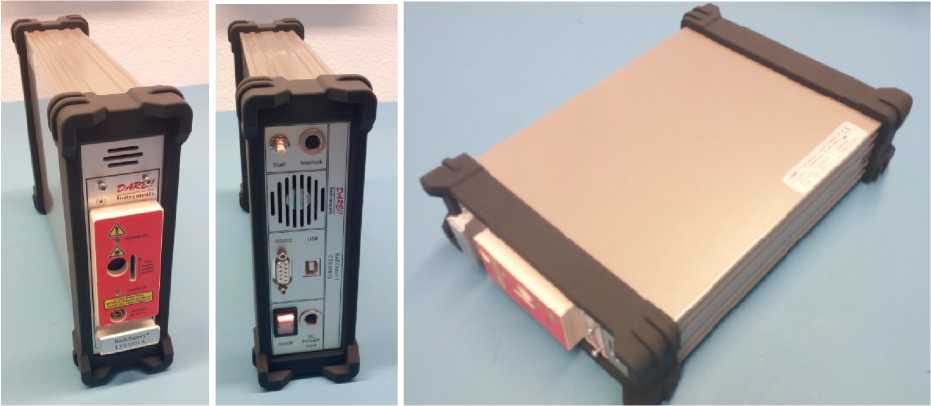

Рисунок 6 - Общий вид базового блока типа RadiCentre CTR1001SR

Места размещения знака утверждения типа

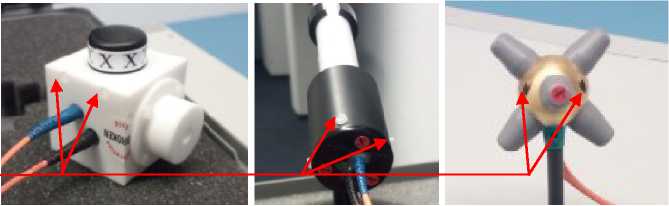

Рисунок 7 - Общий вид датчиков RadiSense с указанием мест размещения знаков утверждения

Места пломбировки от несанкционированного доступа

типа

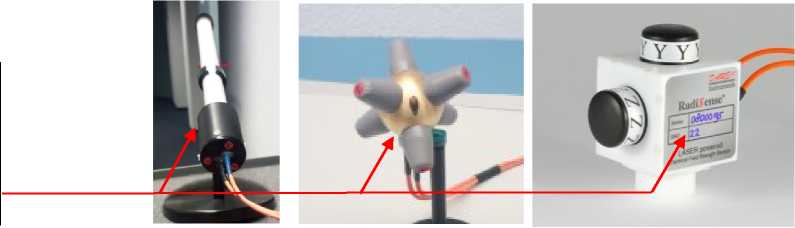

Рисунок 8 - Общий вид датчиков RadiSense с указанием мест пломбировки от несанкционированного доступа

Программное обеспечение (ПО) датчиков RadiSense состоит из встроенного ПО и внешнего ПО.

Встроенное ПО, реализованное в виде микропроцессорной программы, устанавливается фирмой-изготовителем датчиков RadiSense.

Встроенное ПО выполняет функцию управления параметрами питания, хранения данных калибровки, обработки результатов измерений, информационного обмена с базовым блоком.

Конструкция датчиков RadiSense исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Внешнее ПО устанавливается на ПК, функционирует в операционной системе семейства Windows и Linux и выполняет функции визуализации результатов измерений НЭП.

Метрологически значимая часть ПО содержится в установленной в датчики RadiSense микропроцессорной программе.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внешнего ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

Таблица 3 - Технические характеристики

наносится на титульный лист документа «Датчики лазерные напряженности электрического поля RadiSense RSS1004BR, RSS2010IR, RSS2010SR, RSS1018BR. Руководство по эксплуатации» типографским способом и на корпус датчиков RadiSense в виде наклейки.

Лист № 8 Всего листов 9 Комплектность средства измерений

Таблица 4 - Комплектность датчиков RadiSense

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к датчикам лазерным напряженности электрического поля RadiSense RSS1004BR, RSS2010IR, RSS2010SR, RSS1018BR

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц

ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц

ГОСТ 30804.4.3-2013 Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний. (IEC 61000-4-3:2006, MOD)

Техническая документация фирмы-изготовителя

Фирма «Raditeq B.V.», Нидерланды

Адрес: Vijzelmolenlaan 3, 3447GX Woerden, Netherlands Телефон: +31 348 200 100, факс: +31 348 200 100

Е-mail: info@raditeq.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ

Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Телефон (факс): +7 (495) 526-63-00

Web-сайт: vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «14» декабря 2021 г. № 2862

Лист № 1 Регистрационный № 77688-20 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики мощности RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR

Датчики мощности RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR (далее - датчики мощности) предназначены для измерений мощности СВЧ колебаний в коаксиальном тракте.

Принцип действия датчиков мощности основан на детектировании сигнала логарифмическим датчиком или датчиком действующего значения, и дальнейшем преобразованием в цифровую форму с помощью цифрового сигнального процессора с высокой частотой дискретизации.

Результат измерений в цифровом виде передается по последовательному интерфейсу USB для отображения на устройстве управления и отображения.

Датчики мощности производятся в 4 вариантах: RPR2006CR, RPR2006PR, RPR2018CR и RPR2018PR. Модели датчиков различаются частотным диапазоном и поддерживаемыми измерительными функциями.

Датчики модели CR поддерживают измерение мощности одиночных радиоимпульсов.

Датчики модели PR поддерживают измерение мощности пакетов радиоимпульсов длительностью до единиц микросекунд.

Датчики мощности могут использоваться как автономно, так и в составе автоматизированной системы RadiCentre.

Датчики мощности конструктивно выполнены в едином корпусе.

На одном торце корпуса расположен прецизионный коаксиальный разъем N-типа «вилка» (рисунок 1 позиция 2) для входных сигналов. На другом торце корпуса расположен стандартный разъем USB (рисунок 1 позиция 3) для подключения к устройству управления и отображения.

Питание датчиков мощности осуществляется через USB-разъем от устройства управления и отображения.

Все составные элементы датчиков мощности расположены в едином корпусе.

Общий вид датчиков мощности представлен на рисунках 1 и 2.

Элементы датчиков, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (наклейки). Схема пломбирования датчика от несанкционированного доступа приведена на рисунке 2 позиция 1.

Устройством управления и отображения может служить блок системы RadiCentre серии CTR (рисунок 3 позиция 2), при использовании датчиков мощности в составе автоматизированной системы RadiCentre или персональный компьютер (далее - ПК), при работе в автономном режиме. Для подключения датчика мощности к блоку системы RadiCentre серии CTR используется сменный модуль (рисунок 3 позиция 1) и кабель USB (рисунок 3 позиция 3) из комплекта поставки. Для подключения датчика мощности к ПК используется кабель USB из комплекта поставки (рисунок 3 позиция 3).

В комплект поставки также входит флеш-носитель с программным обеспечением RadiMation® Free и драйверами для операционной системы Windows XP и Windows 7 для установки на ПК.

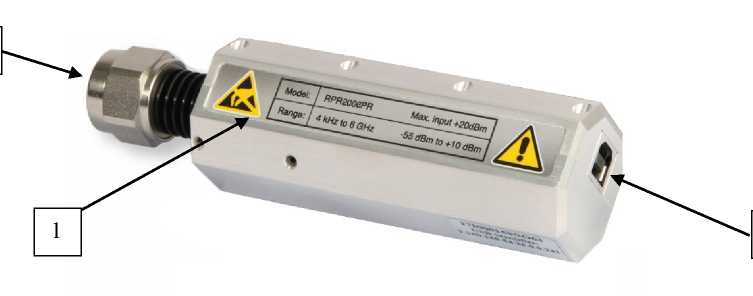

Рисунок 1 - Общий вид датчиков мощности RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR

1

• 1 - наклейка от несанкционированного доступа;

• 2 - СВЧ разъем (коаксиальный соединитель);

• 3 - разъем для подключения к измерительному прибору или адаптеру USB

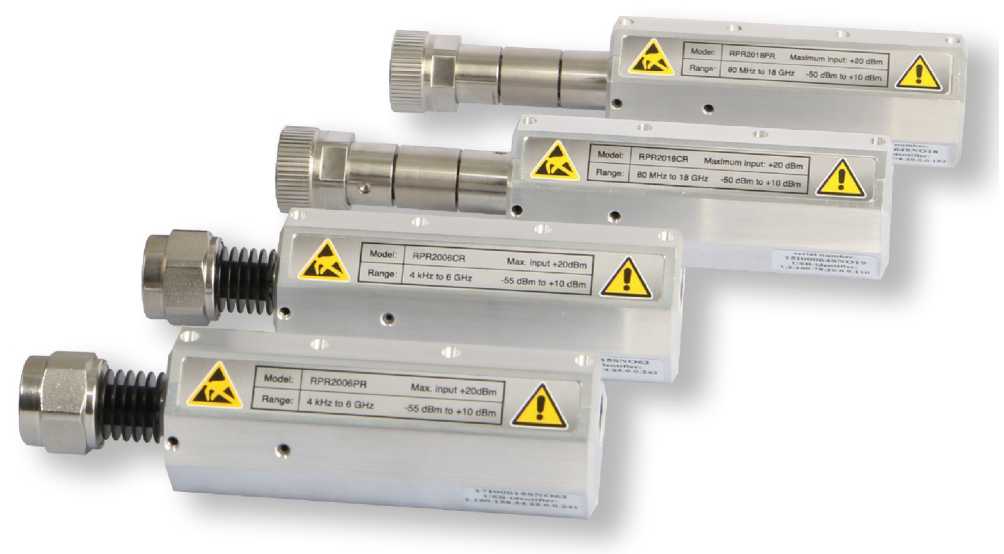

Рисунок 2 - Общий вид датчиков мощности и схема их пломбирования

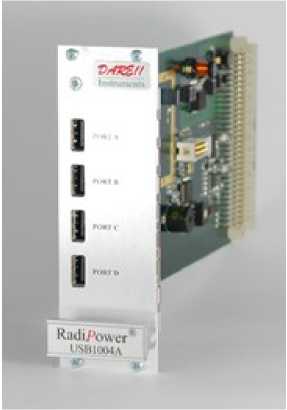

2- Система RadiCentre

3- Экранированный кабель USB

4- USB Кабель сигнала запуска

Рисунок 3 - Устройства, входящие в комплект поставки

Программное обеспечения (ПО) выполняет функции: управление работой датчика мощности, выбор режимов измерений и калибровки, выбор формы индикации и регистрации

Метрологически значимая часть ПО и измеренные данные не имеют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Уровень защиты программного обеспечения «низкий» в соответствии Р 50.2.077-2014.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Лист № 5

Всего листов 8 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики датчиков мощности

Таблица 3 - Основные технические характеристики датчиков мощности

наносится на титульный лист документа «Датчики мощности RPR2006CR, RPR2006PR, RPR2018CR, RPR2018PR. Руководство по эксплуатации RPR2006/18CR/PR-18 РЭ» типографским способом и на корпус датчиков мощности в виде наклейки.

Лист № 7 Всего листов 8 Комплектность средства измерений

Таблица 4 - Комплектность датчиков мощности

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.641-2014 Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных и волноводных трактах в диапазоне частот от 0,03 до 37,5 ГГц

Техническая документация изготовителя

Фирма «Raditeq B.V.», Нидерланды

Адрес: Vijzelmolenlaan 3, 3447GX Woerden, Netherlands

Телефон: +31 348 200 100

Факс: +31 348 200 100

E-mail: info@raditeq.com

E-mail: info@ostec-group.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
