№1946 от 18.09.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28913
О переоформлении свидетельства об утверждении типа средства измерений № 44337 "Счетчики холодной и горячей воды ВСКМ 90" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ18 сентября 2017 г.
№ 1946
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 44337 «Счетчики холодной и горячей воды ВСКМ 90» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями ООО «ПК Прибор» от 02 августа 2017 г. № 16 и № 17 п р и к а з ы в а ю:
1. Внести изменения в описание типа на счетчики холодной и горячей воды ВСКМ 90, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32539-11, изложив его в новой редакции согласно приложению к настоящему
приказу.
-
2. Переоформить свидетельство об утверждении типа № 44337 «Счетчики холодной и горячей воды ВСКМ 90», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 32539-11, в связи с заменой документа на поверку.
-
3. Установить для счетчиков холодной и горячей воды ВСКМ 90 поверку
по документу МП 1592-2015, для средств измерений, выпущенных с даты выхода приказа о внесении изменений в описание типа и переоформлении свидетельства № 44337 об ут^ждешшдшпа________________
‘ хранится в системе электронного документооборота
обеспечить в соответствии с фАдмжисФршривныму грегишментоА метрологии.
. ----- --------- ---------------
щвидуальному предпринимателю.
Сертификат: 61DAlEOd0300E901ClED
Действителен: с 17.11.2016 до 17.11.2017
4. Управлению метро!огии^(₽чА;Р©дий)^Ф₽УНа«-ВЫИЙМС) > (А.Ю.Кузин)
хранится в системе элеетронкого документооборота
свидетельства с описана юридическому лицу или ин,
5. Контроль за исполь ейй
СВЕДЕНИЯ О СЕРТИФИКАТЕ *ЭГг
оформление выдачу его
:аза оставляю з i собой.
Заместитель Руководителя
С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» сентября 2017 г. №1946
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики холодной и горячей воды ВСКМ 90
Назначение средства измеренийСчётчики холодной и горячей воды ВСКМ 90 (далее - счётчики) предназначены для измерения объёма питьевой воды и теплоносителя, потребляемых в тепловых сетях, сетях горячего и холодного водоснабжения, на объектах коммунального хозяйства, в открытых и закрытых системах теплоснабжения.
Описание средства измеренийПринцип работы счётчиков холодной и горячей воды ВСКМ 90 состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды.
Счётчики состоят из корпуса с фильтром, струеразделителя (для многоструйных счётчиков), измерительной камеры и счётного механизма. Поток воды пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку, воздействуя на нее единым потоком (для одноструйных исполнений) либо несколькими (для многострунных исполнений). Вращение крыльчатки передается на счётный механизм счётчика при помощи магнитной муфты. Счётный механизм преобразует число оборотов крыльчатки в показания отсчётного устройства в м3. Счетчики являются универсальными и могут устанавливаться как на горячей, так и на холодной воде.
|
Счётчики выпускаются | ||
|
ВСКМ 90 |
- X |
X |
|
счётчик воды | ||
|
условный диаметр прохода, мм: (15); (20); (25); (32); (40); (50). | ||
в следующих исполнениях:
X
(1) - минимальный и переходный расходы соответствуют метрологическим классам по ГОСТР 50193.1-92;
( ) - минимальный и переходный расходы соответствуют
ТУ 4213-001-77986247-2005 с изменением №1.
(ДГ1) - герконовый датчик расположен в корпусе счётного механизма, импульсный выход реализован по схеме «сухой контакт»;
(ДГ2) - герконовый датчик съемный, импульсный выход реализован по схеме «сухой контакт»;
(ДГЗ) - герконовый датчик расположен в корпусе счётного механизма, импульсный выход реализован по схеме параллельнопоследовательного резистивного делителя;
(МИД) - исполнение со счётным механизмом, оснащённым
дисковым стрелочным указателем и технологическими
(О) - одноструйный с Ду 25-50 мм;
(М) - многоструйный с Ду 15,20 мм;
( ) - Ду 15,20 - одноструйный, 25-50 многоструйный.
посадочными креплениями, для установки модуля дистанционной передачи информации;
(Ф) - исполнение с фланцевым соединением (только для ВСКМ 90-50 Ф).
Исполнения счётчиков с дистанционным герконовым выходом дополнительно имеют встроенный магнит, магнитное поле которого воздействует на замыкание/размыкание контактов герконового датчика.
В зависимости от исполнения, счётчики конструктивно могут включать в себя защитный кожух (кольцо) крепления счётного механизма к корпусу. Кольцо препятствует получению доступа к внутренним элементам счётчика без видимого повреждения. При наличии на корпусе неразъемного кольца (кожуха) пломбировка не требуется.
Общий вид счётчиков представлен на рисунках 1-5.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 6-8.
ВСКМ 90-50 Ф
ВСКМ 90-50 МИД

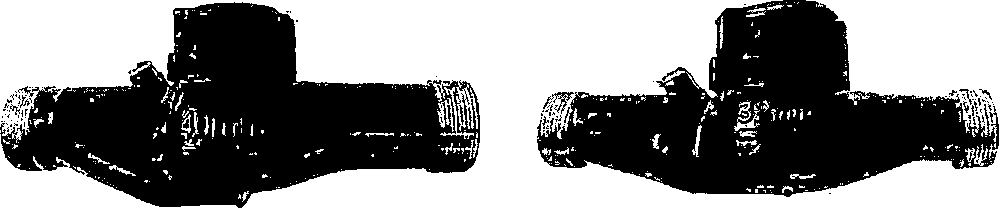

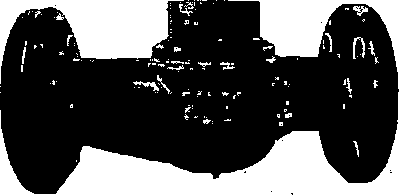

Рисунок 1 - Общий вид счётчиков Ду 50 мм.
ВСКМ 90-40 ВСКМ 90-32
ВСКМ 90-25 ДГ1

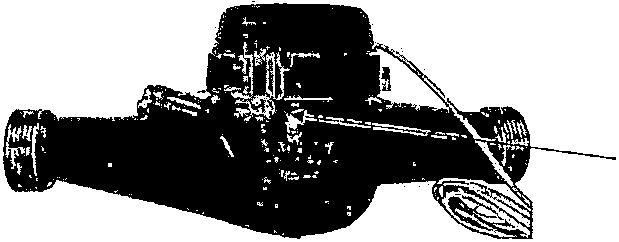

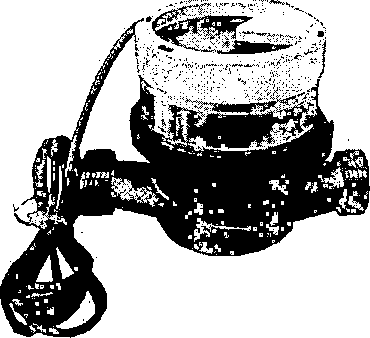

Рисунок 3 - Общий вид счётчиков Ду 25 мм.

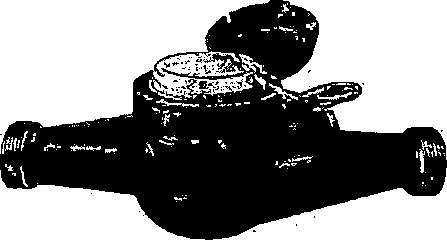

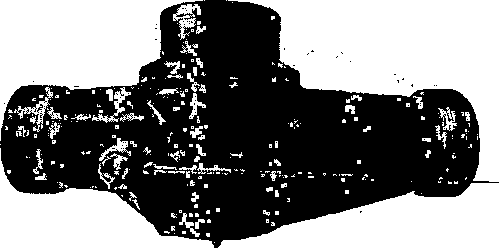

Рисунок 2 - Общий вид счётчиков Ду 40 и 32 мм.
ВСКМ 90-25 ДГ2
ВСКМ 90-20

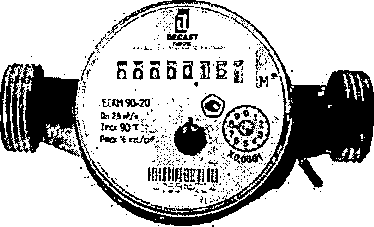

Рисунок 4 - Общий вид счётчика Ду 20 мм.
ВСКМ 90-15 ДГ1 (1л/имп)
ВСКМ 90-15 М МИД
ВСКМ 90-15 ДГ1

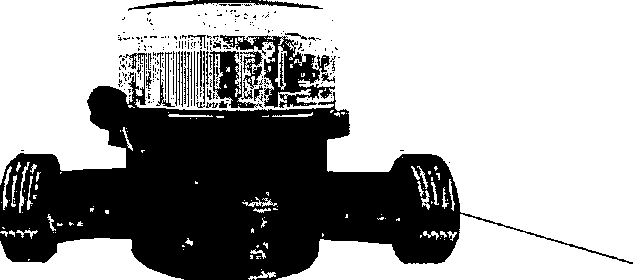

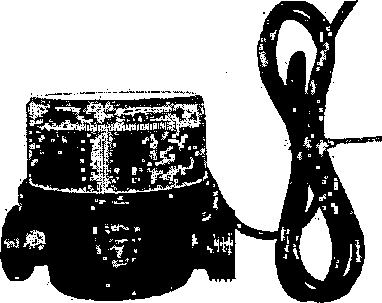

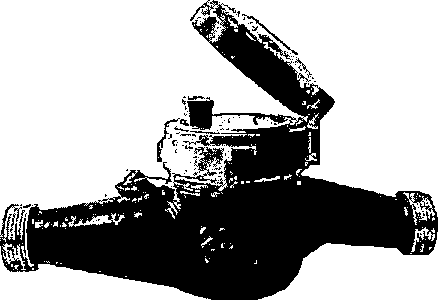

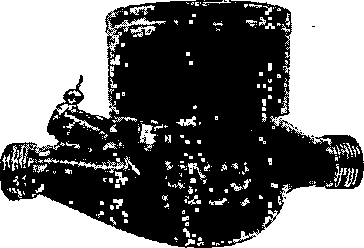

Рисунок 5 - Общий вид счётчиков Ду 15 мм.
Рисунок 6 - Схема пломбировки счётчиков Ду 50 мм.
- Пломба изготовителя или пломба с нанесенным знаком поверки
Рисунок 7 - Схема пломбировки счётчиков Ду 40 мм, 32 мм и 25 мм.
Пломба изготовителя или пломба с нанесенным знаком поверки
Пломба изготовителя или пломба с нанесенным знаком . поверки
Рисунок 8 - Схема пломбировки счётчиков Ду 20 мм и 15 мм.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | ||||||
|
Диаметр условный, Ду, мм |
15 |
20 |
25 |
32 |
40 |
50 | ||||||
|
Вид монтажа счетчика* |
А |
В |
А |
В |
А |
В |
А |
В |
А |
В |
А |
В |
|
Расход воды минимальный, qmin, м3/ч:
|
0,06 |
0,03 |
0,10 |
0,05 |
0,14 |
0,07 |
0,24 |
0,12 |
0,40 |
0,20 |
1,20 |
0,45 |
|
с изменением №1 |
0,054 |
0,027 |
0,09 |
0,045 |
0,126 |
0,063 |
0,216 |
0,108 |
0,36 |
0,18 |
1,08 |
0,405 |
|
Расход воды переходный, qt, м3/ч: -по ГОСТР 50193.1-92 - по ТУ 4213-001-77986247-2005 |
0,15 |
0,12 |
0,25 |
0,20 |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
4,50 |
3,00 |
|
с изменением №1 |
0,135 |
0,108 |
0,225 |
0,18 |
0,315 |
0,252 |
0,54 |
0,432 |
0,90 |
0,72 |
4,05 |
2,70 |
|
Расход воды, м3/ч: - номинальный, qn |
1,50 |
2,50 |
3,50 |
6,00 |
10,00 |
15,00 | ||||||
|
- максимальный, qmax |
3,00 |
5,00 |
7,00 |
12,00 |
20,00 |
30,00 | ||||||
|
Максимальный объем воды, м3, измеренный за: - сутки |
37,5 |
62,5 |
87,5 |
150,0 |
250,0 |
375,0 | ||||||
|
- месяц |
1125,0 |
1875,0 |
2625,0 |
4500,0 |
7500,0 |
11250,0 | ||||||
|
Порог чувствительности, м3/ч, |
0.012 |
0.017 |
0.023 |
0.040 |
0.055 |
0.060 | ||||||
|
не более | ||||||||||||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Пределы допускаемой относительной погрешности счётчиков, %:
|
±5 ±2 (при температуре воды от 5 до 50 °C) ±3 (при температуре воды от 50 до 90 °C) |
±5 ±2 (при температуре воды от 5 до 50 °C) ±3 (при температуре воды от 50 до 120 °C) | ||||
|
Диапазон температуры воды, °C |
от 5 до 90 |
от 5 до 120 | ||||
|
Номинальное давление, МПа, не более |
1,6 | |||||
|
Потеря давления на qmax, МПа, не более |
0,1 | |||||
|
Вес импульса**, л/имп |
1; 10; 100 | |||||
|
*А - при вертикальном и наклонном монтаже счётчиков; В - при горизонтальном монтаже счётчиков. **Только для счётчиков, укомплектованных герконовым датчиком. | ||||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Диаметр условный, Ду, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Габаритные размеры (длина х ширина х |
165x83 |
190x83 |
260x104 |
260x104 |
300x120 |
300x165 |
|
высота), мм, не более |
хЮЗ |
хЮЗ |
х120 |
х120 |
х155 |
х160 |
|
Масса, кг, не более |
0,60 |
0,70 |
2,20 |
2,50 |
4,50 |
11,2 |
|
Условия эксплуатации: | ||||||
|
- температура окружающей среды, °C; |
от 5 до 50 | |||||
|
- относительная влажность, % |
от 30 до 98 | |||||
|
- атмосферное давление, кПа |
от 84 до 107 | |||||
|
Ёмкость счётного механизма, м3 |
99999 |
999999 | ||||
|
Минимальная цена деления счётного механизма, м3 |
0,0001 |
0,001 | ||||
|
Средняя наработка на отказ, ч, не менее |
100000 | |||||
наносится на счётчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность счётчика
|
Наименование |
Обозначение |
Количество |
|
Счётчик холодной и горячей воды |
ВСКМ 90-Х XX |
1 шт. |
|
Паспорт |
ПС 4213-001-77986247-2005 |
1 экз. |
|
Руководство по эксплуатации* |
РЭ 4213-001-77986247-2005 |
1 экз. |
|
Гайка |
- |
2 шт. |
|
Штуцер |
- |
2 шт. |
|
Прокладка |
- |
2 шт. |
|
*По требованию заказчика | ||
осуществляется по документу МИ 1592-2015 «Рекомендация. Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки».
Основные средства поверки:
-рабочий эталон 1-го разряда по ГОСТ 8.374-2013, (установка поверочная УП-65, регистрационный номер в Федеральном информационном фонде (per. №) 27362-04);
-рабочий эталон 2-го разряда транспортируемый по ГОСТ 8.374-2013, (установка поверочная переносная Каскад-211, per. № 25742-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки наносится на пломбы счётчика в соответствии с рисунками 6 - 8, а также в бланк свидетельства о поверке и/или в паспорт на счётчик.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам холодной и горячей воды ВСЕМ 90ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счётчики питьевой воды крыльчатые. Общие технические условия
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости
МИ 1592-2015 Рекомендация. Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки
ТУ 4213-001-77986247-2005 Счётчики крыльчатые однострунные холодной и горячей воды ОСВХ и ОСВУ, счётчики турбинные холодной и горячей воды СТВХ и СТВУ, счётчики холодной и горячей воды ВСКМ 90. Технические условия с изменением №1
ИзготовительОбщество с ограниченной ответственностью «ПК Прибор» (ООО «ПК Прибор»)
ИНН 7705672861
Адрес: 123290, г. Москва, 1-й Магистральный тупик, д. 10, к. 1, офис 12
Телефон/факс: +7 (495) 232-19-30
Web-сайт: http://www.pkpribor.ru
E-mail: metronic@decast.com
Испытательный центрГЦИ СИ ФГУ «Ростест-Москва»
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Аттестат аккредитации ГЦИ СИ ФГУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
В части вносимых изменений
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон: +7 (495) 491-78-12
E-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311313 от 09.10.2015 г.
