МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

19 ноября 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о методике поверки средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3.  Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  А.П.Шалаев

Руководитель

/---------------------------------ч

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB2870OA0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021

X__________—__________/

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «19» ноября 2021 г. № 2597

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о методике поверки

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2021 г. № 2597

Лист № 1 Регистрационный № 71454-18 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы влажности весовые НХ204, HS153 (далее - анализаторы влажности) предназначены для измерения массовой доли влаги в твердых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях, а также содержания сухого остатка.

Описание средства измерений

Принцип действия анализаторов влажности основан на инфракрасном термогравиметрическом методе измерений, суть которого заключается в обезвоживании объекта измерений инфракрасным излучением с автоматическим взвешиванием в процессе сушки с индикацией результата измерения, массовая доля влаги определяется путем измерения потери массы образца за счет высушивания при нагревании.

Конструктивно анализаторы влажности состоят из: нагревательного элемента -источника инфракрасного излучения, встроенного в крышку сушильной камеры; взвешивающего модуля; модуля терминала, состоящего из блока управления, обработки и отображения с сенсорным экраном. В качестве нагревателя в анализаторах влажности применяется галогенная лампа.

В процессе высушивания образца в анализаторах влажности производится непрерывное измерение массы и расчет массовой доли влаги, при этом конечный результат отображается на дисплее в цифровом виде: содержание влаги "МС" или сухой остаток "DC" в образце в % от исходной массы, а также масса образца в граммах.

Анализаторы влажности выпускаются в двух модификациях: HX204 и HS153, различающиеся максимальной массой анализируемого образца, дискретностью отсчета результатов измерений массы и содержания влаги, пределами допускаемой абсолютной погрешности измерения содержания влаги, устанавливаемыми режимами сушки и числом сохраняемых программ сушки (методов анализа). Крышка сушильной камеры анализатора влажности HX204 открывается автоматически.

В анализаторах влажности предусмотрена функция юстировки взвешивающего устройства с использованием внешней гири 100 г F1, дополнительно в модификации HX204 реализована возможность внутренней юстировки. Настройка нагревательного элемента сушильной камеры анализаторов влажности осуществляется с использованием специального температурного калибровочного набора.

Анализаторы влажности имеют следующие функции:

• -  ввод и хранение значений времени и даты;

• -  защиту параметров анализа от несанкционированного доступа;

• -  установку параметров интерфейса передачи данных;

• -  выбор языка диалога (до 8 языков, включая русский);

• -  память параметров анализа (до 9999 методов, в зависимости от модификации).

Условия анализа конкретного образца устанавливаются оператором: температура сушки, вид нагрева (до 4 вариантов), критерий автоматической остановки анализа (до 8 вариантов), форма представления результата.

Лист № 2 Всего листов 5 Маркировочная табличка с серийным номером, наименованием и модификацией анализатора расположена на задней панели взвешивающего модуля анализатора по центру. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом.

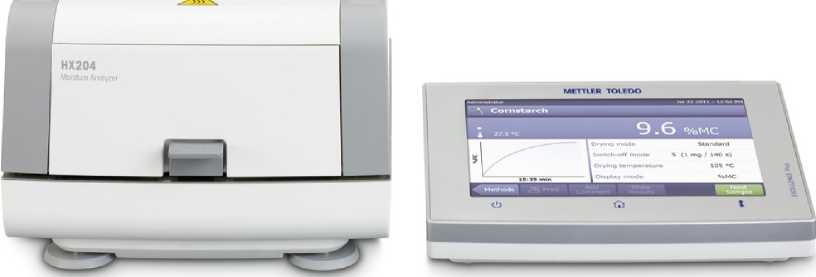

Общий вид анализаторов влажности приведен на рисунке 1.

Рисунок 1 - Общий вид анализаторов влажности весовых HX204, HS153 Пломбирование анализаторов не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Анализаторы влажности оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение заложено в микроконтроллере в процессе производства и защищено от доступа и изменения.

Версии ПО и цифровой идентификатор ПО высвечиваются при обращении к соответствующему подпункту меню.

Основные функции ПО - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы, единицы содержания влаги, хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства.

Таблица 1 - Идентификационные данные метрологически значимой части

программного обеспечения (в таблице - ПО)

Лист № 3 Всего листов 5 Изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом

Комплектность средства измерений

Таблица 4 - Комплект поставки

Таблица 5  - Принадлежности для анализаторов влажности, поставляемые по

дополнительному заказу

Метод измерений описан в разделе 7.2 Руководстве по эксплуатации.

Приказ Федерального агентства по техническому регулированию и метрологии № 2832 от 29 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»

Техническая документация фирмы «Мettler-Тoledo GmbH», Швейцария

Фирма «Mettler-Toledo GmbH», Швейцария

Адрес: Im Langacher, 8606 Greifensee, Switzerland

Телефон +41 44 944 22 11, факс +41 44 944 30 60

Web-сайт: www.mt.com

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39

Web-сайт: http://www.uniim.ru, e-mail: uniim@uniim.ru

Регистрационный номер RA.RU. 311373 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
