МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

21 июня 2024 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных   изменений,   не влияющих

на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Управлению метрологии, государственного контроля и надзора направить копию настоящего приказа с прилагаемыми сведениями об утвержденном типе средства измерений в Госкорпорацию «Росатом» для их размещения в Федеральном информационном фонде по обеспечению единства измерений в области использования атомной энергии.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя Е.Р.Лазаренко

< >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « _^1 » ию^я 2024 г. № 1^^75

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «21» июня 2024 г. № 1475

Лист № 1

Всего листов 11

Регистрационный № 55582-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки радиометрические РКС-11И

Установки радиометрические РКС-11И (далее - РКС-11И) предназначены для измерения в автоматическом режиме объемной активности (далее - ОА) альфа- и бета-радиоактивных аэрозолей, инертных радиоактивных газов, паров ¹³¹I в газоаэрозольных выбросах.

Принцип действия и метод измерения РКС-11И основаны на непрерывном отборе проб в блоки детектирования с помощью прокачивающего устройства, измерении ионизирующего излучения проб, отбираемых в течение периода измерения ионизационным или сцинтилляционными методами, обработке и выводе результатов измерения на устройства представления информации и выходы установки. Регистрация ОА пробы производится в процессе ее отбора.

РКС-11И конструктивно выполнены из набора отдельных блоков и устройств и имеют два исполнения еМ1.289.001 и еМ1.289.001-01. Размещение блоков и устройств из состава РКС-11И возможно как на общей несущей конструкции (исполнение еМ1.289.001), так и по отдельности (исполнение еМ1.289.001-01).

В состав РКС-11И входят: УДГБ-01И1, УДАС-03И, УДАС-01И, УИ-01И, БХ-12И, каплеотбойник еМ2.968.001, УП-10И, АРГ-микро, НС12В, АИР-10Н, ТПУ-0304А/М1.

Назначение устройств детектирования, измеряемая физическая величина, условное обозначение измерительных каналов приведены в таблице 1.

Таблица 1

Примечание -* УДГБ-01И1 состоит из двух каналов:

• - чувствительный выполненный на основе БДГБ-02И (условное обозначение канала 1Ge,);

• - грубый выполненный на основе БДГБ-03И (условное обозначение канала 2Ge).

УДГБ-01И1 состоит из устройства накопления и обработки информации УНО-04И (еМ2.808.004), блока детектирования БДГБ-02И (еМ2.328.014), блока детектирования БДГБ-03И (еМ2.328.043), фильтра радиоактивных аэрозолей ФАО-01И (еМ2.966.002).

Устройство обработки и накопления информации УНО-04И выполнено в виде металлического блока с креплением для настенного монтажа. На передней крышке УНО-04И расположены органы управления и индикации. На нижней стенке корпуса расположены разъемы для присоединения устройств детектирования, устройства сигнализации, линии связи по интерфейсу RS-485, разъем и тумблер цепи сетевого питания.

Блок детектирования БДГБ-02И состоит из детектора на основе токовой ионизационной камеры объемом 10 л и блока преобразования БПН-16П. На торцах ионизационной камеры и блока преобразования установлены взаимно сопрягающиеся ответные части узла центрального электрода, обеспечивающие электрический контакт центрального электрода и охранного кольца при завинчивании накидной гайки, развальцованной на торцевом выступе ионизационной камеры. Камера выполнена из нержавеющей стали с полированной внутренней поверхностью для уменьшения сорбции радиоактивных нуклидов. Камера помещена в защитный металлический кожух, отделенный от камеры полиэтиленовым чехлом.

БДГБ-03И состоит из основания с укрепленными на нем проточной камерой объемом 7,0 л и блока детектирования бета-излучения БДМС-01И, установленного в свинцовом экране толщиной около 2,5 см. Блок детектирования БДГБ-03И, для уменьшения влияния внешнего рассеянного фона гамма-излучения помещен в бак ЖШ5.887.144, внутреннее пространство которого заполнено свинцовой дробью. На основании камеры расположены два штуцера для соединения рабочего объема с воздухозаборными коммуникациями.

Фильтр ФАО-01И состоит из двух воронок, изготовленных из нержавеющей стали, между которыми устанавливается фильтр ЖШ5.866.093, содержащий 24 слоя фильтрующего материала. Фильтрующий материал размещен между решетками, собран в обойму и зафиксированный фасонной прокладкой, которая служит уплотнительным элементом при стягивании воронок болтами.

УДАС-03И состоит из устройства накопления и обработки информации УНО-04И (еМ2.808.004), блока детектирования БДАС-03И (еМ2.807.008).

БДАС-03И состоит из лентопротяжного механизма (ЛПМ) ЖШ4.036.044 и двух блоков детектирования БДМС-01И еМ2.807.008. Места отбора и отстоя пробы, а также блоки детектирования, расположены в 4я-свинцовой защите толщиной 4 см.

УДАС-01И состоит из устройства накопления и обработки информации УНО-04И (еМ2.808.004), блока детектирования БДАС-01И (еМ2.807.009), фильтра еМ2.966.001.

БДАС-01И состоит из механизма перемещения каретки (ПМ) еМ4.0ЗЗ.006 и блока детектирования БДМГ-07И еМ2.809.026. Места отбора пробы, а также блок детектирования, расположен в 4я-свинцовой защите толщиной 4 см.

Фильтр еМ2.966.001 представляет собой герметичный пластиковый держатель для фильтрующего материала АФА РСП-20. Устройство управления и индикации УИ-01И предназначено отображения информации по каждому измерительному каналу всех устройств детектирования, просмотра архивов измерений, просмотра текущих значений датчиков температуры, давления и расходомеров, управления режимами работы РКС-11И.

УИ-01И конструктивно выполнено в виде отдельного устройства. На передней панели УИ-01И размещены индикатор электропитания, индикатор неисправности и индикатор превышения аварийной и предварительной установок, а также экран с панелью его управления и настроек. Экран имеет сенсорную поверхность и служит не только для отображения, но и для ввода информации.

Блок электротехнический БХ-12И предназначен для питания, входящих в РКС-11И устройств, напряжением 220 В, частотой 50 Гц. БХ-12И конструктивно выполнен в виде отдельного блока, на боковой поверхности которого расположен тумблер и индикатор СЕТЬ, на нижней части расположен разъем и кабельные вводы для подключения питания.

Каплеотбойник еМ2.968.001 представляет собой бачок из нержавеющей стали, закрытый крышкой. Входной и выходной штуцеры каплеотбойника расположены диаметрально противоположно верхней части цилиндрической стенки. Снизу бачка имеется резьбовой штуцер для слива конденсата, закрытый гайкой. Бачок имеет уровнемер в виде вертикальной полупрозрачной трубки из пластифицированного поливинилхлорида.

Устройство прокачивающее УП-10И предназначено для обеспечения непрерывного отбора пробы в блоки детектирования, входящие в состав РКС-11И. УП-10И конструктивно выполнено в виде отдельного блока, на основании которого расположены два штуцера для соединения УП-10И с воздухозаборными коммуникациями.

Расходомер АРГ-микро предназначен для измерения скорости прокачивания контролируемой пробы воздуха через пробоотборную линию и передачи информации на внешние устройства по последовательному каналу связи. Расходомер АРГ-микро конструктивно выполнен в виде отрезка пробоотборной линии с прикрепленным к нему электронным блоком. На передней крышке электронного блока расположен индикатор расхода, на верхней крышке разъем для подключения выходного кабеля.

Кран шаровый с электроприводом НС12В предназначен для открытия/закрытия потока воздуха пробоотборной линии.

Датчик давления АИР-10Н предназначен для контроля давления. Датчик давления конструктивно выполнен в виде отдельного блока, устанавливаемого в пробоотборный тракт.

Термопреобразователь универсальный ТПУ-0304А/М1 предназначен для контроля температуры. Термопреобразователь конструктивно выполнен в виде отдельного блока, устанавливаемого в пробоотборный тракт.

Общий вид РКС-11И и входящих в ее состав блоков, устройств и расположение мест для нанесения оттисков клейм поверителя показан на рисунках 1-7.

УНО-04И

(УДАС-ОЗЮ

УИ-01И

VHO-04K (УД ГБ-01 ИI)

БДГБ-02И (УДГБ-01И1}

БД^С-01И (УДАС-01И)

УКО-04И (УДАС-01И|

Каплеотбойник

БД.ЛС-ОЗИ (УДАС-ОЗИ) Краиьт. управляемые эпектропрнаодом

Фильтр

Фгельтр аЕгтивкых аэрозоле й

Кран, управляемы н электроприводом

БДГБ-ОЗК (УДГЕ-01И1}

Фчльтр

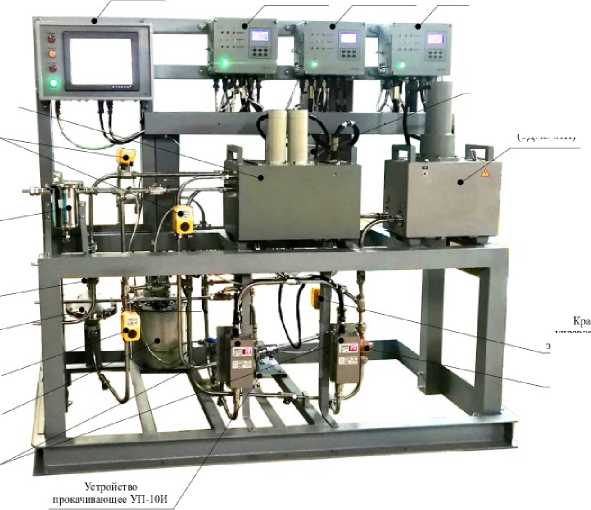

Рисунок 1 - Внешний вид РКС-11И исполнения еМ1.289.001

управляемы н электроприводон

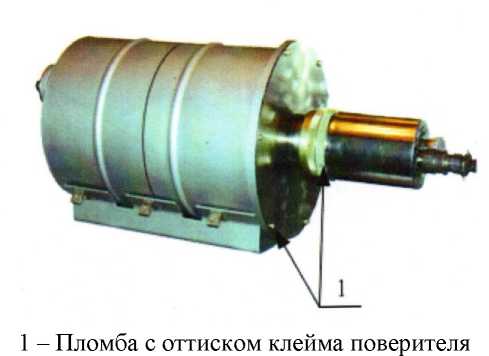

Рисунок 2 -Внешний вид БДГБ-02И

- Пломба с оттиском клейма поверителя

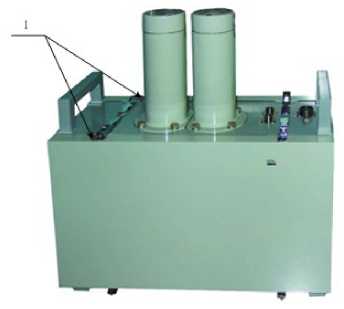

Рисунок 3 - Внешний вид БДГБ-03И

- Пломба с оттиском клейма поверителя

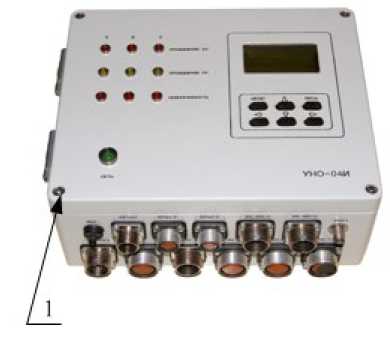

Рисунок 4 - Внешний вид блока УНО-04И

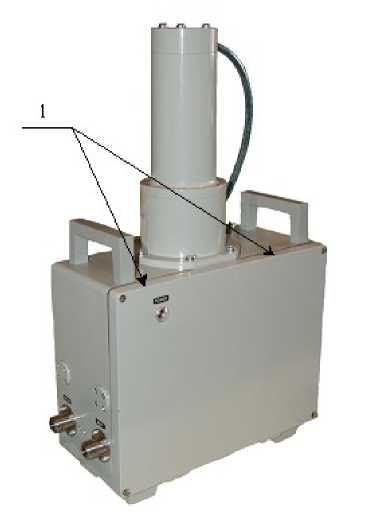

1 - Пломба с оттиском клейма поверителя Рисунок 5 - Общий вид блока БДАС-03И

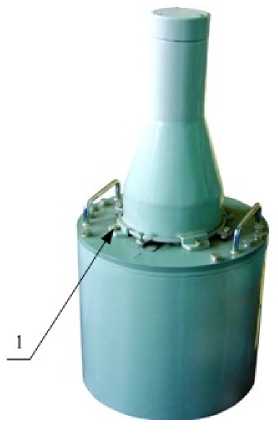

1 - Пломба с оттиском клейма поверителя Рисунок 6 - Общий вид блока БДАС-01И

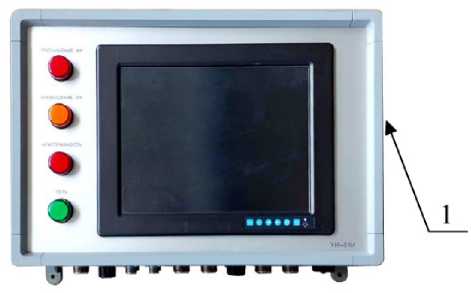

1 - Пломба с оттиском клейма поверителя Рисунок 7 - Общий вид УИ-01И

Технологическая программа TestUNO04 не является встроенным программным обеспечением, и выполняет следующие функции:

• - проверка правильности передачи данных от УНО-04И на устройства верхнего уровня (ВУ) таких как: текущих и архивных результатов измерения, информации о состоянии РКС-11И, информации о нерадиационных параметрах;

• - проверка возможности дистанционного контроля и управления режимами работы РКС-11И;

• - проверка настроек метрологических параметров (границы энергетических зон, пороги сигнализации, коэффициенты линейности и чувствительности) и не метрологических параметров (установка календарного времени и даты, времени измерения, регламента автоматического контроля).

Таблица 2 - Идентификационные данные программного обеспечения

Программное обеспечение не оказывает влияния на метрологические характеристики РКС-11И. Уровень защиты программного обеспечения о преднамеренных и непреднамеренных изменений - «С» в соответствии с МИ 3286-2010.

Диапазон энергий регистрируемого излучения, МэВ:

• - при измерении альфа:

• - основная область регистрации:

• - 1Аа.........................................................................................

• - 2Аа.........................................................................................

• - компенсационная область регистрации:

• - 1Аа.........................................................................................

• - 2Аа.........................................................................................

• - при регистрации бета-излучения:

• - 1Ар.........................................................................................

• - 2Ав.........................................................................................

• - 1GP.........................................................................................

• - 2Ge.........................................................................................

• - при регистрации гамма-излучения:

• - lly (¹³¹I).................................................................................

Нелинейность градуировочной характеристики, %, не более.....

Время установления рабочего режима, мин, не более........

Нестабильность показаний за время непрерывной работы 24 часа, %, не более..............................

Электрическая прочность изоляции

Сопротивление изоляции, МОм, не менее.............................

Сопротивление защитного заземления, Ом, не более...............

Рабочий диапазон температур, °С.......................................

Защищенность от проникновения твердых предметов и воды по ГОСТ 14254-96 (МЭК 529):

• - Блок детектирования БДАС-0ЗИ......................................

• - Блок детектирования БДАС-01И......................................

• - Блок детектирования БДГБ-02И ......................................

• - Блок детектирования БДГБ-03И ......................................

• - Устройство управления и индикации УИ-01И .....................

• - Устройство накопления и обработки информации УНО-04И . _

• - Устройство прокачивающее УП-10И.................................

• - Блок электротехнический БХ-12И ............

• - Расходомер газов АРГ-микро ..............

• - Кран НС12В......................

Питание от сети переменного тока:

напряжение, В .....................

частота, Гц.......................

Потребляемая мощность, В^А, не более................................

Наработка на отказ, ч, не менее..............

Средний срок службы до капитального ремонта, лет.....

Габаритные размеры и масса отдельных блоков и устройств, входящих в состав РКС-11И, не превышают значений, приведенных в таблице 3.

Таблица 3

наносится на титульный лист паспорта еМ1.289.001 (-01)ПС типографским способом и на устройство управления и индикации УИ-01И методом фотохимии на табличку.

В комплект поставки РКС-11И входят изделия и документы, указанные в таблице 4.

Таблица 4

Примечания

• 1 В состав УДАС-0ЗИ входят: блок детектирования БДАС-03И (1 шт.), УНО-04И (1 шт).

• 2 В состав УДАС-01И входят: блок детектирования БДАС-01И (1 шт.), УНО-04И (1 шт.), фильтр еМ2.966.001 (1 шт.).

• 3 В состав УДГБ-01И1 входят: блок детектирования БДГБ-02И (1 шт.), блок детектирования БДГБ-03И (1 шт.), УНО-04И (1 шт.), фильтр ФАО-01И (1 шт.), фильтр еМ2.966.001 (1 шт.).

• 4 При поставке в один адрес более трех изделий, руководство по эксплуатации еМ1.289.001 РЭ поставляется в количестве трех экземпляров на всю партию, если иное не оговорено в договоре (контракте) на поставку.

• 5 Наличие устройства прокачивающего УП-10И определяется требованиям контракта (договора).

Методы измерения - прямой и косвенный, приведены в руководстве по эксплуатации еМ1.289.001РЭ.

Установка радиометрическая РКС-1 1И. Технические условия еМ1.289.001ТУ;

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;

ГОСТ 21496-89 «Средства измерений объемной активности радионуклидов в газе. Общие технические требования и методы испытаний»;

ГОСТ 22251-89 «Средства измерений объемной активности искусственного радиоактивного аэрозоля. Общие технические требования и методы испытаний».

Открытое акционерное общество «Пятигорский завод (ОАО «Пятигорский завод «Импульс»)

Адрес: 357500, Ставропольский край, г. Пятигорск, ул. Малыгина, д. 5 Тел: (8793) 33-65-14

Факс: (8793) 33-89-36

Е-mail: contact@pzi.ru

Сайт: www.pzi.ru

Государственный центр испытаний средств измерений Федеральное учреждение «Государственный региональный центр стандартизации, и испытаний в Ставропольском крае» (ГЦИ СИ ФБУ «Ставропольский ЦСМ») Адрес: 355035, г. Ставрополь, ул. Доваторцев, д. 7а

Телефон: (8652) 35-21-77, 35-76-19

Факс: (8652) 95-61-94

Е-mail: ispcentrcsm@gmail.com.

Уникальный номер записи в реестре аккредитованных лиц № 30056-10.

в части вносимых изменений

Акционерное общество «Специализированный научно-исследовательский институт приборостроения» (АО «СНИИП»)

Адрес: 123060, г. Москва, ул. Расплетина, д. 5, стр. 1

Телефон: +7 (499) 968-60-60

Факс: +7 (499) 968-60-60 доб. 12-60

Web-сайт: www.sniip.ru

E-mail: info@sniip.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311815.
