МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

5 июля 2017 г.

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 47388 «Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета ПВм»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Мера-ТСП»от 18 мая2017 г.№ 111/17-Иприказываю:

• 1.  Внести изменения в описание типа на весы электронные с программируемыми пределами взвешивания и дискретностью отсчета ПВм, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50584-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 47388 «Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета ПВм» на последующие 5 лет.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его

Юридическому лицу или индивидуальному предпринимателю

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «05» июля 2017 г. №1469

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета ПВм

Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета ПВм предназначены для определения массы тела, а также для сбора, хранения и передачи данных, связанных с результатами проведенных взвешиваний.

Конструктивно весы состоят из грузоприемного, грузопередающего, весоизмерительного устройства и индикатора (здесь и далее терминология и нормирование метрологических характеристик приведены в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.»). В зависимости от конструктивных особенностей, весы изготавливаются в двух исполнениях:

• - весы с индикатором, грузопередающим и весоизмерительным устройствами, объединенными в едином корпусе (рисунок 1);

• - весы с грузопередающим и весоизмерительным устройствами, объединенными в одном корпусе (весоизмерительная платформа), и отдельным индикатором. Весоизмерительная платформа содержит один весоизмерительный датчик, а индикатор может быть установлен на стойку (рисунок 2).



Рисунок 1 - Общий вид весов, выполненных в едином корпусе

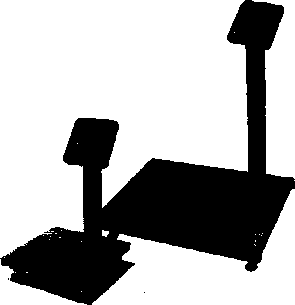

Рисунок 2 - Общий вид весов с весоизмерительной платформой и индикатором

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, частота которого изменяется пропорционально массе груза. Электрический сигнал поступает на индикатор. Результат измерения массы отображается на цифровом дисплее. Информация о массе взвешиваемого груза может быть передана на периферийное устройство через цифровой интерфейс связи (RS-232, USB, Ethernet и т.д. -все используемые интерфейсы соответствуют требованиям п.п. 5.3.6.1 ГОСТ OIML R 76-1-2011 и не требуют дополнительной защиты).

Весы снабжены следующими устройствами:

• - полуавтоматической установки на нуль;

• - слежения за нулем;

• - индикации отклонения от нуля;

• - выборки массы тары;

• - предварительного задания значения массы тары;

• - показывающее с расширением.

Весы могут быть оснащены рядом сервисных функций, связанных с обработкой результатов взвешивания:

• - сигнализации о перегрузке весов и диагностика сбоев, возникающих при их работе;

• - сравнения массы взвешенного груза с предварительно заданным значением и выдача управляющего сигнала на внешнее устройство;

• - введения гравитационной поправки;

• - подсчета количества однотипных взвешиваемых предметов;

• - вычисления стоимости;

• - проведения математических операций с результатами взвешиваний или расчета количества взвешиваемых предметов.

Весы являются многодиапазонным и модификации весов отличаются своими метрологическими характеристиками. Весы работают в двух режимах:

• - автоматического переключения диапазонов взвешивания и цены деления;

• - полуавтоматического выбора диапазона взвешивания и цены деления по команде, задаваемой с клавиатуры.

Весы, выполненные в едином корпусе, выпускаются в следующих модификациях, имеющих обозначения:

• - ПВм-3/M-K-Z - весы с одним цифровым дисплеем результатов измерения массы;

• - ПВм-З/М-Т- весы с индикацией массы, цены и стоимости, светодиодным цифровым дисплеем;

где:    М - максимальная нагрузка старшего диапазона измерения (принимает значение

6 или 15 или 32);

К - применяемое в весах устройство отображения информации (принимает значения ЖКИ - для весов с жидкокристаллическим цифровым дисплеем или СД- для весов со светодиодным цифровым дисплеем);

Z - применяемая в весах клавиатура управления (принимает значение П - для весов с многоконопочной клавиатурой или О - для весов с оптимизированной клавиатурой).

Весы с весоизмерительной платформой и индикатором выпускаются в следующих модификациях, имеющих обозначения:

• - ПВм-3/M-Z - весы с одним светодиодным цифровым дисплеем результатов измерения массы,

• - ПВм-З/М-Т - весы с вычислением стоимости и жидкокристаллическим цифровым дисплеем,

где:    М - максимальная нагрузка старшего диапазона измерения (принимает значение

30 или 150 или 300 или 600);

Z - применяемая в весах клавиатура управления (принимает значение П - для весов с многокнопочной клавиатурой или О - для весов с оптимизированной клавиатурой).

Значения максимальной нагрузки Maxi, минимальной нагрузки Mini, поверочного интервала ej для каждого диапазона взвешивания наносят на маркировочной табличке весов, расположенной рядом с цифровым дисплеем.

Схема пломбировки весов от несанкционированного доступа приведена на рисунках 3 и 4.

Рисунок 3 - Место пломбировки от несанкционированного доступа для весов, выполненных в едином корпусе

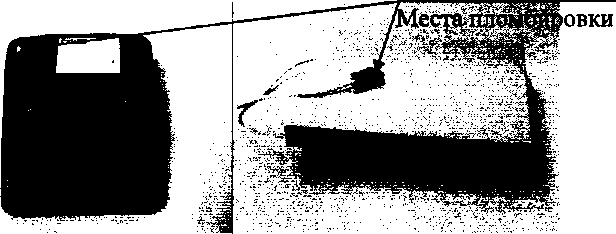

Рисунок 4 - Места пломбировки от несанкционированного доступа для весов с весоизмерительной платформой и индикатором

Программное обеспечение (далее - ПО) весов реализовано аппаратно и является встроенным.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой для весов, выполненных в едином корпусе (рисунок 3) или двумя защитными пломбами наносимых на выносном индикаторе и разъеме кабеля весов платформенных (рисунок 4). Защитная пломба ограничивает доступ к переключателю юстировки. Изменение ПО невозможно без применения специализированного оборудования производителя.

Параметры, определяющие технические и метрологические характеристики весов, в том числе показатели точности, хранятся в энергонезависимой памяти (EEPROM) весов. При включении весов текущие параметры настроек сравниваются с сохраненными параметрами в EEPROM. При несовпадении этих значений, на дисплей выводится сообщение об ошибке и работа весов блокируется.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

X*- номер протокола обмена весов по интерфейсу с периферийными устройствами, приведенный в эксплуатационной документации и выбираемый с помощью клавиатуры.

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2

Таблица 3

типа наносится графическим способом на таблички, закрепленные на корпусе индикатора и корпусе весоизмерительного устройства, и типографским способом на титульный лист руководства по эксплуатации.

Таблица 4 - Комплектность средства измерений

*- при заказе

осуществляется по документу МП 50584-12 «Весы электронные с программируемыми пределами взвешивания и дискретностью отсчета ПВм. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.06.2012.

Основные средства поверки: рабочий эталон 4-го разряда по ГОСТ 8.021-2015, гири соответствующие классу точности М] по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений или в эксплуатационную документацию, так как условия эксплуатации весов не обеспечивают сохранность знака поверки в течение всего межповерочного интервала при нанесении на весы.

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к весам электронным с программируемыми пределами взвешивания и дискретностью отсчета ПВм ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений массы».

Технические условия ТУ 4274-004-49290937-2012.

Общество с ограниченной ответственностью «Мера-ТСП» (ООО «Мера-ТСП»)

ИНН 7733081596

Адрес: 115088, г. Москва, ул. Угрешская, д.2, стр. 83

Телефон (факс): (495) 411-99-28

Web-сайт: https://www.mera-device.ru

E-mail: info@mera-device.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46

Тел.: (495) 437 5577, факс: (495) 437 5666

Web-сайт: www.vniims.ru

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
