№393 от 01.03.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27508
О переоформлении свидетельства об утверждении типа средства измерений № 55036 "Датчики газов электрохимические Drager Polytron 3000 / Drager Polytron 7000" и внесении изменений в описание типа
![Приказ Росстандарта №393 от 01.03.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577072211_files/1517577072211-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ1 марта 2017г.
№ 393
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 55036 «Датчики газов электрохимические Drager Polytron 3000 / Drager Polytron 7000» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Дрегер» от 25 октября 2016 г. № 327 и № 328 приказываю:
-
1. Внести изменения в описание типа на датчики газов электрохимические Drager Polytron 3000 / Drager Polytron 7000, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57311-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 55036 «Датчики газов электрохимические Drager Polytron 3000 / Drager Polytron 7000», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57311-14, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С.С.Голубев
Заместитель Руководителя
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.ll.20t
![Приказ Росстандарта №393 от 01.03.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577072211_files/1517577072211-2.png)
![Приказ Росстандарта №393 от 01.03.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577072211_files/1517577072211-3.png)
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «01» марта 2017 г. № 393
Изменения в описание типа на датчики газов электрохимические Drager Polytron 3000 / Drager Polytron 7000ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики газов электрохимические Drager Polytron 3000 / Drager Polytron 7000
Назначение средства измеренийДатчики газов электрохимические Drager Polytron 3000 / Drager Polytron 7000 (далее - датчики) предназначены для автоматического непрерывного измерения объемной доли кислорода и вредных газов и паров в воздушных средах.
Описание средства измеренийПринцип действия датчиков - электрохимический, основан на применении химически активных измерительных элементов (электрохимических сенсоров), на электродах которых протекает окислительно-восстановительная реакция определяемого вещества. Значение возникающего при этом потенциала зависит от концентрации вещества.
Датчики являются стационарными приборами непрерывного действия, выполнены в прочном, коррозионно устойчивом и искробезопасном корпусе.
Датчики Drager Polytron 7000 имеют сменные электрохимические сенсоры (на любой из указанных в таблице 2 компонентов) со встроенной памятью данных. После установки сенсора электронная часть измерительной головки автоматически настраивается на рабочие параметры сенсора.
Модификация Drager Polytron 3000 применяется с определенными сенсорами для контроля содержания газов, приведенных в таблице 3.
Датчики Drager Polytron 7000 имеют встроенную клавиатуру и дисплей для непрерывного отображения концентрации компонента непосредственно на месте измерения и выдачи предупреждающих сигналов или сигналов неисправности. Датчики Drager Polytron 3000 имеют исполнение с дисплеем и без дисплея.
Настройка и корректировка показаний может проводиться на месте установки датчиков при помощи:
-
- кнопок управления (Drager Polytron 7000);
-
- переключателей и потенциометров, расположенных под крышкой сервисного порта на передней панели датчика (Drager Polytron 3000).
Выходные сигналы:
аналоговый (4-20) мА (Drager Polytron 3000), аналоговый (4-20) мА, сухой контакт, цифровые: HART, LON, Profibus, Fieldbus (Drager Polytron 7000).
Способ отбора проб - диффузионный. Для модификации Drager Polytron 7000 предусмотрен насосный модуль для непрерывной подачи анализируемого воздуха из труднодоступных мест взрывобезопасных зон.
Датчики применяются в качестве самостоятельных измерительных приборов, в составе систем измерительных Polytron-Regard, выпускаемых фирмой Drager Safety AG & Co.KGaA, Германия, а также в составе других измерительных систем, допущенных к применению на территории РФ.
Ограничение доступа к внутренним элементам датчиков Drager Polytron 7000 (Polytron 3000) возможно с помощью опломбирования винтов крепления крышки корпуса.

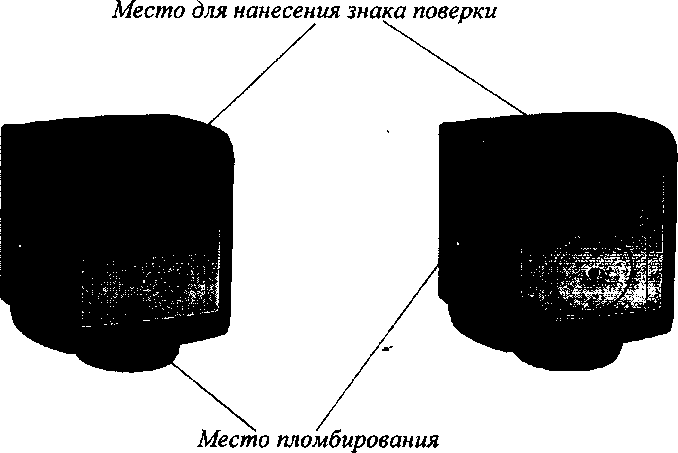

Общий вид датчиков с обозначением мест пломбировки и нанесения знака поверки представлен на рисунке 1. При наличии релейного или насосного модуля, внешний вид датчика Drager Polytron 7000 может изменяться.
![Приказ Росстандарта №393 от 01.03.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577072211_files/1517577072211-4.png)
Датчик газов электрохимический Drager Polytron 7000
Датчик газов электрохимический Drager Polytron 3000
Рисунок 1 - Общий вид датчиков газов электрохимических Drager Polytron 3000 / Drager Polytron
Программное обеспечениеДатчики имеют встроенное программное обеспечение (ПО).
Программное обеспечение осуществляет функции:
-
- расчет содержания определяемого компонента,
-
- отображение результатов измерений на дисплее,
-
- передачу результатов измерений по интерфейсу цифровой связи с ПК (для Drager Polytron 7000),
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант,
-
- контроль общих неисправностей (связь, конфигурация),
-
- контроль внешней цифровой связи (для Drager Polytron 7000).
Уровень защиты в соответствии с Р 50.2.077-2014 - средний.
Влияние программного обеспечения системы учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
Polytron 7000 |
Polytron 3000 |
Номер версии (идентификационный |
8.0 |
1.2 |
номер)* ПО | ||
Цифровой идентификатор ПО |
Е8АА |
50F4 |
(алгоритм) |
(CRC16) |
(CRC16) |
Примечания:
-
1 Номер версии ПО должен быть не ниже указанного в таблице.
-
2 Значение контрольной суммы, указанное в таблице, относится только к встроенному ПО указанной версии.
Метрологические и технически характеристики
Основные метрологические характеристики датчиков приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики датчиков Drager Polytron 7000
Определ яемый компоне нт |
Обозначение сенсора |
Диапазон измерений5) |
Пределы допускаемой основной погрешности, % |
То,бз, с6> |
Назнач 4) ение | ||
объемной доли, млн'1 (ppm) |
массовой концентрации, мг/м3 |
приведен ной 7) (у) |
относител ьной (5) | ||||
от 0 до 15 включ. |
от 0 до 18 включ. |
±20 |
- |
к, | |||
DragerSensor |
св. 15 до 50 |
св. 18 до 58 |
- |
±20 |
15 | ||
СО |
от 0 до 300 |
от 0 до 350 |
±10 |
- |
А | ||
Оксид |
от 0 до 1000 |
от 0 до 1160 |
±10 |
- |
ГЛ | ||
DragerSensor СО LS |
от 0 до 200 |
от 0 до 230 |
±10 | ||||
углерода |
от 0 до 1000 |
от 0 до 1160 |
±10 |
- |
20 |
А | |
от 0 до 5000 |
от 0 до 5800 |
±10 |
- | ||||
DragerSensor СО LH |
от 0 до 300 |
от 0 до 340 |
± 10 |
- |
30 |
А | |
от 0 до 4 включ. |
от 0 до 5 включ. |
±20 |
- |
к, | |||
Оксид |
DragerSensor |
св.4 до 30 |
св.5 до 37 |
- |
±20 |
20 | |
азота |
NO LC |
от 0 до 50 |
от 0 до 62 |
±15 |
- |
д | |
от 0 до 200 |
от 0 до 250 |
±15 |
- | ||||
от 0 до 1 включ. |
от 0 до 2 включ. |
±20 |
- |
к, | |||
DragerSensor |
св.1 до 5 |
св.2 до 5 |
- |
±20 | |||
no2 |
от 0 до 10 |
от 0 до 20 |
±15 |
- |
д | ||
Диоксид |
от 0 до 100 |
от 0 до 190 |
±15 |
- |
15 | ||
азота |
от 0 до 1 |
от 0 до 2 |
±20 |
К | |||
DragerSensor |
от 0 до 1 включ. |
от 0 до 2 включ. |
±20 |
- |
к | ||
no2lc |
св. 1 до 10 |
св. 2 до 20 |
- |
±20 | |||
от 0 до 20 |
от 0 до 38 |
±15 |
- |
А | |||
от 0 до 3 включ. |
от 0 до 8 включ. |
±20 |
- |
К, | |||
Диоксид |
DragerSensor |
св.З до 5 |
св.8 до 13 |
- |
±20 |
15 | |
серы |
SO2 |
от 0 до 10 |
от 0 до 26 |
±20 |
- |
А | |
от 0 до 100 |
от 0 до 260 |
±15 |
- | ||||
DragerSensor NH3 HC |
от 0 до 30 включ. |
от 0 до 20 включ. |
±20 |
- | |||
Аммиак |
св.30 до 300 от 0 до 1000 |
св.20 до 210 от 0 до 710 |
±15 |
±20 |
20 |
К, А | |
DragerSensor |
от 0 до 30 включ. |
от 0 до 20 включ. |
±20 |
- |
15 |
К, А | |
NHjLC0 |
св.30 до 100 |
св.20 до 70 |
- |
±20 | |||
DragerSensor |
от 0 до 50 включ. |
от 0 до 35 включ. |
±15 |
25 |
А |
NH3 TL1’ |
от 0 до 30 включ. св.30 до 100 |
от 0 до 20 включ. св. 20 до 70 |
±15 |
±15 |
К | ||
от 0 до 30 включ. св. 30 до 300 |
от 0 до 20 включ. св. 20 до 210 |
±15 |
±15 |
К | |||
от 0 до 0,3 |
от 0 до 1 включ. |
±20 |
- | ||||
Хлор |
DragerSensor CI2'’ |
включ. св.0,3 до 1 |
св. 1 до 3 |
±20 |
15 |
к, | |
от 0 до 10 |
от Одо 30 |
±20 |
- |
А | |||
от 0 до 50 |
от 0 до 147 |
±15 |
- | ||||
от 0 до 7 включ. |
от 0 до 10 включ. |
±15 |
- | ||||
св.7 до 10 |
св. 10 до 14 |
- |
±15 |
к, | |||
DragerSensor |
от 0 до 7 включ. |
от 0 до 10 включ. |
±15 |
- | |||
H2S LC1’, |
св.7 до 20 |
св. 10 до 28 |
- |
±15 |
20 | ||
Серовод |
H2S |
от 0 до 7 включ. |
от 0 до 10 включ. |
±15 |
- | ||
ород |
св.7 до 50 |
св. 10 до 70 |
- |
±15 |
А | ||
от 0 до 100 |
от 0 до 140 |
±15 |
- | ||||
DragerSensor H2S HC |
от 0 до 100 |
от 0 до 140 |
±15 | ||||
от 0 до 500 |
от 0 до 700 |
±10 |
- |
30 |
А | ||
от 0 до 1000 |
от 0 до 1400 |
±10 |
- | ||||
Хлорис- |
от 0 до 3 включ. |
от 0 до 5 включ. |
±20 |
- |
к, | ||
тый |
DragerSensor |
св.З до 20 |
св.5 до 30 |
- |
±20 |
20 | |
водород |
HCI |
от 0 до 30 |
от 0 до 45 |
±15 |
- |
А | |
от 0 до 100 |
от Одо 150 |
±15 |
- | ||||
от Одо 0,1 |
от 0 до 0,14 | ||||||
Drager-Sensor Hydride1* (PH3/AsH3); PH3/AsH3 LC1’ |
включ. св.0,1 до 0,3 от 0 до 0,3 включ. |
включ. св.0,14 до 0,4 от 0 до 0,4 включ. |
±20 ±20 |
±20 |
К А | ||
(PH3) |
св.0,3 до 1 |
св.0,4 до 1,4 |
- |
±20 |
15 | ||
от 0 до 20 |
от 0 до 28 |
±15 |
- | ||||
Hydride1’ |
от 0 до 0,05 включ. |
от 0 до 0,15 включ. |
±20 |
- | |||
св.0,05 до 0,3 |
св.0,15 до 1 |
- |
±20 |
К | |||
(PH3/AsH3); |
от 0 до 0,3 |
от 0 до 1 | |||||
Фосфин, |
PH3/AsH3 LC1’ (AsH3) |
включ. св.0,3 до 1 |
включ. св. 1 до 3 |
±20 |
±15 |
А | |
арсин |
от 0 до 20 |
от 0 до 65 |
- |
- | |||
от 0 до 0,1 включ. |
от 0 до 0,14 включ. |
±20 |
- | ||||
DragerSensor |
св.0,1 до 0,3 |
св.0,14 до 0,4 |
- |
±20 |
К | ||
Hydride SC ’’ |
от 0 до 0,3 |
от 0 до 0,4 |
20 | ||||
(PH,) |
включ. |
включ. |
±20 |
- |
А | ||
св.0,3 до 1 |
св.0,4 до 1,4 |
- |
±20 | ||||
от 0 до 0,05 |
от 0 до 0,15 | ||||||
DragerSensor Hydride SC ” (AsH3) |
включ. св.0,05 до 0,3 от 0 до 0,3 |
включ. св.0,15 до 1 от 0 до 1 |
±20 |
±20 |
К | ||
включ. |
включ. |
±20 |
- |
А | |||
св.0,3 до 1 |
св. 1 до 3 |
- |
±20- | ||||
от 0 до 5 % (об.) |
- | ||||||
Кислоро |
DragerSensor |
включ. |
±5 |
- |
20 |
В | |
Д |
o22’ |
св.5 до 25 % (об.) |
- |
±5 | |||
от 0 до 100 % (об.) |
±1 |
- |
DragerSensor o2ls 2) |
от 0 до 5 % (об.) включ. св.5 до 25 % (об.) |
±5 |
±5 |
15 |
В | ||
от 0 до 10 |
от 0 до 11 |
±15 |
- | ||||
DragerSensor HCN |
от 0 до 50 |
от 0 до 55 |
±15 | ||||
(от 0 до 10 |
(от 0 до 11 |
15 |
А | ||||
Цианис- |
включ. |
включ. |
±20 |
- | |||
тый |
св. 10 до 50) |
св. 11 до 55) |
- |
±20 | |||
водород |
от 0 до 0,3 |
от 0 до 0,33 | |||||
DragerSensor |
включ. |
включ. |
±20 |
- |
30 |
К | |
HCN LC |
св. 0,3 до 5 |
св.0,33 до 5,5 |
- |
±20 | |||
от 0 до 50 |
от 0 до 55 |
±15 |
- |
А | |||
DragerSensor COCI2 |
от 0 до 0,1 включ. |
от 0 до 0,4 включ. |
±20 |
- |
к, | ||
Фосген |
св.0,1 до 0,5 |
св.0,4 до 2 |
- |
±20 |
40 | ||
от 0 до 1 |
от 0 до 4 |
±20 |
- |
А | |||
DragerSensor H2 |
от 0 до 500 |
от 0 до 40 |
±10 | ||||
Водород |
от 0 до 1000 |
от 0 до 80 |
±10 |
- |
15 |
В | |
от 0 до 3000 |
от 0 до 240 |
±10 |
- | ||||
от 0 до 0,5 |
от 0 до 0,4 | ||||||
Фтористый |
DragerSensor AC1’ |
включ. св. 0,5 до 3 |
включ. св. 0,4 до 2,5 |
±20 |
±20 |
60 |
К, |
водород |
от 0 до 10 |
от 0 до 8 |
±20 |
- |
А | ||
от 0 до 30 |
от 0 до 25 |
±15 |
- | ||||
от 0 до 0,5 |
от 0 до 0,8 | ||||||
Хлористый |
DragerSensor AC1’ |
включ. св. 0,5 до 3 |
включ. св. 0,8 до 4,5 |
±20 |
±20 |
60 |
к, |
водород |
от 0 до 10 |
от 0 до 15 |
±20 |
- |
А | ||
от 0 до 30 |
от 0 до 45 |
±15 |
- | ||||
Уксусная |
DragerSensor |
от 0 до 10 |
от 0 до 25 |
±20 |
- |
60 |
д |
кислота |
AC1’ |
от 0 до 30 |
от Одо 75 |
±20 |
- | ||
DragerSensor |
от 0 до 20 |
от 0 до 23 |
±15 |
- | |||
Этилен |
Organic Vapors 3> |
от 0 до 50 включ. |
от 0 до 58 включ. |
±15 |
- |
35 |
К |
св. 50 до 100 |
св. 58 до 110 |
- |
±15 | ||||
(OVl) | |||||||
Ацетиле |
DragerSensor |
от 0 до 20 |
от 0 до 22 |
±25 | |||
Organic |
от 0 до 50 |
от 0 до 54 |
±15 |
35 |
В | ||
н |
Vapors(OVl)1’ |
от 0 до 100 |
от 0 до 108 |
±15 | |||
DragerSensor |
от 0 до 30 |
от 0 до 52 |
±20 | ||||
Пропиле |
Organic |
от 0 до 50 включ. |
от 0 до 87 включ. |
±15 |
35 |
к | |
н |
Vapors (OVl) ” |
св. 50 до 100 |
св. 87 до 175. |
±15 | |||
DragerSensor |
от 0 до 20 |
от 0 до 45 |
±25 |
- | |||
13- |
Organic |
от 0 до 50 |
от 0 до 112 |
35 |
к | ||
Бутадиен |
Vapors (OVl) |
включ. |
включ. |
±15 |
- | ||
i) |
св. 50 до 200 |
св.112 до 450 |
±15 | ||||
Винил ац |
DragerSensor Organic |
от 0 до 20 от 0 до 50 |
от 0 до 72 от 0 до 180 |
±25 ±15 |
- |
35 | |
етат |
Vapors (OVl) |
от 0 до 100 |
от 0 до 358 |
±15 |
- |
А |
Винил хлорид |
DragerSensor Organic Vapors 3J (OV1) |
от 0 до 20 от 0 до 50 от 0 до 100 |
от 0 до 52 от 0 До 130 от 0 до 260 |
±15 ±15 ±15 |
- |
35 |
А |
Метанол |
DragerSensor Organic Vapors 3) (QV1) |
от 0 до 20 от 0 до 50 от 0 до 200 |
от 0 до 27 от 0 до 66 от 0 до 200 |
±15 ±15 ±15 |
- |
100 |
А |
Этанол |
DragerSensor Organic Vapors3) (OV1) |
от 0 до 100 от 0 до 20 от 0 до 300 |
от 0 до 190 от 0 до 38 от 0 до 570 |
±15 ±15 ±15 |
- |
100 |
Контроль 0,5 пдк |
Ацеталь дегид |
DragerSensor Organic Vapors3) (OV1) |
от 0 до 50 от 0 до 100 от 0 до 200 |
от 0 до 90 от 0 до 180 от 0 до 360 |
±20 ±15 ±15 |
- |
35 |
А |
Формаль дегид |
DragerSensor Organic Vapors3) (OVD |
от 0 до 20 от 0 до 50 |
от 0 до 25 от 0 до 62 |
±20 ±15 |
- |
35 |
А |
Изопроп иловый спирт |
DragerSensor Organic Vapors 3) (QVi) |
от 0 до 100 от 0 до 200 |
от 0 до 250 от 0 до 500 |
±15 ±15 |
- |
100 |
А |
Диэтило вый эфир |
DragerSensor Organic Vapors3) (QVP |
от 0 до 50 включ. св.50 до 200 |
от Одо 155 включ. св. 155 до 620 |
±15 |
±15 |
100 |
к, А |
Метилметакрилат |
DragerSensor Organic Vapors3) (OV2) |
от 0 до 50 от 0 до 100 |
от 0 до 210 от 0 до 420 |
±15 ±15 |
- |
100 |
А |
Стирол |
DragerSensor Organic Vapors3) (OV2) |
от 0 до 100 |
от 0 до 430 |
±15 |
- |
100 |
А |
Оксид этилена |
DragerSensor Organic Vapors 3) (OV2) |
от 0 до 20 от 0 до 50 (от 0 до 20 включ. св. 20 до 50) от 0 до 100 (от 0 до 20 включ. св. 20 до 100) |
от 0 до 36 от 0 до 90 (от 0 до 36 включ. св. 36 до 90) от 0 до 180 (от 0 до 36 включ. св. 36 до 180) |
±15 ±15 ±15 |
±15 ±15 |
45 |
А |
Оксид этилена |
DragerSensor Organic Vapors 3) (OV1) |
от 0 до 20 от 0 до 50 (от 0 до 20 включ. св. 20 до 50) от 0 до 200 (от 0 до 20 включ. св. 20 до 200) |
от 0 до 36 от 0 до 90 (от 0 до 36 включ. св. 36 до 90) от 0 до 360 (от 0 до 36 включ. св. 36 до 360) |
±15 ±15 ±15 |
±15 ±15 |
100 |
А |
Эпихлор гидрин |
DragerSensor Organic Vapors3) (OV2) |
от 0 до 20 |
от 0 до 75 |
±15 |
- |
150 |
А |
Акрилон итрил |
DragerSensor Organic Vapors 3) (OV2) |
от 0 до 20 |
от 0 до 44 |
±15 |
- |
35 |
А |
Озон |
DragerSensor o3 |
от 0 до 0,5 от 0 до 1 от 0 до 5 (от 0 до 1 включ. св.1 до 5) |
от 0 до 1 от Одо 2 от 0 до 10 (от 0 до 2 включ. св.2 до 10) |
±20 ±20 ±25 |
- |
30 |
А |
Г идрази н |
DragerSensor Hydrazin1) |
от 0 до 0,1 включ. св. 0,1 до 0,3 от 0 до 1 от 0 до 5 |
от 0 до 0,13 включ. св. 0,13 до 0,4 от 0 до 1,3 от 0 до 6,6 |
±20 ±20 ±20 |
±20 |
60 |
к, А |
1,1- Диметил гидразин (НДМГ) |
DragerSensor Hydrazin1) |
от 0 до 1 от 0 до 5 |
от 0 до 2,5 от 0 до 12 |
±20 ±20 |
- |
60 |
А |
Моносил ан |
DragerSensor Hydride1^ |
от 0 до 5 |
от 0 до 6,5 |
±15 |
- |
15 |
В |
от 0 до 30 |
от 0 до 40 |
±15 |
- | ||||
от 0 до 50 |
от 0 до 65 |
±15 |
- | ||||
DragerSensor Hydride SC |
от 0 до 1 |
от 0 до 1,3 |
±20 |
- | |||
Фтор |
DragerSensor Cl2*> |
от 0 до 1 |
от 0 до 1,5 |
±20 |
- |
15 |
А |
от 0 до 10 |
от 0 до 15 |
±20 |
- | ||||
от 0 до 50 |
от 0 до 80 |
±15 |
- |
Примечания:
-
1) При условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент, и наличия градуировки на каждый компонент.
-
2) Измерение кислорода более 21 % (об.) проводится при отсутствии горючих газов.
-
3) Определение содержания вредных газов при условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент, наличия градуировки на каждый компонент и при отсутствии СО.
-
4) В графе «Назначение» указаны: К-контроль ПДК воздуха рабочей зоны; A-контроль при аварийных ситуациях; В-определение компонента в воздухе рабочей зоны (при отсутствии ПДК).
-
5) Пересчет значений объемной доли X, млн'1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X M/Vm, где С - массовая концентрация компонента, мг/м3; М - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или 24,06, соответственно, при условиях (20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.
-
6) То.бз, с - предел допускаемого времени установления показаний
При контроле в воздухе рабочей зоны компонентов, указанных в документации фирмы «Drager Safety AG & Co.KGaA», но не приведенных в таблице 1, датчики применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам выполнения измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009
-
7) погрешность приведенная к верхнему значению диапазона измерений
Таблица 3 - Метрологические характеристики датчиков Drager Polytron 3000
Определяемый компонен т |
Обозначение сенсора |
Диапазон измерений 5) объемной доли, млн'1 (ppm) |
Пределы допускаемой основной погрешности, % |
Предел допускаемого времени установления показаний6) То, бз, с |
Назначение^ | |
приведен ной 7) (у) |
относи тельной (5) | |||||
Оксид углерода |
DragerSensor СО |
от 0 до 20 включ. св.20 до 100 от 0 до 300 от Одо 1000 |
±20 ж' ±10 ±10 |
±20 |
15 |
к, А |
DragerSensor СО LS |
от 0 до 300 |
±10 |
- |
30 |
А | |
Оксид азота |
DragerSensor NO LC |
от 0 до 50 |
±20 |
- |
60 |
А |
Диоксид азота |
DragerSensor no2 |
от 0 до 10 |
±20 |
- |
15 |
А |
Аммиак |
DragerSensor NH3 HC |
от 0 до 30 включ. св.ЗО до 300 от 0 до 1000 |
±20 ±15 |
±20 |
20 |
к, А |
DragerSensor NH3 LC1’ |
от 0 до 30 включ. св.ЗО до 100 |
±20 |
±20 |
15 |
к, А | |
Хлор |
DragerSensor CI2 |
от 0 до 0,3 включ. св.0,3 до 1 от 0 до 10 от 0 до 25 |
±20 ±20 ±15 |
±20 |
15 |
к, А |
Фосфин |
DragerSensor Hydride1’ |
от 0 до 0,1 включ. св.0,1 до 0,3 от 0 до 0,3 включ. св.0,3 до 1 от 0 до 10 |
±20 ±20 ±15 |
±20 ±20 |
15 |
А |
Этилен-оксид |
DragerSensor Organic Vapors 3) (OV) |
от 0 до 50 |
±15 |
- |
100 |
А |
Водород |
DragerSensor H2 |
от 0 до 1000 от 0 до 3000 |
±10 ±10 |
- |
15 |
В |
Серово дород |
DragerSensor H2S |
от 0 до 7 включ. св.7 до 20 от 0 до 7 включ. св.7 до 50 от 0 до 100 |
±15 ±15 ±15 |
±15 ±15 |
20 |
к, А |
Хлористый водород |
DragerSensor HCI |
от 0 до 3 включ. св.З до 30. |
±20 |
±20 |
20 |
К, А |
Цианистый водород |
DragerSensor HCN1’ |
от 0 до 10 включ. св. 10 до 50 |
±15 |
±15 |
15 |
А |
Г идрази н |
Hy drazin |
от 0 до 0,1 включ. св. 0,1 до 0,3 от 0 до 1 |
±20 ±20 |
±20 |
60 |
к, А |
Кислор |
DragerSensor O22’ |
от 0 до 5 % (об.) включ. св. 5 до 25% (об.) от 0 до 100 % (об.) |
±5 ±1 |
±5 |
20 |
В |
од |
DragerSensor O2 LS2) |
от 0 до 5 % (об.) включ. св.5 до 25% (об.) |
±5 |
±5 |
15 |
В |
Озон |
DragerSensor O3 |
от 0 до 0,5 |
±20 |
- |
30 |
А |
Диокси д серы |
DragerSensor SO2 |
от 0 до 3 включ. св.З до 10 |
±20 |
±20 |
15 |
К |
Фтористый водород |
DragerSensor AC1’ |
от 0 до 0,5 включ. св.0,5 до 3 от 0 до 10 |
±20 ±20 |
±20 |
60 |
К, А |
Хлористый водород |
DragerSensor AC1’ |
от 0 до 0,5 включ. св. 0,5 до 3 от 0 до 10 |
±?0 ±20 |
±20 |
60 |
к, А |
Уксусн ая кислота |
DragerSensor AC1’ |
от 0 до 10 |
±20 |
- |
А |
Примечания:
-
1) При условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент, и наличия градуировки на каждый компонент.
-
2) Измерение кислорода более 21 % (об.) проводится при отсутствии горючих газов.
-
3) Определение содержания вредных газов при условии загазованности контролируемой воздушной среды источниками, выделяющими только один определяемый компонент, наличия градуировки на каждый компонент и при отсутствии СО.
-
4) В графе «Назначение» указаны: К-контроль ПДК воздуха рабочей зоны; A-контроль при аварийных ситуациях; В-определение компонента в воздухе рабочей зоны (при отсутствии ПДК).
-
5) То,бз, с - предел допускаемого времени установления показаний
При контроле в воздухе рабочей зоны компонентов, указанных в документации фирмы «Drager Safety AG & Co.KGaA», но не приведенных в таблице 1, датчики применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам выполнения измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-20092.
-
6) погрешность приведенная к верхнему значению диапазона измерений
Метрологические и технические характеристики датчиков приведены в таблице 4. Таблица 4 - Метрологические и технические характеристики датчиков
Параметр |
Значение |
Номинальная цена единицы наименьшего разряда цифрового дисплея (в зависимости типа сенсора и диапазона измерений) составляет: для токсичных газов и водорода для кислорода |
от 0,01 до 1 млн" l(ppm), 0,1 % (об.) |
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды от 20 °C в пределах рабочий условий на каждые 10 °C, в долях от предела допускаемой основной погрешности |
±0,5 |
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от 5 до 60 % и от 60 до 95 %, в долях от предела допускаемой основной погрешности |
±0,5 |
Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочий условий, на каждые 3,3 кПа, в долях от предела допускаемой основной погрешности |
±0,4 |
Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, перечень и содержание в воздухе которых указан в Руководстве по эксплуатации на электрохимические сенсоры, и содержание которых не более санитарных норм по ГОСТ 12.1.005 или ГН 2.1.6.1338, в долях от предела допускаемой основной погрешности |
±0,6 |
Предел допускаемого изменения выходного сигнала (показаний) за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
0,2 |
Время прогрева (в зависимости от типа сенсора) |
от 5 мин до 12 ч |
Электрическое питание датчиков: напряжение постоянного тока, В, |
от 10 до 30 |
Номинальное напряжение питания для датчиков всех модификаций, В |
24 |
Полный срок службы датчиков (исключая сенсор), лет, не менее: |
15 |
Полный срок службы сенсоров, лет |
от 3 до 5 |
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч, |
24000 |
Маркировка взрывозащиты на применение во взрывоопасных зонах0 (сертификат соответствия № ТР ТС 012/2011 № ТС RU C-DE. МЕ92.В. 00163): Drager Polytron 7000 |
0 ExiaIICT4 X (от -60<Токр.<до +65 °C) 0 ExiaIICT6 X (от -60<Токр.<до +40 °C); |
Drager Polytron 3000 |
0 ExiaIICT4 X (от -40<Токр.< до +65 °C) 0 ExiaIICT6 X (от -40<Токр.< до + 40 °C) |
Примечание: 1)Кроме датчиков Drager Polytron 7000 в комплекте с насосным и релейным модулями, а также моделей с цифровым интерфейсом LON |
Таблица 5 - Условия эксплуатации датчиков и сенсоров
Датчик |
Диапазон температуры окружающей среды, °C |
Диапазон относительной влажности окружающей среды, % |
Диапазон атмосферного давления, кПа |
Polytron 7000 с сенсорами О2 LS, СО, СО LH, H2S LC |
от -60 до +65 |
от 0 до 100 (без конденсации) |
от 70 до 130 |
Polytron 3000 с сенсором О2 LS |
от -40 до +65 | ||
Polytron 7000, Polytron 3000 с сенсорами Hydride, PH3/ASH3 LC, SO2, NH3 LC, NH3 НС, NH3 TL, NO2 LC, Cl2, no2, NO, H2S, h2, H2S НС |
от -40 до +65 |
от 0 до 100 (без конденсации) |
от 70 до 130 |
Polytron 7000 сенсором HCN LC |
от -40 до +55 | ||
Polytron 7000, Polytron 3000 c сенсором AC |
от -40 до +50 | ||
Polytron 7000, с сенсорами HC1, HCN, Organic Vapors (OV1, OV2) |
от -20 до +65 | ||
Polytron 3000 с сенсорами HCN, HC1, Organic Vapors (OV) |
от -20 до +65 | ||
Polytron 7000, Polytron 3000 c сенсором O2 |
от -20 до +55 | ||
Polytron 7000, Polytron 3000 c сенсорами Hydride SC, Hydrazin, O3 |
от -20 до +50 |
Таблица 6 - Габаритные размеры и масса датчиков
Наименование |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
длина |
ширина |
высота | ||
Drager Polytron 3000 |
170 |
130 |
130 |
0,9 |
Dr&ger Polytron 7000 |
175 |
.130 |
135 |
0,9 |
Примечание:!) без насосного и релейного модулей |
наносится типографским способом на титульный лист руководства по эксплуатации и на табличке, расположенной на задней панели датчиков.
Комплектность средства измерений
Таблица 7 - Комплектность
Наименование |
Количество | |
Датчики газов электрохимические Drager Polytron 3000, Polytron 7000, (с сенсорами согласно перечня таблиц 2 и 3) |
Drager |
В соответствии с заказом |
Калибровочный адаптер |
1 шт. | |
Ручной управляющий модуль «HART»1) |
1 шт. | |
Комплект принадлежностей2) |
1 комплект | |
Модуль отбора проб PSD 3000 J) |
1 шт. | |
Комплект запасных частей2) |
1 комплект | |
Руководство по эксплуатации |
1 экз. | |
МП-242-1655-2013 «Датчики газов электрохимические Drager Polytron 3000 / Drager Polytron 7000. Методика поверки» (с изменением № 1) |
1 экз. | |
Примечания:
|
осуществляется по документу МП-242-1655-2013 «Датчики газов электрохимические Drager Polytron 3000 / Drager Polytron 7000. Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 25 декабря 2013 г. (с изменением № 1 от 17.11.2016 г.).
Основные средства поверки:
-
- генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К или ГГС-Т - рабочий эталон
1-го разряда по ГОСТ 8.578-2014;
-
- рабочие эталоны 1-го разряда по ГОСТ 8.578-2014 - источники микропотоков ИМ формальдегида, хлора, метилметакрилата изопропанола, акрилонитрила, ацетальдегида, диэтилового эфира;
-
- рабочие эталоны 1-го разряда - источники микропотоков газов и паров эпихлоргидрина ИМ-ВРЗ;
-
- рабочие эталоны 1-го разряда - источники микропотоков паров ИМ-РТ несимметричного диметилгидразина (НДМГ);
-
- стандартные образцы состава газовые смеси
H2S/N2 (ГСО 10328-2013), CO/N2 (ГСО 10240-2013), H2/N2 (ГСО 10325-2013), O2/N2 (ГСО 10253-2013), NH3/N2 (ГСО 10326-2013), NO/N2 (ГСО 10323-2013), NO2/N2 (ГСО 10331-2013), SO2/N2 (ГСО 10342-2013), HC1/N2 (ГСО 10371-2013), HF/N2 (ГСО 10375-2013),Cl2/N2 (ГСО 10372-2013), F2/N2 (ГСО 10377-2013), HCN/N2 (ГСО 10376-2013), COC12/N2 (ГСО 10374-2013), C2H4/N2 (ГСО 10247-2013), C2H2/N2 (ГСО 10379-2013), СЩ^ (ГСО 10249-2013), C4H6O2/N2 (ГСО 10534-2014), C4H6/N2 (ГСО 10388-2013), CH3OH/N2 (ГСО 10337-2013), C2HsOH/N2 (ГСО 10338-2013), C2H3C1/N2 (ГСО 10249-2013), C2H4O/N2 (ГСО 10383-2013), PH3/N2 (ГСО 10546-2014), AsH3/N2 (ГСО 10546-2014), CH3CHO/N2 (ГСО 10534-2014), i-C3H7OH/N2 (ГСО 10534-2014), SiH4/N2 (ГСО 10546-2014), C2H6O/N2 (ГСО 10534-2014), C3H3N/N2 (ГСО 10534-2014);
-
- рабочие эталоны 1-го разряда по ГОСТ 8.578-2014 - парофазные источники газовых смесей ПИГС стирола;
-
- рабочие эталоны 1-го разряда - калибраторы газовых смесей модели 1461 для получения ГС озона, регистрационный номер 46818-11;
-
- средства измерений в соответствии с МИ 243/01-2016 «Методика измерений массовой концентрации паров гидразина (гидразин-гидрата) в газовых смесях с азотом (воздухом) фотометрическим методом»:
-
- спектрофотометр, позволяющий проводить измерения при длине волны (690± 10) нм, абсолютная погрешность не более ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на прибор, как указано на рисунке 1.
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации датчиков Drager Polytron 3000 / Drager Polytron 7000.
Нормативные и технические документы, устанавливающие требования к датчикам газов электрохимическим DrSger Polytron 3000 / Drager Polytron 7000Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Г азоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ Р 52350.29-1-2008 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы «Drager Safety AG & Co.KGaA», Германия
ИзготовительФирма «Drager Safety AG & Co.KGaA», Германия
Адрес: Revalstrasse 1, 23560, Luebeck, Germany,
Tel +49 451 882 0 Fax +49 451 882 2080
ЗаявительООО «Дрегер»
ИНН 7710312462
Адрес: 107076, г. Москва, ул. Электрозаводская, д.ЗЗ, стр.4,
тел.: 8 (495) 775-15-20, факс: 8 (495) 775-15-21, e-mail: Alexander.Haritonov@draeger.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет: http://www.vniim.ru.
Адрес электронной почты: info@vniim.ru.
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению поверки, калибровки, испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23 марта 2016 г.
