ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «26» октября 2021 г. № 2384

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений о методиках поверки

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии от «26» октября 2021 г. № 2384

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термогигрометры авиаметеорологические ТГА

Термогигрометры авиаметеорологические ТГА (далее по тексту - термогигрометры) предназначены для автоматических непрерывных измерений температуры и относительной влажности воздушной среды при осуществлении мониторинга погодных условий на аэродромах и на других объектах.

Принцип действия термогигрометров основан на преобразовании сигналов от первичных преобразователей температуры и влажности, установленных в датчиках HMP155, в электрические сигналы с последующим преобразованием их в цифровой код. Сигналы от датчика собираются при помощи модуля связи, передаются в модуль сопряжения и далее поступают на пульт управления для обработки, отображения и дальнейшей передачи результатов измерений.

Принцип измерения относительной влажности преобразователей основан на изменении электрической емкости чувствительного элемента (ЧЭ) в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя. Принцип измерения температуры преобразователей - на зависимости электрического сопротивления ЧЭ от измеряемой температуры.

Термогигрометры представляют собой электронное устройство, в состав которого входит датчик температуры и относительной влажности HMP155, модуль сопряжения, модуль связи и пульт управления.

Конструктивно датчики HMP155 выполнены в виде зонда, в корпусе которого размещены ЧЭ температуры (Pt100) и относительной влажности (HUMICAP 180), соединяющиеся с окружающим воздухом через мембранный фильтр. Через верхнюю часть зонда выводятся провода электропитания и связи длиной 3,5 метра и подключаются к модулю связи. Зонд помещается в специальный экран радиационной защиты или устанавливается в психрометрической будке.

Модуль связи представляет собой металлический ящик с сетевой платой внутри и предназначен для осуществления связи с датчиком HMP155 по четырехпроводной линии связи или по радиоканалу. Максимальная дистанция подключения датчика HMP155 при использовании проводного канала составляет 1200 м, при использовании радиоканала - 8 км. При работе по линии связи данные от датчика HMP155 передаются в коде ASCII по интерфейсу RS-485.

Модуль сопряжения представляет собой металлический ящик с сетевой платой внутри и выполняет конвертацию сигналов из интерфейса RS-485 в интерфейс RS-232. С выхода модуля сопряжения данные передаются по интерфейсу RS-232 в пульт термогигрометра для дальнейшей обработки и отображения.

Пульт управления представляет собой электронное устройство, предназначенное для приема информации, ее обработки, отображения на собственном дисплее, а также передачи информации на внешний носитель или персональный компьютер (при необходимости). На передней панели пульта управления находится дисплей, управляющие кнопки, джойстик для настройки. На задней панель пульта управления расположены разъемы питания от сети, а также порты для подключения компонентов термогигрометра и периферийных устройств: RS-232, USB -A, USB - B, mini USB. Передача информации осуществляется непрерывно или по запросу в текстовом виде в коде ASCII по протоколу функционального взаимодействия.

По измеренным значениям температуры и относительной влажности термогигрометр рассчитывает следующие параметры: температуру точки росы, парциальное давление водяного пара (е), дефицит насыщения водяного пара (D), абсолютную влажность (A), значения максимальной и минимальной температуры, а также проводит расчет скользящих осредненных значений измеряемых параметров.

При работе термогигрометра по радиоканалу используются антенны, позволяющие удовлетворять следующим требованиям: выходная мощность передатчика 10 мВт, волновое сопротивление нагрузки 50 Ом, режим передачи полудуплексный, диапазон частот (433,92±0,2%) МГц.

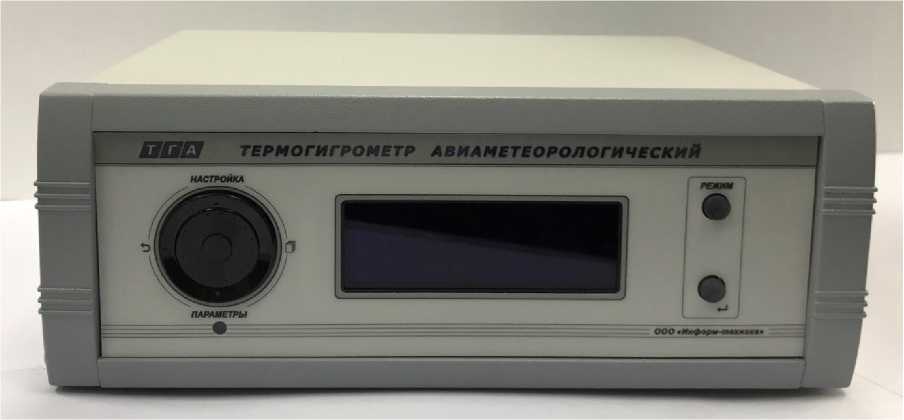

Фотографии общего вида компонентов термогигрометров приведены на рисунках 1-4.

Структурная схема термогигрометров приведена на рисунках 5 и 6.

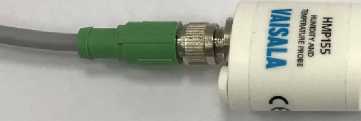

Рисунок 1 - Общий вид датчика HMP155

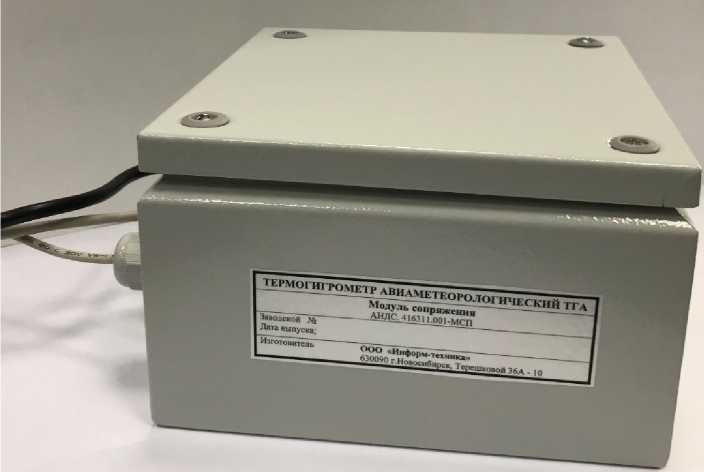

Рисунок 2 - Общий вид модуля сопряжения

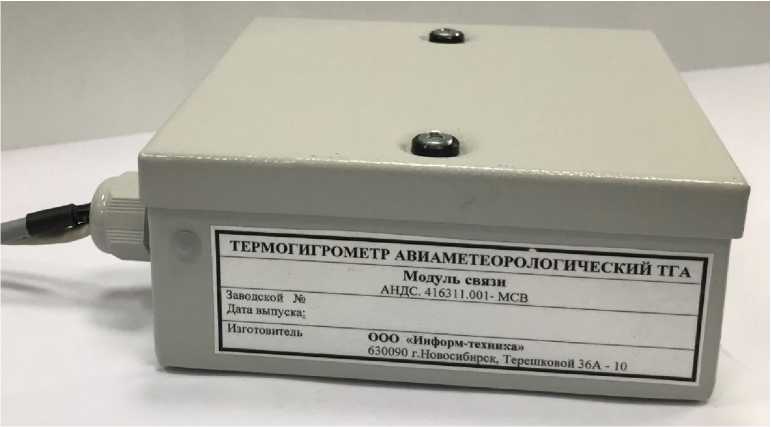

Рисунок 3 - Общий вид модуля связи

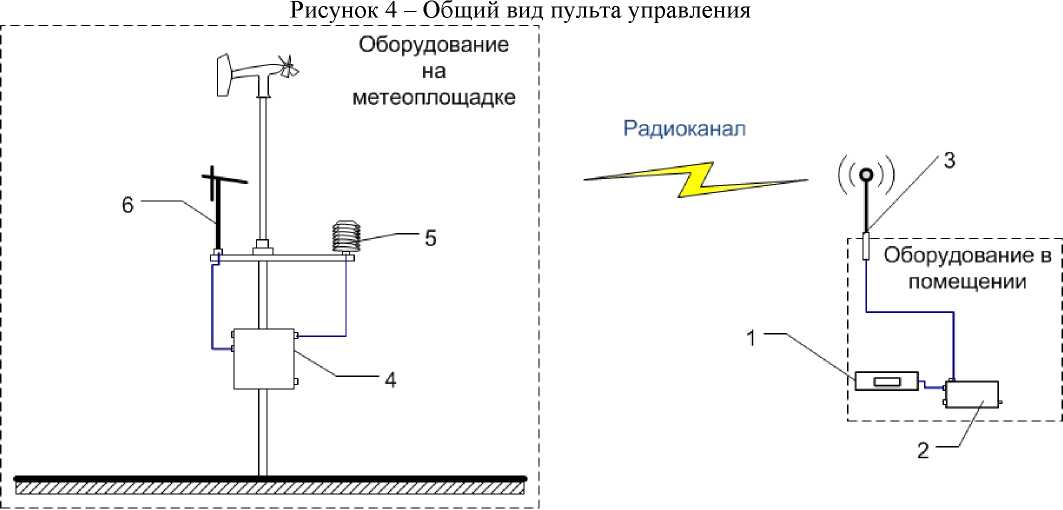

Рисунок 5 - Структурная схема термогигрометров (с радиоканалом)

1 - Пульт ТГА, 2 - Модуль сопряжения, 3 - коллинеарная антенна, 4 - модуль связи, 5 - датчик температуры и влажности в экране радиационной защиты, 6 - направленная антенна

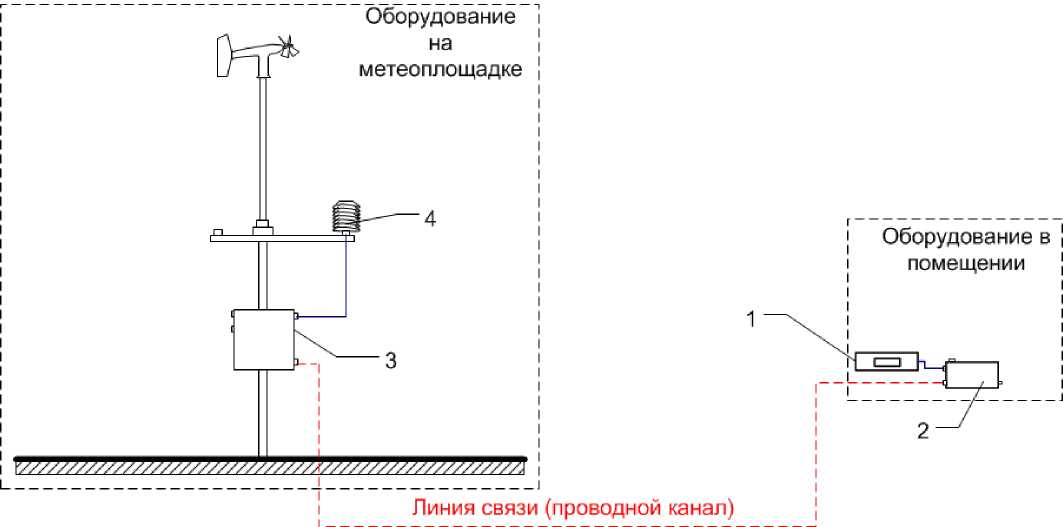

Рисунок 6 - Структурная схема термогигрометра (проводной канал)

1 - Пульт ТГА, 2 - Модуль сопряжения, 3 - модуль связи, 4 - датчик температуры/влажности в экране радиационной защиты

Пломбирование термогигрометров не предусмотрено.

Программное обеспечение (ПО) термогигрометров состоит из встроенного ПО датчика HMP155 и встроенного ПО пульта управления.

Встроенное ПО датчика HMP155 является метрологически значимым и устанавливается на предприятии-изготовителе во время производственного цикла в память контроллера датчика. Данное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные отсутствуют.

Встроенное ПО пульта управления не является метрологически значимым и предназначено для получения, отображения, хранения и передачи информации об измеряемых и расчетных параметрах.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии        Р

50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств.

Идентификационные данные встроенного ПО пульта управления приведены в таблице 1.

Таблица 1

Метрологические и основные технические характеристики термогигрометров приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Комплектность термогигрометров приведена в таблице 4.

Таблица 4

приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

АНДС 416311.001ТУ Термогигрометры авиаметеорологические ТГА. Технические условия

Общество с ограниченной ответственностью «Информ-техника» (ООО «Информ-техника») ИНН: 5408238746

Адрес: 630090 г. Новосибирск, ул. Терешковой, 36А, офис 10 Телефон: + 7 (383) 330-96-24

E-mail: ocheretny@inbox.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
