МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

10 мая 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 47167 «Преобразователи давления беспроводные EJX (серия В)» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Иокогава Электрик СНГ» № YRU-L 17приказываю:

• 1. Внести изменения в описание типа на преобразователи давления беспроводные EJX (серия В), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50367-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство об утверждении типа № 47167 «Преобразователи давления беспроводные EJX (серия В)», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50367-12, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за испол:

  HHOMvHaaTiwu^               з i собой,

  хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

  Заместитель Руководителя

  Сертификат. 61DA1E000300E901C1ED Кону выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

  С.С.Голубев

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «10» мая 2017 г. № 966

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления беспроводные EJX (серия В)

Преобразователи давления измерительные беспроводные EJX (серия В) предназначены для непрерывной индикации значения измеряемого параметра: избыточного давления, абсолютного давления, разности давлений и параметров, определяемых по разности давления (расхода, уровня, плотности). Измеряемая среда - газ, жидкость, пар.

В преобразователях давления измерительных беспроводных EJX (серия В) используется резонансно-частотный принцип преобразования давления в электрический выходной сигнал. Чувствительный элемент преобразователя, деформирующийся под влиянием измеряемого давления, выполнен на базе монокристалла кремния. В дальнейшем деформация чувствительного элемента преобразуется в частоту и, затем, в цифровой выходной сигнал, пропорциональный измеряемому давлению.

С помощью электронной схемы полученный сигнал преобразуется в цифровой код, обрабатывается и выводится на показывающие устройства (протокол ISA100), как расположенные на корпусе преобразователя, так и (посредством специальных радио -передающих и принимающих устройств) на удаленные устройства. Конструкция преобразователя позволяет в широких пределах компенсировать температурные воздействия, а также влияние статического давления на преобразователи разности давлений. Кроме того, с помощью процессора преобразователи могут учитывать воздействие и других внешних влияющих факторов, например, температуры измеряемой среды. Также преобразователи могут осуществлять дистанционную перенастройку диапазонов измерений, выдавать сигналы пропорциональные корню квадратному из измеряемой величины, осуществлять функции самодиагностики, непрерывно отслеживая техническую исправность.

Преобразователи выпускаются в исполнениях со съёмной антенной, либо со встроенной антенной.

Преобразователи выпускаются в общепромышленном и взрывозащищённом исполнении. Общий вид преобразователей давления измерительных EJX (серия В) приведен на рисунках 1, 2.

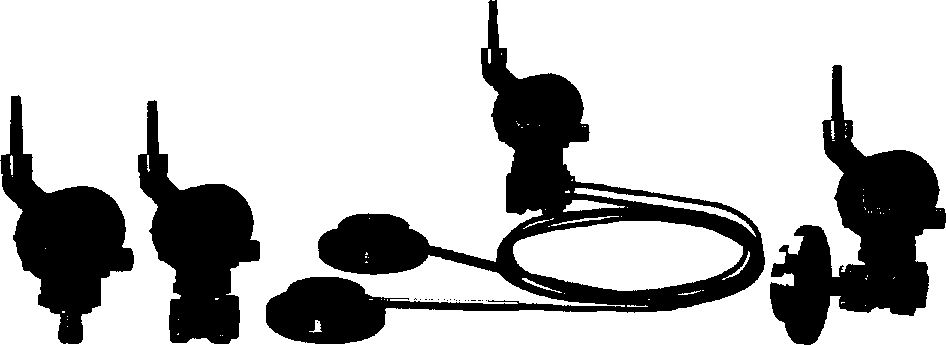

Рисунок 1 - Общий вид преобразователей давления измерительных EJX (серия В) со встроенной антенной

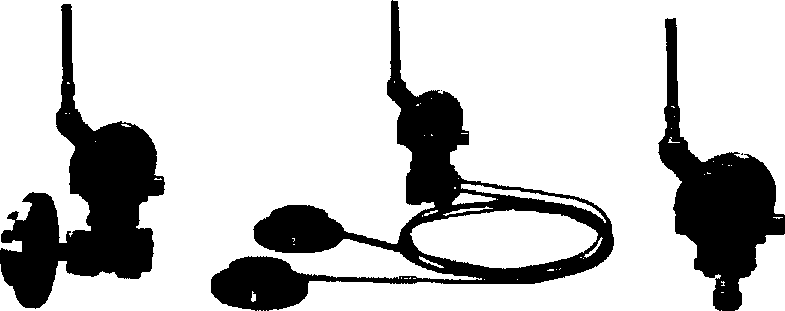

Рисунок 2 - Общий вид преобразователей давления измерительных EJX (серия В) со съёмной антенной

Метрологические характеристики преобразователей давления измерительных беспроводных EJX (серия В) оценены с учетом влияния на них ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Программное обеспечение неизменяемое и несчитываемое.

Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.

Таблица 2

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 3

осуществляется по документу МП 50367-12 «Преобразователи давления измерительные беспроводные EJX (серия В). Методика поверки», с изменением 1, утвержденному ФГУП «ВНИИМС» 14.03.17

Основные средства поверки:

грузопоршневые рабочие эталоны МП и ВП 0,1-го и 2-го разрядов по ГОСТ Р 8.802-2012. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке

приведены в эксплуатационном документе.

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - Г10⁶ Па.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».

Фирма «Yokogawa Electric Corporation», Япония

Адрес: 2-9-32, Nakacho, Musashino-shi, Tokyo, 180-8750 JAPAN

ООО «Иокогава Электрик СНГ»

ИНН 7703152232

Адрес: Россия, г. Москва, Грохольский пер., д.13, строение 2, 129090

Тел.: (495) 737-78-68/71, факс: (495) 737-78-69

E-mail: info@ru.yokogawa.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г.Москва, ул.Озерная, д.46

Телефакс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
