Приказ Росстандарта №1910 от 31.08.2021

№1910 от 31.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 274841
О внесении изменений в сведения об утвержденном типе средств измерений Пульты управления ПУ-САУТ-ЦМ/485
Приказы по основной деятельности по агентству Вн. Приказ № 1910 от 31.08.2021

2021 год
месяц August
сертификация программного обеспечения

634 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «31» августа 2021 г. № 1910

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Пульты управления

ПУ-САУТ-

ЦМ/485

72556-18

Общество с ограниченной ответственностью «Научнопроизводственное объединение САУТ» (ООО «НПО САУТ»), г. Екатеринбург

МП 44-2642018

Общество с ограниченной ответственностью «Научнопроизводственное объединение

САУТ» (ООО «НПО САУТ»), г. Екатеринбург

УНИИМ -филиал ФГУП «ВНИИМ им.Д.И.Менделе ева, г. Екатеринбург




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» августа 2021 г. № 1910

Регистрационный № 72556-18

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пульты управления ПУ-САУТ-ЦМ/485

Назначение средства измерений

Пульты управления ПУ-САУТ-ЦМ/485 (далее - ПУ-САУТ-ЦМ/485) предназначены для измерений и преобразований сигналов, поступающих с датчиков давления в виде напряжения постоянного электрического тока, в цифровой код, пропорциональный значениям давления на входе датчиков давления.

Описание средства измерений

Принцип действия ПУ-САУТ-ЦМ/485 основан на непрерывном измерении аналоговых сигналов в виде напряжения постоянного электрического тока, поступающих от датчиков давления, и их преобразовании в цифровой код, пропорциональный значениям давления на входе датчиков давления, с последующей передачей в линию связи интерфейса RS-485.

Конструктивно ПУ-САУТ-ЦМ/485 выполнены в металлическом корпусе, на котором расположены элементы управления в виде кнопок и тумблера, разъем Х4 для подключения входных аналоговых сигналов от двух датчиков давления, антенны, осуществления питания подключенных датчиков давления, разъем Х3 для подключения к линии связи интерфейса RS-485, клемма заземления и диагностический разъём БПр. Внутри корпуса располагается плата коммуникационного процессора и источник питания антенны.

Пульты управления конструктивно выполнены в четырёх исполнениях: стационарные ПУ2-САУТ-ЦМ/485, ПУ4-САУТ-ЦМ/485, ПУ5-САУТ-ЦМ/485 и встраиваемый ПУ3-САУТ-ЦМ/485, отличающиеся между собой внешним видом и массогабаритными характеристиками.

Заводской номер, состоящий из пяти арабских цифр, наносится лазером на планку ПУ-САУТ-ЦМ/485.

Общий вид средства измерений с указанием мест пломбировки, мест нанесения знака утверждения типа и заводского номера приведены на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №1910 от 31.08.2021, https://oei-analitika.ru
Приказ Росстандарта №1910 от 31.08.2021, https://oei-analitika.ru

ПУ3-САУТ-ЦМ/485

ПУ2-САУТ-ЦМ/485

Приказ Росстандарта №1910 от 31.08.2021, https://oei-analitika.ru

ПУ4-САУТ-ЦМ/485

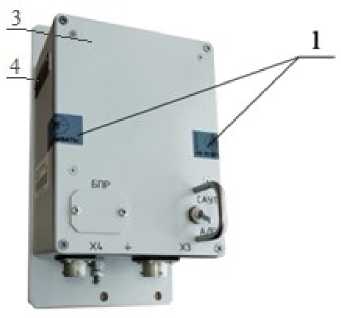

Рисунок 1 - Общий вид ПУ-САУТ-ЦМ/485 с указанием места пломбировки при выпуске из производства (1) и при вводе в эксплуатацию (2), мест нанесения знака утверждения типа (3) и заводского номера (4)

Приказ Росстандарта №1910 от 31.08.2021, https://oei-analitika.ru

ПУ5-САУТ-ЦМ/485

Программное обеспечение

ПУ-САУТ-ЦМ/485 имеет встроенное программное обеспечение (далее - ПО ПУ-САУТ-ЦМ/485), не изменяемое и не считываемое.

Конструкция ПУ-САУТ-ЦМ/485 исключает возможность несанкционированного влияния на ПО ПУ-САУТ-ЦМ/485. Влияние ПО ПУ-САУТ-ЦМ/485 учтено при нормировании метрологических характеристик ПУ-САУТ-ЦМ/485. Идентификационные данные метрологически значимой части ПО ПУ-САУТ-ЦМ/485 приведены в таблице 1.

Уровень защиты ПО ПУ-САУТ-ЦМ/485 «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

pu M8.FLA

Номер версии (идентификационный номер) ПО

не ниже 22

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока, В

от 0,5 до 5,5

Диапазон преобразований напряжения постоянного тока в давление, МПа

от 0 до 1

Пределы допускаемой приведенной к диапазону преобразований погрешности измерений и преобразований напряжения постоянного тока в значения давления, %

±1,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

ПУ2-САУТ

-ЦМ/485

ПУ3-САУТ -ЦМ/485

ПУ4-САУТ -ЦМ/485

ПУ5-САУТ -ЦМ/485

Параметры электрического питания:

- напряжение постоянного тока, В

50 ± 7

Потребляемая мощность, Вт, не более

1,5

Количество каналов связи интерфейса

1

RS-485

Габаритные размеры, мм, не более

- длина

250

305

245

245

- ширина

110

110

135

135

- высота

80

80

110

110

Масса, кг, не более:

1,5

1,7

2,0

1,7

Условия эксплуатации:

- температура окружающей среды, °С

от -30 до +55

- относительная влажность при

температуре +25 °С, %, не более

98

Средний срок службы, лет

20

Средняя наработка на отказ, ч, не менее

50000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также лазером, краской или методом наклейки на переднюю панель ПУ-САУТ-ЦМ/485.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Пульт управления ПУ2-САУТ-ЦМ/485 или Пульт управления ПУ3-САУТ-ЦМ/485 или Пульт управления ПУ4-САУТ-ЦМ/485 или

Пульт управления ПУ5-САУТ-ЦМ/485

98Ц.05.00.00-04

98Ц.05.00.00-03

98Ц.05.00.00-05

98Ц.05.00.00-06

1 шт.

Руководство по эксплуатации

98Ц.05.00.00 РЭ

1 экз. 1)

Паспорт:

Пульт управления ПУ2-САУТ-ЦМ/485 или

Пульт управления ПУ3-САУТ-ЦМ/485 или

Пульт управления ПУ4-САУТ-ЦМ/485 или

Пульт управления ПУ5-САУТ-ЦМ/485

98Ц.05.00.00-04 ПС

98Ц.05.00.00-03 ПС

98Ц.05.00.00-05 ПС

98Ц.05.00.00-06 ПС

1 экз.

Методика поверки

МП 44-264-2018

1экз. 1)

1) - допускается поставлять один экземпляр в один адрес отгрузки.

Сведения о методиках (методах) измерений

приведены в разделе 1 документа «Пульт управления ПУ-САУТ-ЦМ/485. Руководство по эксплуатации» 98Ц.05.00.00 РЭ.

Нормативные и технические документы, устанавливающие требования к пультам управления ПУ-САУТ-485/ЦМ

98Ц.05.00.00 ТУ Пульт управления ПУ-САУТ-ЦМ/485. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение

САУТ» (ООО «НПО САУТ»)

ИНН 665 901 7039

Адрес: 620027, г. Екатеринбург, ул. Челюскинцев, д. 15, оф. 220

Телефон: 8 (343) 358-41-81, 358-46-27

Факс: (343) 358-41-81

Е-mail: info@saut.ru

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18

Факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева» в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.




Приказ Росстандарта №1910 от 31.08.2021, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

31 августа 2021 г.

1910

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

  • 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

А.П.Шалаев

СВЕДЕНИЯ О СЬР1ИФИКАТЕ ЭГ1

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021
