№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистраци -онный номер в ФИФ

Правообладатель

Отменяема я методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

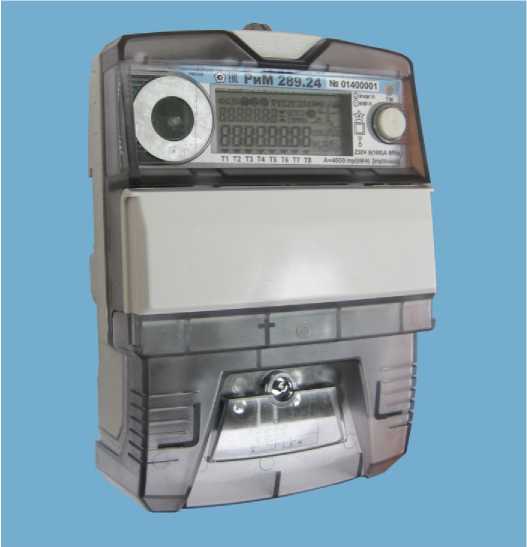

Счетчики электрической энергии однофазные статические

РиМ 289.21,

РиМ 289.22,

РиМ 289.23,

РиМ 289.24

74461-19

Акционерное общество «Радио и Микроэлектроника»

АО «РиМ»,

г. Новосибирск

ВНКЛ.4111

52.114 ДИ

ВНКЛ.411152.

114 ДИ с изменением № 1

Акционерное общество «Радио и Микроэлектро ника»

АО «РиМ», г. Новосибирск

ЗападноСибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск

Номер версии (идентификационный номер) ПО

Идентификационное наименование ПО

Цифровой идентификатор

ПО (MD5)

Исполнения

счетчиков

с v 1.00 по v 3.99

РМ2892Х ВНКЛ.411152.114 ПО

-

РиМ 289.21

РМ2892Х ВНКЛ.411152.114-01 ПО

РиМ 289.22

РМ2892Х ВНКЛ.411152.114-02 ПО

РиМ 289.23

РМ2892Х ВНКЛ.411152.114-03 ПО

РиМ 289.24

с v 4.00 и выше

РМ28921 ВНКЛ.411152.114 ПО

E1 44 89 4F 70 DB AA 03 2D 19 D0 D2

F2 19 9D 1C

РиМ 289.21,

РиМ 289.23

РМ28922 ВНКЛ.411152.114-01 ПО

00 0E 81 3D 74 BC AB D7 05 BF 38 C3 89 E1 CF E2

РиМ 289.22,

РиМ 289.24

Наименование характеристики

Исполнения счетчиков

РиМ 289.21

РиМ 289.22

РиМ 289.23

РиМ 289.24

Значение

Класс точности:

при измерении активной энергии

1

при измерении реактивной энергии

2

Базовый ток, А

5

Максимальный ток, А

100

Номинальное напряжение, В

230

Номинальная частота, Гц

50

Установленный диапазон напряжений, В

от 195 до 253

Расширенный диапазон напряжений, В

от 140 до 280

Предельный диапазон напряжений, В

от 0 до 400

Наименование характеристики

Исполнения счетчиков

РиМ 289.21

РиМ 289.22

РиМ 289.23

РиМ 289.24

Значение

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной энергии ^{1), 2)}, %

0,051б < I < 0,10k, cos ф =1,00

0,101б < I < 1макс, COS ф = 1,00

0,101б < I < 0,201б, cos ф =0,50 инд

0,101б < I < 0,201б, cos ф = 0,80 емк

0,201б < I < 1макс, cos ф =0,50 инд

0,201б < I < 1макс, cos ф = 0,80 емк

±1,5 ±1,0 ±1,5 ±1,5 ±1,0

±1,0

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной энергии ^{1), 2)}, %

0,051б < I < 0,101б, sin ф = 1,00

0,101б < I < 1макс, Sin ф = 1,00

0,101б < I <0,20I6, sin ф=0,50 (инд, емк)

0,20I6 < I < ^акс, sin ф = 0,50 (инд, емк)

0,20I6 < I < ^акс, sin ф = 0,25 (инд, емк)

±2,5

±2,0

±2,5

±2,0

±2,5

Полная потребляемая мощность в цепи тока, ВА

0,1

Полная потребляемая мощность в цепи напряжения, В •А

4

Активная потребляемая мощность в цепи напряжения, Вт

1,5

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной мощности ²⁾

соответствуют классу точности при измерении активной энергии

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной мощности ²⁾

соответствуют классу точности при измерении реактивной энергии

Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч

соответствует классу точности при измерении активной энергии

Пределы допускаемой относительной погрешности при измерении полной мощности ¹⁾, %

±3,0

Пределы допускаемой относительной погрешности при измерении коэффициента мощности cos ф ¹⁾, %

±4,0

Наименование характеристики

Исполнения счетчиков

РиМ 289.21 РиМ 289.22

РиМ 289.23 РиМ 289.24

Значение

Пределы допускаемой относительной погрешности при измерении коэффициента реактивной мощности tg ф, %, в диапазоне 0,21б < I < 1,01б

1,01б < I< 1макс

±2,5

±2,0

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока фазного провода 31ф, %, в диапазоне 0,11б < I < 1макс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 5In, %, в диапазоне 0,11б < I < 1макс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения фазного напряжения, %, в диапазоне от 140 до 280 В

± 0,5

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне ^{1), 2), 4)},% от 195 до 253 В, cos ф = 1,00 от 195 до 253 В, cos ф = 0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне ^{1), 2), 5)},% от 195 до 253 В, sin ф =1,00 от 195 до 253 В, sin ф = 0,50 инд

±1,0

±1,5

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне ^{1), 2), 4)} от 195 до 253 В, cos ф = 1,00 от 195 до 253 В, cos ф = 0,50 инд

соответствует классу точности при измерении активной энергии

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в установленном рабочем диапазоне ^{1), 2), 5)} от 195 до 253 В, sin ф =1,00 от 195 до 253 В, sin ф = 0,50 инд

соответствует классу точности при измерении реактивной энергии

Наименование характеристики

Исполнения счетчиков

РиМ 289.21

РиМ 289.22

РиМ 289.23

РиМ 289.24

Значение

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне ^{1), 2), 4)}, % от 140 до 280 В, cos ф = 1,00 от 140 до 280 В, cos ф = 0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне ^{1), 2), 5)}, % от 140 до 280 В, sin ф =1,00 от 140 до 280 В, sin ф = 0,50 инд

±1,0

±1,5

Пределы дополнительной погрешности при измерении активной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне ^{1), 2), 4)} от 140 до 280 В, cos ф = 1,00 от 140 до 280 В, cos ф = 0,50 инд

соответствует классу точности при измерении активной энергии

Пределы дополнительной погрешности при измерении реактивной мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне ^{1), 2), 5)} от 140 до 280 В, sin ф =1,00 от 140 до 280 В, sin ф = 0,50 инд

соответствует классу точности при измерении реактивной энергии

Пределы допускаемой относительной погрешности при измерении установившегося отклонения напряжения основной частоты 6Uy, % ³⁾, в диапазоне г, ⁺⁵°

^Ун-30 , В

±0,5

Пределы допускаемой абсолютной погрешности при измерении частоты сети, Гц

±0,030

Пределы допускаемой абсолютной погрешности при измерении отрицательного 5U(-) и положительного 5U(+) отклонения напряжения, % в диапазоне значений от - 30 до 20 %

±0,5

Пределы допускаемой абсолютной погрешности при измерении отклонения частоты сети Af, Гц ³⁾, в диапазоне значений от 42,5 до 57,5 Гц

±0,030

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика, °С, в диапазоне температур от - 45 до +85°С

±5

Средний температурный коэффициент при измерении активной энергии ^{2), 4)}, %/К

cos ф = 1,00

±0,05

cos ф = 0,50 инд

±0,07

cos ф =0,80 емк

±0,07

Средний температурный коэффициент при измерении реактивной энергии ^{2), 5)}, %/К

sin ф = 1,00

±0,10

sin ф = 0,50 инд

±0,15

sin ф = 0,50 емк

±0,15

sin ф = 0,25 инд

±0,15

sin ф = 0,25 емк

±0,15

Средний температурный коэффициент при измерении активной мощности ^{2), 4)}, %/К

cos ф = 1,00

cos ф = 0,50 инд

соответствует классу точности при измерении

cos ф =0,80 емк

активной энергии

Средний температурный коэффициент при измерении реактивной мощности ^{2), 5)}, %/К

sin ф = 1,00

sin ф = 0,50 инд sin ф = 0,50 емк

sin ф = 0,25 инд

соответствует классу точности при измерении

sin ф = 0,25 емк

реактивной энергии

Пределы допускаемой относительной погрешности при измерении удельной энергии потерь в цепи тока ¹⁾, %, в диапазоне

0,11б < I < 0,21б

±1,5

0,21б < I< 1макс

±1,0

Суточный ход (точность хода ЧРВ) при

нормальных условиях, с/сут, не более

±0,5

Срок энергетической автономности хода ЧРВ - без резервного элемента питания ЧРВ, ч, не

менее

60

- с резервным элементом питания ЧРВ, лет,

не менее

16

Стартовый ток:

при измерении активной энергии, мА

20

при измерении реактивной энергии, мА

25

Постоянная счетчика, имп./(кВт^ч)

[имп./(квар^ч)]

4000

Количество тарифов

8

Наличие УКН

нет

есть

нет

есть

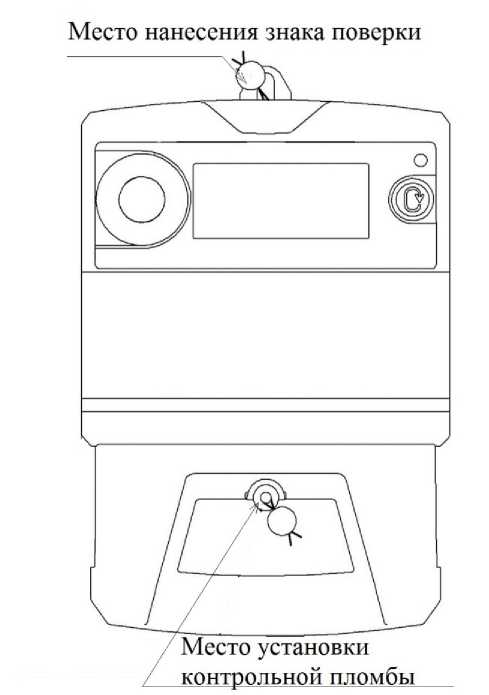

Возможность замены резервного элемента питания ЧРВ без нарушения знака поверки

есть

Измерение тока в нулевом проводе

нет

есть

Время сохранения данных, лет, не менее

40

Время начального запуска, с, не более

5

Наименование характеристики

Исполнения счетчиков

РиМ 289.21

РиМ 289.22

РиМ 289.23

РиМ 289.24

Значение

Габаритные размеры, мм, не более: высота ширина длина

230

135

100

Масса, кг, не более

1,5

Условия эксплуатации:

-температура окружающей среды, °С -относительная влажность, %, при

+35 (+25) °С

-атмосферное давление, кПа

от -45 до +70

95 (100) от 70 до 106,7

Средняя наработка на отказ, ч, не менее

220 000

Средний срок службы Тсл, лет, не менее

30

Условия эксплуатации счетчиков

У2** по ГОСТ 15150-69

Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа

от 21 до 25

от 30 до 80 от 70 до 106,7

• ¹⁾ Режим учета активной и реактивной энергии, удельной энергии потерь в цепях тока, активной, реактивной и полной мощности счетчиков настраивается программно на автоматический переход на учет по нулевому проводу, в случае превышения тока в нулевом проводе над током в фазном проводе;

• ²⁾ счетчики выполняют измерение энергии и мощности: активной импортируемой (I и IV квадрант) и экспортируемой (II и III квадрант); реактивной импортируемой (I и II квадрант) и экспортируемой (III и IV квадрант). Расположение квадрантов согласно геометрическому представлению С.1 ГОСТ 31819.23;

• ³⁾ усреднение согласно с требованиями класса S по ГОСТ 30804.4.30;

• ⁴⁾ согласно п. 8.2 ГОСТ 31819.21-2012;

• ⁵⁾ согласно п. 8.2 ГОСТ 31819.23-2012;

Примечание - Дополнительные погрешности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в 8.2 ГОСТ 31819.21 и 8.2 ГОСТ 31819.23, не превышают пределов дополнительных погрешностей для счетчиков соответствующего класса точности в соответствии с таблицей 8 ГОСТ 31819.21 и таблицей 8 ГОСТ 31819.23.

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда²⁾

Активная энергия

кВтч

10⁵ / 10^-2

Реактивная энергия

квар^ч

10⁵ / 10^-2

Активная мощность

кВт

10² / 10^-4

Реактивная мощность

квар

10² / 10^-4

Полная мощность

кВА

10² / 10^-4

Ток, среднеквадратическое (действующее) значение

А

10² / 10^-3

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда²*

Напряжение, среднеквадратическое (действующее) значение

В

10² / 10^-2

Частота сети

Гц

10¹ / 10^-3

Удельная энергия потерь в цепи тока ¹⁾

кА² •ч

10⁵ / 10^-2

Коэффициент реактивной мощности цепи tg ф ¹⁾

безразм.

10³ / 10^-3

Коэффициент мощности cos ф

безразм.

10⁰ / 10^-3

Температура внутри корпуса счетчика

°С

10¹ / 10^-2

• ^{1) 1} На дисплей счетчиков не выводится.

• ²⁾ При выводе на дисплей счетчиков и по всем интерфейсам.

Наименование

Обозначение

Количество

Счетчик электрической энергии однофазный статический РиМ 289.21 (РиМ 289.22,

РиМ 289.23, РиМ 289.24) в упаковке

Счетчик электрической энергии однофазный статический

РиМ 289.21 (РиМ 289.22,

РиМ 289.23, РиМ 289.24)

1 шт.

Паспорт

ВНКЛ.411152.114 ПС

1 экз.

Коммуникатор ²⁾

-

-

Руководство по эксплуатации ³⁾

ВНКЛ.411152.114 РЭ

1 экз.

Методика поверки ³⁾

ВНКЛ.411152.114-01 ДИ

1 экз.

Терминал мобильный РиМ 099.01 ¹⁾

ВНКЛ.426487.030

1 шт.

Сервисное ПО ^{2) 3) 4)}

-

-

• ¹⁾ поставляется по отдельному заказу для организаций, производящих ремонт, эксплуатацию, поверку и монтаж счетчиков;

• ²⁾ счетчики по требованию заказчика могут комплектоваться встроеным коммуникатором;

• ³⁾ поставляется по отдельному запросу в электронном виде;

• ⁴⁾ сервисное ПО представляет собой ПО, предназначенное для конфигурирования счетчика, а также для считывания с него информации.
