МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О внесении изменений в описание типа на комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ЭЛЬСТЕР Газэлектроника» от 23 декабря 2016 г. №  1338

приказываю:

• 1. Внести изменения в описание типа на комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 49307-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

  ляю за собой.

• 3. Контроль за исполнением настоящего п

  /

  й- ■



  Заместитель Руководителя

'ОГИ Н                                     гг

сотка hjj    С. С.Голубев

/ "" ..... \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

c.Bt /;i пня о ct piифика!t jn

Сертификат; 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Изменения в описание типа на комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р (далее по тексту - комплексы СГ-ЭК) предназначены для измерения объема неагрессивного, сухого газа, а также очищенного попутного нефтяного газа, приведенного к стандартным условиям по ГОСТ 2939-63 путем измерения объема газа при рабочих условиях и автоматической электронной коррекции по измеренным значениям температуры и давления газа, вычисленного или подстановочного значения коэффициента сжимаемости газа.

Принцип действия комплексов СГ-ЭК основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиком газа при рабочих условиях, а также температуры и давлении газа в трубопроводе, измеренных корректором объема газа и вычисленного или подстановочного значения коэффициента сжимаемости.

Комплексы состоят из средств измерений утвержденных типов: корректора объема газа ЕК270 (Госреестр № 41978-13) и счетчиков газа.

В зависимости от типа счетчиков газа комплексы имеют две модификации:

• - СГ-ЭК-Т на базе счетчиков газа турбинных TRZ (Госреестр № 31141-13) (далее TRZ), счётчиков газа турбинных TRZ2 (Госреестр № 45162-10) (далее TRZ2), счетчиков газа турбинных СГ (Госреестр № 14124-14) (далее СГ);

• - СГ-ЭК-Р на базе счетчиков газа ротационных RABO (Госреестр № 54267-13) (далее RABO), счетчиков газа ротационных RVG (Госреестр № 16422-10) (далее RVG).

Счетчики имеют следующие исполнения: счетчики TRZ - исполнение «1», «2», «2У», счетчики RVG - исполнение «основное», «У», счетчики RABO - исполнение «основное», «У», «2У».

В счетчиках RVG, RABO, TRZ, TRZ2, СГ с помощью магнита, установленного в счетном механизме, и датчика импульсов (геркона), формируется импульсный сигнал, пропорциональный объему, прошедшему через счетчик, для корректора объема газа.

Корректор измеряет температуру газа термопреобразователем сопротивления типа Pt500 (500П), установленным в потоке газа, и давление газа преобразователем абсолютного (избыточного) давления. В корректоре имеются дополнительные функции контроля температуры окружающей среды, перепада давления на счетчике и высокочастотный вход для подключения дополнительного датчика импульсов различных типов (средне- и высокочастотных). Корректор обеспечивает сохранение в энергонезависимых архивах, измеренных и вычисленных значений.

Фотографии общего вида основных исполнений комплекса СГ-ЭК представлены на рисунке 1.

Комплекс СГ-ЭК-Р Комплекс СГ-ЭК-Р Комплекс СГ-ЭК-Т      Комплекс СГ-ЭК-Т

на базе счетчика RABO на базе счетчика RVG на базе счетчика TRZ(TRZ2) на базе счетчика СГ Рисунок 1

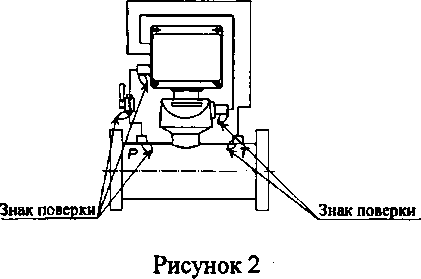

Места пломбирования и нанесения знака поверки, показаны на рисунке 2.

Программное обеспечение корректоров встроенное и является их неотъемлемой частью.

Конструкция корректоров ЕК270 исключает возможность несанкционированного влияния на ПО корректоров и измерительную информацию.

Идентификационные данные ПО корректора приведены в таблице 1

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики комплекса приведены в таблице 2.

Таблица 2

наносится на шильдик комплекса методом фотопечати и на титульных листах эксплуатационной документации - типографским способом.

Комплектность комплекса приведена в таблице 3

Таблица 3

осуществляется в соответствии с документом ЛГТИ.407321.001 МП «Комплексы для измерения количества газа СГ-ЭК. Методика поверки» с изменение № 1, утвержденным ФБУ «Нижегородский ЦСМ» 30.05.2016 г.

Основные средства поверки:

- установка проверки на герметичность, предел измерения до 10 МПа, класс точности

Знак поверки наносится, в случае установки корректора объема газа на счетчик, методом давления на пломбу и на паспорт в виде оттиска доверительного клейма.

ГОСТ Р 8.740- 2011 «ГСИ. Расход и количества газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа

ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

Технические условия ТУ 4213-021-48318941-99 (ЛГТИ.407321.001 ТУ)

ООО «ЭЛЬСТЕР Газэлектроника»

ИНН 5243013811

Адрес: 607224 г.Арзамас, Нижегородская обл., ул. 50 лет ВЛКСМ, д.8а

Тел.: (83147) 7-98-10,7-98-14 Факс: (83147) 7-22-41 http://www.gaselectro.ru e-mail: Info.EGE@elster.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).

603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.

Тел. (831) 428-78-78, факс (831) 428-57-48, электронная почта E-mail: mail@nncsm.ru.

Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа№ 30011-13 от 27.11.2013 г.
