УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «04» августа 2021 г. № 1628

Лист № 1 Регистрационный № 62748-15 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики жидкости ультразвуковые накладные AT600

Расходомеры-счетчики жидкости ультразвуковые накладные AT600 (далее -расходомеры-счетчики) предназначены для измерений объемного расхода и объема жидкости.

Принцип действия расходомеров-счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потокажидкости и против него. По разности времени прохождения ультразвуковых импульсов расходомеры-счетчики определяют скорость потока. По определенной скорости потока и введенным параметрам трубопровода расходомеры-счетчики рассчитывают объемный расход и объем жидкости.

Расходомеры-счетчики состоят из двух ультразвуковых преобразователей (установленных в одном или двух накладных зажимах) и электронно-вычислительного блока.

Электронно-вычислительный блок расходомеров-счетчиков выполняет следующие функции:

• - цифровая обработка сигналов поступающих с ультразвуковых преобразователей;

• - вычисление скорости потока жидкости;

• - вычисление объемного расхода и объема жидкости по введенным параметрам трубопровода (материал, внутренний и наружный диаметры, толщина стенки);

• - индикация измеренных и вычисленных параметров;

• - светодиодная индикация состояния расходомера-счетчика;

• - формирование и хранение архивов событий,измеренных и вычисленных значений, настроечных параметров;

• - передача измеренной информации поаналоговым сигналам (от 4 до 20 мА), импульсным, частотным сигналам и цифровым интерфейсам;

• - защита от несанкционированного доступа.

В комплект поставки расходомеров-счетчиков может входить программный пакет Vitality для установки на операторские и инженерные станции с установленной операционной системой Windows. Программный пакет Vitality позволяет производить следующие операции:

• - загружать в расходомеры-счетчики и сохранять из расходомеров-счетчиков конфигурационные данные;

• - отображать измеренные и вычисленные параметры, параметры настройки и журнал событий;

• - формировать протоколы и графики, основываясь на измеренной и вычисленной информации, хранящейся в расходомерах-счетчиках.

При установке расходомеров-счетчиков на трубопроводе необходимо соблюдать требования к длинам прямых участков, рекомендованные заводом-изготовителем. Длины

прямолинейных участков до и после места установки расходомеров-счетчиков указаны в руководстве по эксплуатации.

Знак поверки наносится на свидетельство о поверке расходомеров-счетчиков.

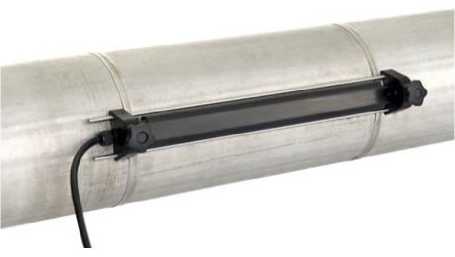

б) ультразвуковые преобразователи

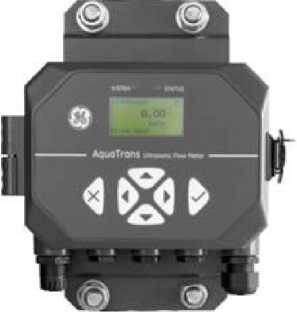

а) электронно-вычислительный блок

Рисунок 1 - Внешний вид расходомеров-счетчиков

Расходомеры-счетчики имеют встроенное программное обеспечение (далее - ПО). Уровень защиты ПО расходомеров-счетчиковв соответствии с Р 50.2.077-2014 - высокий. Защита ПОрасходомеров-счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля), ведения доступного только для чтения журнала событий и ошибок.

Идентификационные данные ПО расходомеров-счетчиков приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики, в том числе показатели точности, расходомеров-счетчиковпредставлены в таблице 2.

Таблица 2

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус электронно-вычислительного блока расходомеров-счетчиков в виде наклейки.

Комплектность средства измерений Комплектность расходомеров-счетчиков представлена в таблице 3.

Таблица 3

Техническая документация фирмы изготовителя.
