МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 июля 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации,

• 4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской

  собой.

• 5. Контроль за испол!                                   за

метрологии

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12,2020 до 29.12.2021

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2021 г. № 1457

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июля 2021 г. № 1457

Лист № 1 Регистрационный № 24604-12 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомеры сырой нефти ВСН-2

Влагомеры сырой нефти ВСН-2 предназначены для измерения объёмной доли воды (в %) в нефти, нефтепродуктах и других жидкостях органического происхождения после сепарации газа при транспортировке по технологическим трубопроводам.

Принцип действия влагомеров основан на методе измерения полного комплексного сопротивления первичного преобразователя с протекающей через него водо-нефтяной смесью с последующим преобразованием измеренной величины в цифровой сигнал, далее - в числовое значение влагосодержания (%, об. доля), которое выводится на индикатор блока обработки и внешние устройства регистрации данных.

В модификациях влагомеров ВСН-2-КМ-ХХ (где КМ - комбинированный метод, ХХ - номинальный диаметр проходного сечения - 50 или 80 мм), кроме метода измерения полного комплексного сопротивления, дополнительно применяется метод поглощения водо-нефтяной смесью инфракрасного излучения (оптическое  поглощение) с

последующей совместной обработкой результатов двух методов измерения.

Влагомеры функционально состоят из   первичного   измерительного

преобразователя, блока обработки и соединительного кабеля, обеспечивающего их связь.

Влагомеры выпускаются в модификациях и исполнениях, которые отличаются: исполнением первичного измерительного преобразователя по номинальному диаметру (50, 80, 100, 150, 200) и конфигурации (прямоточное, угловое, полнопоточное), диапазонами измерений влагосодержания в %, об. доля, (0-10; 0-30; 0-60; 0-100), исполнением блока обработки (наличие клавиатуры и индикации), наличием в комплекте влагомера магнитоиндукционного датчика расходомера для возможности работы в составе автоматизированных групповых замерных установок (АГЗУ), примененными методами измерения. Примеры обозначений и краткое описание модификаций и исполнений:

ВСН-2-50-10 - модификация в комплекте с первичным измерительным преобразователем DN 50 в прямоточном исполнении с аксиальными электродами (дополнительным индексом не обозначается), диапазон измерений от 0 % до 10 %, об. доля. Модификация выпускается с диапазонами измерения 0 % до 10 %, от 0 % до 30 %, от 0 % до 60 %, от 0 % до 100 %, об. доля, в комплекте с первичным измерительным преобразователем DN 50 и 80;

ВСН-2-50-60-01 - модификация в комплекте с первичным измерительным преобразователем DN 50 в угловом исполнении, диапазон измерений 0 % до 60 %, об. доля, (индекс модификации - 01). Модификация выпускается с диапазонами измерения от 0 % до 10 %, от 0 % до 30 %, от 0 % до 60%, от 0 % до 100 %, об. доля, в комплекте с первичным измерительным преобразователем DN 50 и 80;

ВСН-2-50-02 - модификация в комплекте с первичным измерительным преобразователем DN 50 и магнитоиндукционным датчиком в прямоточном исполнении в комплекте с магнитоиндукционным датчиком расходомера (индекс модификации - 02), адаптированная для работы в составе АГЗУ. Модификация выпускается с диапазоном измерения от 0 % до 100 %, об. доля, в комплекте с первичным измерительным преобразователем DN 50, 80 и 100;

ВСН-2-50-03 - модификация в комплекте с первичным измерительным преобразователем DN 50 в угловом исполнении, блок обработки без клавиатуры и индикации (индекс модификации - 03). Модификация выпускается с диапазоном измерения от 0 % до 100 %, об. доля, в комплекте с первичным измерительным преобразователем DN 50 и 80;

ВСН-2-ПП-150-100 - модификация в комплекте с первичным измерительным преобразователем DN 150, диапазон измерений от 0 % до 100 %, об. доля, первичный измерительный преобразователь в полнопоточном исполнении (ПП) с системой плоских электродов, электрическое поле которых охватывает сечение трубопровода. Модификация ПП выпускается с диапазонами измерения от 0 % до 10 %, от 0 % до 30 %, от 0 % до 60 %, от 0 % до 100 %, об. доля, в комплекте с первичным измерительным преобразователем DN 100, 150 и 200;

ВСН-2-КМ-50 - модификация в комплекте с первичным измерительным преобразователем DN 50, имеющая дополнительный узел оптического измерения. Модификация КМ выпускается с диапазоном измерения от 0 % до 100 %, об. доля, в комплекте с первичным измерительным преобразователем в угловом исполнении с DN 50 и 80.

По выбору заказчика влагомеры могут быть укомплектованы блоком обработки в исполнении с клавиатурой и индикацией, либо без клавиатуры и индикации.

Нанесение знака поверки на влагомер не предусмотрено.

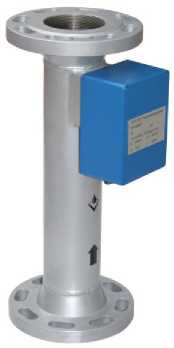

Рисунок 1 - Первичный измерительный преобразователь влагомеров ВСН-2-50 и ВСН-2-80 в прямоточном исполнении

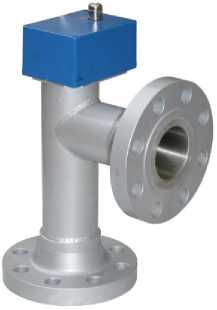

Рисунок 2 - Первичный измерительный преобразователь влагомеров ВСН-2-50-01 и ВСН-2-80-01 в угловом исполнении

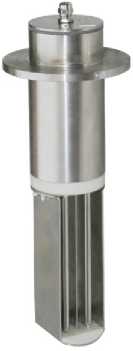

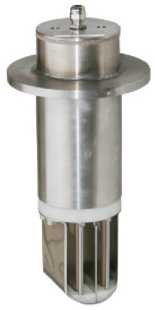

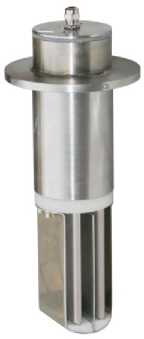

Рисунок 3 - Первичный измерительный преобразователь влагомеров ВСН-2-ПП-100, ВСН-2-ПП-150 и ВСН-2-ПП-200 в полнопоточном исполнении.

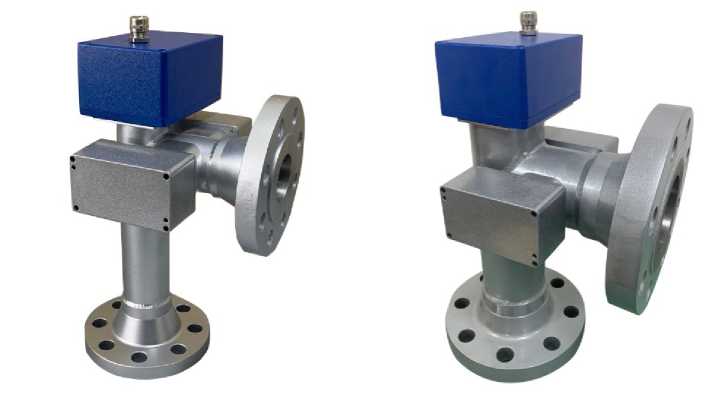

Рисунок 4 - Первичный измерительный преобразователь влагомеров ВСН-2-КМ-50 и ВСН-2-КМ-80 с применением комбинированного метода измерения.

Рисунок 6 - Исполнение блока обработки без клавиатуры и индикации

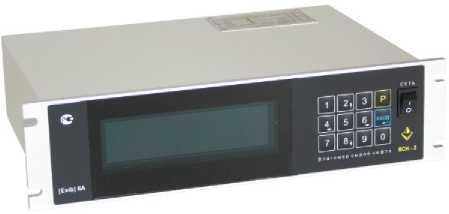

Рисунок 5 - Исполнение блока обработки с клавиатурой и индикацией

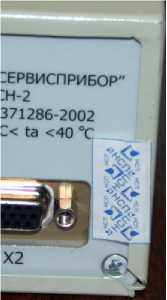

Рисунок 7 - Места пломбирования блока обработки влагомеров ВСН-2

является встроенным. Идентификационные данные встроенного программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой на корпусе блока обработки, не позволяющей без ее нарушения получить доступ к схеме прибора. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к калибровочным коэффициентам защищен посредством пароля.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Продолжение таблицы 3

наносится в верхней левой части лицевой панели блока обработки и на первом листе руководства по эксплуатации, посередине и выше на 40 мм наименования «Влагомер сырой нефти».

с блоком клавиатуры и индикации приведена в таблице 4, без блока клавиатуры и индикации приведена в таблице 5

Таблица 4 - Комплектность средства измерений с блоком клавиатуры и индикации

* только для модификаций для ВСН-2- ... -02

Таблица 5 - Комплектность средства измерений без блока клавиатуры и индикации

* только для модификаций для ВСН-2- ... -02

Методика (методы) измерений содержится в разделе 4.3 (или 5.3) руководства по эксплуатации ВСН-2.00.00.000РЭ

ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов»

ТУ 4318-002-43717286-2002 Влагомеры сырой нефти ВСН-2. Технические условия
