Наименование

ПО

Идентификационное наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

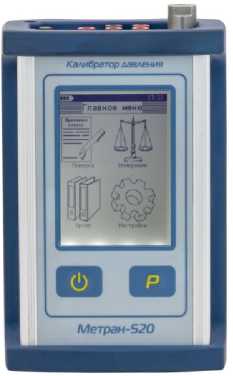

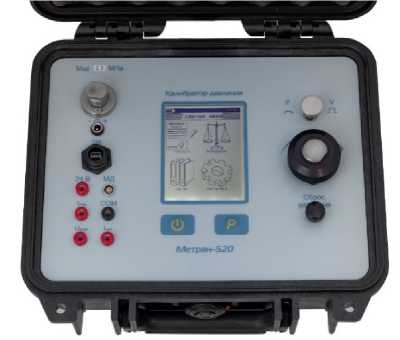

Калибратор портативного исполнения (модификация LCD) и калибратор кейсового исполнения

16_0101_200_00

1

3ED68029

CRC32

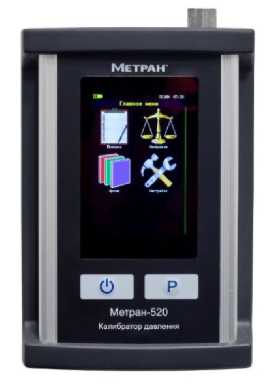

Калибратор портативного исполнения (модификация TFT)

16_0101_400_00

не ниже v.2.0.1.1

-

-

«Поверка СИД»

S erviceApplicati on. Loader.exe

не ниже v.2.3

-

-

Диапазоны измерений давления

Формы выражения погрешности

Пределы допускаемой основной погрешности в зависимости от кода погрешности, не более

D

E

F

G

от 0 % до 30 % ВПИ

Y

±0,012 % ВПИ

±0,015 % ВПИ

±0,018 % ВПИ

±0,03 % ВПИ

от 30 % до 100 % ВПИ

6

±0,04 % ИВ

±0,05 % ИВ

±0,06 % ИВ

±0,1 % ИВ

Код погрешности

Наименование

Пределы допускаемой абсолютной основной погрешности, Л, не более

1

В режиме измерений

Ток, мА

±(0,0075 % ИВ+0,0005 мА)*

Напряжение, В

от 0 до 5

±(0,02 % ИВ+0,0001 В)

от 0 до 50

±(0,04 % ИВ+0,002 В)

В режиме воспроизведения

Ток, мА

±(0,02 % ИВ+0,001 мА)

Код погрешности

Наименование

Пределы допускаемой абсолютной основной погрешности, Л, не более

2

В режиме измерений

Ток, мА

±(0,015 % ИВ+0,001 мА)*

Напряжение, В

от 0 до 5

±(0,02 % ИВ+0,0002 В)

от 0 до 50

±(0,04 % ИВ+0,002 В)

В режиме воспроизведения

Ток, мА

±(0,02 % ИВ+0,001 мА)

Примечания:

• 1  ИВ - значение измеряемой (воспроизводимой) величины.

• 2 В режиме воспроизведения силы постоянного тока допускается подключать калибраторы по схеме питания от собственного источника тока или по схеме включения в токовую петлю с внешним блоком питания.

• 3 Калибратор имеет 6 десятичных разрядов индикации.

• 4 Л - пределы допускаемой абсолютной основной погрешности.

* пределы допускаемой основной погрешности в диапазоне температур от плюс 10 °С до плюс

35 °С.

Код модуля давления

Предельнодопустимое давление, МПа

Диапазоны измерений, МПа

Калибратор портативного исполнения (модификация

LCD)

Калибратор кейсового исполнения

Калибратор портативного исполнения (модификация TFT)

Встроенные модули давления-раз

ряжения

D160K

D160K

1

0,22

от -0,1 до +0,16

D1M

D1M

2

1,4

от -0,1 до +1,0

-

D2,5M

-

3,5

от -0,1 до +2,5

Встроенные модули абсолютного давления

А250К

А250К

3

0,3

от 0 до 0,25

A1M

AIM

4

1,4

от 0 до 1,0

-

A2,5M

-

3,5

от 0 до 2,5

Метрологические и технические характеристики внешних модулей давления эталонных Метран-518, при работе в комплекте с Метран-520, в соответствии с описанием типа на модули давления эталонные Метран-518.

Наименование характеристик

Портативное исполнение

Кейсовое исполнение

Диапазон измерений и воспроизведения силы постоянного тока, мА

от 0 до 22

Диапазоны измерений напряжения постоянного тока, В

от 0 до 5; от 0 до 50

Наименование характеристик

Портативное исполнение

Кейсовое исполнение

Пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающего воздуха от минус 10 °С до плюс 50 °С на каждые 10 °С от температуры 20 °С, %:

• - в режиме измерений давления (кроме диапазона температуры окружающей среды (20±2) °С);

• - в режимах измерений напряжения постоянного тока и воспроизведения силы постоянного тока

±0,5-5; ±0,5-у

±0,5-Д

Пределы допускаемой дополнительной погрешности в режиме измерений силы постоянного тока в диапазоне температур от минус 10 °С до плюс 10 °С и от плюс 35 °С до плюс 50 °С на каждые 10 °С, %

±0,5-Д

Рабочие диапазоны встроенного источника создания давления, МПа

-

от -0,08 до +0,16; от -0,08 до +1;

от -0,08 до +2,5

Нормальные условия измерений:

• - температура окружающей среды, °С

• - атмосферное давление, кПа

• - относительная влажность, %, не более

от +18 до +22

от 84 до 106

80

Наименование характеристик

Портативное исполнение

Кейсовое исполнение

Мощность, потребляемая калибратором от блока

5,5

5,5

25

питания, Вт, не более

Степень защиты от воды и пыли

IP54

Устойчивость к воздействию синусоидальной

N1

вибрации по ГОСТ Р 52931-2008, группа

N1

Прочность в транспортной таре:

- к ударам со значением пикового ударного уско-

рения 98 м/с², длительностью ударного импульса

1000±10

16 мс, число ударов

- к вибрации по ГОСТ Р 52931-2008, раздел 5,

F3

группа

Максимальная влажность окружающего воздуха

95±3

в транспортной таре при температуре 35 °С, %

Диапазон температур   при транспортиро-

от -25 до +55

вании, °С

Масса калибраторов без внешних источников и

модулей давления, кг, не более:

калибратор без встроенного модуля давления

1,1

-

калибратор со встроенным модулем давления

1,4

-

калибратор со встроенными модулем и источни-

2,0

4,5

ком создания давления

блок питания

0,3

0,4

присоединительные элементы

0,4

0,4

Наименование характеристик

Портативное исполнение

Кейсовое исполнение

Габаритные размеры калибратора (длина ^х ширина ^х высота), мм, не более

210^х125^х75

280x250x120

Средний срок службы, лет

8

Средняя наработка на отказ, ч

8000

Условия эксплуатации:

температура окружающего воздуха, °С

от -10 до +50

атмосферное давление, кПа

от 84 до 106

относительная влажность воздуха при температуре 35 °С, %

до 80

Наименование

Обозначение

Кол-во

Примечание

Калибратор давления Метран-520

16.0101.200.00

_*

* 1 шт. при заказе портативного исполнения, модификация LCD

16.0101.300.00

_*

* 1 шт. при заказе кейсового исполнения

16.0101.400.00

_*

* 1 шт. при заказе портативного исполнения, модификация TFT

Электрический кабель подключения поверяемого прибора

1

Электрический кабель USB

1

Блок питания

1

В зависимости от исполнения

ПО «Поверка СИД» и Руководство пользователя на ПО (компакт-диск)

1

Сумка

1

Модуль давления эталонный Мет-ран-518

_*

* По заказу

Электрический кабель подключения модуля давления

1

Источник создания давления

*

* По заказу

Комплект монтажных частей

16.0101.002.00

1

В зависимости от исполнения калибратора

16.0101.002.00-01

16.0101.002.02

Калибратор давления Метран-520 Руководство по эксплуатации

16.0101.000.00 РЭ

_*

* 1 шт. при заказе портативного исполнения, модификация LCD или кейсового исполнения

Калибратор давления Метран-520 Руководство по эксплуатации

16.0101.000.00-01 РЭ

_*

* 1 шт. при заказе портативного исполнения, модификация TFT

Калибраторы давления Метран-520 Методика поверки

16.0101.000.00 МИ с

изменением № 1

1

Наименование

Обозначение

Кол-во

Примечание

Калибратор давления Метран-520 Паспорт

16.0101.000.00 ПС

_*

* 1 шт при заказе портативного исполнения, модификация LCD или кейсового исполнения

Калибратор давления Метран-520 Паспорт

16.0101.000.00-01 ПС

*

* 1 шт. при заказе портативного исполнения, модификация TFT

№

п/п

Наименование типа

Обозначение

типа

Регистрационный номер в ФИФ

Изготовитель

Место осуществления деятельности Изготовителя

Заявитель

Прежний адрес

Новый адрес

1

2

3

4

5

6

7

8

1.

Калибраторы давления

Метран-520

54880-13

Акционерное общество «Промышленная группа «Метран»

(АО «ПГ «Метран»), г. Челябинск

г. Челябинск, Комсомольский

проспект, 29

г. Челябинск, Новоградский проспект, 15

АО «ПГ «Метран», г. Челябинск
