Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «21» августа 2018 г. №1743

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Амперметры и вольтметры цифровые Ф1762-АД

Назначение средства измерений

Амперметры и вольтметры цифровые Ф1762-АД (далее по тексту - приборы) предназначены для измерений тока и напряжения в цепях постоянного тока, в том числе в составе измерительных устройств с преобразователями различных электрических и неэлектрических величин в унифицированный сигнал силы или напряжения постоянного тока, а также для сигнализации об отклонении значений измеряемой величины от заданной зоны регулирования.

Описание средства измерений

Принцип действия приборов основан на преобразовании входных аналоговых сигналов в код, значение которого пропорционально входному сигналу. Код запоминается в регистре памяти, дешифруется в код управления отсчётным устройством и отображается на цифровом индикаторном устройстве и в виде положения светодиодного указателя на шкале приборов Ф1762.7-АД, Ф1762.8-АД,

Приборы модификаций представляют собой щитовые электронные приборы, которые могут устанавливаться на щитах и в пультах под углом к горизонту.

Приборы выполнены в металлических корпусах из профильного материала, передней металлической рамки и задней металлической панели. Приборы имеет съёмную пластмассовую рамку, позволяющую производить замену шкалы пользователем без нарушения пломбы.

На задней панели прибора находятся: соединители для подключения напряжения питания и входного сигнала; соединитель для подключения интерфейсных сигналов «RS-485»; соединители для подключения выходных сигналов реле (Ф1762.7-АД, Ф1762.8-АД, клемма для заземления прибора.

На лицевой панели приборов Ф1762-АД находится цифровое индикаторное устройство. Приборы модификации Ф1762.7-АД, Ф1762.8-АД, дополнительно имеют дискретно-аналоговое светодиодное индикаторное устройство со шкалой, отградуированной в соответствии с заказом. Количество дискретных положений указателя: 23 - для приборов Ф1762.7-АД, 61 - для приборов Ф1762.8-АД .

Цвет цифровой индикации в зависимости от заказа красный, зеленый или желтый. Указатель дискретно-аналогового отсчета представляет собой светящийся столбик, состоящий из включенных друг за другом светодиодов. Считывание показаний производится по концу светящегося столбика, который перемещается прямолинейно в горизонтальном или вертикальном направлении или по дуге.

Приборы модификации Ф1762.7-АД, Ф1762.8-АД имеют до четырех уставок, то есть до пяти зон сигнализации, кроме того, приборы Ф1762.8-АД имеют четыре реле. В приборах, работающих как показывающие и сигнализирующие, указатель может быть двухцветным (зеленый цвет - «Норма», красный - «Авария») или трехцветным (зеленый цвет - «Норма», желтый - «Предупреждение», красный - «Авария». При изменении положения указателя относительно той или иной уставки изменяется цвет его свечения. Задание и изменение уставок (зон сигнализации) и параметров приборов производится в соответствии с РЭ с помощью компьютера, подключаемого к специальному разъему. Дискретность задания уставок равна одной единице младшего разряда цифрового индикатора.

В приборах предусмотрена световая сигнализация: при превышении входным сигналом более, чем на 0,5 % конечного значения максимального диапазона показаний и более, чем на 5 % конечного значения установленного диапазона показаний; об обрыве входной цепи в приборах, имеющих диапазоны измерений от 2 до 10 В и от 4 до 20 мА, кроме того, в приборах предусмотрена защита: от неправильного включения полярности напряжения питания и входного сигнала; от превышения напряжения питания (до 36 В).

Для связи с компьютером системы контроля и регулирования приборы имеют последовательный интерфейс типа RS-485.

В зависимости от варианта исполнения приборы имеют следующие обозначения:

- «ОИАЭ» - оборудование, поставляемое на объекты использования атомной энергии, с приемкой ОТК и приемкой Представителя уполномоченной организации Заказчика;

- «ОП» - приборы, поставляемое на общепромышленные объекты, с приемкой ОТК.

При заказе приборов и индикаторов и записи в документации другой продукции, в которой они могут быть применены, необходимо указать:

- условное обозначение заказа прибора или индикатора;

-тип прибора или индикатора

- диапазон измерений по входному сигналу;

- диапазон показаний прибора и наименование физической величины входного сигнала;

- цвет цифровой индикации;

- цветовое решение передней рамки и лицевой панели;

- цвет подсветки шкалы (для Ф1762.8-АД и ЦИ1762.8-АД);

- вид упаковки (если она влагозащитная);

- исполнение («ОИАЭ» или «ОП»);

- вид приёмки (ОТК или Представитель СО);

- класс безопасности;

- климатическое исполнение (ТВ 4.1 или УХЛ 4.1);

- тип щита (панельный или мозаичный);

- толщину щита;

- обозначение настоящих технических условий

Условное обозначение заказа приборов:

Ф1762.3- АД - Х - Х - Х - X

тип прибора:

  • 1 - вольтметр до 10 В;

  • 2 - вольтметр до 1 В;

  • 3 - амперметр до 20 мА.

Цвет индикатора: _____________________

  • 1 - красный;

  • 2 - зеленый;

  • 3 - желтый.

Цвет рамки:      __________________________

  • 1 - белый;

  • 2 - серый;

  • 3 - черный.

Толщина щита:    ---------------------------

  • 1 - 1,5 - 2 мм;

  • 2 - 3, 4 мм;

  • 3 - 5 мм;

  • 4 - 7,5 мм

  • 5 - 14 мм;

  • 6 - 26 мм;

  • 7 - 50 мм;

  • 8 - по заказу.

Ф1762.5- АД -Х_- Х - Х - X

тип прибора:

  • 1 - вольтметр до 10 В;

  • 2 - вольтметр до 1 В;

  • 3 - амперметр до 20 мА.

Цвет индикатора:

  • 1 - красный;

  • 2 - зеленый;

  • 3 - желтый.

Цвет рамки:

  • 1 - белый;

  • 2 - серый;

  • 3 - черный.

Толщина щита:

  • 1 - 1 - 2,5 мм;

  • 2 - 3 - 5 мм;

  • 3 - 7,5 мм

  • 4 - 14 мм;

  • 5 - 26 мм;

  • 6 - 50 мм;

  • 7 - по заказу.

Ф1762.6- АД - Х - Х - Х - X

тип прибора:      -------------------

  • 1 - вольтметр до 10 В;

  • 2 - вольтметр до 1 В;

  • 3 - амперметр до 20 мА.

Цвет индикатора:    --------------------

  • 1 - красный;

  • 2 - зеленый;

  • 3 - желтый.

Цвет рамки:

  • 1 - белый;

  • 2 - серый;

  • 3 - черный.

Толщина щита:

  • 1 - 1 - 2,5 мм;

  • 2 - 3 - 5 мм;

  • 3 - 7,5 мм

  • 4 - 14 мм;

  • 5 - 26 мм;

  • 6 - 50 мм;

  • 7 - по заказу.

Ф1762.7- АД - Х- Х - Х - X

тип прибора:       -------------------1

  • 1 - вольтметр до 10 В;

  • 2 - вольтметр до 1 В;

  • 3 - амперметр до 20 мА.

Цвет индикатора: --------------------

  • 1 - красный;

  • 2 - зеленый;

  • 3 - желтый.

Цвет рамки:    ----------------------------

  • 1 - белый;

  • 2 - серый;

  • 3 - черный.

Толщина щита:

  • 1 - 1 - 2,5 мм;

  • 2 - 3 - 5 мм;

  • 3 - 7,5 мм

  • 4 - 14 мм;

  • 5 - 26 мм;

  • 6 - 50 мм;

  • 7 - по заказу.

Ф1762.8- АД - Х - Х- Х - Х - X - ХХ

тип прибора:      -------------------

  • 1 - вольтметр до 10 В;

  • 2 - вольтметр до 1 В;

  • 3 - амперметр до 20 мА.

Подсветка шкалы:      ----------------

0 - отсутствует;

  • 1 - белая;

  • 2 - синяя.

Цвет индикатора:    _______________________

  • 1 - красный;

  • 2 - зеленый;

  • 3 - желтый.

Цвет рамки: ________________________________

  • 1 - белый;

  • 2 - серый;

  • 3 - черный.

Толщина щита: -------------------------------

  • 1 - 1-2 мм;

  • 2 - 3 - 5 мм;

  • 3 - 7,5 мм ;

  • 4 - 14 мм;

5- 26 мм;

  • 6 - 50 мм;

  • 7 - по заказу.

Тип дискретно-аналоговой индикации: -------------------

1Х - со стандартным размером дискреты;

  • 1 ряд ( ширина 5 мм);

2Х - с увеличенным размером дискреты;

  • 2 ряда ( ширина 10 мм);

Выходные устройства (реле): ----------------------------

Х0 - без реле;

Х1 - с реле;

Пример записи при заказе:

«Вольтметр Ф1762.7-АД-1-2-3-2, 2-10 В, шкала 0-800 кПа, индикация зеленная, рамка чёрная, панель белая, упаковка влагозащитная, исполнение «ОП», толщина щита - 5 мм, тип ячейки щита - DIN, ТУ 4389-0161-05755097-2001».

Фотографии общего вида:

Приказ Росстандарта №1743 от 21.08.2018, https://oei-analitika.ru
Приказ Росстандарта №1743 от 21.08.2018, https://oei-analitika.ru

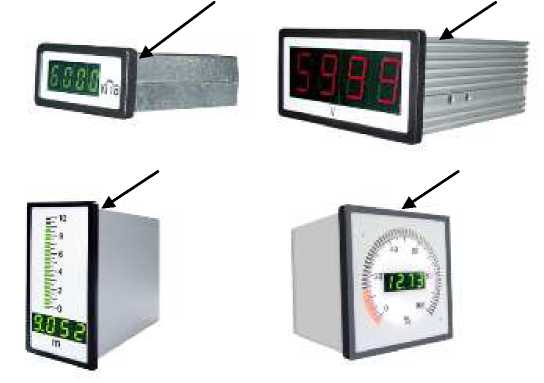

Рисунок 1 - Общий вид амперметров и вольтметров цифровых Ф1762-АД

Знак поверки наносят на корпус приборов, как показано на рисунке 1.

Программное обеспечение

В приборах установленное ПО внутренней постоянной памяти микроконтроллера. ПО осуществляет функции сбора, обработки, отображения и передачи измеренных данных.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Влияние ПО учтено при нормировании МХ.

Идентификационные данные программного обеспечения приборов Ф1762-АД представлены в таблице 1

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

(модификация СИ/значение)

Идентификационные наименование ПО:

Ф1762.3-АД-1

1762 3 1 new.s19

Ф1762.3-АД-2

1762 3 2 new.s19

Ф1762.3-АД-3

1762 3 3 new.s19

Ф1762.5-АД-1

1762 5 1 new.s19

Ф1762.5-АД-2

1762 5 2 new.s19

Ф1762.5-АД-3

1762 5 3 new.s19

Ф1762.6-АД-1

1762 6 1 new.s19

Ф1762.6-АД-2

1762 6 2 new.s19

Ф1762.6-АД-3

1762 6 3 new.s19

Ф1762.7-АД-1

1762 7 1 new.s19

Ф1762.7-АД-2

1762 7 2 new.s19

Ф1762.7-АД-3

1762 7 3 new.s19

Ф1762.8-АД-1

1762 8 1 new.s19

Ф1762.8-АД-2

1762 8 2 new.s19

Ф1762.8-АД-3

1762 8 3 new.s19

Идентификационные данные (признаки)

Значение

(модификация СИ/значение)

Номер версии (идентификационный номер) ПО, не ниже

Ф1762.3-АД-1

Версия v.1

Ф1762.3-АД-2

Версия v.2

Ф1762.3-АД-3

Версия v.3

Ф1762.5-АД-1

Версия v.1

Ф1762.5-АД-2

Версия v.2

Ф1762.5-АД-3

Версия v.3

Ф1762.6-АД-1

Версия v.1

Ф1762.6-АД-2

Версия v.2

Ф1762.6-АД-3

Версия v.3

Ф1762.7-АД-1

Версия v.1

Ф1762.7-АД-2

Версия v.2

Ф1762.7-АД-3

Версия v.3

Ф1762.8-АД-1

Версия v.1

Ф1762.8-АД-2

Версия v.2

Ф1762.8-АД-3

Версия v.3

Цифровой идентификатор ПО*

Ф1762.3-АД-1

0x1f36

Ф1762.3-АД-2

0x0363

Ф1762.3-АД-3

0xB1EA

Ф1762.5-АД-1

0x2F63

Ф1762.5-АД-2

0x079A

Ф1762.5-АД-3

0x6B5E

Ф1762.6-АД-1

0x7F73

Ф1762.6-АД-2

0x05D2

Ф1762.6-АД-3

0x86F4

Ф1762.7-АД-1

0x3DCD

Ф1762.7-АД-2

0xD5AD

Ф1762.7-АД-3

0xDC8C9

Ф1762.8-АД-1

0x6632

Ф1762.8-АД-2

0x7BF1

Ф1762.8-АД-3

0x4B15

Алгоритм вычисления цифрового идентификатора ПО

CRC16, полином 0x8005, начальное значение 0xFFFF

*-контрольные суммы указаны для версий приведенных в таблице

Метрологические и технические характеристики

Диапазоны измерений, максимальные диапазоны показаний, пределы допускаемых основной и дополнительной приведенных погрешностей в процентах от диапазона измерений приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Группа

Модификация и исполнение по группам

Диапазон измерений входных сигналов

1

Ф1762.3-АД-1 Ф1762.5-АД-1

Ф1762.6-АД-1 Ф1762.7-АД-1

Ф1762.8-АД-1

от 0 до 10 В от -10 до 10 В

от 2 до 10 В

Группа

Модификация и исполнение по группам

Диапазон измерений входных сигналов

2

Ф1762.3-АД-2 Ф1762.5-АД-2

Ф1762.6-АД-2 Ф1762.7-АД-2

Ф1762.8-АД-2

от 0 до 75 мВ от -75 до 75 мВ от 0 до 200 мВ от -200 до 200 мВ от 0 до 1 В; от -1 до 1 В

3

Ф1762.3-АД-3 Ф1762.5-АД-3

Ф1762.6-АД-3 Ф1762.7-АД-3

Ф1762.8-АД-3

от 0 до 5 мА

от -5 до 5 мА от 0 до 20 мА от -20 до 20 мА

от 4 до 20 мА

Примечание - Диапазоны измерений входного сигнала внутри каждой группы могут изменяться потребителем при настройке прибора

Таблица 3 - Метрологические характеристики

Модификация и исполнение по группам

Максимальный диапазон показаний по цифровому отсчёту

Диапазон измерений

Пределы допускаемой основной приведённой погрешности, %

Пределы допускаемой дополнительной приведенной погрешности на 10 °С, %

по цифровому отсчёту

по дискретно-аналоговому отсчёту

Ф1762.3-АД-1

Ф1762.3-АД-2

Ф1762.5-АД-1

Ф1762.5-АД-2

от - 999 до

9999

от 0 до 10 В

от -10 до 10 В от 2 до 10 В

от 0 до 75 мВ от -75 до 75 мВ от 0 до 200 мВ от -200 до 200 мВ от 0 до 1 В от -1 до 1 В

±0,1*

-

±0,05

Ф1762.6-АД-1

Ф1762.6-АД-2

от - 9999 до

9999

Ф1762.7-АД-1

Ф1762.7-АД-2

от - 999 до

9999

от 0 до 10 В

от -10 до 10 В от 2 до 10 В

от 0 до 75 мВ от -75 до 75 мВ от 0 до 200 мВ от -200 до 200 мВ от 0 до 1 В от -1 до 1 В

±0,1*

±2,5

±0,05

Ф1762.8-АД-1

Ф1762.8-АД-2

±1,5

Ф1762.3-АД-3

Ф1762.5-АД-3

от - 999 до

9999

от 0 до 5 мА от -5 до 5 мА от 0 до 20 мА от -20 до 20 мА

от 4 до 20 мА

±0,2*

-

±0,1

Ф1762.6-АД-3

от - 9999 до

9999

Ф1762.7-АД-3

от - 999 до

9999

±2,5

Ф1762.8-АД-3

±1,5

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением влажности от нормальной до 98 % при температуре 35 °С в течение 6 ч, равны пределам допускаемой основной приведённой погрешности по цифровому отсчету «*» - При иных диапазонах показаний пределы допускаемой основной приведенной погрешности по цифровому отсчету в процентах определяются по формулам:

±(0,05 + аМ) - для приборов Ф1762.3-АД-1, Ф1762.3-АД-2, Ф1762.5-АД-1, Ф1762.5-АД-2, Ф1762.6-АД-1, Ф1762.6-АД-2, Ф1762.7-АД-1, Ф1762.7-АД-2, Ф1762.8-АД-1, Ф1762.8-АД-2,

±(0,1 + аМ) - для приборов Ф1762.3-АД-3, Ф1762.5-АД-3, Ф1762.6-АД-3, Ф1762.7-АД-3, Ф1762.8-АД-3,

где аМ - дополнительная погрешность масштабирования, определяемая по

формуле:

1,2q

а =    л

м n -N 100 %, кн

где q - значение младшего разряда;

NK - конечное значение диапазона показаний прибора; NH - начальное значение диапазона показаний прибора.

Таблица 4 - Основные технические характеристики

Напряжение питания постоянного тока, В:

24±4

Мощность, потребляемая приборами, Вт, не более:

- Ф1762.3-АД

3

- Ф1762.5-АД

3

- Ф1762.6-АД

3

- Ф1762.7-АД

3

- Ф1762.8-АД

6

Габаритные размеры, мм, не более:

- Ф1762.3-АД

50 х 25 х 93

- Ф1762.5-АД

100 х 50 х 129

- Ф1762.6-АД

100 х 50 х 129

- Ф1762.7-АД

50 х 100 х 129

- Ф1762.8-АД

100 х 100 х 83

Масса, кг, не более:

- Ф1762.3-АД

0,2

- Ф1762.5-АД

0,4

- Ф1762.6-АД

0,4

- Ф1762.7-АД

0,4

- Ф1762.8-АД

0,6

Средняя наработка на отказ, ч:

150000

Средний срок службы, лет:

10

Приборы являются стойкими к воздействию следующих внешних механических факторов:

  • - синусоидальная вибрация в диапазоне частот от 0,5 до 100 Гц с амплитудой ускорения 80 м/с2;

  • - удары многократного действия с амплитудой ускорения 140 м/с2 при длительности

импульса ускорения в интервале от 2 до 20 мс

Приборы являются стойкими к воздействию землетрясения с интенсивностью 8 баллов при

уровне установки над нулевой отметкой не более 25 м или при землетрясении

в 7 баллов при

уровне установки над нулевой отметкой не более 40 м в соответствии с требованиями

ГОСТ 17516.1-90

Приборы по устойчивости к помехам (по электромагнитной совместимости) удовлетворяют требованиям в соответствии с IV группой исполнения по ГОСТ Р 50746-2000; критерий качества функционирования А.

Уровень индустриальных радиопомех, создаваемых приборами не превышает значений, установленных для оборудования класса Б по ГОСТ Р 51318.22-2006.

Рабочие условия эксплуатации:

от -10 до +50, +55 оС -периодически в течение 6 ч;

98 - периодически в течение 6 ч; от 84 до 106,7

- температура окружающего воздуха, °С

  • - относительная влажность при температуре

35 оС, %, не более

  • - атмосферное давление, кПа

Таблица 5- Дополнительные технические характеристики

Прибор

Толщина щита, мм

№ скобы

Ф1762.3-АД

1,5 - 2

8ПА.141.357-05

3 - 5

8ПА.141.357-04

7,5

8ПА.141.357-17

14

8ПА.141.357-07

26

8ПА.141.357-10

50

8ПА.141.357-02

Ф1762.5-АД, Ф1762.6-АД,

Ф1762.7-АД

1 - 2,5

8ПА.141.402-02

3 - 5

8ПА.141.402

7,5

8ПА.141.359-04

14

8ПА.141.396-01

26

8ПА.141.396-03

50

8ПА.141.396

Ф1762.8-АД

1 - 2

8ПА.141.431

3 - 5

8ПА. 141.400

7,5

8ПА.141.400-06

14

8ПА.141.400-01

50

8ПА.141.395

Знак утверждения типа

наносят на табличку прибора методом пьезоструйной печати, на титульный лист руководства по эксплуатации и паспорт - типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность приборов

Наименование

Обозначение

Количество

прибор и/или индикатор (в зависимости от заказа)

1 шт

для Ф1762.5-АД, Ф1762.6-АД, Ф1762.7-АД винт М4х8

2 шт.

для Ф1762.8-АД винт М4х8

3 шт.

для Ф1762.8-АД/1 винт М4х8

5 шт.

для Ф1762.3-АД:

винт М4х8 для щита 5 мм

винт М4х10 для щита 1,5-2 мм, 3 мм, 4 мм, 14 мм, 26 мм, 50 мм

  • - шайба 465 Г (для всех, кроме Ф1762.8-АД)

  • - шайба 465 Г (для Ф1762.8-АД)

  • - розетка «Wago 733-102» (для приборов Ф1762.3-АД)

  • - скоба

2 шт.

2 шт.

2 шт.

4 шт.

1 шт.

2 шт.*

Наименование

Обозначение

Количество

руководство по эксплуатации (РЭ)

1 экз.

CD-диск с программой настройки приборов

1 шт.

паспорт

1 экз.

план качества

1 экз.**

* - Номер скобы указан в таблице 5.

** - При поставке приборов на ОИАЭ по 2 и 3 классу безопасности по одному экземпляру плана качества на партию приборов, при поставке приборов по 4 классу безопасности -наличие плана качества в соответствии с условиями договора на поставку.

Поверка

осуществляется по документам 3ПА.399.149 РЭ «Амперметры и вольтметры цифровые Ф1762.3-АД, Ф1762.5-АД и Ф1760.6-АД. Руководство по эксплуатации», раздел 6 «Методика поверки»; 3ПА.399.133 РЭ «Амперметры и вольтметры цифровые Ф1762.7-АД. Руководство по эксплуатации», раздел 6 «Методика поверки»; 3ПА.399.158 РЭ «Амперметры и вольтметры цифровые Ф1762.8-АД. Руководство по эксплуатации», раздел 6 «Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2013г.

Основные средства поверки:

калибратор программируемый П320, диапазоны измерений от 1-10-5 до 1-103 В, от 1-10-6 до 1-102 мА, погрешность ±0,01 %. (регистрационный номер в Федеральном информационном фонде 7493-79)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус приборов.

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам цифровым Ф1762-АД

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ОПБ-88/97 (ПНАЭ Г-01-011-97) Общие положения безопасности атомных станций

СТО 1.1.1.07.001.0675 - 2008 Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования

ТУ 4389-0161-05755097-2001 Амперметры и вольтметры цифровые Ф1762-АД. Технические условия

Изготовитель

Акционерное общество «Приборостроительный завод «ВИБРАТОР»

(АО «Приборостроительный завод «ВИБРАТОР»)

ИНН 7813028750

Адрес: 194292, г. Санкт-Петербург, 2 Верхний переулок, д.5 лит. А

Телефон/факс: 517-98-83 / 517-99-55

E-mail: kildiyarov@vibrator.spb.ru

Web-сайт: www.vbrspb.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр.19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

21 августа 2018 г.                                              №    1743

Москва

О внесении изменений в описание типа на амперметры и вольтметры цифровые Ф1762-АД

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «Приборостроительный завод «ВИБРАТОР» от 29 июня 2018 г. № 87/44 приказываю:

  • 1. Внести изменения в описание типа на амперметры и вольтметры цифровые Ф1762-АД, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 24760-13, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

г                            X

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC0UE780DAE0071B1B53CO41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

<________________________________/




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
