ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты с номинальным напряжением би 10 кВ с неэффективно заземленной нейтралью.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения НАЛИ-НТЗ-6, НАЛИ-НТЗ-10 - трехфазные, антирезонансные, электромагнитные, с литой изоляцией, с возможностью контроля изоляции сети.

Трансформаторы выпускаются в виде двух модификаций, отличающихся рабочим напряжением.

Трансформаторы изготавливаются в виде опорной конструкции. Выводы первичной обмотки «А», «В», «С» расположены на верхней поверхности трансформатора. Заземляемый вывод «X» и выводы вторичных обмотки расположены в нижней части трансформатора. Также трансформаторы имеют ряд конструктивных исполнений без предохранительных устройств, со съёмными предохранительными устройствами и со встроенными предохранителями с рабочим напряжением до 10 кВ и током срабатывания 0,5 - 0,8 А.

Активная часть трансформатора состоит из двух трансформаторов, залитых в одном корпусе. Первый трансформатор - трансформатор прямой последовательности (ТПП) -трехфазный трехстержневой, второй - трансформатор нулевой последовательности (ТИП) -однофазный двухстержневой.

Выводы вторичных обмоток трансформаторов выполнены в виде винтов Мб и расположены в нижней части. Для защиты от несанкционированного доступа к выводам вторичных обмоток предусмотрена прозрачная крышка с возможностью пломбирования.

Корпус трансформаторов выполнен в виде блока, отлитого из компаунда на основе эпоксидной смолы, обеспечивающем главную изоляцию и защиту обмоток от климатических и механических воздействий.

На боковой стенке корпуса трансформаторов размещена табличка технических данных.

На опорных швеллерах, образующих установочную раму трансформатора, имеются четыре отверстия диаметром 14 мм, предназначенные для крепления трансформатора в ячейке комплектного распределительного устройства (КРУ(Н)) или на месте установки.

Трансформаторы предназначены для установки в шкафы КРУ(Н) и другие электроустановки и являются комплектующими изделиями.

Рабочее положение трансформаторов в пространстве - любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям. Допускается замена предохранительных устройств в случае их срабатывания.

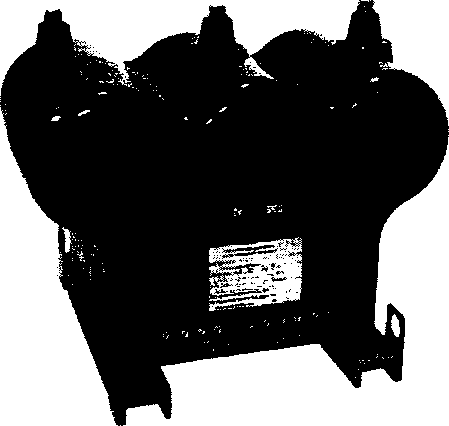

Рисунок 1 - Общий вид трансформаторов напряжения НАЛИ-НТЗ-б(Ю)

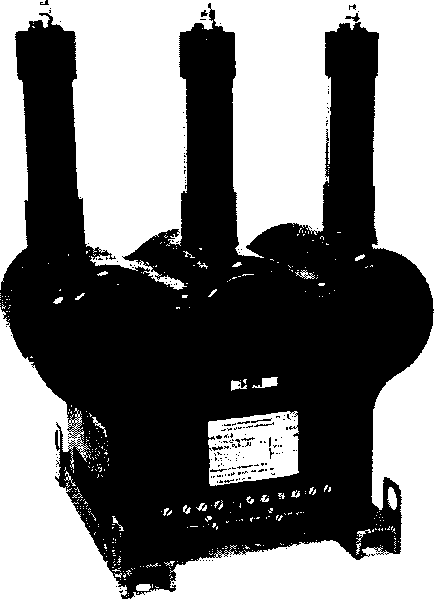

Рисунок 2 - Общий вид трансформаторов напряжения НАЛИ-НТЗ-6(10)-01 с предохранительными устройствами

Рисунок 3 - Общий вид трансформаторов напряжения НАЛИ-НТЗ-6(10)-04(-07)

Таблица 1 - Метрологические и технические характеристики трансформаторов напряжения НАЛИ-НТЗ-6, НАЛИ-НТЗ-10

наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 2 - Комплектность средства измерений

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (регистрационный номер в Федеральном информационном фонде № 46942-11), прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок MP3 025 (регистрационный номер в Федеральном информационном фонде № 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

приведены в эксплуатационном документе.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1 Л/3 до 750Л/3 кВ

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

ТУ 3414-010-30425794-2014 Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ-6, НАЛИ-НТЗ-10. Технические условия
