№1297 от 12.07.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 260029
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1297 от 12.07.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
12 июля 2021 г.
№ 1297
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему
приказу.
2. Утвердить измененное описание типа средств измерений, прилагаемое
к настоящему приказу.
3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Федерации от ze августа z02u г. J№ 29ио.
Подлинник электронного документа, подписанного ЭП,
4. Контроль за испол

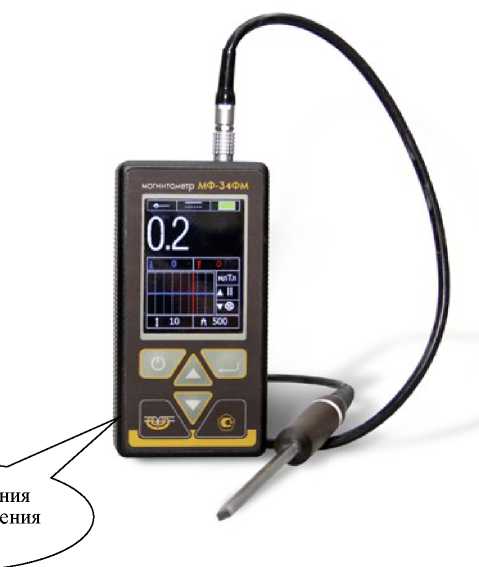

Рисунок 1 - Общий вид магнитометров
пломба
пломба

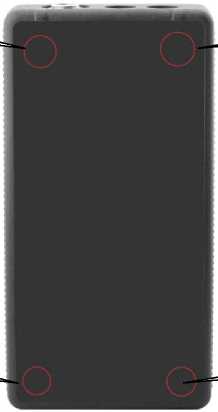

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений магнитной индукции постоянного, переменного и импульсного магнитного поля (для преобразователей П-1М и П-1С), мТл |
от 1 до 300 |
|
Диапазон измерений дифференциального значения магнитной индукции постоянного магнитного поля (для преобразователя Г-2С), мкТл |
от 3 до 2000 |
|
Диапазон частот при измерении магнитной индукции переменного магнитного поля (для преобразователей П-1М и П-1С), Гц |
от 0,2 до 100 |
|
Длительность импульса при измерении амплитудного значения магнитной индукции импульсного магнитного поля, мс |
от 5 до 2500 |
|
Дискретность измерений:
|
1 1 |
|
Пределы допускаемой абсолютной погрешности измерений (для преобразователей П-1М и П-1С), мТл:
|
±(0,03<В* + 2) ±(0,1-В + 3) ±(0,1<В + 3) |
|
Пределы допускаемой абсолютной погрешности измерений дифференциального значения магнитной индукции постоянного магнитного поля (для преобразователей Г-2С), мкТл |
±(0,05-В+2) |
|
Базовое расстояние преобразователя Г-2С, мм |
20±1 |
|
* В - измеренное значение магнитной индукции: для преобразователей П-1М и П-1С, мТл; для преобразователя Г-2С, мкТл | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - электронного блока (длина х ширина х высота) |
130 х 66 х 24 |
|
- преобразователей (диаметр х длина) |
16 х 326 |
|
Размеры рабочей части, мм, не более: - преобразователя П-1М (ширина х высота х длина) |
6,5 х 4 х 200 |
|
- преобразователя П-1С (диаметр х длина) |
9 х 200 |
|
- преобразователя Г-2С (диаметр х длина) |
6,5 х 200 |
|
Масса электронного блока, кг, не более |
0,2 |
|
Напряжение питания постоянного тока от встроенного Li-ion-аккумулятора, В |
3,7±0,6 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
наносится на лицевую панель электронного блока по технологии предприятия-изготовителя и на титульном листе руководства по эксплуатации ПРДЦ.411170.006 РЭ типографским способом.
Комплектность средства измеренийКомплект поставки магнитометров приведен в таблице 3.
|
Таблица 3 - Комплектность магнитометра Мф |
-34ФМ Магноскан | |
|
Наименование |
Обозначение |
Количество |
|
1 Магнитометр универсальный МФ-34ФМ Магноскан в составе: | ||
|
1.1 Блок электронный |
ПРДЦ 265.166.123.006.01.00.00 |
1 шт. |
|
1.2 Сетевое зарядное устройство |
1 шт. | |
|
1.3 Преобразователь П-1М |
ПРДЦ 265.166.123.006.03.00.00 |
1 шт.* |
|
1.4 Преобразователь П-1С |
ПРДЦ 265.166.123.006.02.00.00 |
1 шт.* |
|
1.5 Преобразователь Г-2С |
ПРДЦ 265.166.123.006.04.00.00 |
1 шт.* |
|
1.6 Кейс (сумка) для транспортировки |
1 шт. | |
|
1.7 Контрольный образец №1 |
ПРДЦ 265.166.123.006.05.00.00 |
1 шт. |
|
1.8 Контрольный образец №2 |
ПРДЦ 265.166.123.006.06.00.00 |
1 шт. |
|
2 Магнитометр универсальный МФ-34ФМ Магноскан. Руководство по эксплуатации |
ПРДЦ.265.166.123.006 РЭ |
1 экз. |
|
3 Магнитометры универсальные МФ-34ФМ Магноскан. Методика поверки |
ПРДЦ.265.166.123.006 МП |
1 экз. |
|
4 Свидетельство о первичной поверке |
1 экз. | |
|
* Количество и тип преобразователей определяется требованиями заказчика | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к магнитометрам универсальным МФ-34ФМ МагносканГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции».
ТУ 26.51.66.123-006-ПРДЦ-2016 «Магнитометры универсальные МФ-34ФМ Магноскан. Технические условия».
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1297
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Магнитометры универсальные |
МФ-34ФМ Магноскан |
68669-17 |
Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва |
г. Москва, ул. Буженинова, дом 2 |
г. Москва, ул. Электрозаводская, д.52 стр. 16, этаж 02, пом. 17А |
Общество с ограниченной ответственностью «АКА- Скан» (ООО «АКА-Скан»), г. Москва |
