МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

12 июля 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1289

Лист № 1 Регистрационный № 61575-15                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гамма - спектрометры сцинтилляционные OSPREY-NS

Назначение средства измерений

Гамма - спектрометры сцинтилляционные OSPREY-NS (далее спектрометры OSPREY-NS) предназначены для измерения энергий испускаемых радионуклидами гамма-квантов и активности гамма-излучающих радионуклидов в пробах (при наличии соответствующих градуировок и аттестованных методик измерений).

Описание средства измерений

Принцип действия спектрометров OSPREY-NS основан на регистрации сцинтилляционным детектором квантов гамма-излучения, испускаемого радионуклидами, присутствующими в среде или объекте, получении спектра амплитудного распределения и выделении в спектре пиков полного поглощения (ППП) квантов гамма-излучения. По положению ППП в спектре определяют энергии гамма-квантов Ei (спектрометр предварительно градуируют по энергии с помощью образцовых источников гамма излучения).

Для управления гамма-спектрометрами используется персональный компьютер с установленным программным обеспечением. Программное обеспечение выполняет следующие функции: управление настройками спектрометрических трактов и набором спектров, вывод спектров, проведение необходимых калибровок, анализ полученных спектров.

Спектрометры OSPREY-NS состоят из:

• - сцинтилляционного блока детектирования (серий 802 или LABR);

• - многоканального анализатора амплитуд импульсов Osprey™;

• - персонального компьютера с программным обеспечением семейства Genie-2000;

• - по отдельному заказу может поставляться защитный свинцовый экран.

Многоканальный анализатор амплитуд импульсов Osprey™ имеет цифровой стабилизатор спектра по реперному пику.

Гамма-спектрометры могут использоваться как самостоятельно, так и в составе систем радиационного мониторинга. Гамма-спектрометры могут эксплуатироваться как в лабораторных, так и в полевых условиях.

Внешний вид спектрометров OSPREY-NS представлен на рисунке 1.

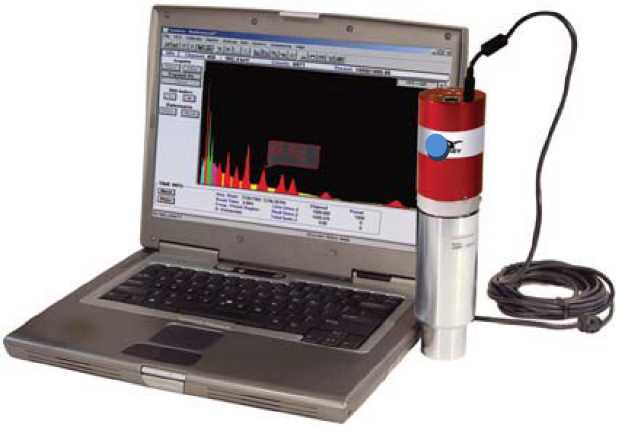

Рис. 1 Внешний вид спектрометров OSPREY-NS (Синей точкой обозначено место пломбирования от несанкционированного доступа).

Программное обеспечение

Управление набором спектров, их визуализация и анализ, калибровки и остальные необходимые операции со спектрометрами выполняются средствами программного обеспечения, установленного на управляющий компьютер.

Указанное программное обеспечение предназначено для работы на персональных компьютерах, работающих под управлением операционной системы Windows XP Pro или выше.

Базовое программное обеспечение (ПО) Genie-2000 выполняет следующие основные функции:

• - управление многоканальными анализаторами и вывод спектра на экран;

• - запись и чтение спектрометрической информации на диск;

• - операции со спектром в ручном и автоматическом режимах (калибровка, поиск и предварительная идентификация пиков, расчет их параметров);

• - создание отчетов (отчеты создаются на основе шаблонов, которые пользователь может модифицировать, исходя из своих требований).

Базовое ПО Genie-2000 может поставляться в 3 различных модификациях:

• - базовое ПО для многовходовых систем модели S500. Данная модификация позволяет одновременное управление несколькими многоканальными анализаторами;

• - базовое ПО для одновходовых систем модели S502. Данная модификация позволяет одновременное управление одним многоканальным анализатором;

• - базовое ПО для анализаторов InSpector модели S504. Данная модификация позволяет одновременное управление одним многоканальным анализатором OSPREY.

Модификации S500 и S502 отличаются друг от друга только ключом аппаратной защиты, файловая структура у них одинаковая.

Метрологически значимая часть ПО Genie-2000 состоит из программных модулей набора и анализа гамма - спектров (MVCG.exe, MVCGSA.dll) и виртуального диспетчера данных (WINVDM.exe).

Таблица 1. Идентификационные признаки метрологически значимой части ПО спектрометров модификации S504

Идентификационные

Значения данные

Таблица 2. Идентификационные признаки метрологически значимой части ПО спектрометров модификаций S500 и S502

Идентификационные

Значения данные

Уровень защиты программного обеспечения спектрометров от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Основные технические характеристики спектрометров OSPREY-NS приведены в таблице 3.

Таблица 3

Средняя наработка на отказ, ч.

Средний срок службы, лет, не менее

20000

8

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации спектрометров OSPREY-NS и на пленочную этикетку, клеящуюся на корпус многоканального амплитудного анализатора.

Комплектность средства измерений

Комплект поставки спектрометров OSPREY-NS указан в таблице 4.

Таблица 4

Примечания:

• ¹⁾ - конкретная модель согласуется с заказчиком при заказе спектрометра;

• ²⁾ - дополнительная поставка по согласованию с заказчиком;

• ³⁾ - по согласованию с заказчиком допускается поставка защит или коллиматоров других типов;

• ⁴⁾ - руководства пользователя на каждый поставляемый программный продукт.

Сведения о методиках (методах) измерений

CAN-GSP-ORY-001-РЭ. «Гамма - спектрометры сцинтилляционные OSPREY-NS. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к гамма -спектрометрам сцинтилляционным OSPREY-NS

• 1. ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей.

• 2. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

• 3. ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров.

• 4. Техническая документация компании Canberra Industries, Inc., США.

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1289

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
