№528 от 15.04.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 237634
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Преобразователи расхода вихреакустические Метран-305ПР
Приказы по основной деятельности по агентству Вн. Приказ № 528 от 15.04.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
15 апреля 2021 г.
№ 528_______
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные
сведения, предоставления содержащихся в нем документов и сведений».
4. Контроль за co6oi
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
С.С.Голубев
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 528
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Преобразователи расхода вихреакустические |
Метран- 305ПР |
3046564, 3044964, 3046672, 3045123 |
28383-11 |
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск |
СПГК.5204.000.00 ПМ, СПГК.5204.000.00 ПМ с изменением №6 |
МП-05-2020-20 |
АО «ПГ «Метран», г. Челябинск |
ФБУ «Челябинский ЦСМ», г. Челябинск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» апреля 2021 г. № 528
Лист № 1 Регистрационный № 28383-11 Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расхода вихреакустические Метран-305ПР
Назначение средства измеренийПреобразователи расхода вихреакустические Метран-305ПР (далее - преобразователи) предназначены для измерения объемного расхода, объема воды и водных растворов.
Описание средства измеренийПринцип действия преобразователей основан на ультразвуковом обнаружении вихрей, образующихся при обтекании потоком жидкости расположенного поперек потока тела обтекания.
За телом обтекания в корпусе проточной части диаметрально противоположно друг другу расположены пьезоэлемент-излучатель и пьезоэлемент-приемник. Ультразвуковые колебания пьезоэлемента-излучателя в результате взаимодействия с вихрями оказываются модулированными по фазе, которые на пьезоэлементе-приемнике преобразуются в электрические колебания и подаются на фазовый детектор. На выходе фазового детектора образуется электрический сигнал с частотой, соответствующей частоте следования вихрей. Частота следования вихрей пропорциональна расходу. При помощи микроконтроллера осуществляется фильтрация полученного сигнала, вычисление расхода и формирование выходных сигналов преобразователя.
Преобразователи Метран-305ПР состоят из двух частей:
-
- проточной части преобразователя с телом обтекания (несъемным или съемным);
-
- электронного блока преобразователя.
Преобразователи выпускаются в общепромышленном и взрывобезопасном исполнении.

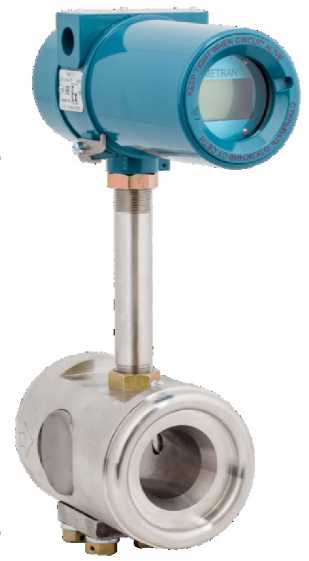

Внешний вид преобразователей с указанием мест пломбирования, представлен на рисунке 1.
Место пломбирования электронного блока
Место пломбирования проточной части (только для моделей со —, съемным телом обтекания)
Рисунок 1 - Общий вид преобразователя Метран-305ПР
Программное обеспечениеПреобразователи имеют встроенное программное обеспечение (далее - ПО), неизменяемое и несчитываемое. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
5274_110_RevX.hex |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.3 |
|
Цифровой идентификатор ПО |
— |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Величина |
|
Диаметр условного прохода, мм |
от 50 до 150 |
|
Диапазон измерения объемного расхода, м3/ч |
от 0,4 до 500 |
|
Пределы допускаемой относительной погрешности измерения расхода (объема), % |
от ±1,0 до ±3,0 |
|
Пределы допускаемой основной погрешности преобразования расхода в токовый выходной сигнал, % от диапазона измерения |
±0,2 |
|
Пределы допускаемой дополнительной погрешности преобразования расхода в токовый выходной сигнал, вызванной изменением температуры окружающего воздуха от (20 ± 3) °С до любой температуры в рабочем диапазоне температур, % от диапазона измерения на каждые 10 °С |
±0,1 |
|
Пределы допускаемой относительной погрешности измерения времени наработки, % |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Величина |
|
Выходные сигналы:
|
от 4 до 20 от 0,0001 до 1 HART, Modbus |
|
Рабочий диапазон температур окружающего воздуха, °С |
от -55 до +70 |
|
Температура измеряемой среды, °С |
от +1 до +100 |
|
Давление измеряемой среды, МПа, не более |
35 |
|
Электропитание, постоянный ток, В |
от 16 до 36 |
|
Потребляемая мощность, Вт, не более |
3,6 |
|
Степень защиты от воды и пыли |
IP65 |
|
Масса преобразователя, кг, не более |
19 |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность преобразователей
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь расхода вихреакустический Метран-305ПР |
- |
1 шт. |
Согласно заказу |
|
Паспорт |
СПГК.5204.000.00 ПС |
1 экз. | |
|
Руководство по эксплуатации |
СПГК.5204.000.00 РЭ |
1 экз. |
Допускается прилагать 1 экземпляр на каждые 10 преобразователей, поставляемых в один адрес. Допускается поставка на электронном носителе. |
|
Методика поверки |
МП-05-2020-20 |
1 экз. | |
|
Комплект монтажных частей |
Согласно заказу | ||
Сведения о методиках (методах) измерений приведены в разделе 1.4 документа СПГК.5204.000.00 РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям расхода вихреакустическим Метран-305ПРПриказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
ТУ 4213-048-12580824-2004 «Преобразователь расхода вихреакустический Метран-305ПР. Технические условия».
