№26 от 21.01.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 2309
О внесении изменений в описание типа на газоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф)
МИНИСТКРСТЭО ПРОМЬППЛЖННОСТИ иторговли РОССИЙСКОЙ Ф1ДКРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
(Госстандарт) ПРИКАЗ | ||
|
21 января 2016 г. |
26 | |
|
№ | ||
Москва
О внесении изменений в описание типа на газоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф)
Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «НПО «Прибор» ганк» от 7 декабря 2015 г. № 497 приказываю:
-
1. Внести изменения в описание типа на газоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 24421-09, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Федерального агентства
Управление
С.С.Голубев
»ДМНННСТраТИВНОЙ lz
работы и внешних /в
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому ________регулированию и метрологии.__________
Сертификат: 1365E80002001200FF80 Камувьщан: Абрамов Алексей аладиифович Действителен: с 25.08.2015 до 25.08.2016
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» января 2016 г. № 26Изменения в описание типа на газоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф)
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Газоанализаторы универсальные ГАНК-4 (Г АНК-4 АР, Г АНК-4 А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф) Назначение средств измеренийГазоанализатор универсальный ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф), далее газоанализатор предназначен для автоматического непрерывного контроля концентраций вредных веществ в атмосферном воздухе, в воздухе рабочей зоны, в промышленных выбросах при отборе проб во фторопластовые емкости и с использованием разбавителя.
Описание средств измеренийГазоанализатор - универсальный многоканальный прибор со встроенным насосом, памятью и питанием от сети переменного тока 220 В или от аккумулятора 12 В. Принцип действия газоанализатора основан на следующих методах определения массовой концентрации веществ, в зависимости от класса контролируемого вещества:
Оптронноспектрофотометрический, при котором измерения проводятся с использованием сменных химкассет.
Электрохимический, полупроводниковый, термокаталитический, при которых измерения проводятся при помощи соответствующих встроенных датчиков.
Оптронноспектрофотометрический метод основан наизмерении скорости изменения оптической плотности (скорости потемнения) реактивной ленты, пропорциональной концентрации определяемого вещества.
Электрохимический метод основан на потенциостатической амперометрии, заключающейся в измерении тока при электрохимическом окислении вещества на рабочем электороде электрохимической ячейки. Сила тока, пропорциональна массовой концентрации вещества в анализируемом газе.
Полупроводниковый метод основан на измерении изменения электропроводимости полупроводникового газочувствительного слоя при химической адсорбции газа на его поверхности, пропорциональной концентрации определяемого вещества.
Термокаталитический метод основан на измерении изменения проводимости на платино-палладиевом электроде при термокаталитической реакции, пропорциональной концентрации определяемого вещества.
Газоанализатор выпускается в следующих модификациях:
Таблица 1 - Модификации газоанализаторов
|
Название |
Децимальный номер |
Анализируемая среда |
Особенности конструкции |
|
ГАНК-4АР |
4215.002. 56591409-2002 |
Атмосферный и воздух рабочей зоны |
Переносной, для периодического и непрерывного контроля. Обеспечивает возможность работы на ходу |
|
ГАНК-4 А |
4215.002. 56591409-2002-01 |
Атмосферный воздух |
Переносной, для периодического и непрерывного контроля. Обеспечивает возможность работы на ходу |
|
ГАНК-4 Р |
4215.002. 56591409-2002-02 |
Воздух рабочей зоны |
Переносной, для периодического и непрерывного контроля. Обеспечивает возможность работы на ходу |
|
ГАНК-4С |
4215.002. 56591409-2002-03 |
Атмосферный и воздух рабочей зоны |
Стационарный, необслуживаемый, для непрерывного контроля |
|
ГАНК-4 М |
4215.002. 56591409-2002-04 |
Атмосферный и воздух рабочей зоны |
Стационарный, многоканальный |
|
ГАНК-4 РБ |
4215.002. 56591409-2002-05 |
Атмосферный и воздух рабочей зоны |
Переносной, роботизированный. Обеспечивает возможность работы на ходу. |
|
ГАНК-4Ф |
4215.002. 56591409-2002-06 |
Контроль окружающей среды по физфакторам |
Переносной, для периодического и непрерывного контроля. Обеспечивает возможность работы на ходу |
Режим работы автоматический. При включении газоанализатора встроенный насос прокачивает воздух через датчики и химкассету.
В работе прибора используется метод косвенных измерений. Измерения концентраций выполняются последовательно (в одно и тоже время подключен один канал). Прибор не предназначен для измерения концентраций в смесях.
Результаты измерений выводятся на дисплей в цифровом виде. При превышении установленного предельного уровня концентрации срабатывает звуковая и световая сигнализации.
Внешние виды газоанализаторов различных модификаций приведены на рисунках 1-5.

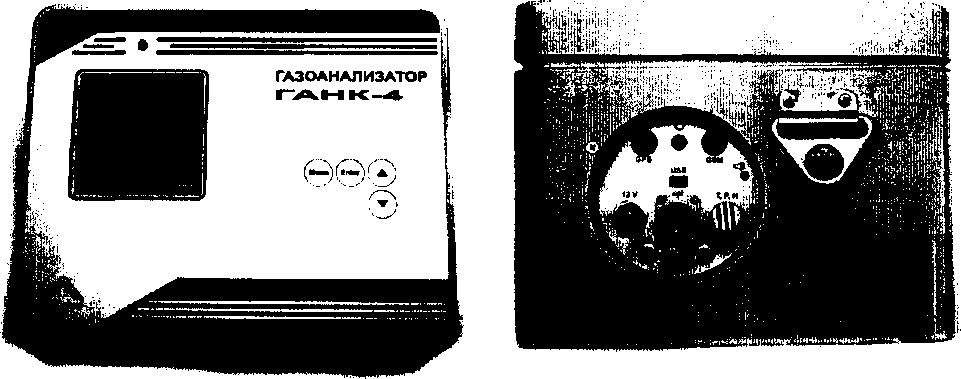

Рисунок 1 - Общий вид газоанализаторов ГАНК-4 АР, Г АНК-4 А, ГАНК-4Р
Рисунок 2 -Общий вид газоанализатора ГАНК-4С
Рисунок 3 - Общий вид газоанализатора ГАНК-4М
Рисунок 4 - Общий вид газоанализатора ГАНК-4РБ
Рисунок 5 - Общий вид газоанализатора ГАНК-4Ф
Схема пломбировки и несанкционированного доступа и обозначение мест нанесения оттиска клейм или размещения наклеек приведены на рисунке 6
Место пломбировки
Место для нанесения оттиска клейма или размещения наклеек
Рисунок 6
Программное обеспечениеГазоанализаторы имеют в своем составе программное обеспечение (ПО), предназначенное для измерения концентрации и вывода на ЖКИ результатов измерений, хранения данных измерений в памяти, передачу данных в ПК.
ПО состоит из:
-
- автономной части, встроенной в корпус. Части ПО представленные файлами (см. таблицу 2);
-
- ПО для автономных модулей.
Для функционирования газоанализатора необходимо наличие встроенной части ПО.
Таблица 2 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО (не ниже) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
автономной части ПО | ||||
|
ГАНК-4 (встроенное, до зав. № 500) |
v_8.18.bin |
8.18 |
9F6453D8109A900E 4953554280FC11EB |
MD5 |
|
ГАНК-4 (встроенное, с зав. № 501) |
v_8.21.01bin |
8.21 |
D0B9CDD4E2464303 8737EFA5206E779A |
MD5 |
|
ГАНК-4 (встроенное, с зав. № 2701) |
v_ 8.22.01 bin |
8.22 |
8793067F4BB829EF 5A852FEC38378B2E |
MD5 |
|
ГАНК-4С (встроенное) |
v_ 8.21.02. bin |
8.21 |
5C054E7212BDFA233 1B4D2EAD15075DA |
MD5 |
|
ГАНК-4М (встроенное) |
v_ 8.21.02. bin |
8.21 |
5C054E7212BDFA233 1B4D2EAD15075DA |
MD5 |
|
ГАНК-4Ф (встроенное) |
rbf_vl.01.hex |
1.01 |
029DB8B5B97F124D 5E0FFD30A8DDA0AC |
MD5 |
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО (не ниже) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
для съемных модулей на вещество | ||||
|
ИДФИД (встроенное) |
fid_v 2.01.hex |
2.01 |
45B90B2EA4A6F952 560640B473E9F7E4 |
MD5 |
|
ИД FIGARO (встроенное) |
fig_v 2.01.hex |
2.01 |
03858FC74E225DE9 1E09012033DE4507 |
MD5 |
|
ИДЭХ (встроенное) |
echv 2.01.hex |
2.01 |
64AF2A5EFE941DB7 5A317658B5D21811 |
MD5 |
|
ИД DART (встроенное) |
ech_v 2.01.hex |
2.01 |
64AF2A5EFE941DB7 5A317658B5D21811 |
MD5 |
|
ИД OXYGEN (встроенное) |
oxy_v 2.01.hex |
2.01 |
79FAFBA4EA4A1479 6BAC831713042D9F |
MD5 |
|
ИД SMART (встроенное) |
smartv 1.02.hex |
1.02 |
BF293B125E3A3332 AB3BB31EEF415AD3 |
MD5 |
|
ИД DYNAMENT (встроенное) |
dyn_v 1.02.hex |
1.02 |
1FA5E02C9242B03B D86971727735F751 |
MD5 |
|
ИД Лента (встроенное) |
rib_v 2.02.hex |
2.02 |
D5ED19EC5E7AAE28 ABEB6371987B4A33 |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений имеет уровень
защиты "низкий".
Метрологические и технические характеристики
В таблице 3 указаны метрологические и технические характеристики газоанализатора. Таблица 3 -Метрологические и технические характеристики газоанализатора.
|
Наименование характеристики |
Номинальное значение |
|
Диапазон измерений концентраций вредных веществ в атмосферном воздухе |
от 0,5 ПДКсс до 0,5 ПДКрз. |
|
Диапазон измерений концентраций вредных веществ в воздухе рабочей зоны |
отО,5ПДКрз до 20 пдк„.,. |
|
Диапазон измерений концентраций вредных веществ в вентвыбросах (и технологических газах) |
более 20ПДКр.3. с разбавителями |
|
Пределы основной относительной погрешности измерений, % |
±20 |
|
Пределы допускаемой дополнительной погрешности, обусловленной влиянием температуры и давления, а также содержанием не измеряемых компонентов газовой смеси в долях от основной погрешности |
0,2 |
|
Время прогрева после включения прибора, мин, не более |
15 |
|
Время цикла измерений, с, не более:
|
30 20 |
|
Продолжительность отбора пробы, с, не более |
30 |
|
Напряжение питания, В |
220 % |
|
Частотой, Гц |
50±1 |
|
Наименование характеристики |
Номинальное значение |
|
Напряжение питания от аккумулятора, В |
12+и 1Х -1,8 |
|
Срок службы газоанализатора, лет, не менее |
8 |
|
Условия эксплуатации газоанализатора:
а) без применения термостата б) с использованием термостата
|
от плюс 5 до плюс 50 от минус 50 до плюс 5 80 от 86 до 106,7 |
|
Потребляемая мощность переносного газоанализатора, ВА, не более Потребляемая мощность одного модуля стационарного газоанализатора, ВА, не более |
8 20 |
|
Масса переносного газоанализатора, кг, не более |
3,5 |
|
Масса стационарного газоанализатора, кг, не более |
8,0 |
|
Габаритные размеры переносного газоанализатора, мм, не более Габаритные размеры стационарного газоанализатора, мм, не более Время работы без корректировки, месяцев, не менее Время работы без подзарядки аккумулятора, час, не менее |
250x200x150 350x330x275 12 4 |
Наименования веществ и диапазоны измерений массовых концентраций
представлены в таблице 3.
Таблица 3 Перечень веществ и диапазоны измерений газоанализаторов ГАНК-4
|
№ пп |
Наименование вещества |
Хим. формула |
Диапазоны измерений массовых концентраций вредных веществ, мг/м3 | |||
|
А атмосферного воздуха 0,5ПДКсс - 0,5ПДКр.з. |
Р воздуха рабочей зоны 0,5ПДКр.з. - 20ПДКр.з. | |||||
|
1. |
Азота диоксид |
no2 |
0,02 |
1 |
1 |
40 |
|
2. |
Азота оксид |
NO |
0,03 |
2,5 |
2,5 |
100 |
|
3. |
Акрилонитрил (проп-2-енонитрил) |
C3H3N |
0,015 |
0,25 |
0,25 |
10 |
|
4. |
Акролеин (проп-2ен-1 -аль) |
С3Н4О |
0,005 |
0,1 |
0,1 |
4 |
|
5. |
Аммиак |
NH3 |
0,02 |
10 |
10 |
400 |
|
6. |
Ангидрид сернистый (сера диоксид) |
SO2 |
0,025 |
5 |
5 |
200 |
|
7. |
Ацетальдегид (этаналь) |
C2H3OH |
0,005 |
2,5 |
2,5 |
100 |
|
8. |
Ацетон (пропан-2-он) |
C3H6O |
0,175 |
100 |
100 |
4000 |
|
9. |
Ацетонитрил (уксусной кислоты нитрил) |
c2h3n |
0,05 |
5 |
5 |
200 |
|
10. |
Аэрозоль краски (по ксилолу) |
- |
0,1 |
25 |
25 |
1000 |
|
11. |
Бензин |
- |
0,75 |
50 |
50 |
2000 |
|
12. |
Бензол |
c6H6 |
0,05 |
2,5 |
2,5 |
100 |
|
13. |
Бутанол (Бутан-2-ол) (бутиловый спирт) |
С4Н9ОН |
0,05 |
5 |
5 |
200 |
|
14. |
Бутилацетат |
СвН12О2 |
0,05 |
25 |
25 |
1000 |
|
15. |
Бутилен (2-метилпроп-1-ен, бут-1-ен) |
с4н8 |
1,5 |
50 |
50 |
2000 |
|
16. |
Винилацетат этенилацетат |
С4НбО2 |
0,075 |
5 |
5 |
200 |
|
17. |
Дизельное топливо |
- |
30 |
150 |
150 |
6000 |
|
18. |
1,2-Дихлорэтан |
C2H4CL2 |
0,5 |
5 |
5 |
200 |
|
19. |
Изобутанол (Бутан-1-ол) |
C4H]qO |
0,05 |
5 |
5 |
200 |
|
20. |
Изопропилбензол (1-Метилэтил-бензол) |
c9hI2 |
0,007 |
25 |
25 |
1000 |
|
21. |
Кислота муравьиная (Метановая кислота) |
СН2О2 |
0,025 |
0,5 |
0,5 |
20 |
|
22. |
Ксилол (диметилбензол) |
С8Ню |
0,1 |
25 |
25 |
1000 |
|
23. |
Метанол |
СН3ОН |
0,25 |
2,5 |
2,5 |
100 |
|
24. |
Метил-2-метилпроп-2-еноат (Метил метакрилат метиловый эфир метакриловой кислоты) |
С5Н8О2 |
0,005 |
5 |
5 |
200 |
|
25. |
Метилбензол (толуол) |
с7н8 |
0,3 |
25 |
25 |
1000 |
|
26. |
Метантиол (Метилмеркаптан) |
CH3SH |
0,003 |
0,4 |
0,4 |
16 |
|
27. |
2-Аминоэтанол (Моноэтаноламин) |
C2H7NO |
0,01 |
0,25 |
0,25 |
10 |
|
28. |
Нафталин |
CioH8 |
0,0035 |
10 |
10 |
400 |
|
29. |
Озон |
О3 |
0,015 |
0,05 |
0,05 |
2 |
|
30. |
Пропан-2-ол (Изопропанол) |
С3Н8О |
0,3 |
5 |
5 |
200 |
|
31. |
Пропен(пропилен) |
С3Нб |
1,5 |
25 |
25 |
200 |
|
32. |
Углерод (Сажа) |
с |
0,025 |
2 |
2 |
80 |
|
33. |
Дигидросульфид (Сероводород) |
H2S |
0,004 |
5 |
5 |
200 |
|
34. |
Сероуглерод (Углерод дисульфид) |
cs2 |
0,0025 |
1,5 |
1,5 |
60 |
|
35. |
Пентан-1-ол (Спирт амиловый) |
С5НнОН |
0,005 |
5 |
5 |
200 |
|
36. |
Этенилбензол (Стирол) |
с8н8 |
0,001 |
5 |
5 |
200 |
|
37. |
Углерода диоксид |
со2 |
1950 |
4500 |
4500 |
180000 |
|
38. |
Углерод оксид (Угарный газ) |
со |
1,5 |
10 |
10 |
400 |
|
39. |
Тетрахлорметан (Углерод 4-х хлористый) |
ссц |
0,35 |
5 |
5 |
200 |
|
40. |
Гидроксибензол (Фенол) |
СбН5ОН |
0,0015 |
0,15 |
0,15 |
6 |
|
41. |
Формальдегид |
СН2О |
0,0015 |
0,25 |
0,25 |
10 |
|
42. |
Гидрофторид (Фтороводород) |
HF |
0,0025 |
0,25 |
0,25 |
10 |
|
43. |
Хлор |
СЬ2 |
0,015 |
0,5 |
0,5 |
20 |
|
44. |
Хлорбензол |
СбН5СЬ |
0,05 |
25 |
25 |
1000 |
|
45. |
Гидрохлорид (Хлороводород) |
HCL |
0,05 |
2,5 |
2,5 |
100 |
|
46. |
Циклогексанон |
сбн10о |
0,02 |
5 |
5 |
200 |
|
47. |
Этанол (Этиловый спирт) |
С2Н5ОН |
2,5 |
500 |
500 |
20000 |
|
48. |
Эпоксиэтан (Этилена оксид) |
С2Н4О |
0,015 |
0,5 |
0,5 |
20 |
|
49. |
Этантиол (Этилмеркаптан) |
C2H5SH |
0,5 |
20 | ||
|
50. |
2-Этоксиэтанол (Этилцеллозольв) |
С4Н10О2 |
0,35 |
5 |
5 |
200 |
Примечание
0,02-1,00, мг/м3 (А - атмосферный воздух), диапазон 1-40, мг/м3 (Р - воздух рабочей зоны), где 0,02 -половина среднесуточной концентрации; 1 - половина среднесменной концентрации.
Газоанализаторы типа ГАНК-4 могут применяться для измерения других вредных веществ при наличии аттестованных методик измерений.
Диапазоны показаний физических факторов представлены в таблице 4.
|
Таблица 4 - Диапазоны показали] |
й физических факторов. | |
|
Измеряемая величина |
Единица измерения |
Диапазон показаний |
|
Шум |
Дб |
20-130 |
|
Вибрация |
Дб |
20-160 |
|
Освещенность, Е |
Лк |
1 -20000 |
|
Пульсация освещенности |
% |
0-20 |
|
Тепловое излучение |
мкВт/см2 |
15-1000 |
|
Электрическое поле, 50 Гц |
В/м |
0,1 В/м-100,0 кВ/м |
|
Магнитное поле, 50 Гц |
А/м |
10 А/м - 10 кА/м |
|
СВЧ излучение |
мкВт/см2 |
0,5-2000,0 |
|
Радиация |
мкр/ч |
10-3000 |
|
Аэроионы |
шт/м3 |
20-5000 |
|
Температура, Т |
°C |
от минус 50 - +50 |
|
Влажность, Н |
% |
0-95 |
|
Давление, Р |
мм. рт. ст. |
700-800 |
|
Скорость воздуха, V |
м/с |
0,1 -20,0 |
|
Статическое поле |
В/м |
0.3-180,0 |
|
Примечание - Возможна выдача показаний других физических факторов по заявкам заказчика. | ||
Знак утверждения типа наносится на заднюю панель газоанализатора фотогальваническим способом и на титульные листы эксплуатационной документации КПГУ 413322002 РЭ, КПГУ 413322002 ДЛ типографическим способом.
Комплектность средств измеренийГазоанализаторы поставляются в комплекте, приведенном в таблице 6.
Таблицаб- Комплектность газоанализаторов
|
Наименование |
Количество |
|
Газоанализатор ГАНК-4 |
1 |
|
Кабель питания сетевой |
1 |
|
Кабель подключения компьютера |
1 |
|
Диск с программным обеспечением |
1 |
|
Встроенный аккумулятор 12 В 7,2 А-ч |
1 |
|
Зарядное устройство |
1 |
|
Сумка кофр. |
1 |
|
Изделие с ограниченным ресурсом - набор химкассет |
1 |
|
Комплект ЗИП:
|
1 1 1 2 1 |
|
Комплект парофазных источников газовых смесей |
По специальному заказу |
|
Дожигатель, КПГУ 413322 012 ТУ |
-//- |
|
Устройство пробоподготовки УП 1/1, КПГУ 413322 009 ТУ |
-//- |
|
Устройство пробоподготовки УП 1/2 КПГУ 413322 010 ТУ |
-//- |
|
Влагоотделитель, КПГУ 413322 008 ТУ |
-//- |
|
Термостат ТП-1, КПГУ 413322 007 ТУ |
-//- |
|
Разбавитель РП-1, КПГУ 413322 013 ТУ |
-//- |
|
Разбавитель РП-2, КПГУ 413322 005 ТУ |
-//- |
|
Разбавитель РС-2 КПГУ 413322 006 ТУ |
-//- |
|
Методика выполнения измерений вредных веществ в воздухе |
-//- |
Примечания:
-
1 Методика поверки поставляется в 1 экземпляре на партию газоанализаторов, отправляемых в один адрес.
-
2 Комплект парофазных источников газовых смесей поставляется по отдельному заказу, в оговоренной в этом заказе комплектации и на конкретный газоанализатор (партию газоанализаторов).
-
3 Дожигатель поставляется по отдельному заказу на конкретный газоанализатор (партию газоанализаторов).
-
4 Термостат ТП-1 поставляется по отдельному заказу.
-
5 Устройства пробоподготовки УП, разбавители РП и PC и влагоотделитель поставляются по отдельному заказу на конкретный газоанализатор (партию газоанализаторов).
-
6 Методика выполнения измерений вредных веществ поставляется по отдельному заказу на конкретный газоанализатор с учетом диапазонов измерений.
-
1. Поверка газоанализатора проводится в соответствии с документом «Газоанализатор универсальный ГАНК-4(ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф). Методика поверки КПГУ 413322 002 ДЛ», утверждены ГЦИ СИ ОАО ФНТЦ "Инверсия! 08 августа 2008 года.
-
2. Основные средства поверки:
-
- поверочные газовые смеси веществ (ПГС, ГСО) в баллонах под давлением;
-
- генератор озона 1-го разряда ГС-024 с диапазоном концентраций ПГС 0,015-0,5 мг/мЗ, предел основной относительной погрешности ±5%;
-
- генератор газовых смесей комбинированный КГС-01 по ШДЕК.418313.008 ТУ;
-
- поверочный нулевой газ (ПНГ) -воздух в баллонах под давлением по ТУ 6-21-5-82 и генератор нулевого воздуха ГНГ- 01 ШДЕК.418313 ТУ;
-
- источники микропотоков газов и паров по ИБЯЛ418319.013ТУ, являются рабочими эталонами 1-го разряда в соответствии с ГОСТ 8.578-2002, регистрационный номер в Государственном реестре № 15075-09;
-
- парофазные источники газовых смесей ПИГС;
Методика измерений представлена в руководстве по эксплуатации на газоанализатор "Газоанализатор универсальный ГАНК-4. Руководство по эксплуатации КПГУ 413322 002 РЭ"
Аттестованные и зарегистрированные в Федеральном реестре методики измерений
представлены в таблице 7 Таблица 7
|
Наименование методики измерений |
Регистрационный номер по Федеральному реестру методик измерений |
|
Методика измерений массовой концентрации фреонов в атмосферном воздухе и воздухе рабочей зоны газоанализатором ГАНК-4. № 1-23-2013 |
ФР.1.31.2014.17138 |
|
Методика измерений массовой концентрации серо- и азотсодержащих органических соединений в атмосферном воздухе газоанализатором ГАНК-4. № 1-22-2013 |
ФР.1.31.2014.17137 |
|
Методика измерений № 1-20-2013. Методика измерений массовой концентрации марганца в сварочном аэрозоле в воздухе рабочей зоны газоанализатором ГАНК-4. |
ФР.1.31.2013.14153 |
|
Методика измерений № 1-19-2013. Методика измерений массовой концентрации металлов и их неорганических соединений в воздухе рабочей зоны газоанализатором ГАНК-4. |
ФР.1.31.2013.14152 |
|
Методика выполнения измерений массовой концентрации пыли в воздухе рабочей зоны газоанализатором ГАНК-4. (Внесена в замен ФР. 1.31.2008.06146) |
ФР.1.31.2012.12433 |
|
Методика выполнения измерений массовой концентрации вредных веществ в воздухе рабочей зоны газоанализатором ГАНК-4. (Внесена в замен ФР.1.31.2008.05006) |
ФР.1.31.2012.12432 |
|
Методика измерений массовой концентрации органических спиртов в атмосферном воздухе газоанализатором ГАНК-4. |
ФР.1.31.2012.12313 |
|
Методика измерений массовой концентрации галогенопроизводных ароматических, предельных и непредельных углеводородов в атмосферном воздухе газоанализатором ГАНК-4 |
ФР.1.31.2011.12312 |
|
МВИ массовой концентрации элегаза и продуктов его распада в пересчете на диоксид серы в воздухе рабочей зоны газоанализатором ГАНК-4. |
ФР. 1.31.2010.06969 |
|
МВИ массовой концентрации вредных веществ в сварочном аэрозоле в воздухе рабочей зоны газоанализатором ГАНК-4. |
ФР.1.31.2010.06968 |
|
МВИ массовой концентрации предельных углеводородов и углеводородов |
ФР.1.31.2010.06967 |
|
нефти в атмосферном воздухе газоанализатором ГАНК-4. | |
|
МВИ массовой концентрации пыли в атмосферном воздухе газоанализатором ГАНК-4. |
ФР. 1.31.2010.06966 |
|
МВИ массовой концентрации непредельных и ароматических углеводородов, оксидов и ацетатов некоторых органических веществ в атмосферном воздухе газоанализатором ГАНК-4. |
ФР.1.31.2010.06965 |
|
МВИ массовой концентрации кислых и основных паров в атмосферном воздухе газоанализатором ГАНК-4. |
ФР.1.31.2009.06145 |
|
МВИ массовой концентрации вредных веществ в атмосферном воздухе газоанализатором ГАНК-4 |
ФР.1.31.2009.06144 |
|
ГСИ. Методика измерений № 1-15-2011. Методика измерений массовой концентрации вредных веществ в промышленных выбросах газоанализатором ГАНК-4. |
ФР.1.31.2011.11325 |
|
Методика измерений № 1-12-2011 Методика измерений массовой концентрации серо- и азотосодержащих органических соединений в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФРЛ .31.2011.09651 |
|
Методика измерений № 1-11-2011 Методика измерений массовой концентрации эфиров, кетонов и альдегидов в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР. 1.31.2011.09650 |
|
Методика измерений № 1-10-2011 Методика измерений массовой концентрации неорганических соединений некоторых металлов в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2011.09649 |
|
Методика измерений массовой концентрации непредельных и ароматических углеводородов, ацетатов и оксидов органических веществ в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР. 1.31.2010.08576 |
|
МВИ массовой концентрации фреонов в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2010.07149 |
|
Методика измерений № 1-14-2011 Методика измерений массовой концентрации галогенопроизводных ароматических, предельных и непредельных углеводородов в воздухе рабочей зоны газоанализатором ГАНК-4. |
ФР.1.31.2011.10429 |
|
Методика измерений № 1-13-2011 Методика измерений объёмной доли кислорода в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2011.10428 |
|
Методика измерений массовой концентрации предельных углеводородов и углеводородов нефти в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2010.08575 |
|
Методика измерений массовой концентрации спиртов в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2010.08574 |
|
Методика измерений массовой концентрации кислых и основных паров в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2010.08573 |
|
Методика выполнения измерений массовой концентрации вредных веществ в воздухе пассажирского помещения и кабины автомобильного транспортного средства газоанализатором ГАНК-4РБ |
ФР.1.31.2011.11326 |
Нормативные и технические документы, устанавливающие требования к газоанализатору универсальному ГАНК-4 (ГАНК-4 АР, ГАНК04А, ГАНК-4Р, ГАНК-40, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф)
ГОСТ 13320-81 "Г азоанализаторы промышленные автоматические. Общие технические условия"
ГОСТ Р 52931-2008"Приборы контроля и регулирования технологических процессов. Общие технические условия"
ГОСТ 8.578 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 17.2.3.01-86 "Охрана природы. Атмосфера. Правила контроля качества воздуха населенных пунктов".
ГОСТ 17.2.6.02-85 "Охрана природы. Атмосфера. Газоанализаторы автоматические для контроля загрязнения атмосферы. Общие технические требования".
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
ГН 2.1.6.1338-03 "Гигиенические нормативы. Предельно-допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест".
ГН 2.1.6.1313-03 "Гигиенические нормативы. Предельно-допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны".
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности.
ГОСТ 12.1.009-2009 Система стандартов безопасности труда. Электробезопасность. Термины и определения.
ИзготовительООО "НПО" Прибор" ганк"
105187, г. Москва, ул. Кирпичная, д.41, стр.1, тел/факс: (495) 580-61-31, 366-14-08
ИНН 7724223692
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»). Аттестат аккредитации в области обеспечения единства измерений №30002-13 от 07.10.2013 г.
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Телефон/факс: (495) 526-63-00. E-mail: office@vniiftri.ru
