МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

31 декабря 2020 г.

Москва

О внесении изменений в описание типа на приборы комбинированные для измерения световых и цветовых характеристик Konica Minolta моделей LS-150, LS-160, CS-150, CS-160, CL-500A, СА-310, СА-410 и СА-2500

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями «Konica Minolta Sensing, Inc.» от б/д № б/н приказываю:

• 1.  Утвердить новую редакцию описания типа на приборы комбинированные для измерения световых и цветовых характеристик Konica Minolta моделей LS-150, LS-160, CS-150, CS-160, CL-500A, СА-310, CA-410 и СА-2500, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 72715-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 021.М4-18

с Изменением №1 «ГСИ. Приборы комбинированные для измерения световых и цветовых характеристик Konica Minolta моделей LS-150, LS-160, CS-150, CS-160,  CL-500A,  СА-310,  CA-410 и СА-2500. Методика поверки»,

утвержденному ФГУП «ВНИИОФИ» от 10 февраля 2020 г.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за испол«ениад^вдц^_/давдад^ ai собой.

  хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Заместитель Руководителя

  С.С.Голубев

Сертификат: О1С95С9АОО7САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

< --

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2437

Лист № 1 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы комбинированные для измерения световых и цветовых характеристик

Konica Minolta моделей LS-150, LS-160, CS-150, CS-160, CL-500A, CA-310, CA-410 и CA-2500

Приборы комбинированные для измерения световых и цветовых характеристик Konica Minolta моделей LS-150, LS-160 (далее - приборы) предназначены для измерения яркости, CL-500A предназначены для измерения освещенности и цветовых характеристик, а CS-150, CS-160, CA-310, CA-410 и CA-2500, предназначены для измерения яркости и цветовых характеристик дисплеев, светильников и других самоcветящихся объектов.

Принцип действия приборов основан на преобразовании света, падающего или отраженного, в яркость, освещенность и характеристики цветности, рассчитываемые во встроенном процессоре и отображаемые затем на внешнем дисплее.

Модели LS-150, LS-160 имеют в качестве приемников излучения фотоприемники, корригированные по удельной кривой сложения      которая соответствует спектральной

чувствительности человеческого глаза для дневного зрения V(l).

В моделях CS-150, CS-160, СА-310, CA-410 и СА-2500 в качестве приемников излучения используются фотоприемники, корригированные по удельной кривой сложения          .

Модели CS-150, CS-160, СА-310, CA-410 и СА-2500 имеют четыре фильтра с функциями пропускания ••     -  , для функции используются два отдельных фильтра для измерений

в красном и синем диапазонах длин волн.

Модели LS-150, LS-160 позволяют измерять яркость, модели CS-150, CS-160, СА-310, СА-410 и СА-2500 позволяют измерять яркость и координаты цветности.

Особенностью моделей СА-310, CA-410 является измерение яркости накладным методом.

Модели СА-2500 выпускаются в модификациях CA-2500S, CA-2500W, CA-2500T, которые отличаются использованием стандартного, макро и широкофокусного объектива, что позволяет измерять различные поверхности на различных расстояниях.

Конструктивной особенностью модели CL-500A в качестве приемника излучения является использование CCD-детектора, работающего в спектральном диапазоне от 360 до 780 нм. Данная модель прибора позволяет измерить доминирующую длину волны, коррелированную цветовую температуру, цветовую неоднородность, насыщенность цвета, контрастность, заданную область светящей поверхности и отдельные точки.

Общий вид приборов, схема пломбировки от несанкционированного доступа, обозначение места нанесения маркировки и знака поверки представлены на рисунках с 1 по 6.

Место нанесения знака поверки

Место нанесения маркировки

Место пломбирования

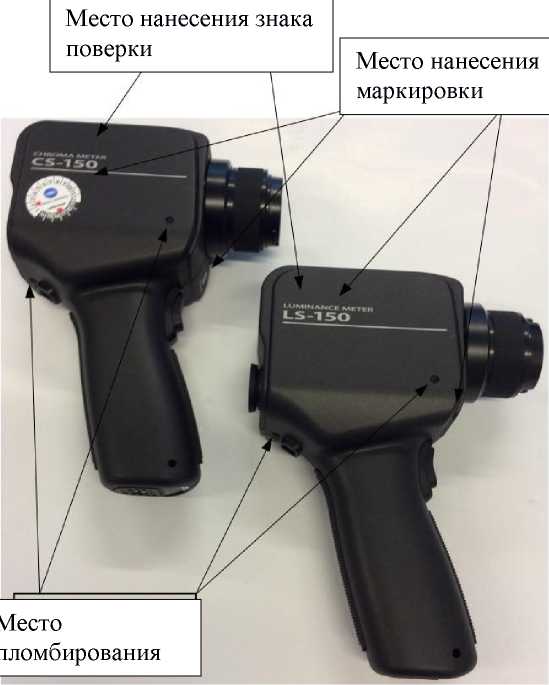

Рисунок 1 - Общий вид приборов моделей LS-150, LS-160, CS-150, CS-160, схема пломбировки от несанкционированного доступа, обозначение места нанесения маркировки и знака поверки

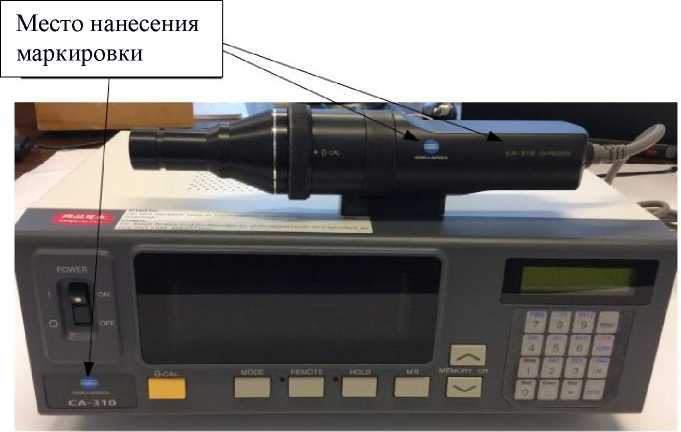

Рисунок 2 - Общий вид приборов модели СА-310, CA-410, обозначение места нанесения маркировки

Место нанесения маркировки

пломбирования

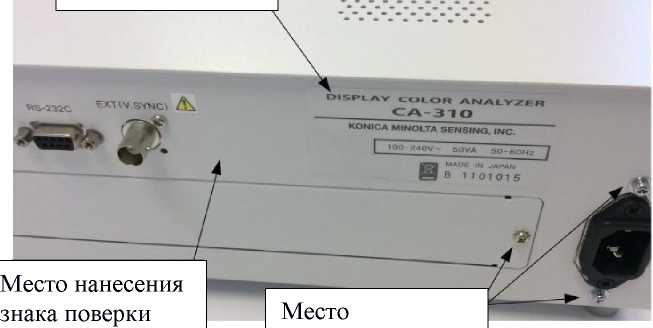

Рисунок 3 - Схема пломбировки приборов модели СА-310, CA-410 от несанкционированного доступа, обозначение места нанесения знака поверки

Место нанесения

знака поверки

Рисунок 4 - Общий вид приборов модели QL-500A, схема пломбировки от несанкционированного доступа, обозначение места нанесения маркировки и знака поверки

Место нанесения маркировки

Место пломбирования

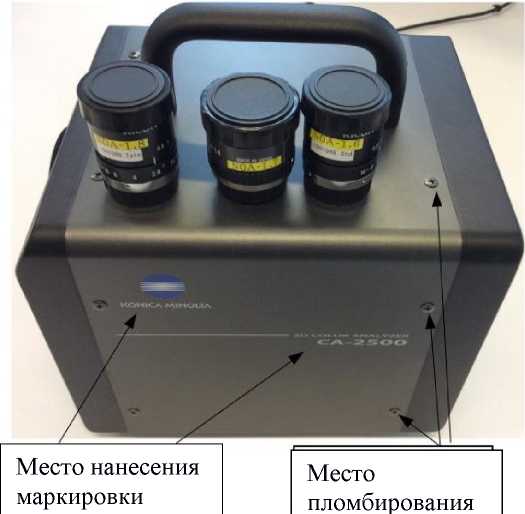

Рисунок 5 - Общий вид приборов модели СА-2500, схема пломбировки от несанкционированного доступа, обозначение места нанесения маркировки

Место нанесения

знака поверки

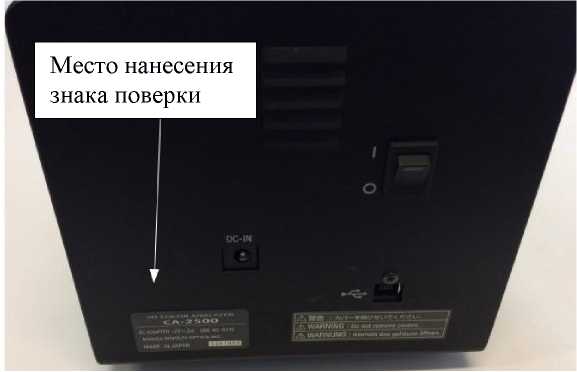

Рисунок 6 - Обозначение места нанесения знака поверки на приборы модели СА-2500

Управление приборами и обработка результатов измерений осуществляется с помощью специальных программных продуктов, которые различаются пользовательским интерфейсом.

Приборы моделей LS-150, LS-160 функционируют под управлением встроенного специального программного обеспечения «LS-150, LS-160». Приборы моделей CS-150, CS-160 функционируют под управлением встроенного специального программного обеспечения «CS-150, CS-160». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора. Также реализована возможность установки ПО CS-S20 на ПК, которое не является обязательным и предоставляется по просьбе заказчика.

Приборы модели ОЬ-500А функционируют под управлением встроенного специального программного обеспечения «CL-500A». Программное обеспечение осуществляет функции cбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора. Также реализована возможность установки ПО CL-S10w на ПК, которое не является обязательным и предоставляется по просьбе заказчика.

Приборы моделей CA-310, СА-410 функционируют под управлением встроенного специального программного обеспечения «СА-310, CA-410». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора. Также реализована возможность установки ПО CA-SDK на ПК, которое не является обязательным и предоставляется по просьбе заказчика.

Приборы модели CA-2500 функционируют под управлением автономного специального программного обеспечения СA-s25w, установленного на персональный компьютер. Программное обеспечение осуществляет функции cбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти персонального компьютера.

Установка обновленных версий ПО допускается только представителями предприятия -изготовителя. ПО защищено от несанкционированного доступа индивидуальным паролем

Идентификационные данные программного обеспечения указаны в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус приборов методом трафаретной печати

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 021.М4-18 с Изменением №1 «ГСИ. Приборы комбинированные для измерения световых и цветовых характеристик Konica Minolta моделей LS-150, LS-160, CS-150, CS-160, СЬ500А CA-310, CA-410 и CA-2500. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 10 февраля 2020 года.

Основные средства поверки:

Рабочий эталон единиц координат цветности самосветящихся объектов по ГПС «Государственной поверочной схемой для средств измерений координат цвета и координат цветности, белизны, блеска», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516

Рабочий эталон единицы яркости по ГПС «Государственной поверочной схемой для средств измерений световых величин непрерывного и импульсного излучений», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460

Рабочий эталон единицы освещенности по ГПС «Государственной поверочной схемой для средств измерений световых величин непрерывного и импульсного излучений», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрофотометров с требуемой точностью.

Знак поверки наносится на корпус приборов (место нанесения указано на рисунках с 1 по 6).

приведены в эксплуатационном документе

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460 Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска

Техническая документация «Konica Minolta Sensing, Inc.»

«Konica Minolta Sensing, Inc.», Япония

Адрес: Marunouchi Center Building, 1-6-1 Marunouchi, Chiyoda-ku, Tokyo, Japan Телефон: +81-3-6324-1010

Факс: +81-3-3455-1859

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
