МИНИСТЖРСТВО ПРОМЬПДЛЖННОСТИ ИТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

О внесении изменений в описание типа на измерители влажности электронные Влагомер-МГ4

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «СКВ Стройприбор» от 15 ноября2015 г. № 604 приказываю:

• 1. Внести изменения в описание типа на измерители влажности электронные Влагомер-МГ4, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 43674-10, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  в**»**

  С.С.Голубев

  Заместитель Руководителя

  Федерального агентства

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по тем» некому регулированию и метрологии.

Сертафиквт: 188А1В00020080011888 Кому выдан: Голубев Сергей Сергеевич ^Действителен: с 18.11.2015 до 18.11.2016 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» февраля 2016 г. № 90

Изменения в описание типа на измерители влажности электронные «Влагомер - МГ4»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители влажности электронные «Влагомер - МГ4» (модификации: Влагомер - МГ4-Д; Влагомер - МГ4-Б; Влагомер ~ МГ4-У; Влагомер - МГ4-3)

Измерители влажности электронные «Влагомер - МГ4» (модификации: Влагомер -МГ4-Д; Влагомер - МГ4-Б; Влагомер - МГ4-У; Влагомер - МГ4-3) (далее влагомеры) в зависимости от модификации предназначены для измерений влажности (массового отношения влаги) диэлькометрическим методом следующих материалов:

модификация Влагомер - МГ4-Д предназначена для измерений влажности пилопродукции и деревянных деталей;

модификация Влагомер - МГ4-Б предназначена для измерений влажности твердых строительных материалов;

модификация Влагомер - МГ4-У предназначена для измерений влажности пилопродукции и деревянных деталей, твердых и сыпучих строительных материалов;

модификация Влагомер - МГ4-3 предназначена для измерений влажности сыпучих строительных материалов.

Принцип работы влагомера основан на диэлькометрическом методе измерений влажности, а именно - на корреляционной зависимости диэлектрической проницаемости материала от содержания в нем влаги при положительных температурах.

При взаимодействии с измеряемым материалом емкостный преобразователь вырабатывает сигнал пропорциональный диэлектрической проницаемости, который регистрируется измерительным блоком и преобразуется в значение влажности. Результаты измерений выводятся на экран дисплея влагомера.

Влагомер состоит из преобразователей и электронного блока, имеющего на лицевой панели двухстрочный цифровой дисплей, и клавиатуру, состоящую из 6 кнопок: «ВКЛ», «РЕЖИМ», «Т», «Ф», «ВВОД», и «F». В верхней торцевой поверхности корпуса размещено гнездо соединительного разъема для подключения датчика влажности.

В зависимости от модификации и назначения влагомер комплектуется сменными преобразователями:

компланарным, предназначенным для измерений влажности твердых строительных материалов и пиломатериалов;

• - коаксиальным (в сборе представляющий собой компланарный преобразователь и стакан), предназначенным для измерений влажности сыпучих строительных материалов;

• - зондовым, предназначенным для измерений влажности сыпучих строительных материалов.

Оттиск поверительного клейма в виде наклейки наносится на свидетельство о поверке в связи с особенностями эксплуатации влагомеров.

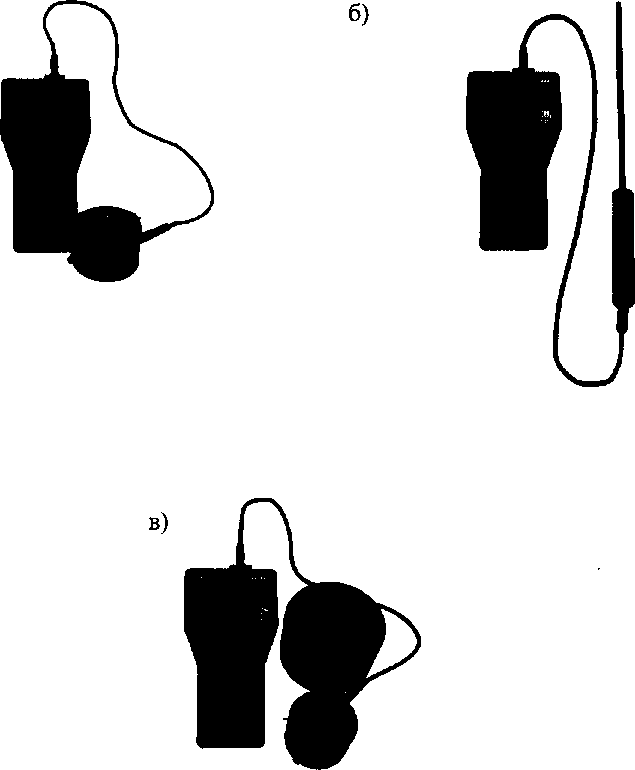

а) Модификации: Влагомер - МГ4-Д; Влагомер - МГ4-Б;

б) Модификация Влагомер - МГ4-3; в) Модификация Влагомер - МГ4-У

Рисунок 1 - Фото общего вида измерителей влажности электронных «Влагомер - МГ4»

Влагомеры имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи). ПО делится на метрологически значимую часть и сервисную часть программы. Метрологически значимая часть ПО реализует обработку результатов измерений влажности, запись полученных результатов в память влагомера и представление измерительной информации на дисплее электронного блока. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Знак утверждения типа наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на электронном блоке влагомера, фотохимическим способом.

Комплектность средства измерений

осуществляется по документу «ГСИ. Измерители влажности (влагомеры) строительных материалов. Методика поверки» МП 101-243-2009, утверждённому ФГУП «УНИИМ» в декабре 2009 г. (с изм. № 1)

Эталоны, используемые при поверке:

Установки измерительные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах по ГОСТ 8.630;

Стандартные образцы влажности пиломатериалов (ГСО 8837-2006), интервал допускаемых аттестованных значений от 6,0 % до 18,0 %, абсолютная погрешность аттестованного значения: ±0,8 % в интервале от 6 % до 12 %, ±1,0 % в интервале от 12 % до 18 %.

изложены в руководстве по эксплуатации «Измеритель влажности электронный ВЛАГОМЕР-МГ4. Руководство по эксплуатации Э15.120.004 РЭ

• 1 ГОСТ 8.630-2013 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах;

• 2 ТУ 4215-010-12585810-2010 Измерители влажности электронные «Влагомер - МГ4» (модификации: Влагомер - МГ4-Д; Влагомер - МГ4-Б; Влагомер - МГ4-У; Влагомер -МГ4-3). Технические условия.

ООО «Специальное конструкторское бюро Стройприбор»,

Адрес: Россия, 454084, г. Челябинск, ул. Калинина, 11-Г, ИНН 7447005971

Тел/Факс (351) 277-8-555, e-mail: info@stroypribor.ru

Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»).

Юридический адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4.

тел.: (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311373 от 18.10.2015 г.
