Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2020 г. № 1257

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ»

Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ» предназначены для измерения объемного расхода и/или объема различных жидкостей в широких диапазонах изменения температуры, проводимости, вязкости при постоянном или переменном (реверсивном) направлении потока рабочей жидкости, в различных условиях эксплуатации.

Расходомеры реализуют электромагнитный метод измерения, при котором в потоке жидкости, протекающей через наведенное системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока. Возникшая ЭДС преобразуется в значение среднего объемного расхода и/или объема.

Конструктивно расходомеры состоят из первичного измерительного преобразователя расхода электромагнитного (ППРЭ), устанавливаемого в трубопровод с рабочей жидкостью, и вторичного измерительного преобразователя (ВП).

ППРЭ представляет собой отрезок трубы (патрубок) из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью.

ВП управляет измерительным процессом, обрабатывает сигналы ППРЭ, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы расходомера параметров, результатов измерений и их вывод на устройства индикации.

Расходомеры выпускаются в следующих модификациях: ПРОФИ (общепромышленного назначения), ЭКСПЕРТ (для применения в специальных условиях технологических процессов, а также в качестве эталонных приборов).

Расходомеры выпускаются в различных исполнениях в зависимости:

• - от конструктивных особенностей (раздельное/единое исполнение ППРЭ и ВП, форма корпуса ВП И ППРЭ и т.д.);

• - от способа вывода информации и управления прибором (наличие/отсутствие индикатора, клавиатуры, токовых, частотных, импульсных, релейных выходов, интерфейсов стандартов RS232, RS485, HART, USB и т.д.);

• - от способа монтажа на трубопровод (фланцевый, штуцерный, резьбовой и т.д.);

• - от материалов проточной части, электродов, корпусов ППРЭ, ВП;

• - от метрологических характеристик.

В расходомерах предусмотрена возможность изменения количества каналов вывода результатов измерений и другой информации. Сервисные функции расходомеров могут изменяться в соответствии с требованиями заказчика.

Расходомеры могут использоваться в составе различных комплексов, в том числе в составе теплосчетчиков, измерительных систем, АСУТП и т.д.

Расходомеры могут применяться в энергетике, коммунальном хозяйстве, нефтегазовой, химической, пищевой и других отраслях промышленно-хозяйственного комплекса.

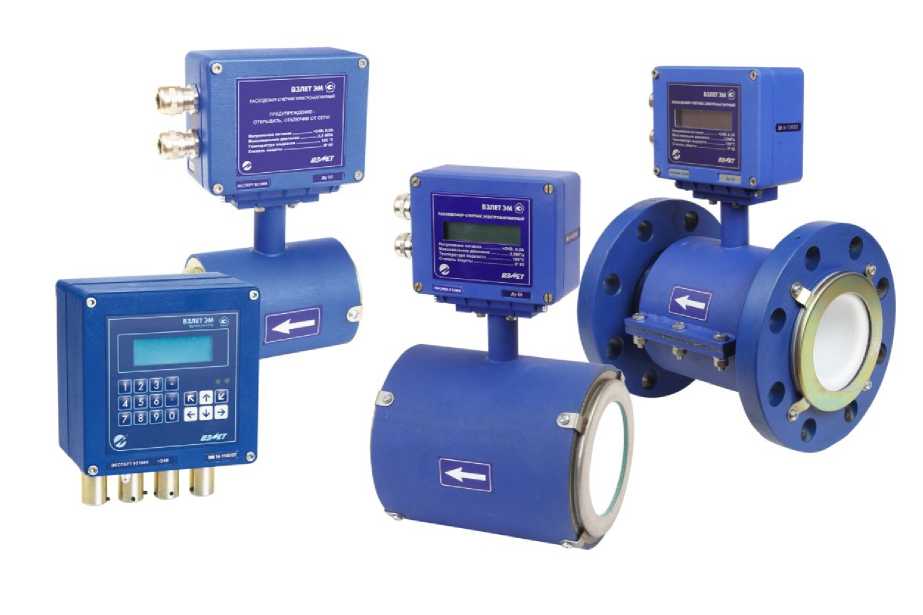

Общий вид расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ» представлен на рисунке 1.

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ»

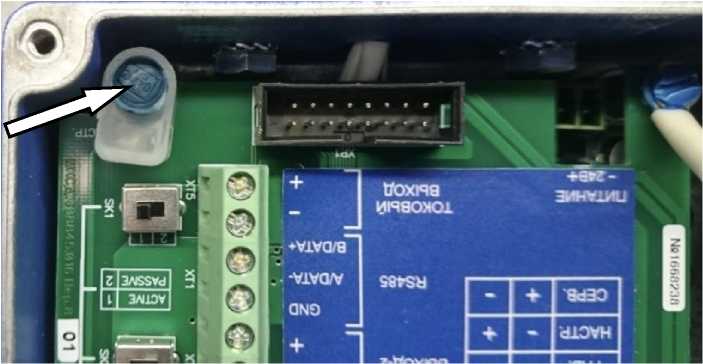

Пломбировка от несанкционированного доступа расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ» осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке, закрывающем контактную пару разрешения модификации калибровочных параметров. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ» представлена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ»

Программное обеспечение (ПО) расходомеров является встроенным. Программное обеспечение осуществляет управление током формирования магнитного поля в электромагнитном преобразователе расхода и выполняет аналого-цифровое преобразование значения ЭДС с электродов. Значение ЭДС, пропорциональное скорости потока жидкости, преобразуется в значение среднего объемного расхода, вычисляется значение объема. Помимо измерения сигнала расхода и его математической обработки встроенное ПО обеспечивает архивирование и хранение результатов измерений в энергонезависимой памяти, формирование импульсных сигналов на дискретных выходах расходомера и аналогового сигнала на токовом выходе, отображение результатов измерений и настроечных параметров на устройстве индикации и доступ к данным по протоколу Modbus по последовательному интерфейсу. После включения питания ПО расходомера выполняет проверку целостности и корректности конфигурационных данных, в процессе работы непрерывно контролирует разрешенный уровень доступа и не допускает несанкционированного изменения конфигурационных параметров без снятия пломб. Кроме того, любая модификация конфигурационных параметров прибора с момента его сборки на заводе-изготовителе фиксируется в нестираемом энергонезависимом журнале, который хранится в течение всего срока службы расходомера и доступен для чтения по интерфейсу (кроме исполнения ПРОФИ).

Влияние на метрологически значимую часть ПО расходомеров через интерфейсы связи отсутствует. Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на расходомеры методом шелкографии, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 5 - Комплектность расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ»

осуществляется по документу ШСКД.407112.000 РЭ «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ». Руководство по эксплуатации», раздел «Методика поверки», согласованному ГЦИ СИ ФГУП «ВНИИР» 25 июня 2005 г.

Основные средства поверки:

- вторичный эталон, рабочие эталоны 1-го и 2-го разрядов единиц объемного расхода и объема жидкости в потоке в соответствии с ГПС (часть 1), утвержденные приказом Росстандарта от 07.02.2018 № 256, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого средства измерений не менее 1:3;

• - частотомер Ч3-64, ДЛИ 2.721.066 ТУ, диапазон 0 - 150 МГц, относительная погрешность ±0,01%;

• - миллиамперметр Д5075, 3.383.023 ТУ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке расходомеров-счетчиков электромагнитных «ВЗЛЕТ ЭМ» в виде оттиска поверительного клейма, а также на пломбу, установленную в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний

ШСКД.407112.000 ТУ Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ». Технические условия

Акционерное общество «Взлет»

(АО «Взлет»)

ИНН 7826013976

Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д.2, лит. БМ

Телефон (факс): +7 (800) 333 -88-87, +7 (800) 499-07-38

Web-сайт: www.vzljot.ru

E-mail: mail@vzljot.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Россия, Республика Татарстан, 420088 г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О продлении срока действия свидетельства об утверждении типа средства измерений Xs 40672/1 «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Взлет» от 24 апреля 2020 г. № 217/20 и № 218/20 приказываю:

• 1. Внести изменения в описание типа на расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ», зарегистрированные в Федеральном информационном по обеспечению единства измерений, с сохранением регистрационного номера 30333-10, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа № 40672/1 «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭМ» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом- оформлений свидетельства с описанием типа средства измерений

  ивьШМЖИ

  дописанного ЭП, ументооборота pSpffiSWCrCtaBJ яю за собой.

• 4. Контроль за испфнёМЖ^ЖР
