№1130 от 02.05.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 552809
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1130 от 02.05.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
02 мая 2024 г.
ИЗО
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства
измерений в части сведений об изготовителях (правообладателях)
утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
< >
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « __ » м_1 2024 г. № 1_^о
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Устройства многофункциональные измерения, регистрации, управления и автоматики |
БРКУ 2.0 |
43555-10 |
Закрытое акционерное общество «Научнопроизводственная фирма «ЭНЕРГОСОЮЗ» (ЗАО «НПФ «ЭНЕРГОСОЮЗ») Адрес: 194354, г. Санкт-Петербург, ул. Есенина, д. 5Б, эт. 6 |
Закрытое акционерное общество «Научнопроизводственная фирма «ЭНЕРГОСОЮЗ» (ЗАО «НПФ «ЭНЕРГОСОЮЗ») Юридический адрес: 194354, г. Санкт-Петербург, ул. Есенина, д. 5, лит. Б, помещ. 61Н |
Закрытое акционерное общество «Научно-производственная фирма «ЭНЕРГОСОЮЗ» (ЗАО «НПФ «ЭНЕРГОСОЮЗ»), г. Санкт-Петербург | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» мая 2024 г. № 1130
Лист № 1
Всего листов 5
управления
Регистрационный № 43555-10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства многофункциональные измерения, регистрации, и автоматики БРКУ 2.0
Назначение средства измеренийУстройства многофункциональные измерения, регистрации, управления и автоматики БРКУ 2.0 (далее - БРКУ) предназначены для измерения, многоканального осциллографирования и регистрации стационарных и переходных процессов в электрических цепях, регистрации срабатываний устройств релейной защиты и автоматики, обеспечения функций автоматики и управления энергетическим оборудованием в соответствии с заданными алгоритмами.
Описание средства измеренийПринцип действия БРКУ основан на преобразовании аналоговых входных сигналов тока и напряжения в цифровой код.
который производит ввод, обработку и энергосети, получаемых от различных параметров, от преобразователей расхода числе от счетчиков электроэнергии и
БРКУ представляет собой контроллер, промежуточное хранение данных о режимах измерительных преобразователей энергетических воды, газа, термопреобразователей и в том преобразователей, имеющих телеметрический выход. Кроме того, БРКУ осуществляет функции управления по каналам вывода дискретных сигналов.
Конструктивно БРКУ представляет собой герметичный навесной прямоугольный металлический шкаф с открывающейся дверью. Внутри шкафа располагаются : кассета на 6 слотов с установленными в ней субблоками, источники питания +5В и +24В, а также кроссплаты с колодками для подключения жил кабелей входных аналоговых и дискретных сигналов. При необходимости БРКУ может размещаться в стоечном (напольном) варианте вместе с другим оборудованием и компонентами.
БРКУ выпускаются в различных модификациях, отличающихся числом входных сигналов, габаритными размерами и типом кабеля связи с ПК
Защита от несанкционированного доступа осуществляется на аппаратном и программном уровнях.
БРКУ применяется в нормальных и аварийных режимах энергообъектов, на стадиях наладки и пуска электрических силовых агрегатов и устройств автоматики и регулирования, в релейных щитах и пультах управления электрических станций и подстанций, на испытательных стендах, при исследованиях работы электрических сетей энергосистем и промышленных предприятий, при сертификации электрической энергии.
Областью применения БРКУ являются электрические станции и подстанции электроэнергетических систем, промышленные предприятия, энергопотребляющие комплексы.

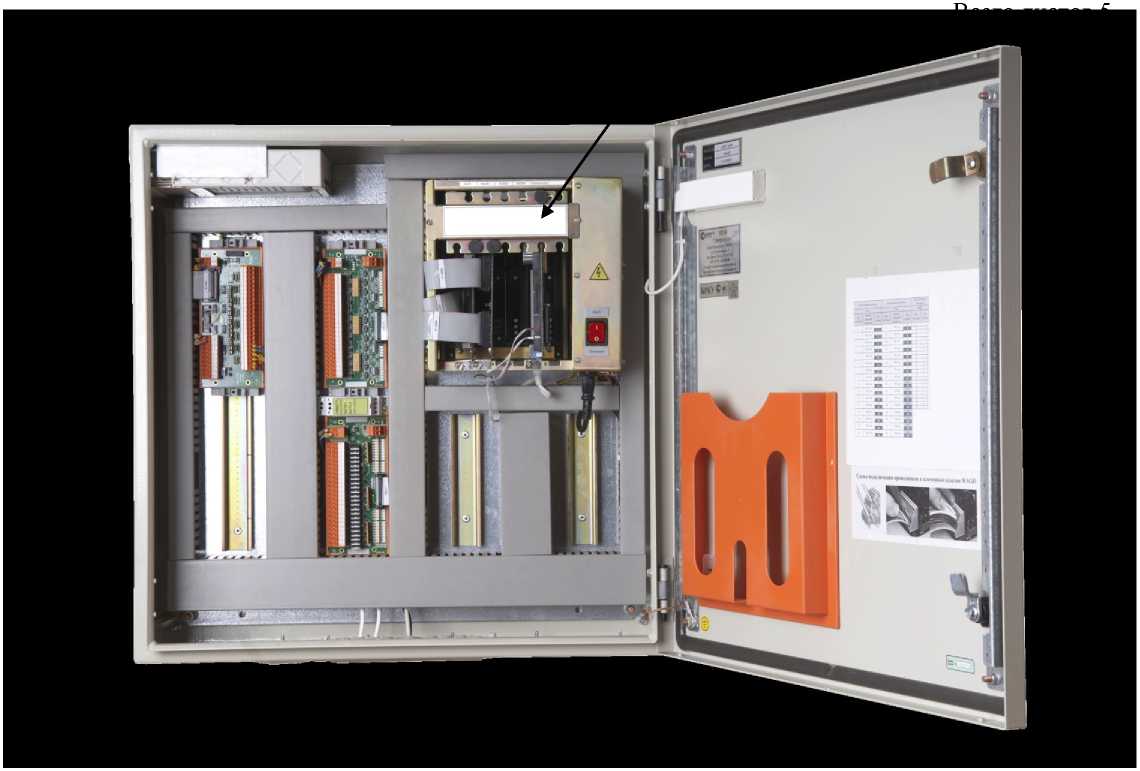

Внешний вид устройств БРКУ и место пломбирования после поверки изображены на рисунке 1
Лист № 2
Рисунок 1
Программное обеспечение
Программное обеспечение средства. В состав программных основной программой «НЕВА», «Конфигуратор» и «QweRus».
Программное обеспечение,
БРКУ содержит
как технические, так и программные
средств БРКУ входит базовый комплект программ, с которая включает в себя следующие программы:
установленное на контроллер, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка программного обеспечения БРКУ производится изготовителем и поставляется на компакт-диске.
Программа «НЕВА» является основной программой, предназначенной для обеспечения связи с БРКУ и вызова основных подсистем.
Программа «Конфигуратор» предназначена для настройки параметров работы БРКУ и базового программного обеспечения «НЕВА».
Программа «QweRus» предназначена для подключения к БРКУ в режиме терминального доступа по протоколу telnet.
Идентификационные данные встроенного программного обеспечения представлены в таблицах 1 - 3.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО Программа «НЕВА» |
NevaService.exe |
|
Номер версии (идентификационный номер) ПО Программа «НЕВА» |
v не ниже 5.3 |
|
Цифровой идентификатор ПО Программа «НЕВА» |
44228126DB0CE4892F719A3A2F3F4EC2 |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО Программа «Конфигуратор» |
Conf32.exe |
|
Номер версии (идентификационный номер) ПО Программа «Конфигуратор» |
v не ниже 4.0 |
|
Цифровой идентификатор ПО Программа «Конфигуратор» |
4452A4ED352D0020FB83E6F3E65FE52D |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО Программа «QweRus» |
QweRus.exe |
|
Номер версии (идентификационный номер) ПО Программа «QweRus» |
v не ниже 2.51 |
|
Цифровой идентификатор ПО Программа «QweRus» |
BF9A8CACEEB4E6B05F0DF73E94994493 |
Уровень защиты программного обеспечения устройств от непреднамеренных преднамеренных изменений соответствует уровню «среднему» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических технических характеристик приборов.
Метрологические и технические характеристикиустройства
автоматики БРКУ 2.0
Основные метрологические и технические характеристики многофункционального измерения, регистрации, управления и представлены в таблице 4.
Таблица 4
|
Наименование |
Значение |
|
Количество аналоговых входных сигналов, не более |
128 |
|
Номинальные значения измеряемых сигналов (в зависимости от исполнения) нормированных:
|
5; 20 10 |
|
Номинальные значения измеряемых сигналов (в зависимости от исполнения) измеряемой сети:
|
1; 5 100;400 |
|
Количество дискретных входных сигналов, не более |
288 |
|
Количество выходных дискретных сигналов, не более |
96 |
|
Частота сканирования:
|
20 1,0 |
|
Пределы допускаемой приведенной погрешности измерений нормированных аналоговых сигналов, %:
|
± 0,05 ± 0,15 ±0,2 |
|
Пределы допускаемой приведенной погрешности измерительного канала переменного тока или напряжения измеряемой сети, % |
± 0,35 |
|
Пределы допускаемой основной абсолютной погрешности хода внутренних часов БРКУ, с/сутки |
± 2 |
|
Пределы допускаемой абсолютной погрешности при измерении интервалов и длительности импульсов, мс |
± 1 |
|
Питание от сети переменного тока частотой (50 ±1) Гц, В Питание от сети постоянного тока, В |
220 (± 44) 220 (+22 - 44) ,пульсации менее 10% |
|
Потребляемая мощность навесного варианта, В-А, не более Потребляемая мощность напольного варианта, В-А, не более |
60 120 |
|
Масса
|
60 200 |
|
Габаритные размеры
|
600х250х600 800х600х2000 |
|
Средняя наработка на отказ сменного элемента, ч |
100000 |
|
Средний срок службы, лет |
20 |
|
Защита информации |
Пароль доступа и аппаратная блокировка |
Условия применения:
-
- температура окружающего воздуха - от минус 10 до 55°C;
-
- относительная влажность до 90 % при температуре 30 °С.
методом с помощью
наносится на шильдик устройства, расположенный на дверце БРКУ 2.0 фотолитографии, на титульные листы эксплуатационной документации графических устройств вывода компьютера.
Комплектность средства измерений Комплект поставки в соответствии с таблицей 5.
Таблица 5
|
№ |
Наименование |
Количество, шт. |
Приме чание |
|
1. |
БРКУ 2.0, ТУ 4222-010-48965563-09 | ||
|
2. |
Формуляр БРКУ 2.0.001 ФО |
1 | |
|
3. |
Инструкция по монтажу и наладке БРКУ 2.0.001 ИМ |
1 | |
|
4. |
Руководство по эксплуатации БРКУ 2.0.001 РЭ |
1 | |
|
5. |
Методика поверки БРКУ 2.0.001 МП |
1 | |
|
6. |
Диск с дистрибутивом программного обеспечения и комплектом эксплуатационных документов |
1 комплект | |
|
7. |
Упаковочная тара |
1 |
изложены в Руководстве по эксплуатации БРКУ 2.0.001 РЭ «Устройство многофункциональное измерения, регистрации, управления и автоматики БРКУ 2.0».
Нормативные и технические документы, устанавливающие требования к устройствам многофункциональным измерения, регистрации, управления и автоматики БРКУ 2.0ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ-4222-009-48965563-2009. Устройство многофункциональное измерения,
регистрации, управления и автоматики БРКУ 2.0.
ИзготовительЗакрытое акционерное общество «Научно-производственная фирма «ЭНЕРГОСОЮЗ» (ЗАО «НПФ «ЭНЕРГОСОЮЗ»)
Юридический адрес: 194354, г. Санкт-Петербург, ул. Есенина, д. 5, лит. Б, помещ. 61Н Тел/факс (812) 591-62-45,320-00-99
E-mail : mail@energosoyuz.spb.ru
Испытательный центрГосударственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Тел./факс 251-76-01/113-01-14
Е-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
