Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» декабря 2020 г. № 2304

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные ИМЦ-07

Назначение средства измерений

Комплексы измерительно-вычислительные ИМЦ-07 (далее - ИВК) предназначены для измерений и преобразования параметров входных электрических сигналов (токовых, импульсных, частотных), поступающих от измерительных преобразователей, в значения величин.

Описание средства измерений

Принцип действия ИВК заключается в том, что электрические сигналы от измерительных преобразователей через барьеры искробезопасности (при их наличии) поступают на входные модули контроллера, где происходит измерение. Далее измеренные значения передаются в компьютер. В компьютере измеренные значения преобразуются в значения величин с последующим отображением на экране монитора, сохранением в отчетах и протоколах, и выводом на печать.

ИВК обеспечивает выполнение следующих основных функций:

- измерение информативных параметров входных электрических сигналов, поступающих от измерительных преобразователей;

- контроль значений измеренных информативных параметров входных электрических сигналов;

- преобразование информативных параметров входных электрических сигналов в значения величин;

- контроль значений величин, звуковая сигнализация и печать сообщений о выходе значений за установленные пределы;

- создание и ведение журналов событий с возможностью просмотра и печати;

- представление учетной информации в виде отчетов (оперативный, сменный, суточный, месячный, годовой, на партию);

- создание и ведение архивов учетной информации с возможностью просмотра и печати;

- определение метрологических характеристик (МХ) преобразователей расхода (ПР);

- формирование, отображение и печать протоколов поверки и контроля ПР;

- создание и ведение архивов протоколов поверки и контроля ПР с возможностью просмотра и печати;

- управление автоматическими пробоотборниками;

- управление приводом крана трубопоршневых поверочных установок (ТПУ);

- защита информации системой доступов и паролей;

- обмен данными с компьютером верхнего уровня по протоколам: Modbus ASCII, RTU, интерфейс RS 232 или RS 485; Modbus TCP, интерфейс Ethernet.

ИВК обеспечивает измерение следующих информативных параметров входных электрических сигналов:

- сила постоянного тока;

- частота и период импульсного сигнала;

- количество импульсов;

- количество импульсов за интервал времени;

- отношение количества импульсов за интервал времени.

ИВК обеспечивает вычисление значений следующих основных величин:

- объемный и массовый расход жидкости в измерительных линиях (ИЛ);

- суммарный объемный и массовый расход жидкости по блоку ИЛ (БИЛ);

- объем жидкости;

- масса жидкости;

- температура жидкости;

- давление жидкости;

- плотность жидкости;

- перепад давления на фильтрах;

- вязкость жидкости;

- объемная и массовая доля воды в жидкости;

- массовая доля серы в жидкости;

- коэффициент преобразования преобразователей объемного расхода (ПОР) при определении МХ по ТПУ или компакт-пруверу (КП);

- коэффициент преобразования ПОР при определении МХ по эталонному преобразователю расхода (ЭПР);

- коэффициент преобразования ПОР при определении МХ по мернику;

- коэффициент преобразования, коэффициент коррекции, градуировочный коэффициент преобразователя массового расхода (ПМР) при определении МХ по ТПУ или КП и преобразователю плотности (ПП);

  • - коэффициент преобразования, коэффициент коррекции, градуировочный коэффициент ПМР при определении МХ по ЭПР.

ИВК изготавливается в девяти вариантах конструктивного исполнения:

  • - приборное исполнение: исполнение 1 - встраиваемый прибор; исполнение 8 - встраиваемый прибор с дублированием всех функций;

  • - шкафное исполнение: исполнение 2 - настенный шкаф; исполнение 3 - напольный шкаф; исполнение 4 и 5 - напольный шкаф с дублированием всех функций; исполнение 6 -настенный взрывозащищенный шкаф;

  • - распределенное исполнение: исполнение 7 - модуль 1 и модуль 2: настенные взрывозащищенные шкафы с дублированием всех функций; исполнение 9 - модуль 1: настенный взрывозащищенный шкаф, модуль 2: переносной прибор.

Дублирование функций ИВК обеспечивается дублированием контроллера, компьютера, блоков питания («горячее» резервирование).

Общий вид ИВК показан на рисунках 1-5. Общий вид конкретного изделия может отличаться от представленных примеров (определяется требованиями конкретного заказа).

Схема пломбировки от несанкционированного доступа, обозначение места нанесение знака поверки представлены на рисунках 6,7.

Приказ Росстандарта №2304 от 30.12.2020, https://oei-analitika.ru

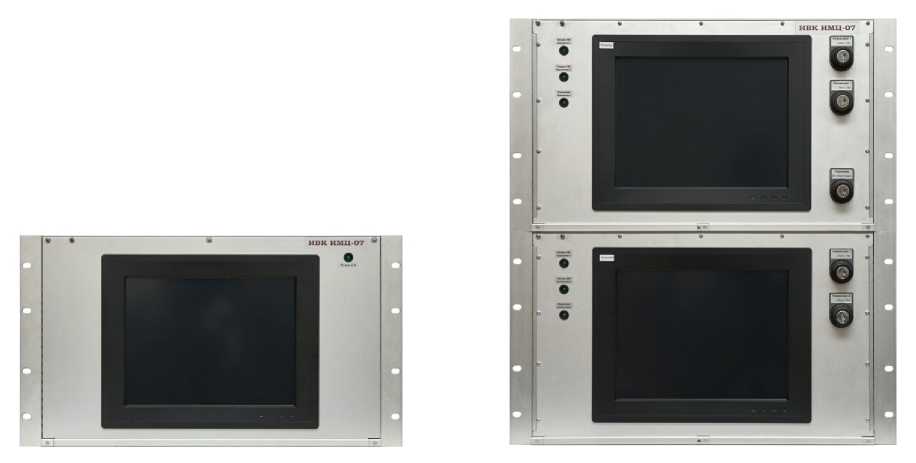

Рисунок 1 - Общий вид ИВК, исполнения 1 и 8

Приказ Росстандарта №2304 от 30.12.2020, https://oei-analitika.ru

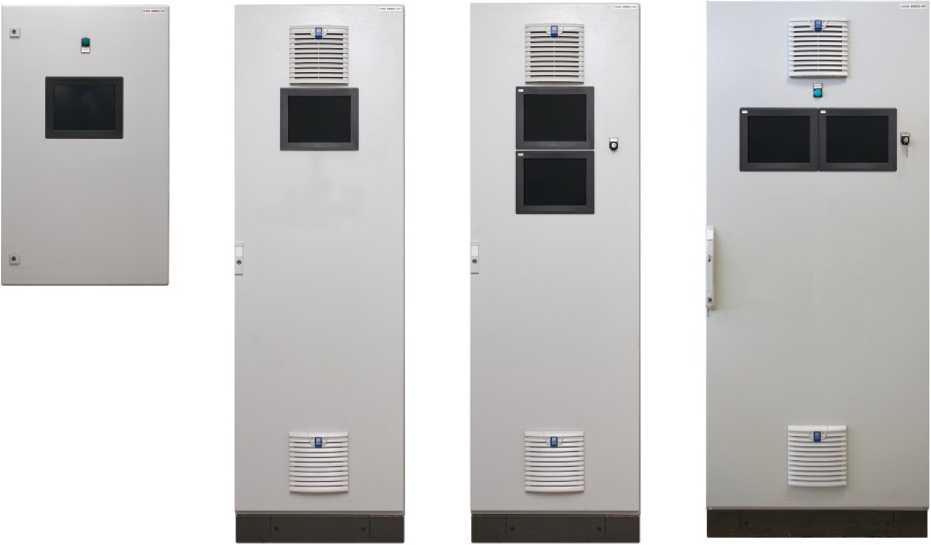

Рисунок 2 - Общий вид ИВК, исполнения 2, 3, 4 и 5

Приказ Росстандарта №2304 от 30.12.2020, https://oei-analitika.ru

Рисунок 3 - Общий вид ИВК, исполнение 6

Приказ Росстандарта №2304 от 30.12.2020, https://oei-analitika.ru

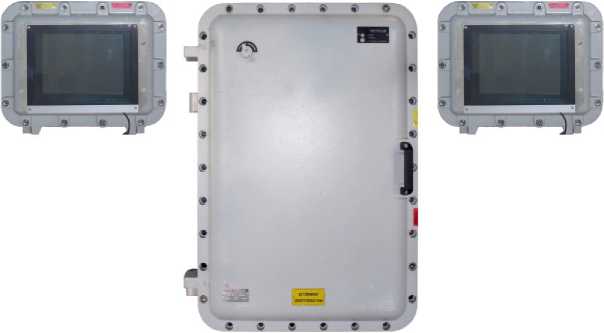

Рисунок 4 - Общий вид ИВК, исполнение 7

Приказ Росстандарта №2304 от 30.12.2020, https://oei-analitika.ru
Приказ Росстандарта №2304 от 30.12.2020, https://oei-analitika.ru

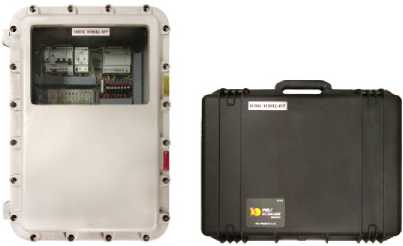

Рисунок 5 - Общий вид ИВК, исполнение 9

Приказ Росстандарта №2304 от 30.12.2020, https://oei-analitika.ru
Приказ Росстандарта №2304 от 30.12.2020, https://oei-analitika.ru
Приказ Росстандарта №2304 от 30.12.2020, https://oei-analitika.ru

Рисунок 6 - Места нанесения знака поверки, приборное исполнение

Приказ Росстандарта №2304 от 30.12.2020, https://oei-analitika.ru

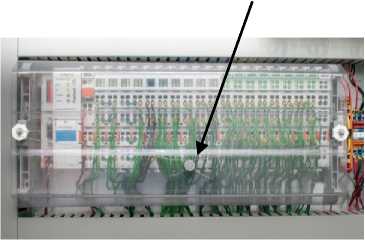

Рисунок 7 - Места нанесения знака поверки, шкафное исполнение

Программное обеспечение

ИВК имеет встроенное прикладное программное обеспечение (далее - ПО ИВК)

Защита данных от несанкционированного доступа в ПО ИВК обеспечивается разграничением прав пользователей. Введены четырехуровневая система доступа и система паролей. Предусмотрена физическая защита (опломбирование) контроллеров, установленных в ИВК, от несанкционированного доступа.

Контроль целостности и подлинности ПО осуществляется посредством расчета контрольных сумм файлов по алгоритму CRC32. Влияние ПО ИВК на метрологические характеристики ИВК учтено при нормировании метрологических характеристик ИВК.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

EMC07.Metrology.dll

Номер версии (идентификационный номер) ПО

РХ.7000.01.05 или выше

Цифровой идентификатор ПО*

ХХХХХХХХ (CRC32)

* Цифровые идентификаторы ПО ИВК приведены в свидетельствах о метрологической аттестации (сертификатах подтверждения соответствия) программного обеспечения (программы) для каждой конкретной версии (или диапазона версий) ПО ИВК.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений частоты импульсного сигнала, Гц

от 1 до 10000

Диапазон измерений силы постоянного тока, мА

от 4 до 20

Диапазон формирования силы постоянного тока, мА

от 4 до 20

Пределы допускаемой относительной погрешности ИВК при измерении: - периода импульсного сигнала, %

±0,0015

- частоты импульсного сигнала, %

±0,0015

- количества импульсов, %

±0,005

- количества импульсов за интервал времени, %

±0,005

- отношения количества импульсов за интервал времени, %

±0,005

Пределы допускаемой абсолютной погрешности ИВК при измерении силы постоянного тока, мА

±0,009

Пределы допускаемой абсолютной погрешности ИВК при формировании силы постоянного тока, мА

±0,015

Пределы допускаемой относительной погрешности ИВК при преобразова-

нии параметров входных электрических сигналов в значения:

- объема жидкости:

- для ПОР, %

±0,005

- для ПМР и ПП, %

- объема жидкости при стандартных условиях:

±0,02

- для ПОР, %

±0,02

- для ПМР и ПП, %;

±0,02

- массы жидкости:

- для ПОР и ПП, %

±0,02

- для ПМР, %

- коэффициента преобразования ПОР при определении МХ:

±0,005

- по ТПУ и КП, %

±0,02

- по эталонному ПОР (ЭПОР), контрольному ПОР (КПОР), ПОР, %

±0,02

- по эталонному ПМР (ЭПМР), контрольному ПМР (КПМР), ПМР и ПП, %

±0,02

- по мернику

- коэффициента преобразования, коэффициента коррекции, градуировочного коэффициента ПМР при определении МХ:

±0,02

- по ТПУ или КП и ПП, %.

±0,02

- по ЭПОР (КПОР, ПОР) и ПП, %

±0,02

- по ЭПМР (КИМР, ПМР), %

±0,005

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Характеристики импульсных входов:

  • - амплитуда входного сигнала, В

  • - количество*

от 2 до 24

от 0 до 24

Характеристики токовых входов:

- количество*

от 0 до 48

Характеристики аналоговых выходов:

- сопротивление нагрузки, Ом, не более

- количество*

600 от 0 до 4

Продолжение таблицы 3

Наименование характеристики

Значение

Характеристики входов для подключения детекторов ТПУ:

- тип сигнала

«сухой» контакт

- количество*

от 0 до 16

Характеристики дискретных входов:

- тип сигнала

«сухой» контакт

- количество*

от 0 до 24

Характеристики дискретных выходов: - исполнение 1, 8:

- тип сигнала

открытый коллектор

- напряжение постоянного тока, В, не более

24

- выходной ток, А, не более

- исполнения 2, 3, 4, 5, 6, 7 и 9:

0,5

- тип сигнала

контакт реле

- напряжение постоянного тока, В, не более

36

- напряжение переменного тока, В, не более

30

- выходной ток, мА, не более

50

- количество*

от 0 до 16

Параметры электрического питания напряжением переменного тока: - напряжение, В

220±22

  • - частота, Гц

  • - потребляемая мощность, ВА, не более**:

50±0,4

- исполнение 1, 2, 3, 6 и 9

120

- исполнение 4, 5 и 7

240

Параметры электрического питания напряжением постоянного тока:

  • - напряжение, В

  • - потребляемая мощность, В^А, не более:

24±2,4

- исполнение 1

60

- исполнение 8

120

Условия эксплуатации:

- рабочий диапазон температуры окружающего воздуха, оС

от 0 до +50

(от -40 до +50)***

- рабочий диапазон относительной влажности окружающего воздуха (без конденсации), %

от 30 до 80

- рабочий диапазон атмосферного давления, кПа

от 84 до 106

Габаритные размеры (ширина; высота; глубина), мм, не более: - исполнение 1

500; 350; 250

- исполнение 2

600; 1600; 500

- исполнения 3, 4

600; 2100; 600

- исполнение 5

800; 2100; 600

  • - исполнение 6

  • - исполнение 7

650; 900; 500

- модуль 1

710; 1010; 500

- модуль 2

450; 300; 350

  • - исполнение 8

  • - исполнение 9

500; 700; 300

- модуль 1

710; 1010; 500

- модуль 2

600; 500;300

Окончание таблицы 3

Наименование характеристики

Значение

Масса ИВК без упаковки, кг, не более:

- исполнение 1

15

- исполнение 2

70

- исполнение 3

110

- исполнение 4

120

- исполнение 5

140

- исполнение 6

150

- исполнение 7

230

- исполнение 8

20

- исполнение 9

200

Срок службы, лет, не менее

10

Наработка на отказ, ч, не менее

30000

Маркировка взрывозащиты взрывозащищенных шкафов

1ExdIIBT4/T5/T6

* В зависимости от заказа

** Приведены максимальные значения, без учета системы обогрева

*** При наличии системы обогрева для поддержания температуры в шкафу не менее 0 оС

Знак утверждения типа

наносится на паспортную табличку ИВК и титульные листы эксплуатационной документации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов измерительно-вычислительных ИМЦ-07

Наименование

Обозначение

Количество

Примечание

ИВК

1

Принтер

По заказу

Барьеры искробезопасности

Модель и количество определяется заказом

Комплект ЗИП

1

Номенклатура и количество определяется заказом

Комплект эксплуатационной документации:

  • - руководство по эксплуатации

  • - формуляр

  • - руководство оператора

  • - алгоритмы вычислений

РХ.7ххх.хх.00.000

1

Методика поверки

МИ 3395-2013

с изменением № 1

1

Резервная копия программного обеспечения

1

Поставляется на электронном носителе

Поверка

осуществляется по документу МИ 3395-2013 «Рекомендация. ГСИ. Комплексы измерительновычислительные ИМЦ-07. Методика поверки» с изменением № 1.

Основные средства поверки:

- устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов «УПВА-Т» (регистрационный номер 39214-08);

- калибратор многофункциональный DPI 620 (регистрационный номер 60401-15).

Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска на пломбы (рисунки 6, 7) и на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным ИМЦ-07

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4222-007-97243614-2013 Комплекс измерительно-вычислительный ИМЦ-07. Технические условия с изменениями 1-4.

Изготовитель

Общество с ограниченной ответственностью «Системы Нефть и Газ»

ООО «СНГ»,

ИНН 5050024775

Адрес: 141108, Московская область, г. Щелково, ул. Заводская, д.1, корп.1

Телефон: (495) 995-01-53; Тел/факс: (495) 741-21-18

Web-сайт: www.ooosng.ru

E-mail: office@ooosng.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева».

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14,

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер в реестре аккредитованных лиц RA.RU.311541 от 23.03.2016 г.




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

2304

30 декабря 2020 г.

Москва

О внесении изменений в описание типа

на комплексы измерительно-вычислительные ИМЦ-07

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «СНГ» от 16 октября 2020 г. № 1182 приказываю:

  • 1.  Утвердить новую редакцию описания типа на комплексы измерительно-вычислительные ИМЦ-07, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений под номером 75139-19, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. ФГУП «ВНИИМС» (А.Ю .Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С.Голубев

/"                               А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии               ____

яеид-.ния о cl-pi иичпкл 11-. i

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

\__________—__________/




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
